Нещодавно виявив, що у мене не горить правий стоп. На перший погляддрібниця, але на безпеку впливає дуже суттєво. Так що тягти зремонтом не став.
Отже, розбираємо задній ліхтар - процес фоткати не став, складноготам нічого немає, просто не дуже зручно це робити через "продуманість" конструкції - в черговий раз передаємо привітінженерам АвтоВАЗу.

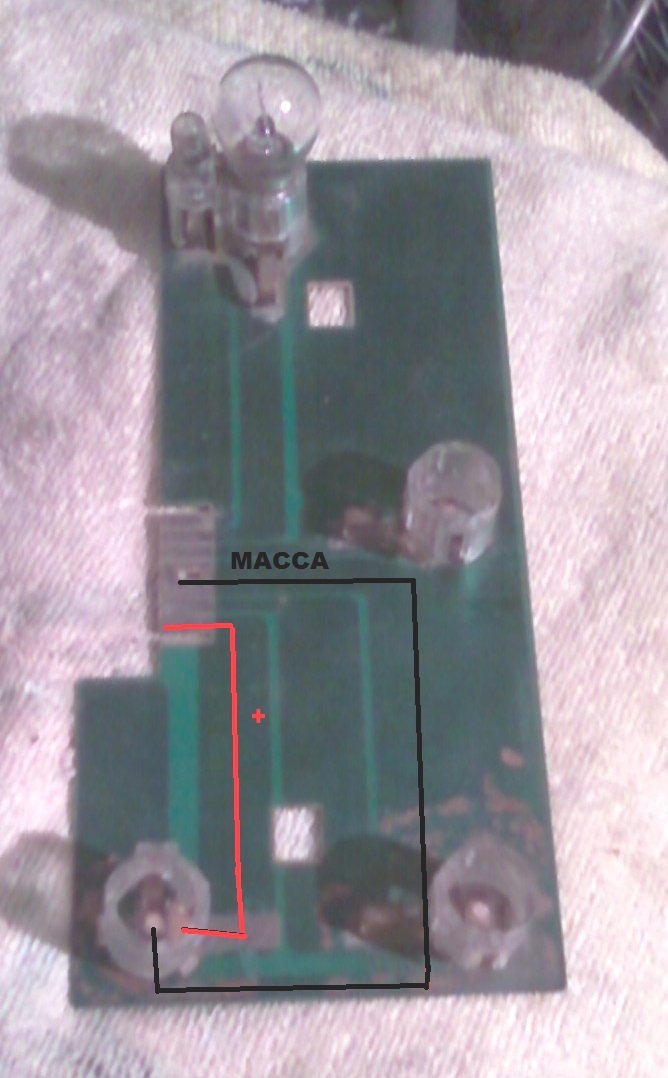

Наша плата з лампами виглядає так:Загальний вид плати — на малюнкупоказав також як запитується лампа стопа, червоним кольоромвиділено плюс, чорним кольором — маса.

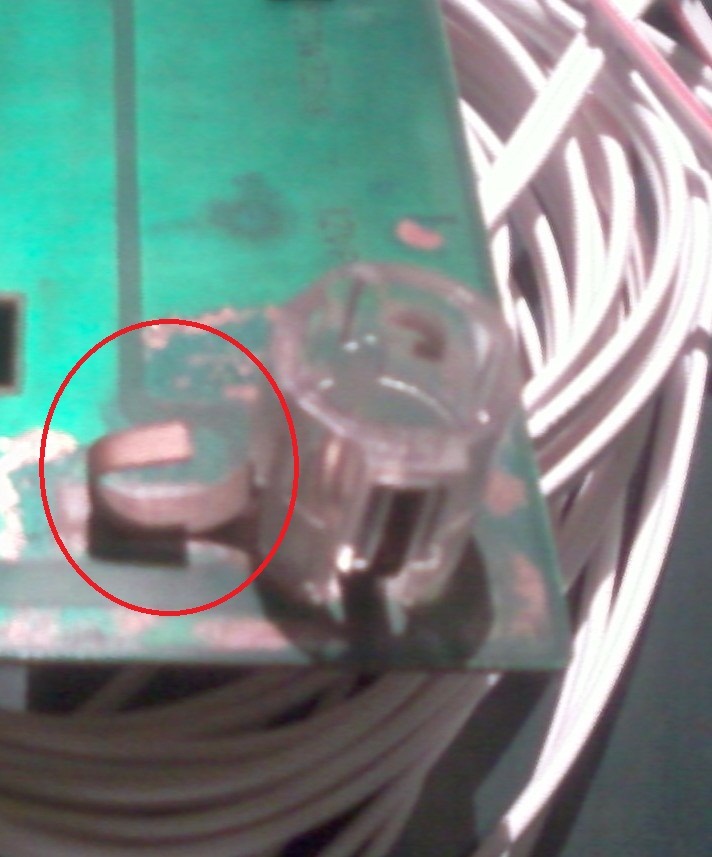

Перевірка лампочки стопа показала, що лампочка робоча і проблема нев ній.Значить переходимо до продзвону ланцюга.Маса від роз'єму допатрона продзвонилася, а ось "+" ні. Але він чомусь трохивідігнутий... Ось так цей контакт виглядає:
Ось такий нехитрий контактик
Спробував трохи підігнути контакт і він у результаті переломився— так, простих шляхів ми не шукаємо)))

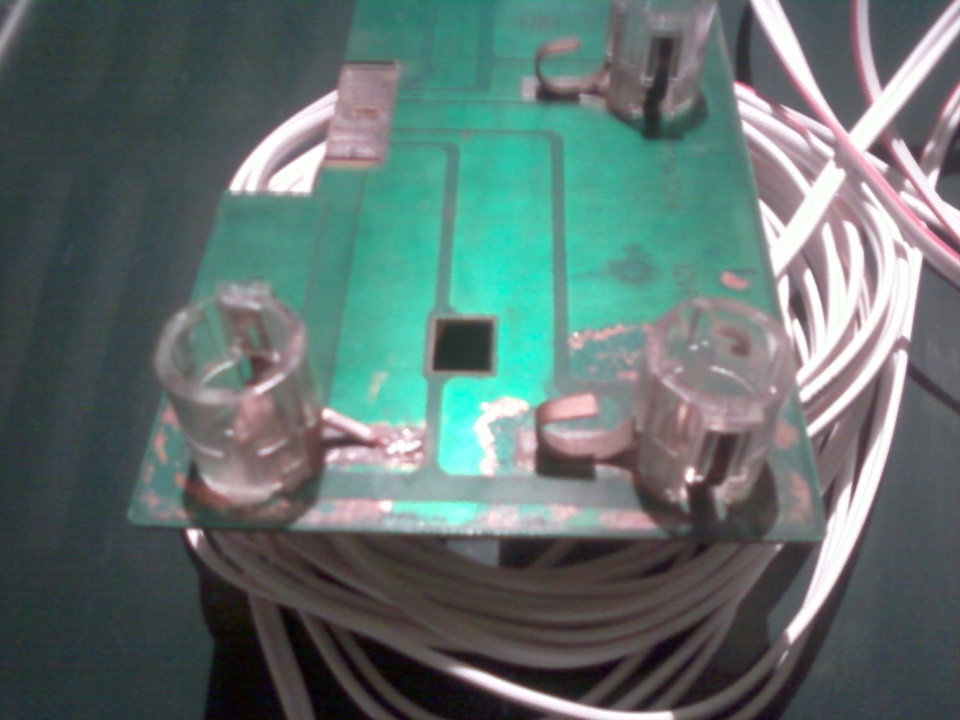

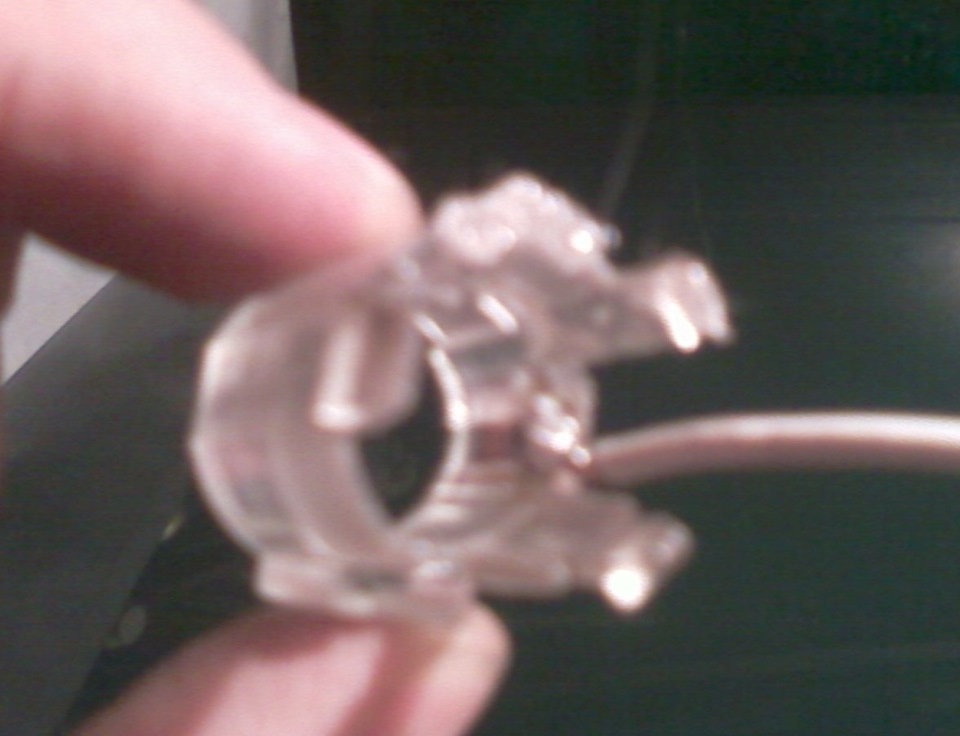

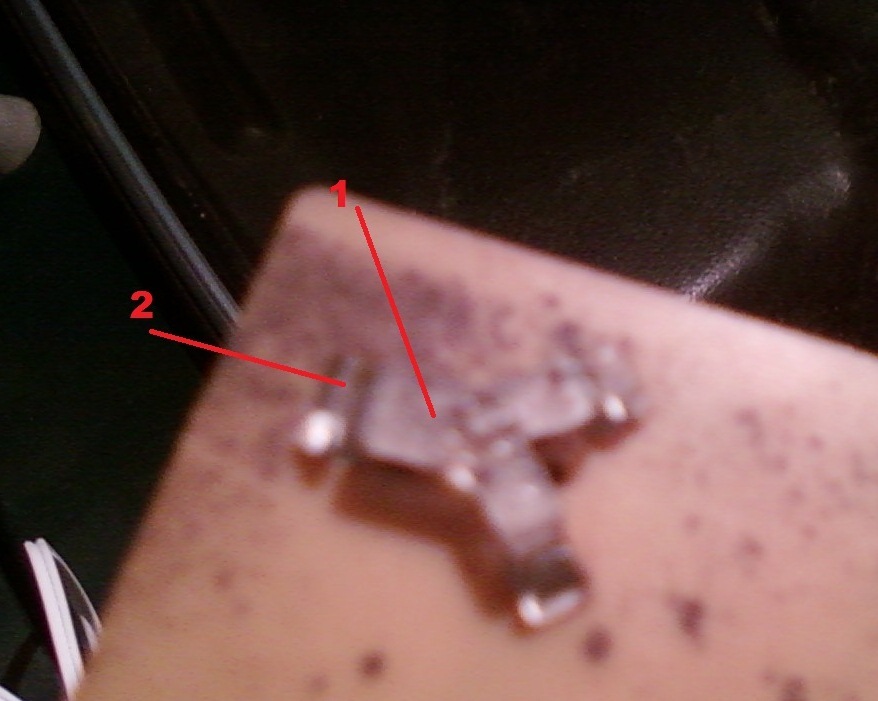

Замість відламаного контакту вирішив припаяти до патрона шматочокдроту. Для зручності спочатку знімаємо патрон з плати:Патронвитрачається знизу — спочатку виймаємо клямку по центру (1), потімклацаємо сам патрон (2). Для зручності із патрона краще витягнутиконтакт маси. До шматка плюсового контакту, що залишився в патроні, припаюємо шматок дроту:Ставимо патрон на місце і припаюємо другийкінець дроту до плюсової доріжки лампи стопа. Отримуємо такийвигляд:
Перевіряємо — все працює:
Перша перевірка
Перевірка після складання
Створюємо собі проблеми — вирішуємо створені проблеми, нормальнесвяткове дозвілля))
