І так у цьому пості спробую висвітлити принцип роботи тавстановлення дзеркала.

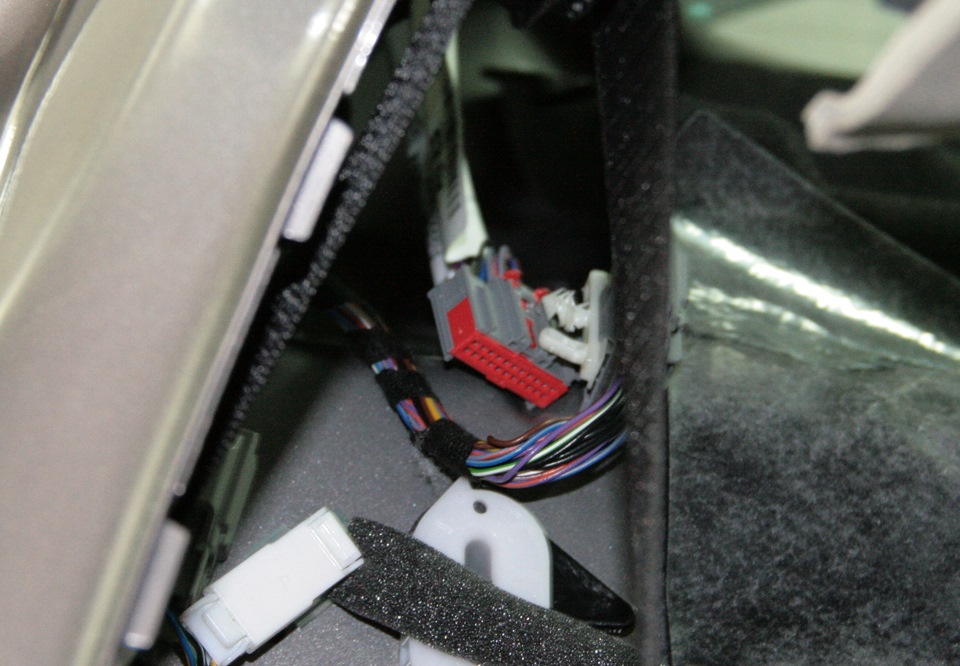

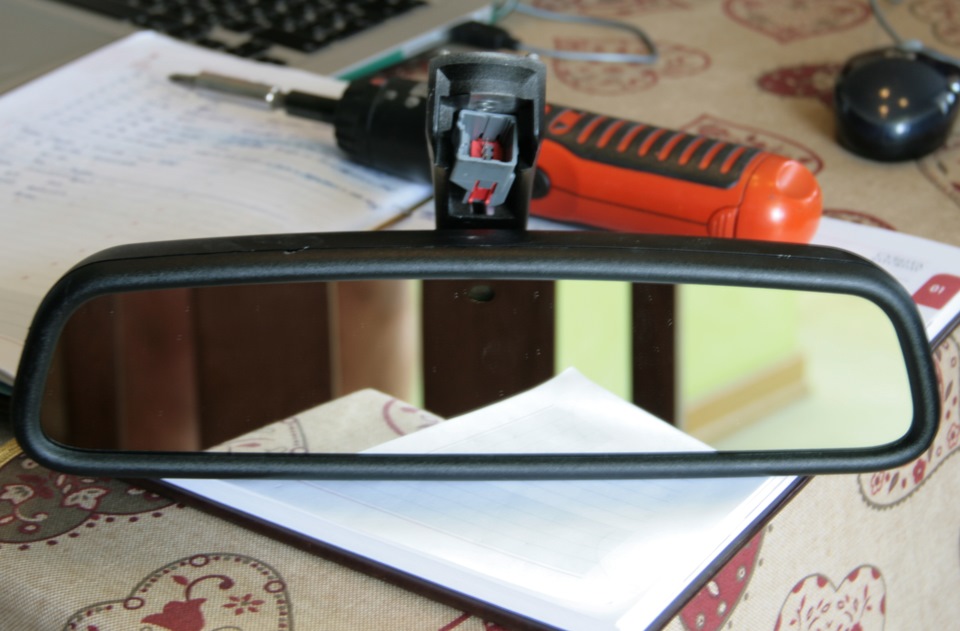

Дірвавшись до TOPIx, повністю поринув у вивчення схеми підключеннята опису принципу роботи, з'ясувавши, що всі необхідні компонентидля повноцінної роботи знаходяться в самому дзеркалі і дзеркало (заумови відсутності опції автоматичного далекого світла) ніяк непов'язано по CAN-шині з іншими модулями, простота установкиздавалася дуже простий і за часом повинен займати не більше 10хвилин… Вартість дзеркала по JEPC-у не така і космічна, алехотілося вплутатися в авантюру пошуку цікавої пропозиції напросторах всесвітньої павутини. І через 10 днів планети сталисприятливо, знайшлося нове дзеркало, навіть з модулем Homelink. Приотриманні нової іграшки, розпакування, зняття рідного дзеркала тастельової консолі та… облом! немає проводки до дзеркала WTF! проводка до люка (якого немає і не буде) є, а до дзеркала немає! -консолей, складання задніх сидінь (то ще еротична пригода :) )Зняття задньої полиці і шуканий роз'єм у всій красі готовий довивчення. Дослідженні з'ясував що проводка для дзеркала від роз'ємудо CJB (Central Junction Box) є всі необхідні дроти, а ось встельовому дроті від внутрішнього дзеркала відсутні; по JEPCпроводка салону на XF продається в зборі - дана пропозиція трохи нерадує, вирішив збирати з підручних матеріалів:
- роз'єм "мама" для підключення дзеркала до проводки замовив заномером JLR - YPC905670, за виробником tyco номер з'ясувати невдалося, цінник по LR і так гуманий.

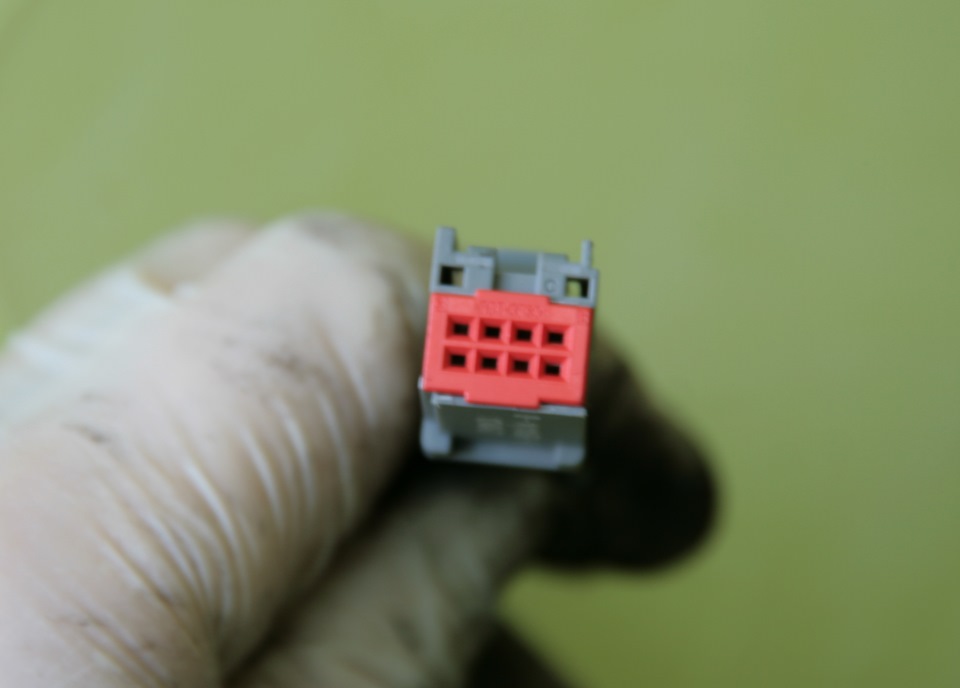

YPC905670 у всій красі
На це блюзнірство довелося піти через відсутність шуканого кольоруобмотки проводів і найголовніше пошук відповідних пінів, а з SPXцінник якийсь не гуманний виходить.

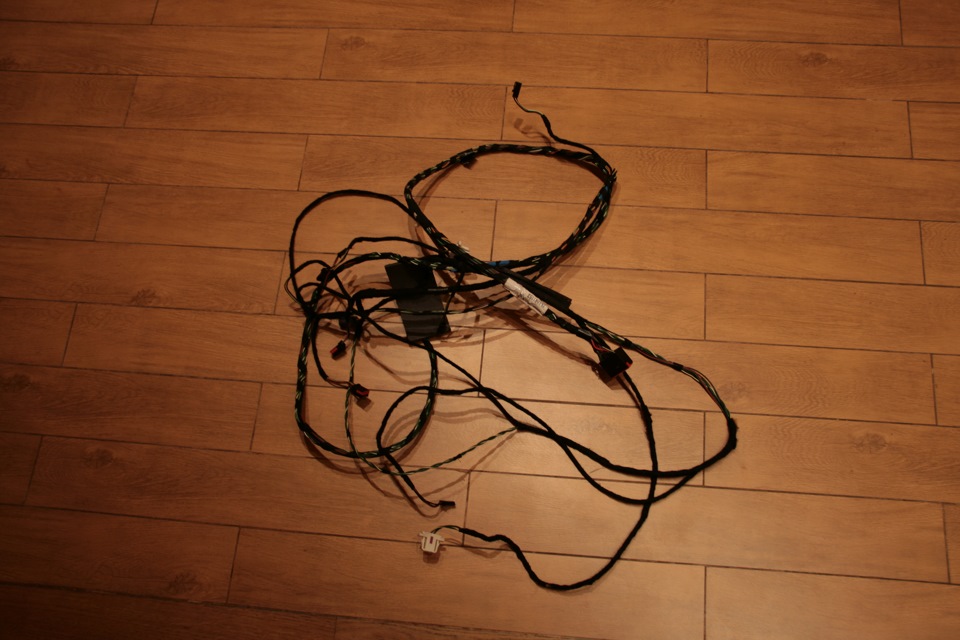

Після отримання роз'єму та проведеного двох вечорів нарозмотування-складання проводки

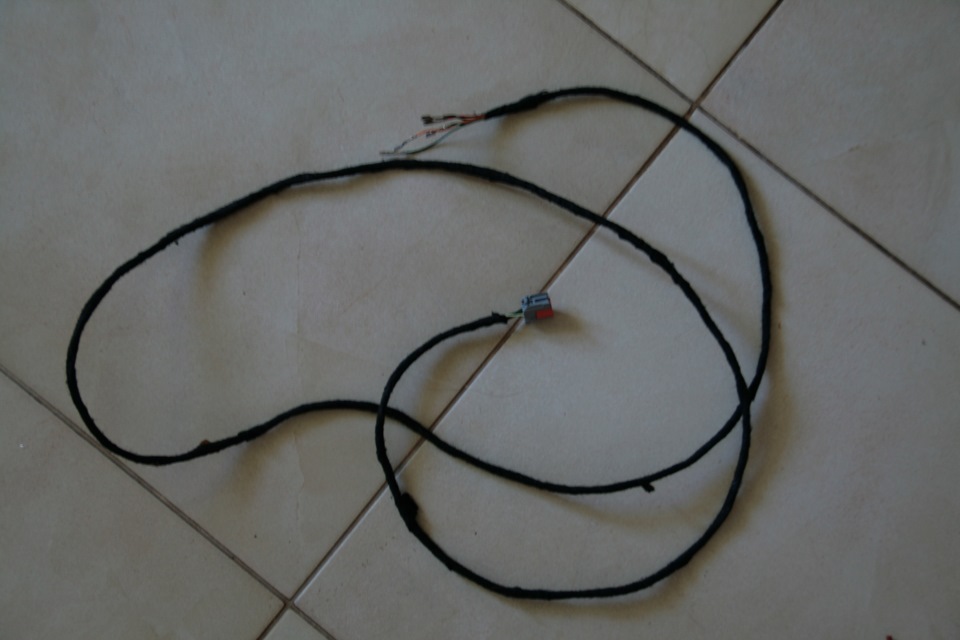

ось така кіска вийшла
> і тестування роботи дзеркала, і як тільки з'явився вільний деньвзявся за установку оною в автомобіль, провівши 5 годин бажане булозроблено чому радий після першої ж поїздки ввечері по трасі, в очітранспорт, що йде позаду, вже не сліпить :)
< /p>
Тест пройдено
На цьому відкланяюся до нових записів :)
Коментарі20
Проведення від доресту
Які піни для підключення дзеркала з автозатемненням. Є проводка від дореса. Хочу перипінувати.
Вітаю!Хотіння - благородний порив! Даю одну безкоштовну пораду - на дзеркалі пін 7 підключається до піну 5 сірої фішки за полицею, на дзеркалі пін 8 підключається до піну 4 сірої фішки за полицею. Це для автоматичного далекого світла. пін 1 дзеркала ...
Велике спасибі за вичерпну відповідь.7/8 з цієї фішки?
А до чого тут фішка для підключення мотора люка до фішки показаної Вами на першому фото з червоною вставкою 8 пін?
4/5 цього роз'єму для автодальнього.
Так
На проводці від до реста на дзеркало 5 проводів на рест 4?
Все вище описане мною для Х250 2012-2015.Тяжко взяти і перепинати обидва роз'єми як потрібно?
Немає не важко. Бачу, що є відмінність за кількістю проводів на дзеркало уточнюю.
Тому що на фото фішка з проводами для підключення автозатемнення без функції автоматичного далекого світла.
Про автодальний зрозуміло.6 провід на дорозі є на річці немає. У цьому й виникло питання.
Добрий вечір, у мене найпорожніша комплектація, доосностил усіма цими функціями, і перепинати як вище вказано, але не працює автозатемнення і автодальнє світло. Через СДД включив функцію далекого світла але не вийшла, при цьому у мене я активовано ад...
а випадково не знаєш номер фішки у відповідь для роз'єму на фото №3?або якщо замовити YPC905670 то прийде і мама і тато?
При замовленні YPC905670 прийде тільки мама без пінів
Спасибі
у мене таке ж дзеркало, тільки не затемнює чомусь (не справно мабуть ...
кнопки відкриття робітники? Якщо ні — продзвонюйте проводку, може якийсь пін у з'єднанні відійшов, або проводка перебита
TOPIx і JTIS брати близнюки ) В моєму випадку тільки TOPIx - поки в мережі не зустрічав Workshop X250 з 2012MY. пост із встановлення задньої ел.шторки, знайшов консоль з кнопками але від 2007MY - не підійшла (
Ну значить мені нічого більше скачувати не треба) А з заводу консоль не йшла? Або це через шторку? …або як це називається.)
