Цей пост — логічне продовження запису установки внутрішньогодзеркала.
Відсутність функції електро складання дзеркал ніяк не давала спокою (присутня на всіх авто крім Дефов), після вивчення матчасті таспілкування з офіціалами, дізнавшись про позитивний досвідустановки дзеркал з функцією електроскладання, зайнявся пошукомнеобхідних компонентів. Для здійснення бажаного знадобилисянаступні компоненти:
— корпуси зовнішніх дзеркал з моторчиком складання та функціямиавтозатемнення/підігрівом/індикацією мертвих зон/підсвічуванням з18 контактами:C2Z 19390 та C2Z 19384
— скло дзеркал з функціями автозатемнення/підігрівом/індикацієюмертвих зон C2Z 5466 і C2Z 1080
— моторчик регулювання скла дзеркала (на 8 контактів) C2C37100< 9/3 та C2C37090

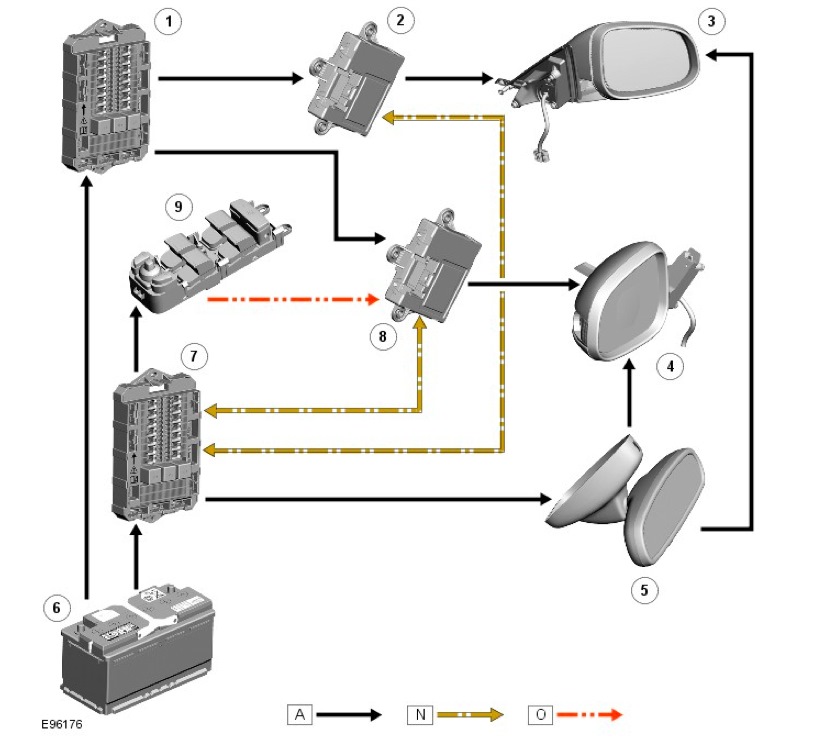

Принципова схема:
A — звичайне проведення
N — CAN шина середньої швидкості
O — LIN шина<
1 — задній розподільний вузол
2 — дверний модуль правих передніх дверей
3 — зовнішнє праве дзеркало
4 — зовнішнє ліве дзеркало
5 — внутрішнє дзеркало
6 — АКБ
7- центральний з'єднувальний вузол
8 — дверний модуль передньої лівої двері< br/>
9 блок управління склопідйомниками та дзеркалами
Оскільки установка електрошторки зайняла цілих два дні, датавідвідування офіціалів для проходження процедури розвал-сходженнята прописування в систему заміни на 17" колеса, часу на самостійнуустановку не залишалося - вирішив провести цей захід у них :)Установка дзеркал і прописування функції автоскладання пройшлишвидко, набагато більше часу зайняв пошук в SDD можливостіпрописати автоматичного нахилу при включенні задньої передачі тапідсвічування в дзеркалах (ці дві опції ввімкнув сам). Не вимагаєпідключення діагностичного обладнання :)
Таким чином на даний момент не працює функція автоматичного нахилупри включенні задньої передачі та підсвічування в дзеркалах, але цене найбільша біда, т.Е. До. Досі вивчаю принцип роботи, схеми таможливі підводні камені з функцією індикації мертвих зон.
