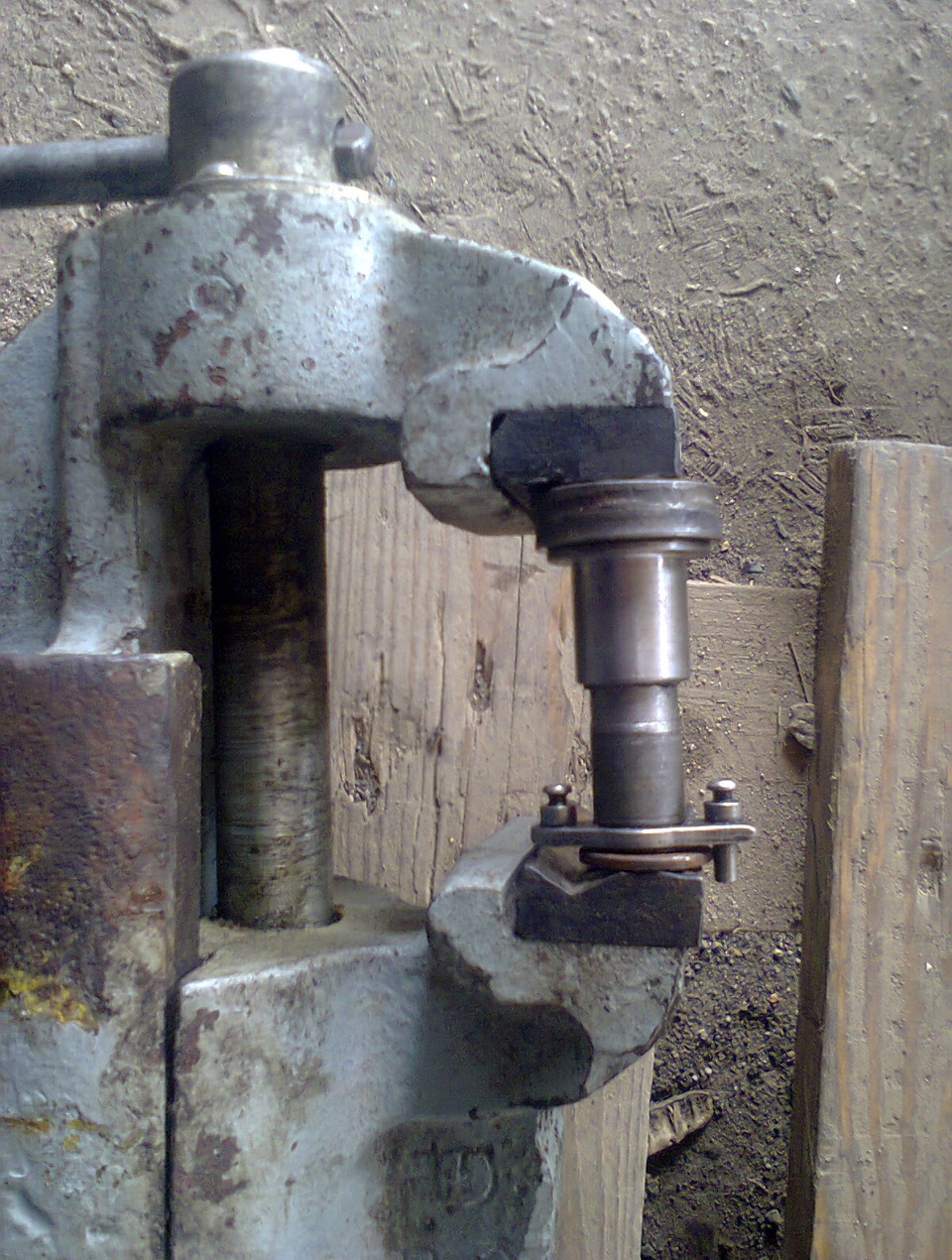

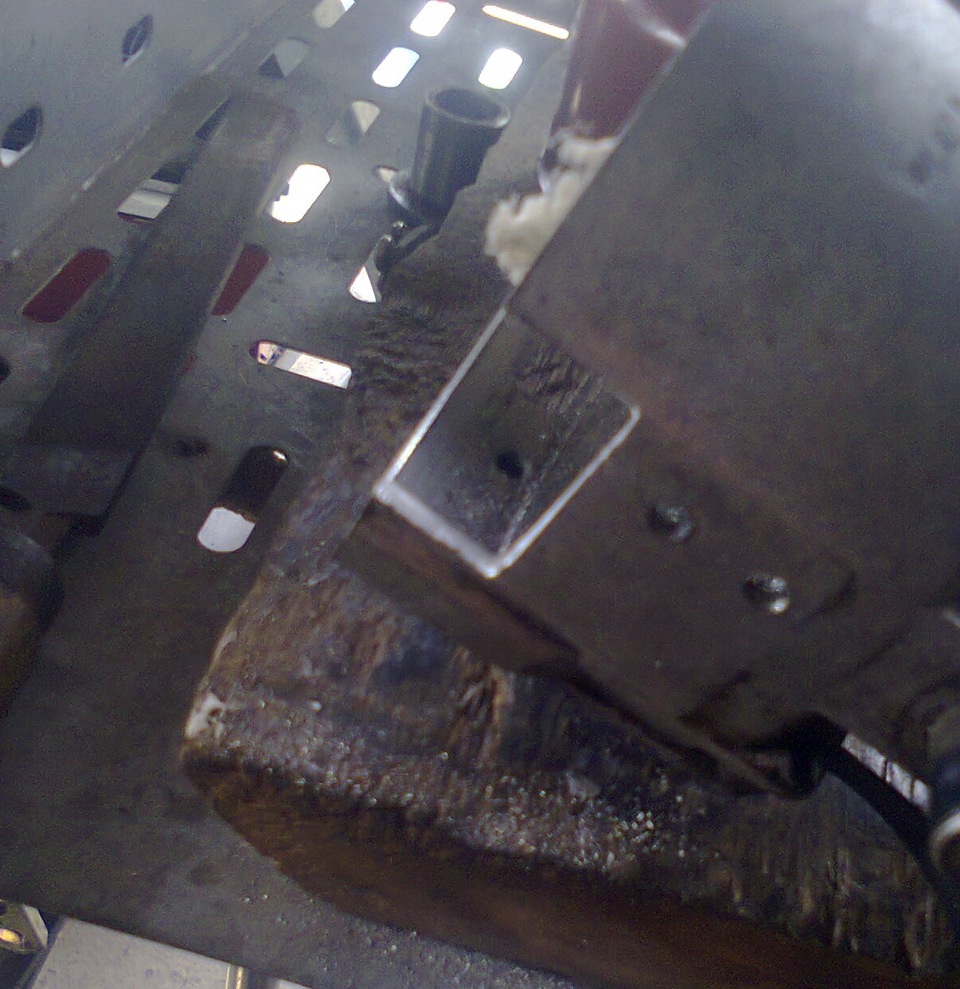

напресовуємо втулку на вал, окремо забув сфоткати але сутьзрозуміла я думаю — з кулачкового валу робимо звичайний робимопропив у трамблері під роз'єм ДХ

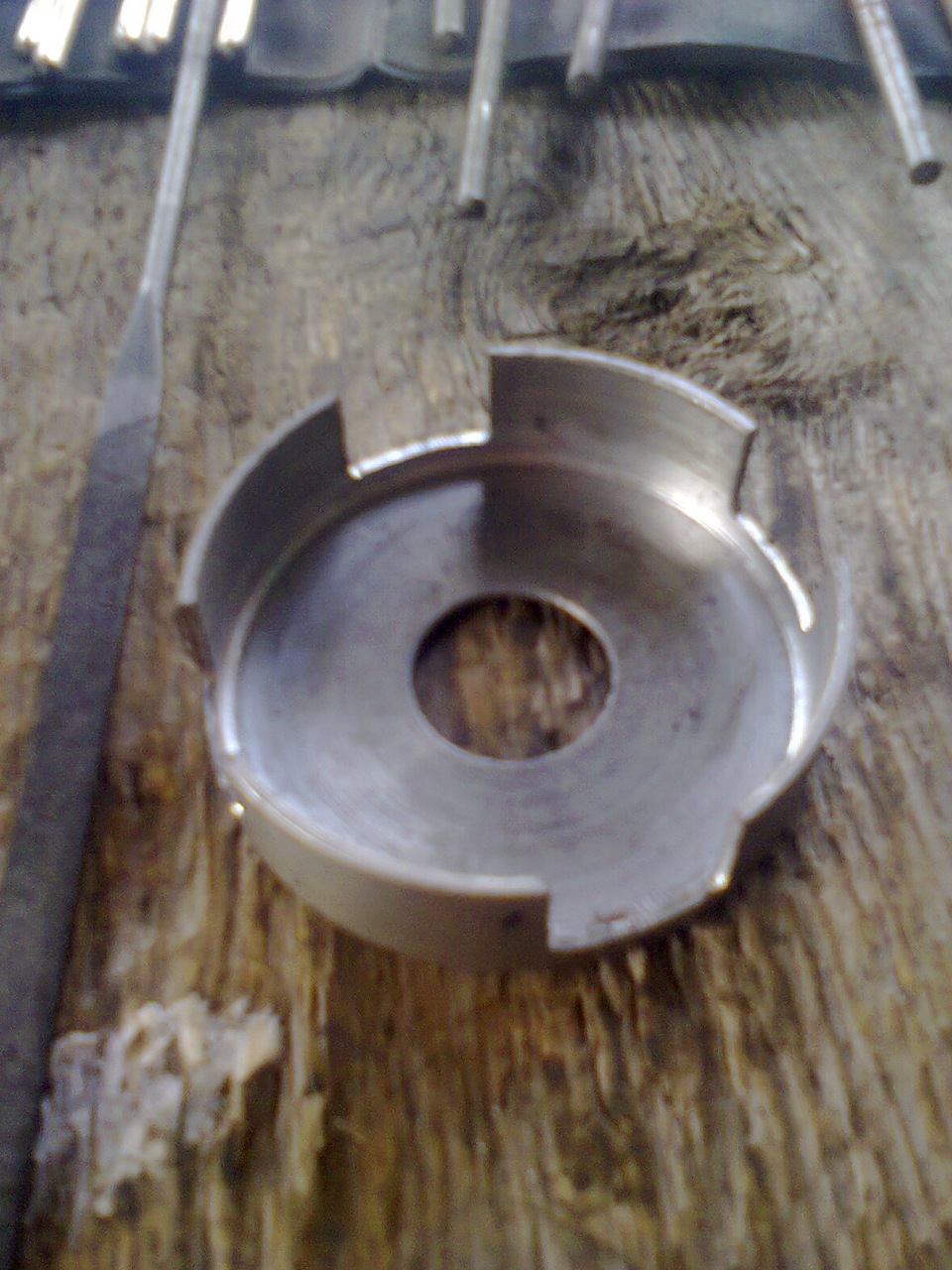

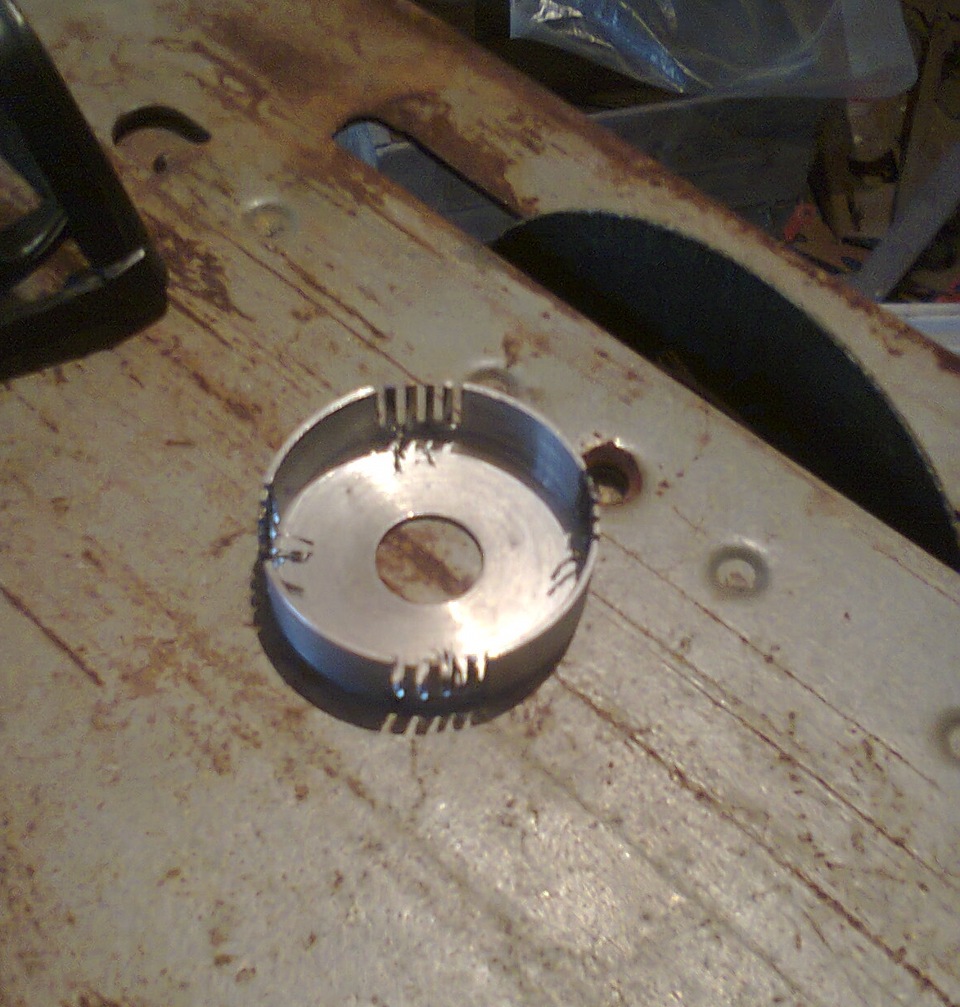

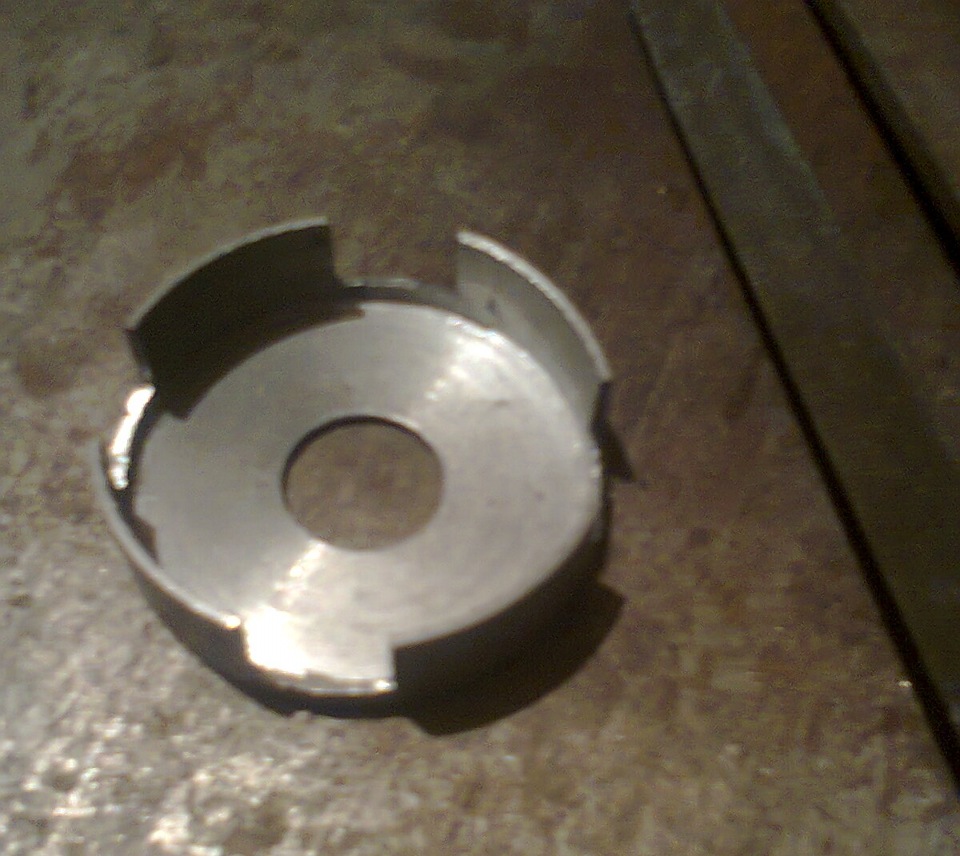

свердлимо і розташовуємо отвори в шторці для кріплення довтулки
свердлимо і ріжемо різьблення М3 (менше не знайшов мітчика) увтулці
сам ДХ на пластину стає одним отвором на місце кріплення контактів, під інший отвір також свердлим і ріжем М3, фото теж забув
Ставимо вал, пружинки, пластину, ДХ, і прикручуємо шторку Ставимороз'єм ДХ, для його кріплення до речі теж свердлимо і ріжеморізьблення М4
і останній штрих — бігунок
зробив фото пластини без шторки
Коментарі12
Який діаметр шторки?
креслення пішли в небуття, поміряти зараз можливості немає, пам'ятаю точно, що знімав розміри з жигулівської (класика) шторки, а ось чи коригував я їх уже не пам'ятаю
Годика 4-5 тому робив собі теж таку приблуду ... а потім поміняв на заводській, бо та конструкція не вселяла довіри, хоча і працюючи
а четижі є сам думав так зробити
безслідно втрачені скажемо так) в принципі шторку я обміряв з трамблера тазокласики, інше за місцем обмірюєш
ага дякую
Гарно, але я напевно порідію кріплення на трамблері від ВАЗ.
дякую, я б не став так робити, тазомотор має інші характеристики, якщо ти бачив даний девайс у роботі і він тебе влаштував - тоді сперечатися не буду))
А можна точніше? Я раніше бачив, як люди ставили трамблер від 2108 і реакції розщеплення ядер начебто не спостерігалося))) Начебто теж 4 циліндри, 12 вольт, обороти подібні. Хіба що крутиться все в інший бік.
скажемо так- в моєму понятті якщо робити щось робити нормально, я теж розглядав варіант установки вісімкового, але тоді треба робити перехідник під нього, я знайшов креслення нормального перехідника, порахував кількість операцій з його виготовлення, ...
Ось це гурток очумілі ручки!) Виникає питання на фіга я купував безконтактний трамблер, якщо можна було б замовити його тобі?
ну хто ж знав) на той момент коли ти купив собі БСЗ я свій ще не зібрав і обіцяти нічого не міг, це був відчайдушний експеримент=) та й роботи там виявилося більше, ніж здавалося на перший погляд, простір дуже обмежений, і досить важко було підігнати...
