Читав багато борт журналів. "нам для цього знадобиться всього однаріч. Так як активатор у мене стоїть. Нам потрібна кнопка, безфіксації. Всі ставили з ваза."

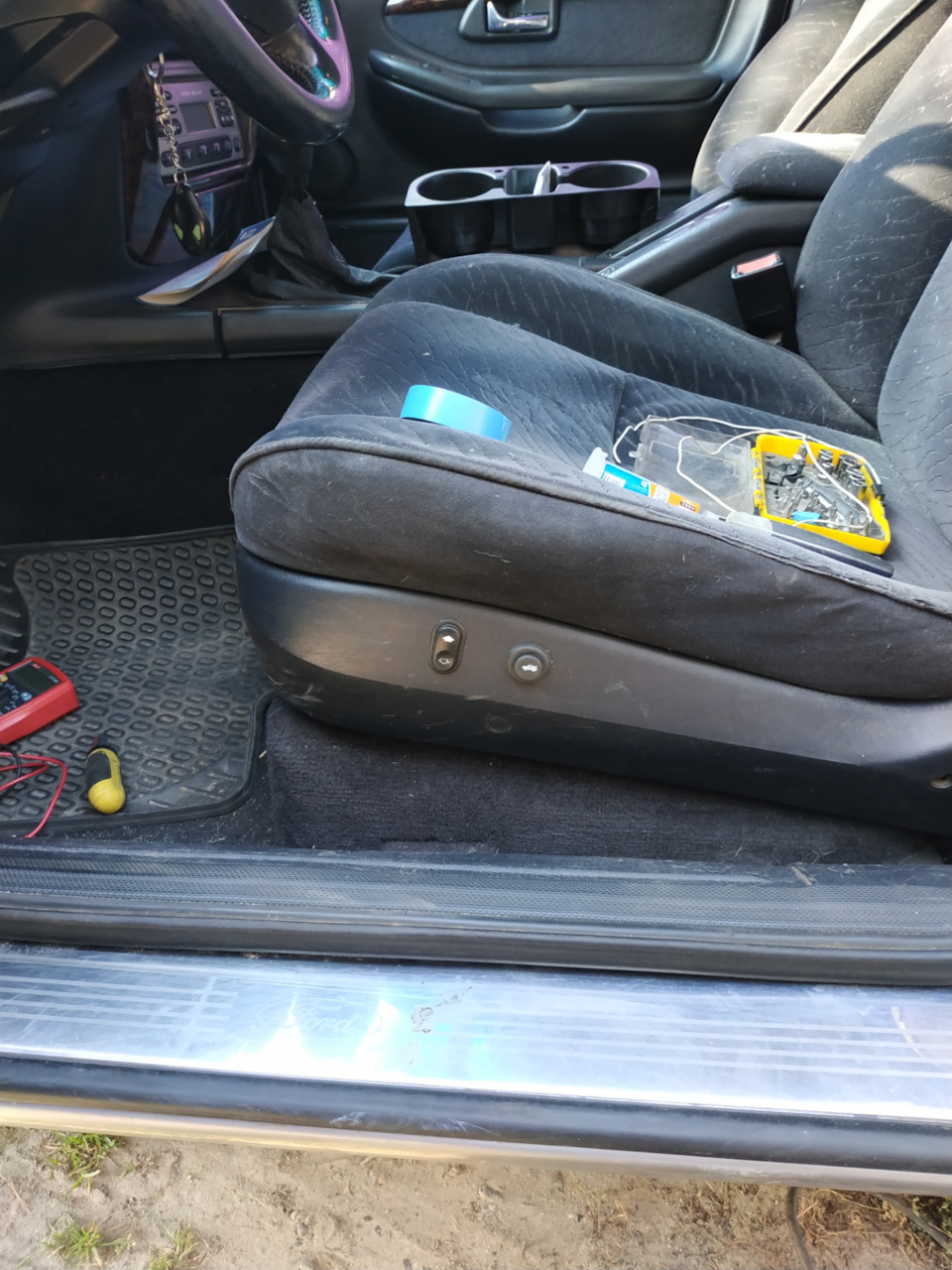

Пішов на ринок і купив кнопку.< Для її підключення нам потрібнозняти пластик порожка, з водійського боку.
Там є джгут, з цього джгута нам потрібно знайти два дроти. Вонинайтонші. Їх не проблема.

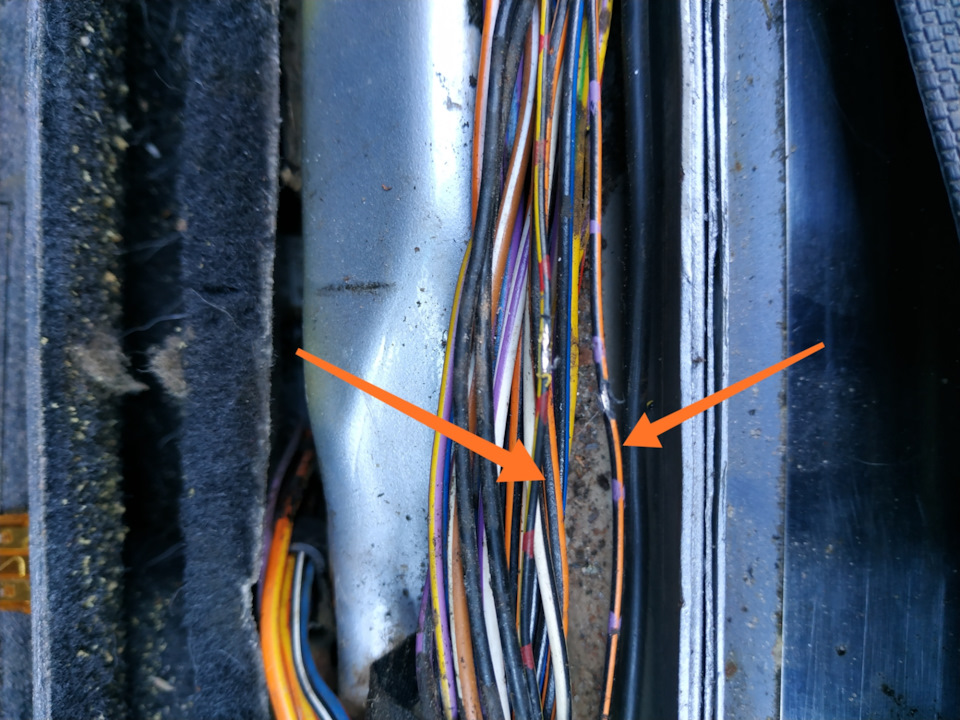

Це ці два дроти що нам потрібно
Я їх зачистив, і підпояв до них дроти, які підуть на кнопку.
< /p>

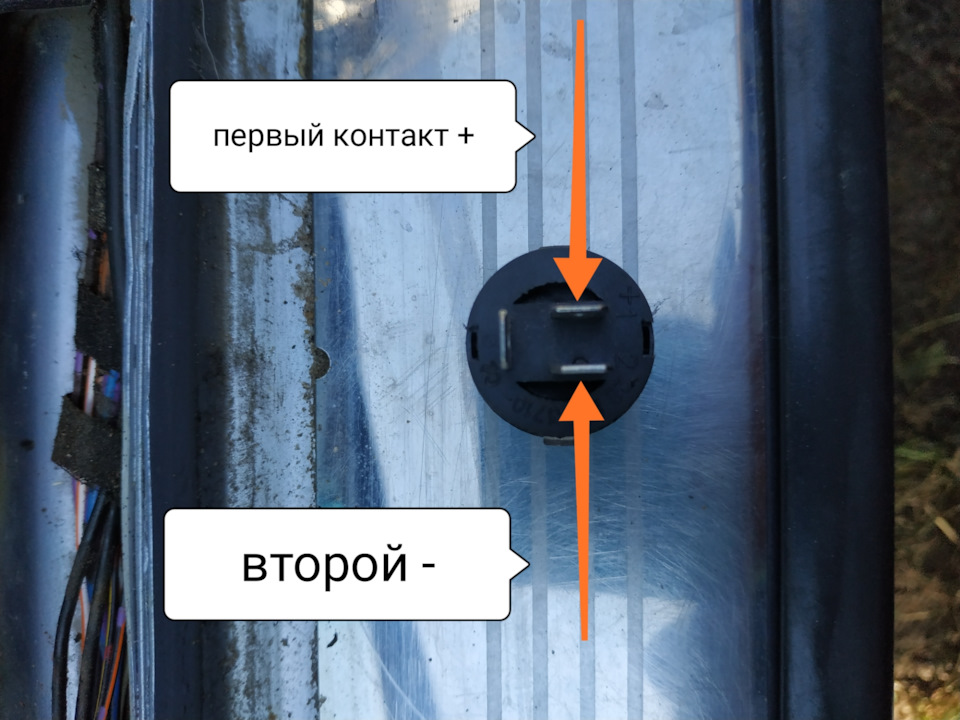

Розпинування кнопки
Третій пін я не використовував, він для підсвічування кнопки. У цихдротах я наміряв до 3вольт. Тому думаю що цього буде дуже мало, дляпідсвічування.

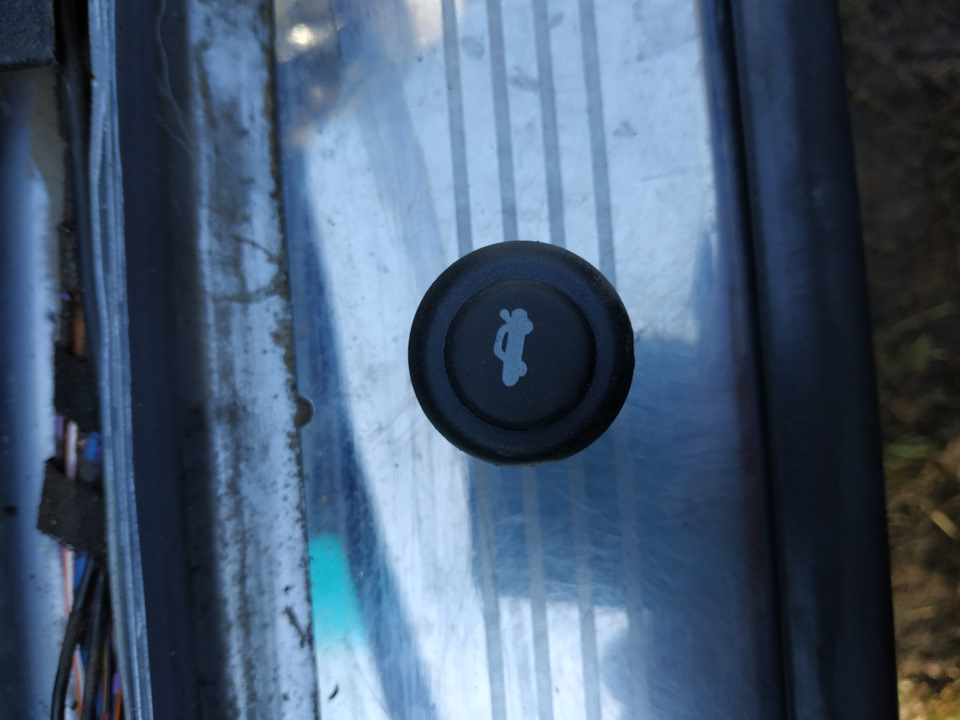

Встановлена кнопка
Все працює чудово! Навіть із включеним запалюванням.
Заодно почистив контакти кнопки ліфта, бувало що не реагувала нанатискання. Тепер працює відмінно.
Усім удачі, і не ламайтеся!
Коментарі15
Міша, зробив нарешті! Молодець! В інеті немає готових схем і рішень по кнопці багажника на наш лупатий. На Драйві чоловік п'ять смажилися останнім часом з цими кнопками. То працюють, то ні, то при вкл. запалювання не працюють .Я деяким навіть пропону...
Я хотів з підсвічуванням, мені дали з підсвічуванням. Це потім мені тут хлопець теж писав, що це не підсвічування. Потім і сам в неті знайшов що немає підсвічування. Коротше на ... Балі. А підключав за схемами яку знайшов на драйві. Сьогодні вже кори...
Головне, щоб на панелі приладів лампочка багажника працювала, а то їздитимеш з відкритим!
Це у нас працює
Так з брелока відкривається багажник)
У мене брелок не заводський, тому не скажу.
Ясно. З заводського відкриває)
Плюс мінус і коротке буде)))))
На кнопці просто було написано де плюс. Міняти не став.
Забавний ти електрик однак. 😆
Та який там електрик?!))
Говорю ж-кумедний. У цій кнопці немає жодного підсвічування. Розпинування і ПРАВИЛЬНУ схему підключення можна вільно знайти на просторах інтернету. Твій метод підключення кнопки це звичайно щось. 😆 Не раджу так робити.
На кнопки є третій пін, значить має бути підсвічування. Спосіб давно не новий, так уже робили, статті є на драйві. Кнопка імітує сигнал із блоку комфорту, який колись працював із заводським брелоком. А чому не радите так робити ?!
Немає там жодного підсвічування. Шукай розпинування і підключення цієї кнопки.
Підключив правильно, з підсвічуванням мене на…Балі на ринку.
