AUX УралАвто-2

У мене все ще сесія і не виходить до пізніх вечорів зависати вгаражі крутячи гайки, але тут і доходять руки до "домашніхзавдань", яких у мене півквартири. Коли тільки збиравсяпридбати радянський автомобіль, то відразу свідомість хвилюваласьдумкою про спекотні літні вечори, яскраві вогні південного міста зчорними образами пальм на тлі вечірнього неба., контрабандакокаїну, донька поковника Кортеса… і, звичайно, все цесупроводжується тією самою музикою, яка п'янить атмосферою GTA ViceCity.
b> Але по УКХ такого не зловиш і доводиться мудрувати.
І вихід є — це багатьма вже багато разів чутний AUX.
Три літери, одна з них уже на місці, але що ж все-таки вонотаке?
По суті, це просто штекер від навушників, але замість навушниківдроту йдуть у приймач, який працює як підсилювач, щоб пісня зісмартфона могла "подолати" великі динаміки .

Коли почав шукати потрібну інформацію, то зрозумів, що дужебагато хто любить ускладнювати, а я прихильник того, щоб усе завждибуло зрозуміло.
Тому спробую пояснити сам на пальцях, а не просто спаяти іприсвятити запис у б/г вихвалям типу "вай якпрацює! ".

>

Все дуже просто.
По-перше, треба десь намутити штекер з досить довжиноюпроводом.
Хтось радить рвати навушники (мені шкода) і я за цілих 40 грн купивштани подовжувач по обидва кінці якого були штекери. Ніжні і частонезрозумілі для обивателя (найчастіше такий типаж проводків ізустрічається). Поясню — кожна жилка ізольована лаком і зачищатиножем не раджу, оскільки майже всі тонкі жили просто зріжуться.
Берете паяльник (не паяльну лампу) і секунд 5 просто тримаєтепроводок, лак сам відійде. Далі залуджуєте щоб можна було спокійноприпаяти. Я як флюс використовував каніфоль.

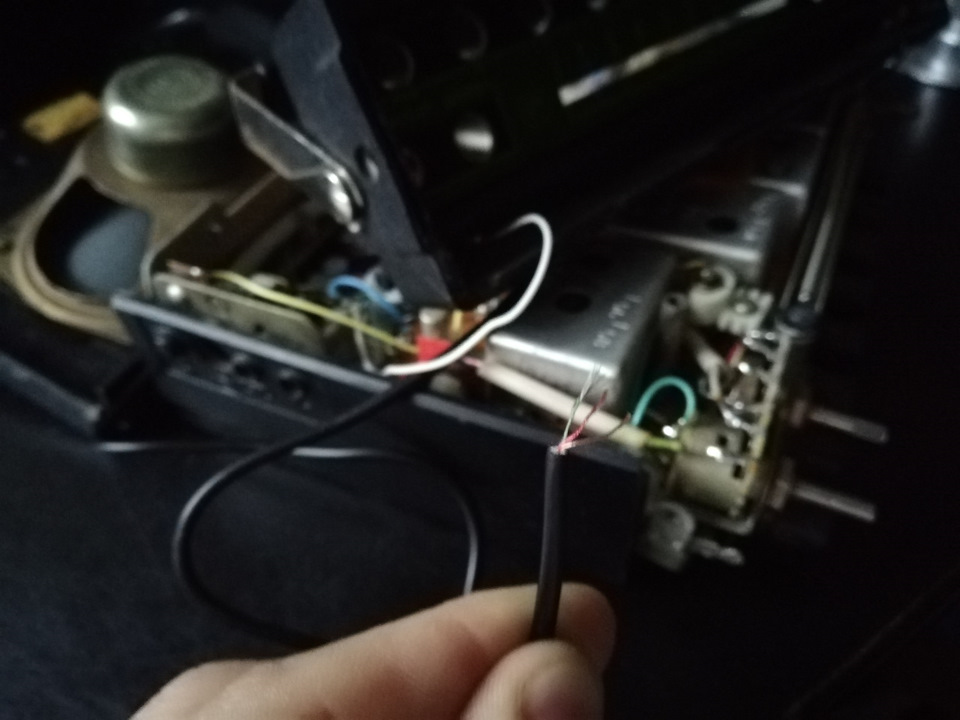

Ось так по заводу

І ось тепер головне і найстрашніше питання — куди паяти?
Відповідь полегшуюче простий - до тумблера гучності і тільки.
Тумблер являє собою змінний резистор (реостат) і має триконтакти.
А який провід куди?

Різні маркування за кольором є і часто у кожного виробника своє (легко знайти в Інтернеті)
<
Мені попалися червоний, зелений і жовтий.
Чомусь у всіх мелькала назва "заземлення", але це не те заземлення, яке у всіх на умі. (Common), свого роду "мінус".
А червоний і синій не "плюс" і "мінус", а лівий/правий канали.

Жовтий - "мінус", червоний і зелений - канали.

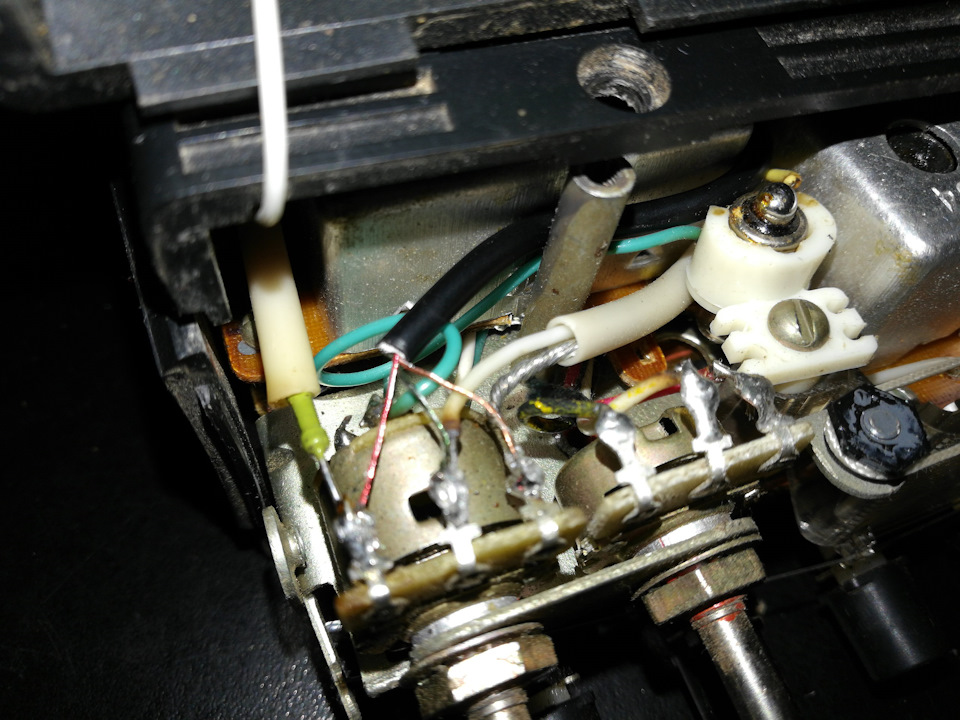

На фото нижче видно як я припаяв що куди. >

Строго і наочно

Мене потішило те, що в Інтернеті до ладу не знайшов інформацію якоїкуди паяти.
Принаймні, проблема торкнулася дроту " земля".

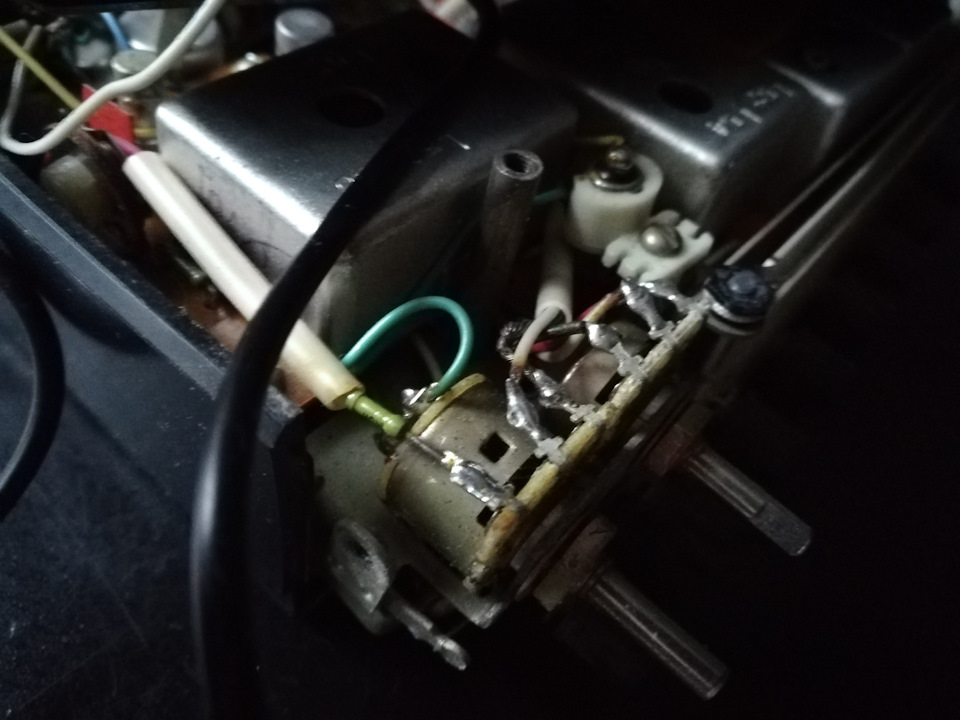

Всі писали, що він повинен бути припаяний до середнього контактурегулятора гучності, але у мене там був білий ізольований проводок, а на правому контакті був простий проводок без ізоляції (зазвичайтак заземлення і виглядає).
Починаєш вдивлятися в чиїсь "повчальні" записи/відео і розумієш, щотам якість 10 шакалів з 10 і нічого не видно.
Я припаяв по-своєму і запрацював.<

Жовтий плюс і червоний мінус

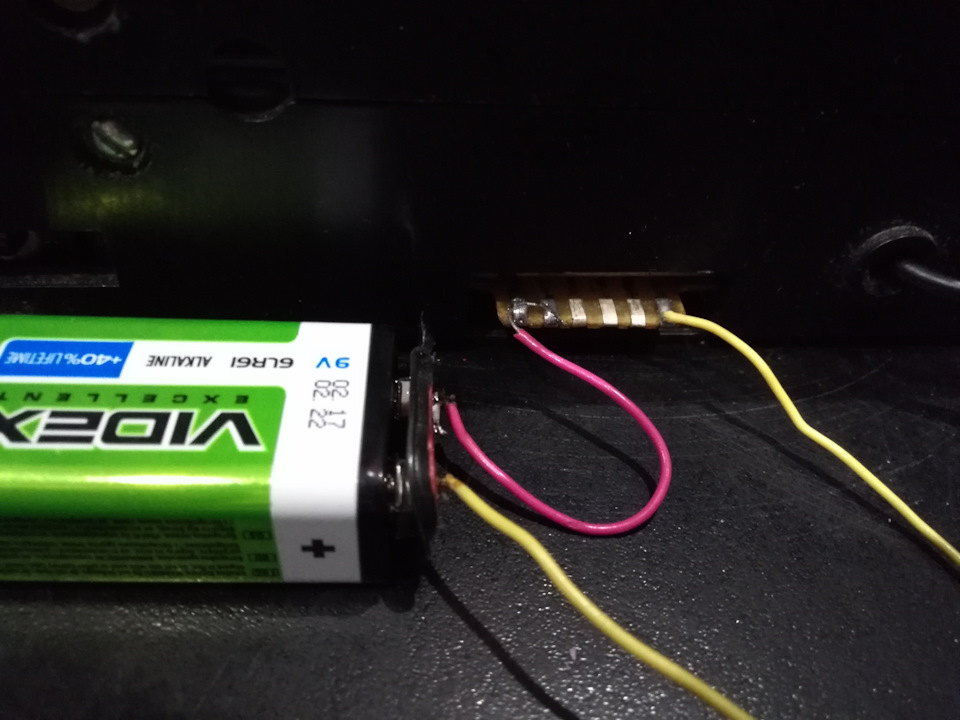

Щоб перевірити працездатність утвореного, достатньо подати живленнявід 9-вольтової батарейки.

От відео з результатом:До речі, приймач мені трапився незайманий урідній упаковці.
Як завжди, все в улюблених традиціях — # дід купив "за першоюнагодою" і закинув на нього чекати кращих часів, які так і ненастали і він вирішив злити його на барахолці.
