Як би мені не хотілося у себе знайти рідну проводку підпротитуманки, але не можна знайти чого немає.
Провів я чимало часу викликаючи всі проводки.
Протитуманки горять на габаритах, ближніх і дальньому.І не горятьпри вимкненому запаленні як габарити.Поділюся моєю працею.

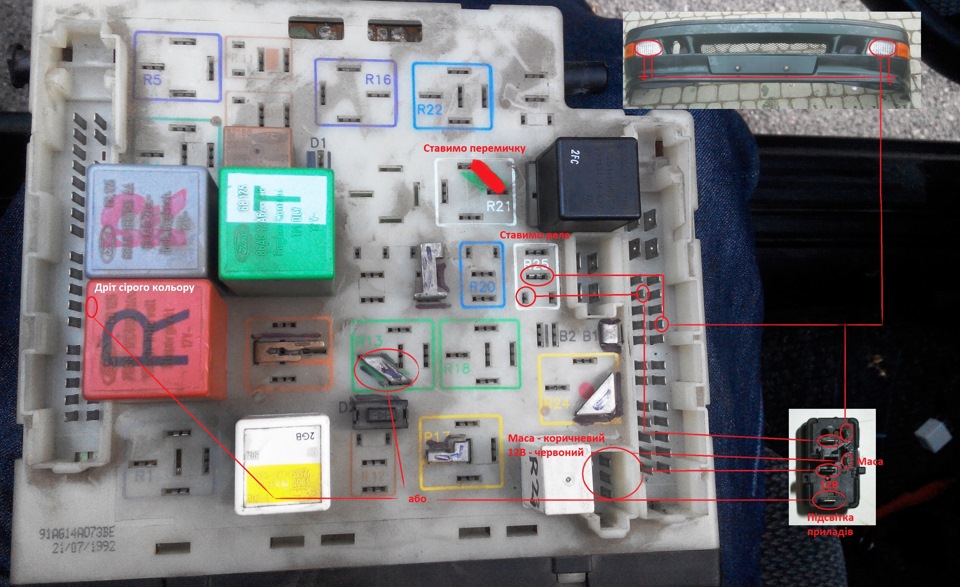

Відразу викладу кілька варіантів під різні кнопки. Побільше.Можнапотрібно виводити з верхньої і нижньої клеми хоча вгорі виведенняна кнопку а внизу на протитуманки.
Варіант з 5-контактною кнопкою
Варіант з 4-контактною кнопкою

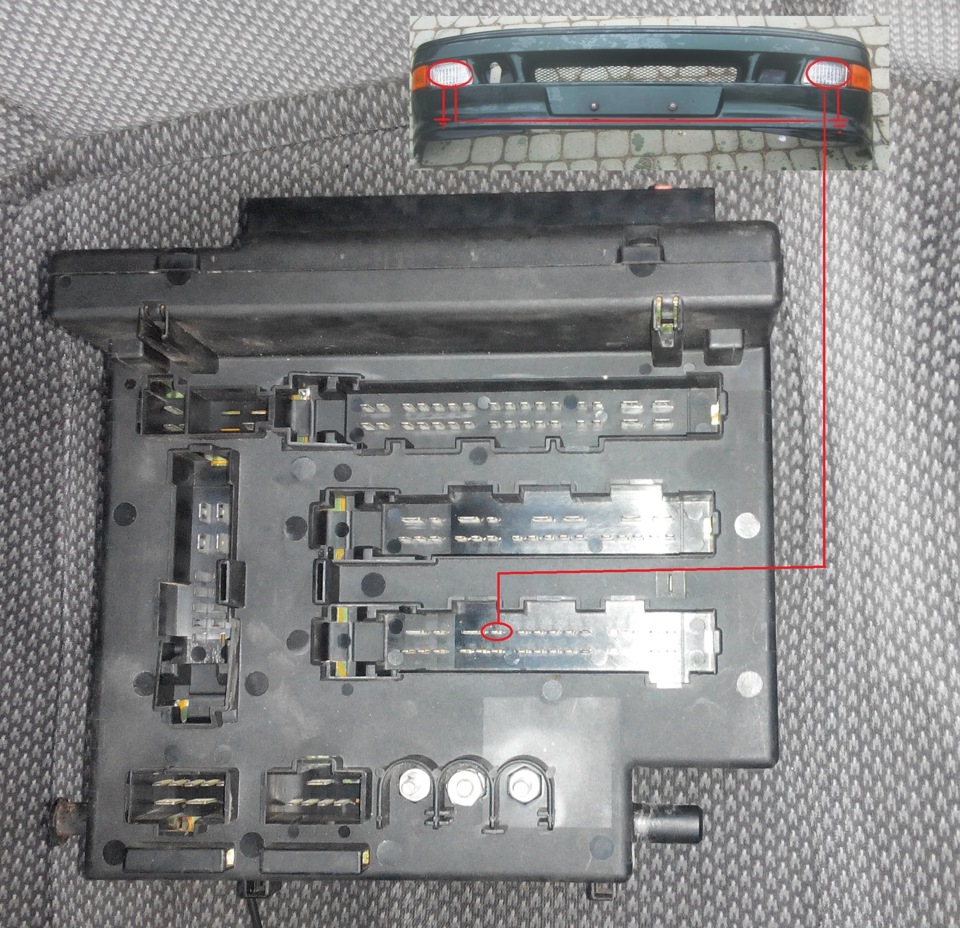

Вихід з блоку на протитуманки.

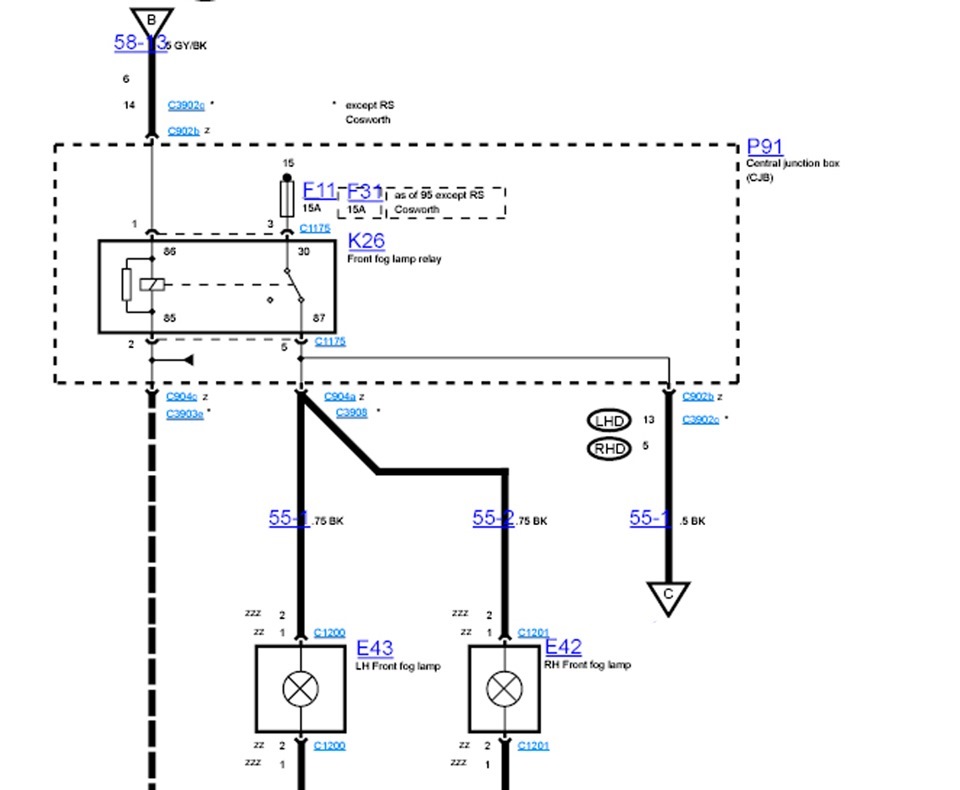

Додам схему з усім відомої літератури, щоб у купі було. >

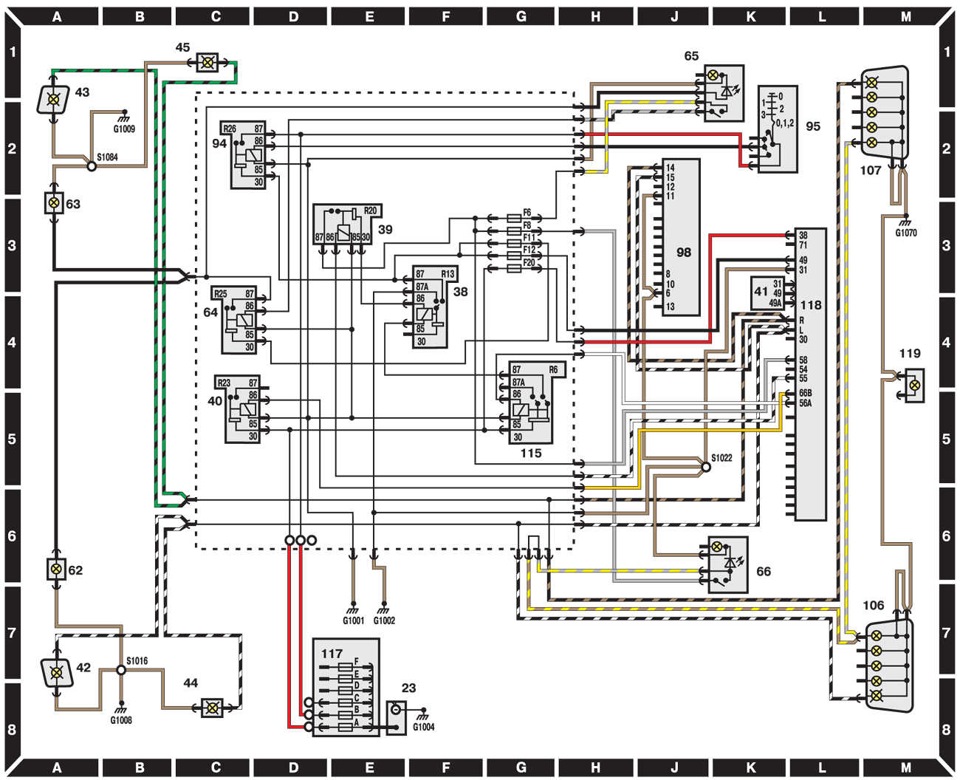

Схема
Запчастини на фото:320715
Для впровадження проводки в роз'єми блоку використовував такіконтакти:
< Вони добре входять але погано дістають, але за допомогоютоненької викрутки пропихаємо їх далі і вони відмінно стають.Порада:перед впровадженням потрібно кілька разів надіти і знятиклему на штирок (розробити клему). p>
Підключення поворотів.
Я підключив так що горять верхні та нижні повороти.
Ось роз'єми, які використав.
Біля акумулятора. .
З іншого боку
Happy end
Коментарі10
Як він кричить повинні включатися з чим?
Кнопкою. Після включення габаритів
Тобто на підрульовому перемикачі має бути додаткове положення?
Ні. Копка на топеді аналогічна заднім протитуманним.
Спасибі.
у мене немає проводки для туманок а провів проводку через реле на кнопку
А реле в ланцюгу протитуманок є? Чи вони включаються кнопкою?
Там же написано, що потрібно поставити реле і перемичку. Включаються кнопкою через реле.
Якщо ще є потреба, можу скинути з Етису схеми та розпинування роз'ємів.
Скинь, звичайно.
