І так, настав час встановити цю красу на машину!

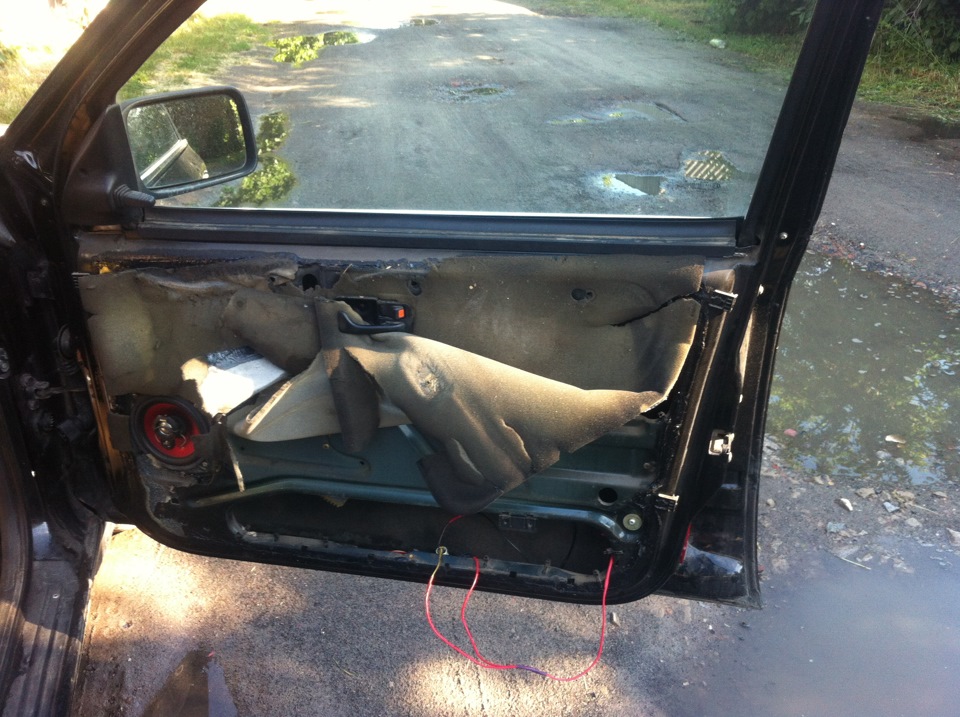

природно знімаємо обшивку дверей і виймаємо заглушки)
головне не порвати паралон
Далі швидше за все доведеться зняти накладку на порозі та пластик звнутрішньої сторони стійки, щоб можна було дістатися до роз'єму івставити туди провід з голкою.

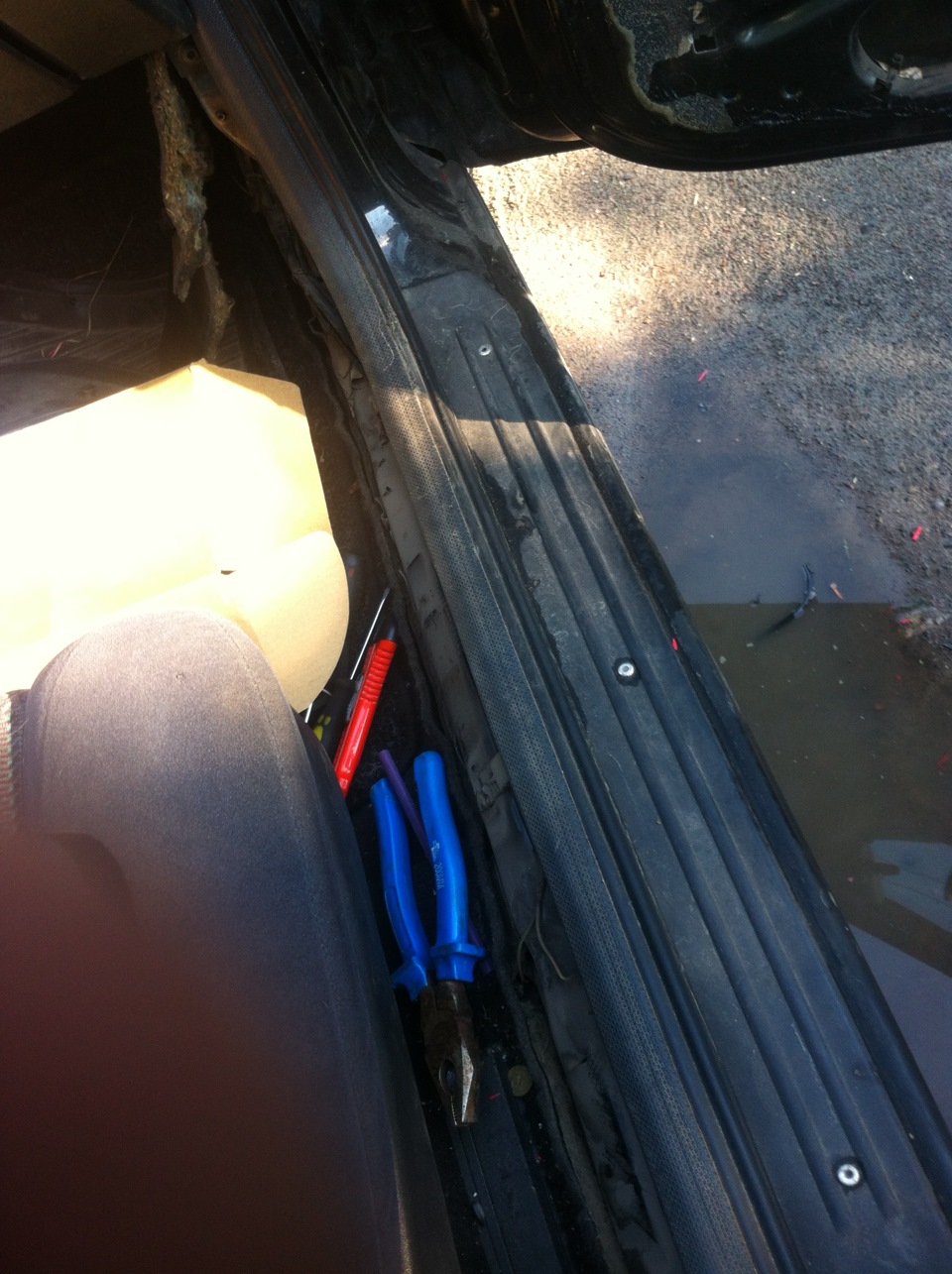

Знята накладка

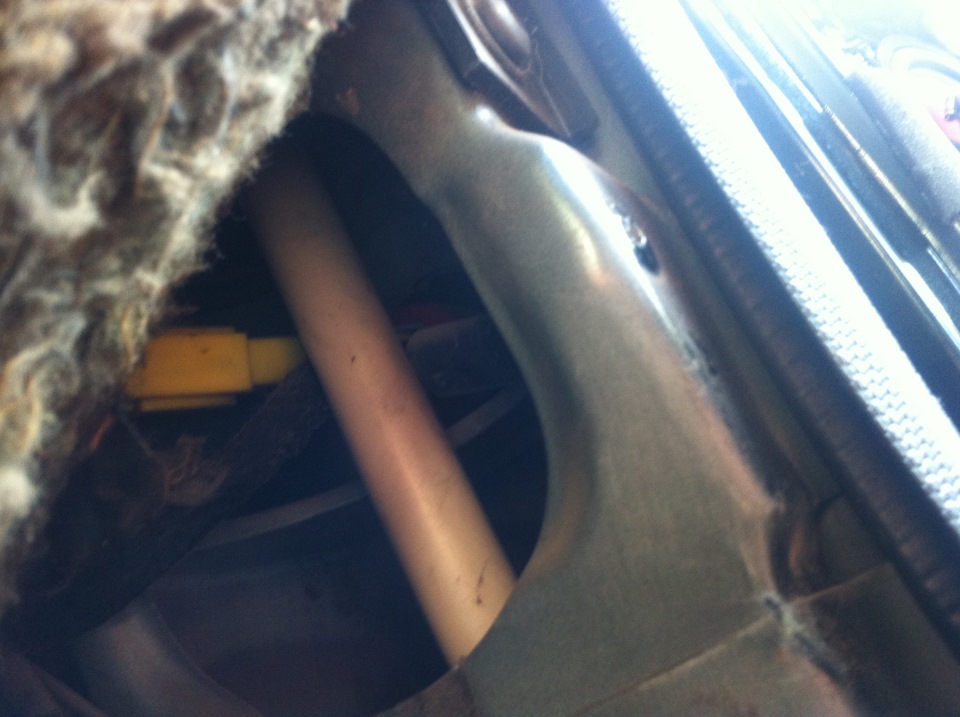

внутрішній бік стійки без пластику

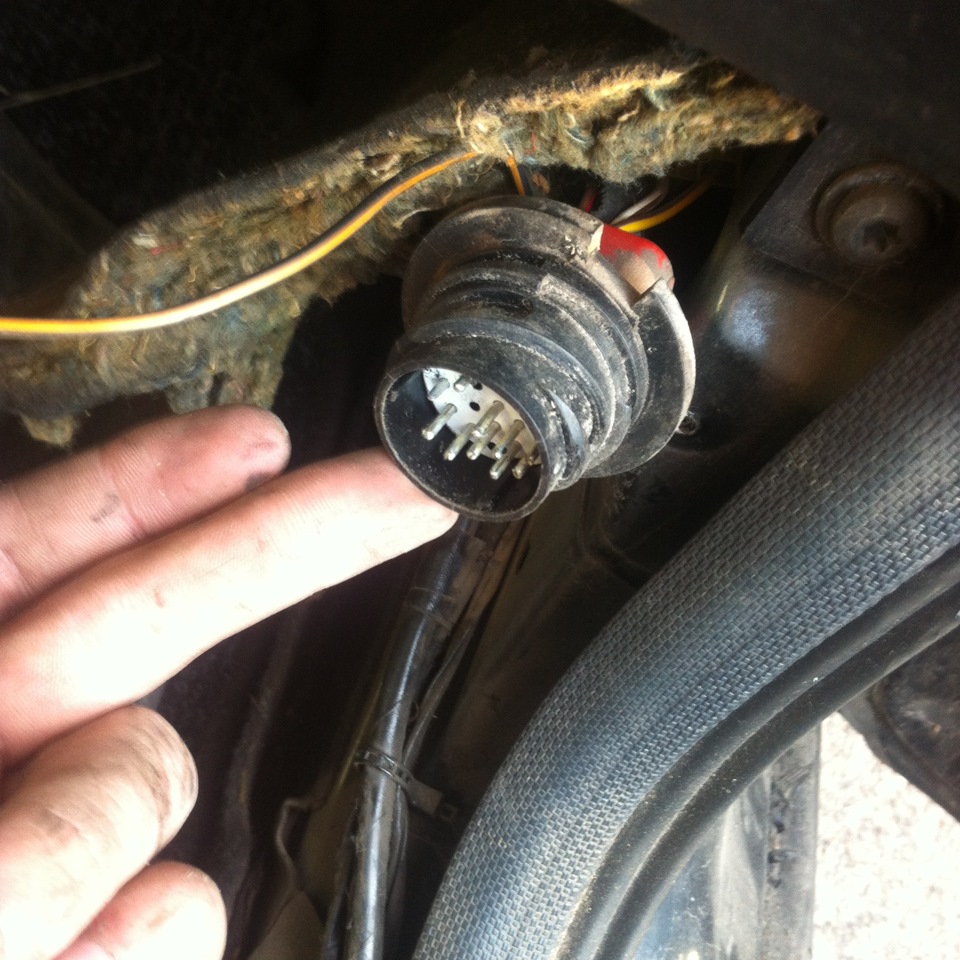

роз'єм з голками, вставляємо свій провід в будь-яке вільнемісце
Я скрутив обидва ліхтарики паралельно, плюс взяв від центральногозамку (іде по низу дверей червоний провід), а мінус від штиря якийу стійці.Нічого в цьому всьому складного немає, навіть якщо велектриці повний нуль, як я:D низ.
Намагався робити без колгоспу, дроти підібрати за кольором (плюсчервоний, мінус чорний), обійшовся практично без ізоленти, все, поможливості, на термоусадці.Був би при собі інструмент — зробив бище біля кожного ліхтарика клеми, що можна було б легковід'єднати.
підключений плюсь
підключений мінус
все як годиться)
все прив'язав хомутиками

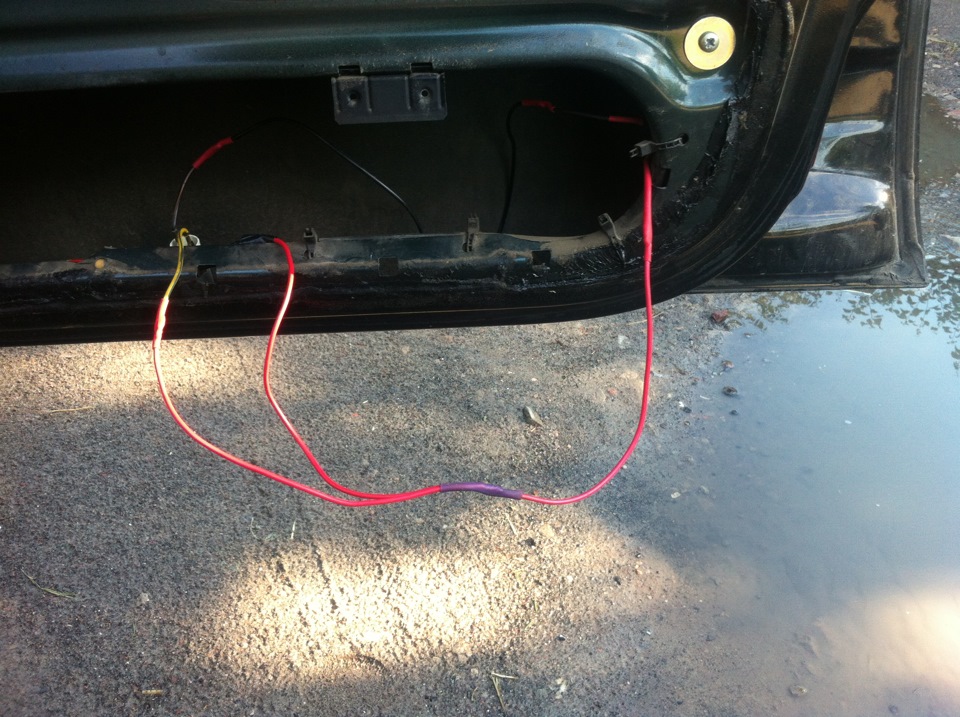

ці петлі проводів (на попередній фотографії теж) залишивспеціально, щоб можна було витягнути ліхтарики назовні. Ось тількитрохи не зрозумів. У мене при відчиненні будь-яких дверейзагоряються всі лампочки.
У кого стоїть таке — поділіться, у кого як
Начебто все) скоро фотосет)< br>






Коментарі20
Так із заводу воно так іде, значить із заводу не правильна схема виходить ) Потрібно просто в кінцівики по діоду додати і тоді загорятиметься саме той який відкрили.
Крута статейка, тільки придбав комплект ліхтариків, ставитиму, якраз допоможе))) Питання де можна знайти клемки штирьки тато-мама як у дверних фішках, мені в задні двері проводку дотягувати треба, а тягнути колгоспом не хочу ... треба щоб від заводсь...
Сам не знаю У себе в місті обходив усі ринки та електро магазини, не знайшов
Те саме, психонул взяв просто провід через вільний пін простягнув…
А я простоте клем поскручував у трубочки, приблизно те саме вийшло) у мене тільки однієї не було
У мене 3 пінів немає ззаду і одного спереду))) ще прийшли задні ліхтарики під сидінку, думаю, що робити з передніми, я ніколи не бачив як вони виглядають і куди ставляться)))
У мене є стаття про встановлення електромоторів у задні спинки і в кінці статті є кілька слів про заднє підсвічування під ногами
Про дякую зараз подивлюсь))))
Добрий вечір! З задніми буде теж що і з пасажирської. Ці ліхтарики стоять на повній комплектації з системою АВС. там кінцеві мікрики стоять у замках дверей-4шт. А при такому підключенні потрібно розв'язувати схему діодами. Собі підключав також як тут...
Що за АВС?Вся зрозумівЗначить все як би правильно)У личку поговоримо)
Все правильно, водійські двері вже з діодом, вище за різання внитри.з машинкою на приборці. ок!
мінус потрібно було спробувати взяти з кінцевика. хоча знову ж таки не факт, що вийде, але все можливо.
Так звідти ж мінуси і брав водійські двері горить тільки від себе. Пасажирська при відкритті будь-яких дверей.
швидше за все те саме буде.
Так у чому прикол? Може це залежить від того, що при відкритих водійських дверях працюють склопідйомники
навіть без поняття. настільки в електриці я не сильний. так, на аматорському рівні.
Мені вже всі пояснили І розповіли як виправити
і в чому там справа? зробиш досвід?
Я підключу і зроблю запис)
бл. чекаємо-с.)))
