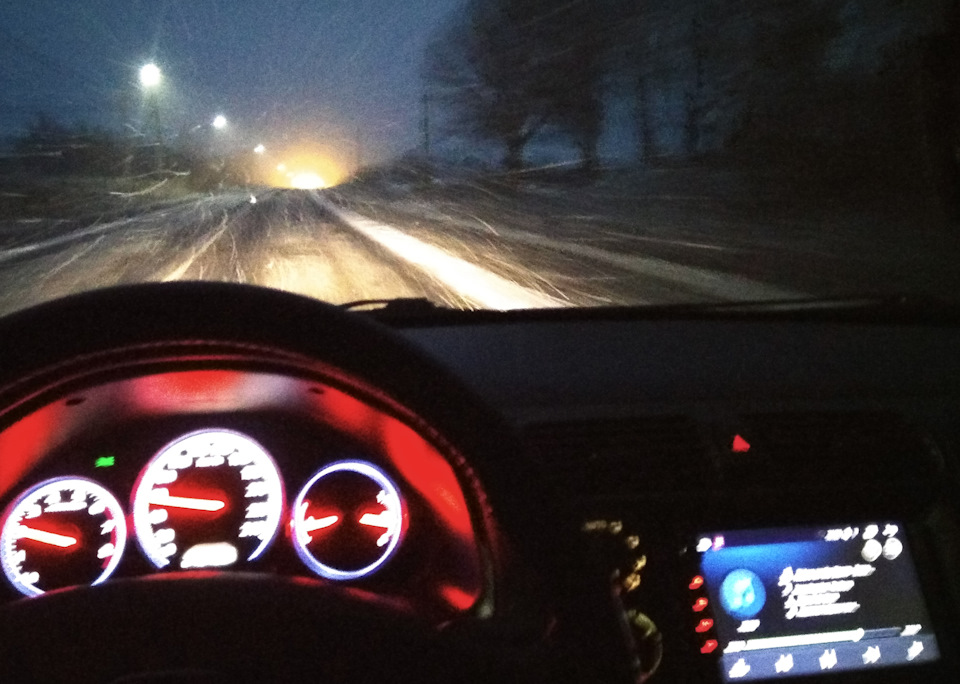

Обожнюю червоне підсвічування, мене воно не відволікає від дороги інадає салону затишку.

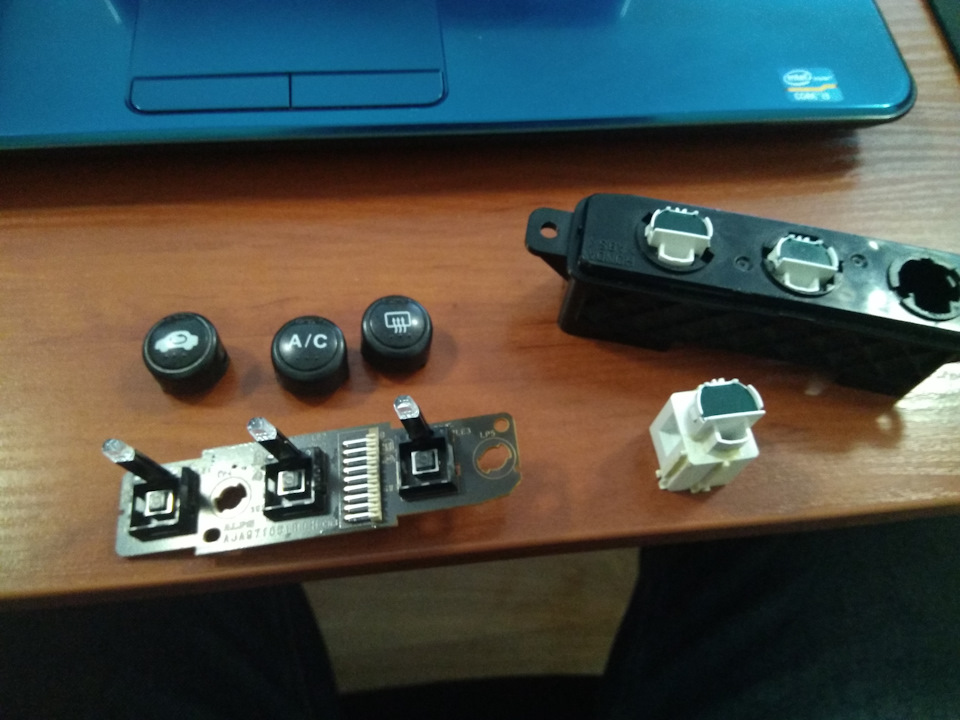

При установці 2din магнітоли зрозумів що стокове тьмяне, зеленепідсвічування нікуди не годиться.< Основне завдання було зробитипідсвічування клімату такої ж яскравості як кнопки магнітоли істрілок приладки. Спочатку пробував замінити штатні лампи на ledлампи, але мене не влаштувала яскравість свічення, вийшло занадтотьмяно. Вирішив робити світлодіодну плату для крутилок, а для трьохкнопок зробив smd світлодіоди на ніжках.

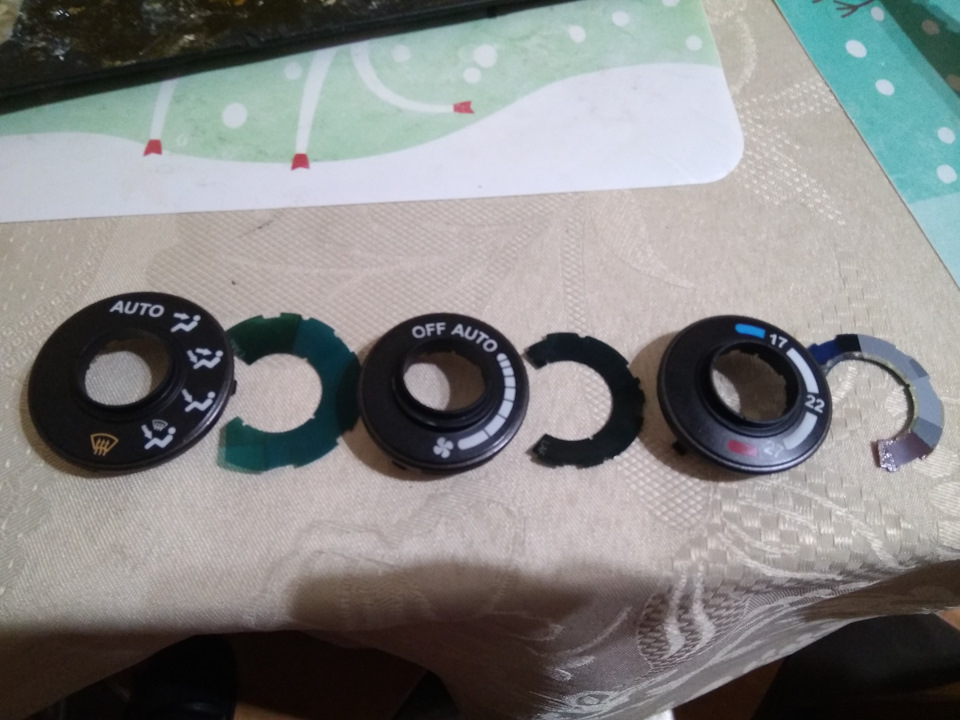

видно світлофітр

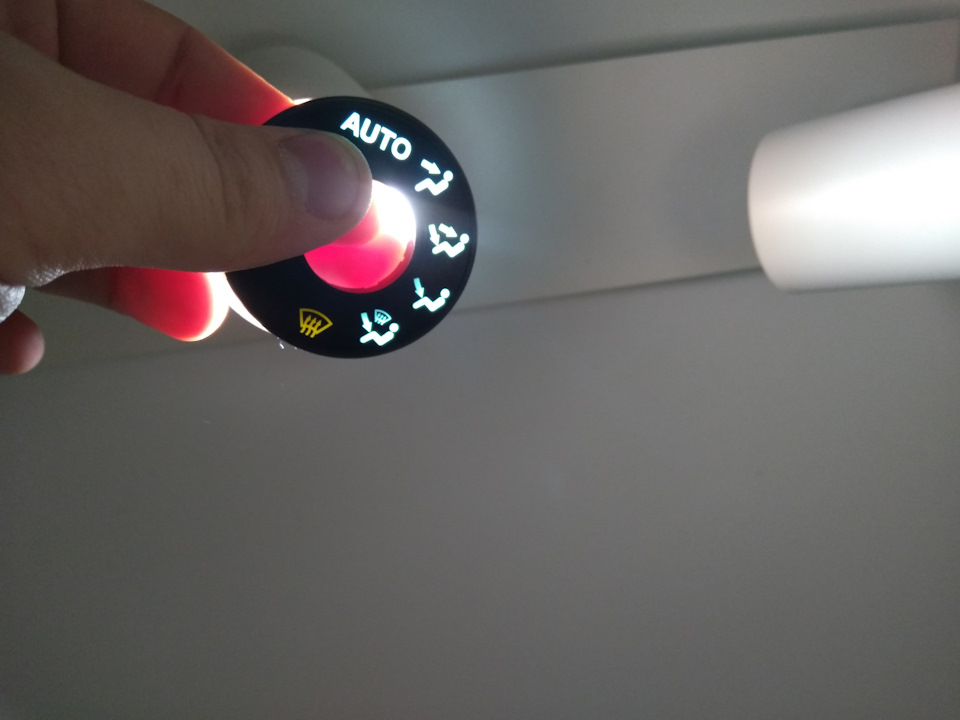

прибрав зеленість<

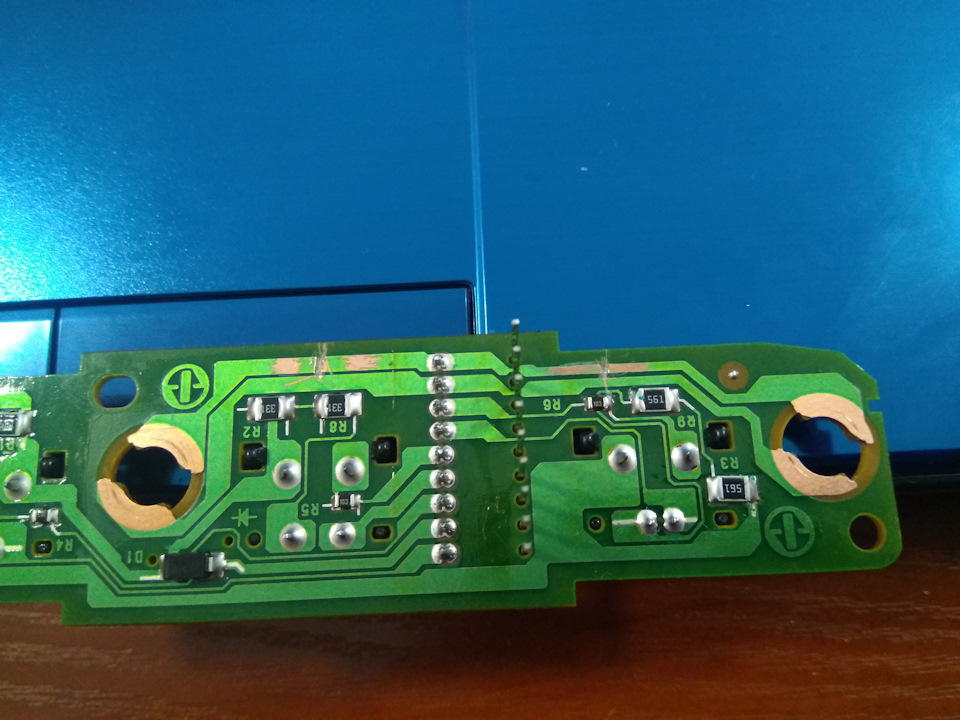

розрізав плюсову доріжку для впаювання резистора в ланцюг
намалював плату не правильно, довелося підрізати і робити перемичкизамість доріжок
Так як підключення зі штатних місць — працює регулювання яскравостіпідсвічування від приладки.
/>
Результат мені дуже подобається, наживо зовсім інакше виглядає, складно передати по фото.Запчасти на фото:217113
Коментарі20
Підкажи, навіщо в цьому місці резистор? Щоб світлодіоди норм жили? У резистора є якісь характеристики? Теж хочу зробити подібне, а то дістали ці кнопки
Тік, що протікає через світлодіоди, обмежує, потрібно правильно розрахувати, щоб довго працювали
У тебе які не пам'ятаєш?
1кОм
Дякую, довго вже працюють?
Так, скільки цей запис
Зрозумів, дякую
Слухай, ось виникло питання, а світлодіоди у тебе на скільки вольт? І вони червоного кольору?
Smd 3528, червоні. Падіння напруги 3.2В, струм 20мА
Тож вони на 3.2 вольта правильно зрозумів? А ножки ти вже сам зрозумів так?!, просто я зіткнувся з тим що діодів ніде немає на 12 вольт для авто, всі вони на 3 вольта, вийде резистор тут якраз для цього що б знизити до 3 вадить напругу?
так, резистор обмежує струм і напругу, але для світлодіода важливо обмежити струм, вони струмом живляться, а напруга на них падає (просаджується).
Зрозумів коротше сміливо можна брати діод на 3 вольти і резистор на 1 ком, дякую, розібрався, а то зрозуміти не міг чому скрізь діоди 3 вольти 😀
так, 1 ком буде із запасом, світлодіод буде отримувати струм менше максимального, і світитиме трохи тьмяніше, але довгооо
і якщо робитимеш як у мене, то там треба грати з висотою світлодіода для рівномірного світіння. Джерел два, а кнопок то три, лампочка зліва світить під дві кнопки - справа на одну
Зрозумів, пробую) спасибі дуже допоміг 👍як зроблю відпишу)
Удачі!
Я коли вночі за містом їду - глушу все підсвічування і навіть магнітолу, щоб у лобовусі не відбивалася.
Ну не знаю, мені взагалі не заважає, магнітола сама пригасає від габаритів, а підсвічування можна зменшити штатно, від прибирання
Не помічав у себе, що підсвічування клімату змінюється від приборки🧐🤔
Разом з підсвічуванням приладки, зменшується яскравість клімату та всіх кнопок, крім склопідйомників.
