Установка штатного круїз-контролю Megane 2 II K4M 1.6 фаза 2

Часто маю дальні поїздки, і зацікавила тема круїз-контролю (даліскорочено КК), прочитав багато інформації на цю тему і зібрав тутвсе, що для мене було корисно.
< /

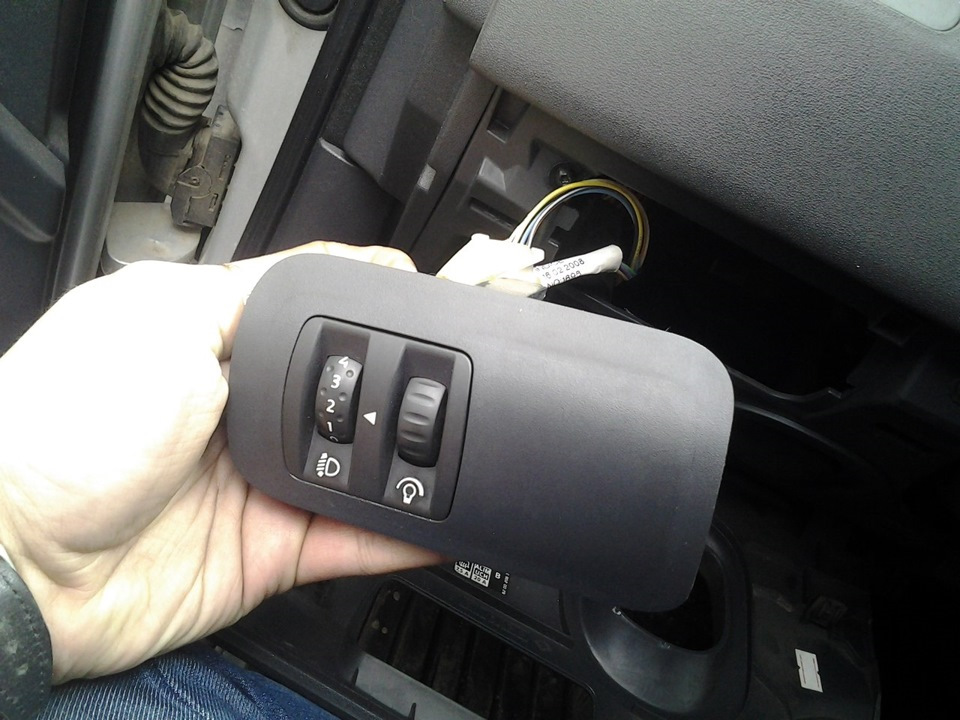

Колгоспу не люблю, тому був варіант тільки один ставити все як іззаводу чи не робити нічого.Перше, що цікавило чи є у мене проводкапід круїз. Витягти блок коректора фар Витягується при натисканні наблок ззаду рукою

Блок коректора фар

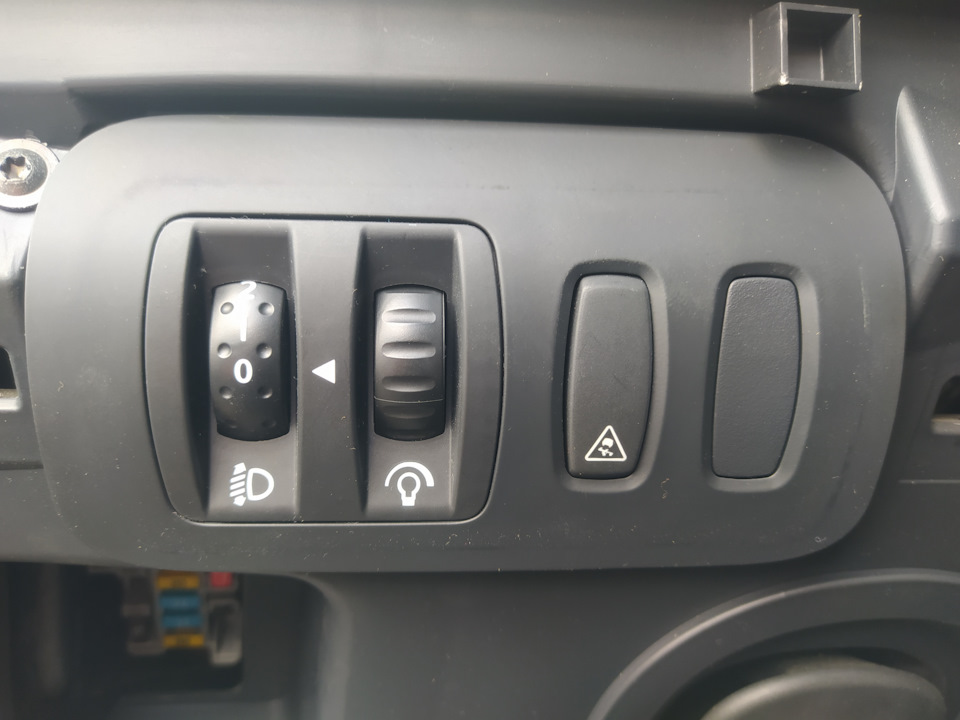

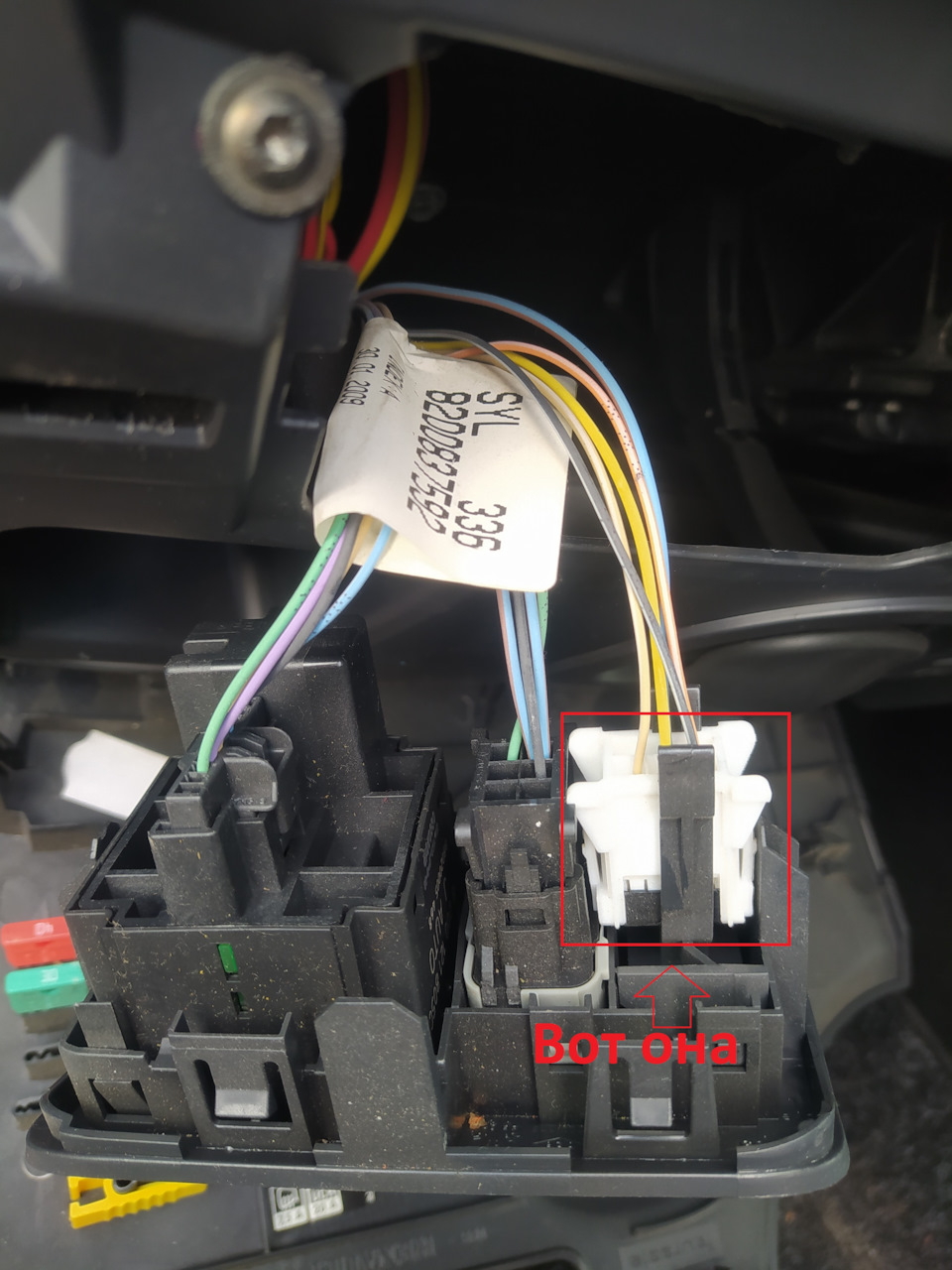

І в заглушці де має бути кнопка управління КК, я знайшов потрібнуфішку 25% роботи по встановленню КК зроблено. Хочу помітити щороз'єм КК може бути примотаний скочтем до проводки коректора фар, актуально тим у кого панель коректора іншого типу, як на фотонижче
Автор фото imHavy

Якщо у Вас така панель тоді доведеться докупити панель як у мене, яка вже була із заводу.
> Панель приладів — 8200 079 020

Пішов процес закупівлі потрібних запчастин купував усі б/в зрозбирань:

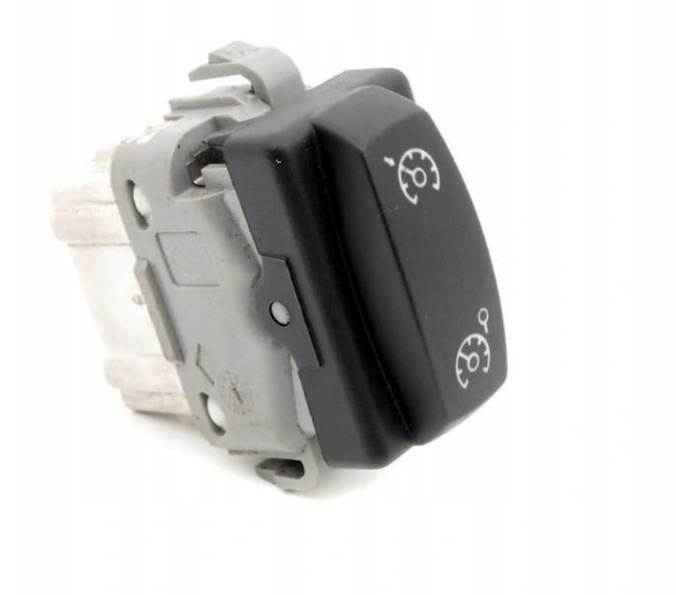

— Перемикач КК є два типи, для
фази 1 8200 107 841 — колір підсвічування помаранчевий
фази 2 8200 424 264 — колір підсвічування білий
Різниця у підсвічуванні кнопки, я купив 8200 107 841 тому що такабула в наявності і адекватна ціна — 12$

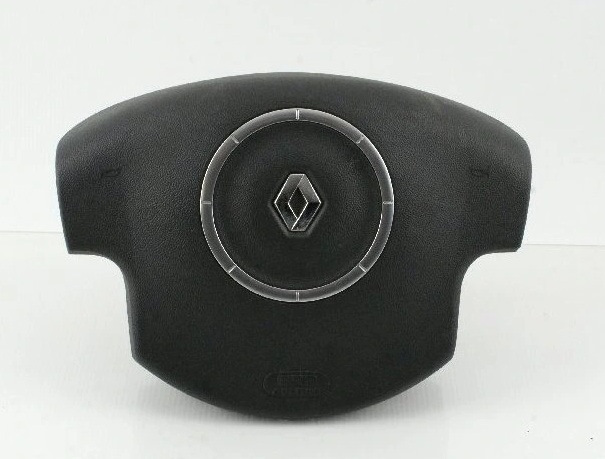

Подушка 8200 485 099

— Подушка безпеки в кермо під кнопки круїзу 8200 485 099 або8200 414 936 у мене з номером 099 наприкінці — 13$рідну подушку продав вийшло 5.5$

Кнопки на кермо 8200218170

— Кнопки на кермо 8200 218 170 знайшов обдерте кермо але зкнопками та болтиками якими кріпляться кнопки до керма, в ту ж цінубули й самі кнопки — 13$ кермо продався вийшли кнопки —9$

Подрульовий перемикач 8200216462

— Підрульовий перемикач 8200216462 у кого седан потрібношукати 8200216465 — 18$

У мене рідний підрульовий був:авто світло+без КК+птф 8200216459, курочити свій не хотів (читав зі шлейфами часто є проблеми), томукупив оригінал б/в 8200216462, і про запас китайську касетузі шлейфом за 20$< /b> , тому що як поставив куплений б/впідрульовий зайнявся chek Airbag, потім скинув його і поки нез'являвся, але раптом чого поміняю саму касету зі шлейфом на китай.Є такі види підрульових:Седан
br/>
авто світло+з КК+птф 8200216465
авто світло+без КК+птф 8200216450
без авто світла+без КК+без птф 8200216446 або8200480341< />
без авто світла+без КК+з птф 8200216448
без авто світла+з КК+без птф 8200480341
без авто світла+з КК+з птф 8200283342<

Хетч/універсал
авто світло+з КК+птф 8200216462
авто світло+без КК+птф 8200216459
/>
без авто світла+без КК+без птф ----------
без авто світла+без КК+з птф ----------
без авто світла+з КК+без птф ----------
без авто світла+з КК+з птф -------- --
Касета під КК — Китай
Так виглядає китайська касета зі шлейфом.

b> Процес установки:

— Установка перемикача КК, тут все просто, процес той же колиперевіряв наявність проводки, тільки витяг заглушку поставив на їїмісце кнопку і підключив роз'єм.

Установка перемикача КК

— Заміна подушки Airbag, встановлення кнопок на кермі, і замінапідрульового перемикача робилося в один захід.
< Клему АКБ не знімав, але рекомендують знімати (я не хотівзбивати налаштування магнітоли і по-новому вчити склопідйомники).На момент демонтажу подушки Airbag, я зняв запобіжник клаксону (тому що зняти подушку і не затиснути сигнал не реально), знаходиться під блоком коректора фар. Відкрутити три саморізизахисного кожуха і зняти його (червоні стрілки), потім в отвіркерма (зелена стрілка) вставити викрутку (відчуєте як натиснули нафіксатор пружинний) і подушку тягнути НЕ на себе, аВгору (до стелі).

Демонтаж кожуха
Де кружечки ловіть руками і тягніть вгору
Подушка демонтована бачимо таку картину, на цьому етапі можнапоставити кнопки управління КК.
Автор фото Artemist137

Тепер відключаєте всі роз'єми які є на кермі, і відкручуємоцентральний болт, коли болт відкручений акуратно тягнемо кермо насебе якщо не знімається тоді тягнути і легкими ударами постукуватипо керму, можна використовувати також WD-40. Тепер є доступ допідрульових перемикачів.

Автор фото Artemist137

Для зняття треба зверху відкрутити болт, витягнути блокперемикачів на себе, і ззаду відключити три роз'єми. > Болт.
Роз'єм. >
Все зібрано, виглядає приблизно так.

Фініш збірки.

Активація:

<

Якщо забули поставити назад запобіжник клаксону не дивуйтеся, щоу Вас не працює адаптер OBD2.

Для активації мені вистачило мого телефону на системіAndroid, адаптер ELM 327 v1.5 та програмуPyClip.
Хто не в курсі що таке PyClip рекомендую ознайомитися4pda.ru/forum/index.php? showtopic=944879
Як підключити ELM адаптер до телефону і встановити PyClip описуватине буду бо інформації з цього знайти можна багато на тому ж4pda.

>

Перед запуском програми треба включити запалювання машини, щобможна було просканувати всі блоки і вносити зміни до бортовогокомп'ютера. Для цього вставляємо ключ-карту не чіпаємо педалінатискаємо кнопку START на 5 секунд (розблокується кермо) і всебільше нічого не чіпати, вставляємо ELM 327 в OBD роз'єм.

При Першому запуску програми треба вибрати тип машини тапросканувати всі блоки, для цього треба активувати пункт "Scanvehicle" для наступних запусків цього робити не потрібно. Іактивувати пункт "KWP Force SlowInit" та натискаємо"Start".

PyClip — 1

Далі опишу все без скріншотів (в налаштуваннях програми у мене моваросійська):Заходимо в панель приладів пункт 3 ПАНЕЛЬ ПРИЛАДІВ (п/ПАН) потім пункт 7 Changing configuration
Далі без номера пункту, оскільки в різних блоках вона може бути підрізним пунктом функція CF150
> Перед тим як змінити параметр функції CF150 переведітьперемикач круїзу де панель коректора фар у режим КК (положеннявгору).
Клікаємо по функції CF150 і є два варіанти вибору С таБЕЗ нам треба С зберіг і все готове. І одразуспалахнув напис КК на інформаційному дисплеї та зеленийіндикатор.

УРА!
Іноді треба ще активувати одну функцію в ЕБУ двигуна про це вжеписав Mrak57 Круїз контроль мені цього робити непотрібно було.
p>
Посилання звідки черпав інфу:
Artemist137 Установка круїз контролю.
imHavy Круїз контроль в Megane 2 Фаза 2
Mrak57 Круїз контроль
velby "закруїз колгосп"
=)<

Прокотився ввечері все працює я залишився задоволений, може комунагоді ця стаття, кому сподобалося — лайк.
