LED головний плафон

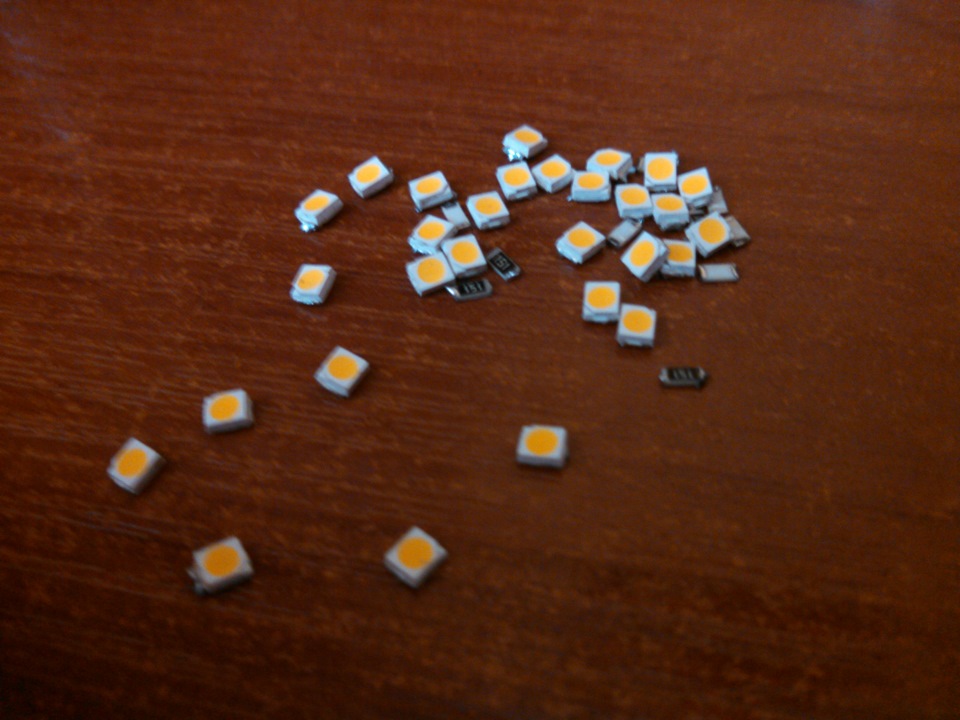

Не так давно робив собі LED плафон від BMW в багажник. Там я зробив24 діода 3528 з теплим білим кольором, Час показав що мене такесвітло повністю влаштовує! Я не женуся за яскравістю, кількістю іпотужністю діодів Багато розуму не потрібно що б замість 24шт.Діодів, спроектувати і припаяти, наприклад, 100 шт. >

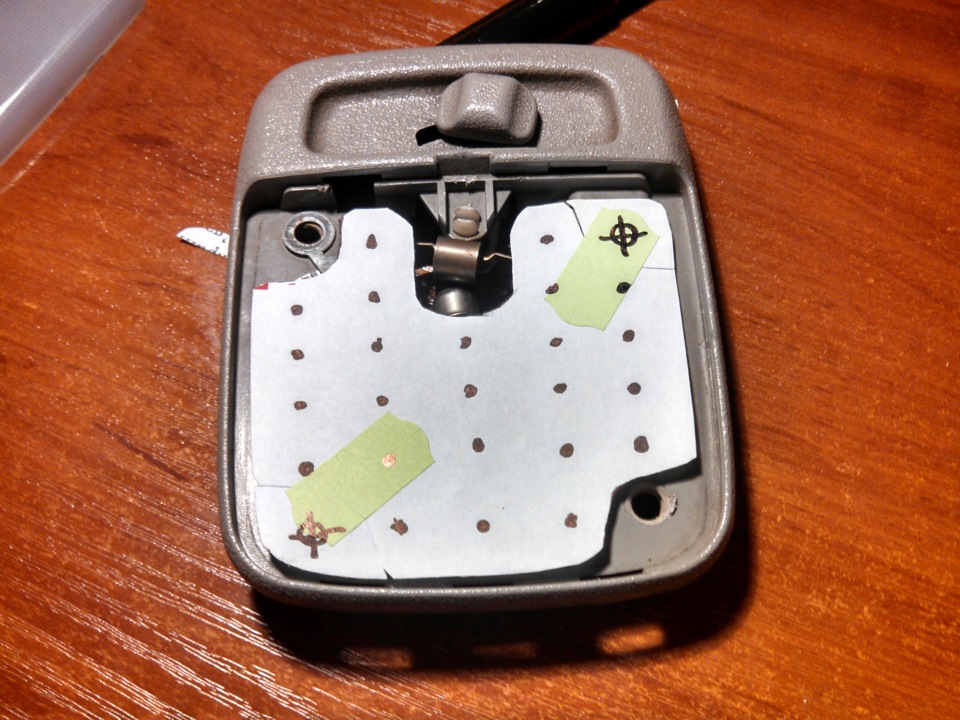

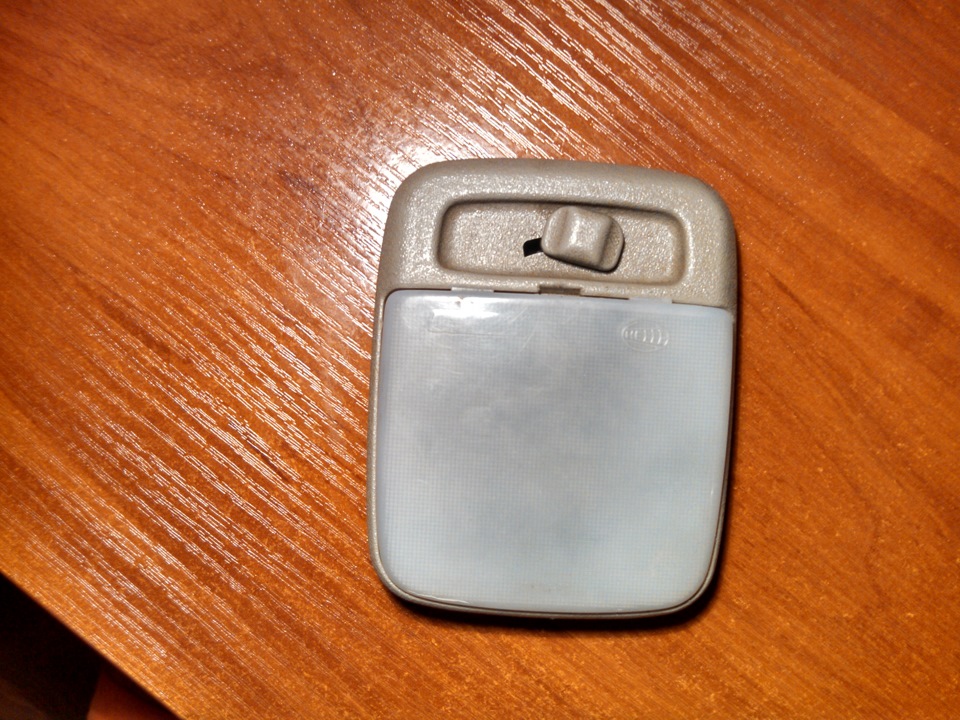

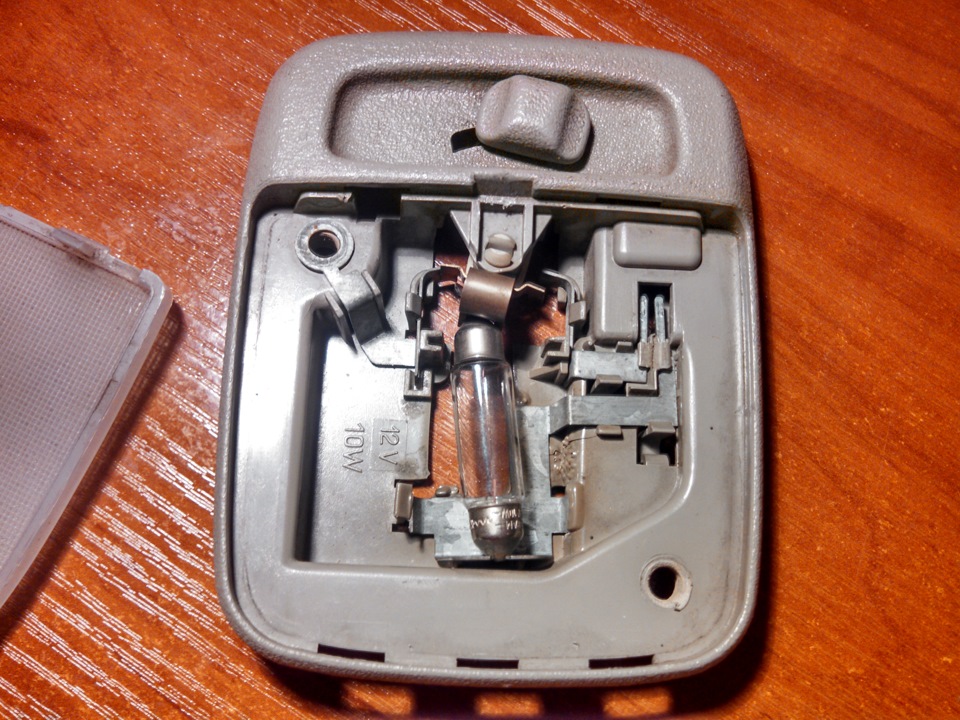

Зняв плафон, і почав проектувати плату в SprintLayout.

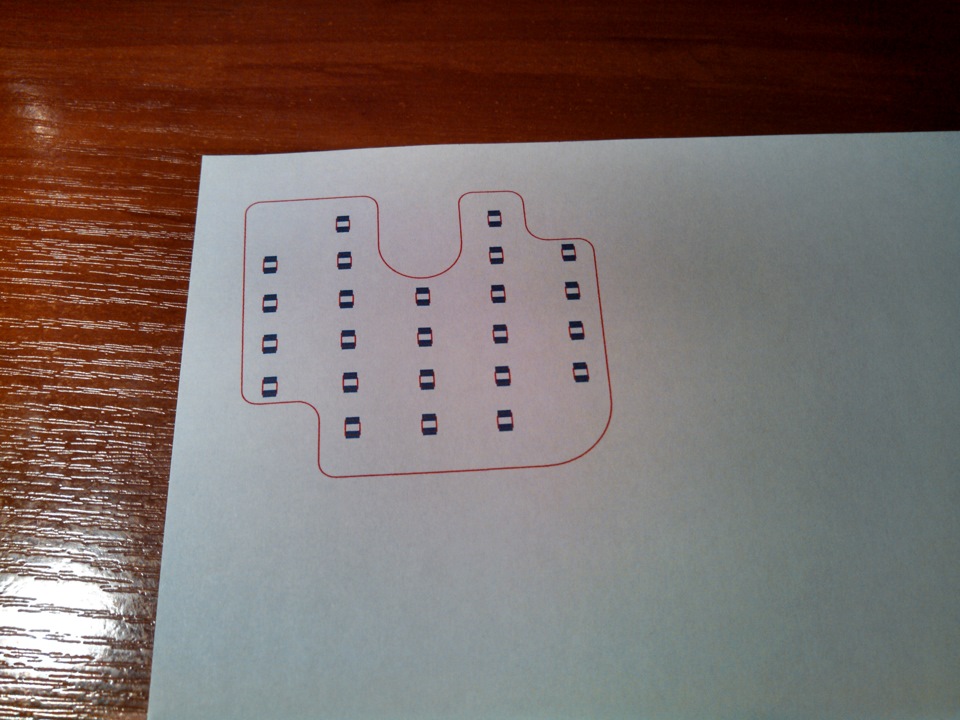

Ось кінцевий результат

Далі все за технологією ЛУТ
лампозамінник, тому що плафон складний, без цієї штуки бігунок непрацював би нормально
Як виявилося, Найскладніше було далі.
Коли проектував, то розраховував кріпити саму плату тоненькимиболтиками і гайками, але не знайшов на стільки тонких як хотів..Довелося помучитися трохи. Бігунку.
Запитав через стабілізатор напруги. Виставив 11 вольт, цілкомдостатньо щоб стаб виходив у робочий режим, і без втрат вяскравості., плафон гасився ривками, стабілізатор не розумів щокоїться, і хотів стабілізувати, але в нього не виходило, тому щонапруга плавно гасло ... І виходило не плавно. Так як управлінняплавним гасінням йде мінус, то мінус на плафон я запитав не черезстабілізатор, на напряму. Різниці немає, стабілізація залишилася, іплафон не гасне ривками…
Результат передати на фото не вийшло.
ПО колір. Температурі вийшло близько до лампи розжарення.
За яскравістю вдвоє яскравіше та рівномірніше. Результат той, наякий я розраховував.
