Збулася мрія ідіота (с)
Багажник був вкрай необхідний, бо ця машина за початковим задумом ідалі в основному була Оскільки рибальськими і туристичними лахамими обросли останнім часом "по самі помідори", то потреба другогоповерху на машині постала вкрай критично. Речей людей і звірів Цебуло приблизно так:Речі під дах і це при тому, що "нічого не взяли"І ось у зв'язку з потребою роздобув по різних знайомихнапівзламаний трубогиб.Були квадратні труби, але при спробі їхкрасиво погнути їх сплющило покрутило і взагалі нічого цікавого...Накупив круглих труб і помчало...

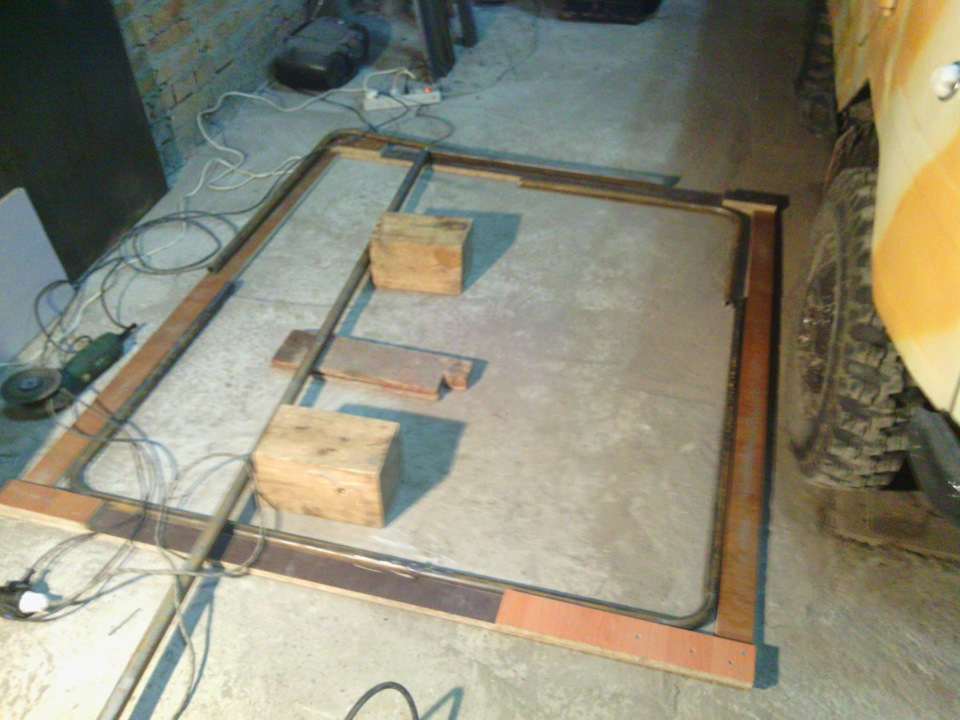

Спочатку зварганив рамку з ДСП, щоб дотримуватися кутів і невилітати за розміри, потім погнув кути нижньої рамки багажника іпідігнав їх під розміри, зварив внутрішні "фланці" для кріплення довнутрішніх дуг (абсолютно всі різні за розмірами). Під нихпросвердлив отвори і далі справу за зовнішньою конструкцією.

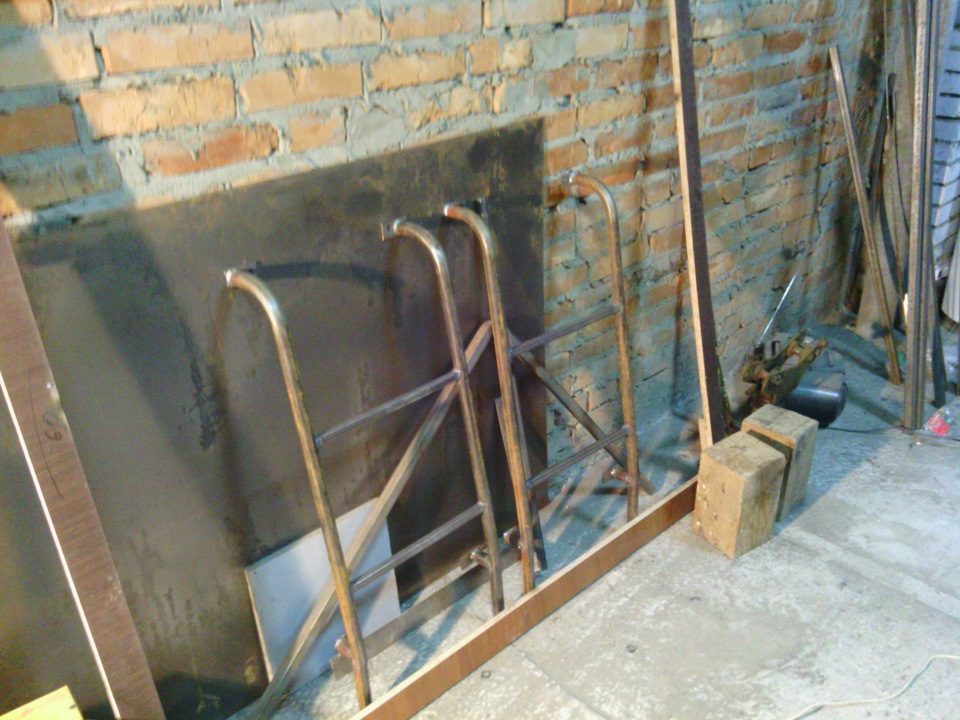

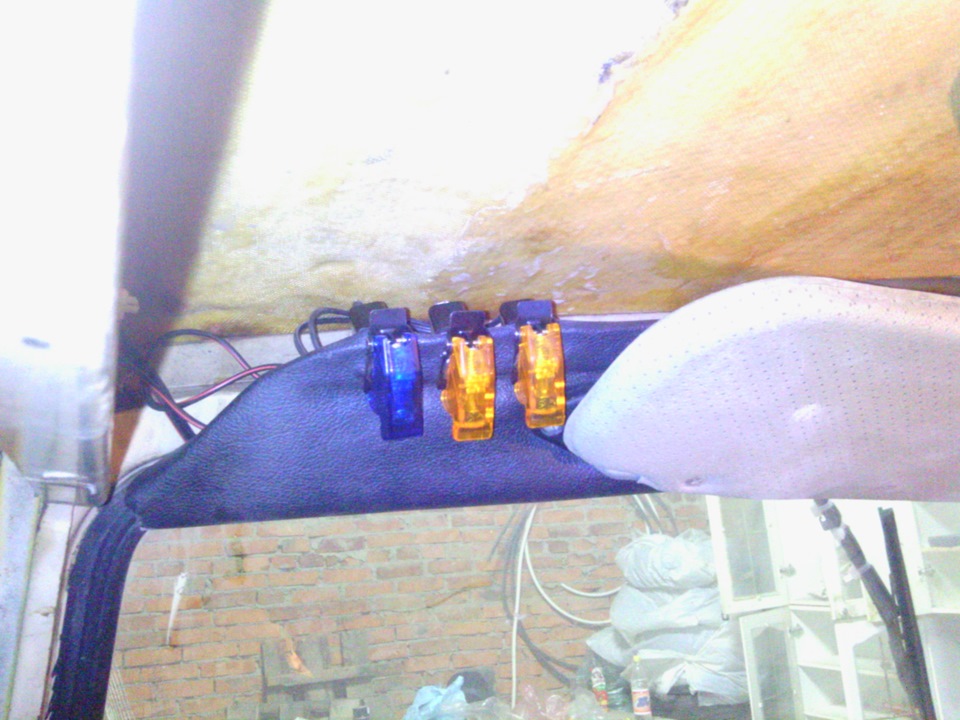

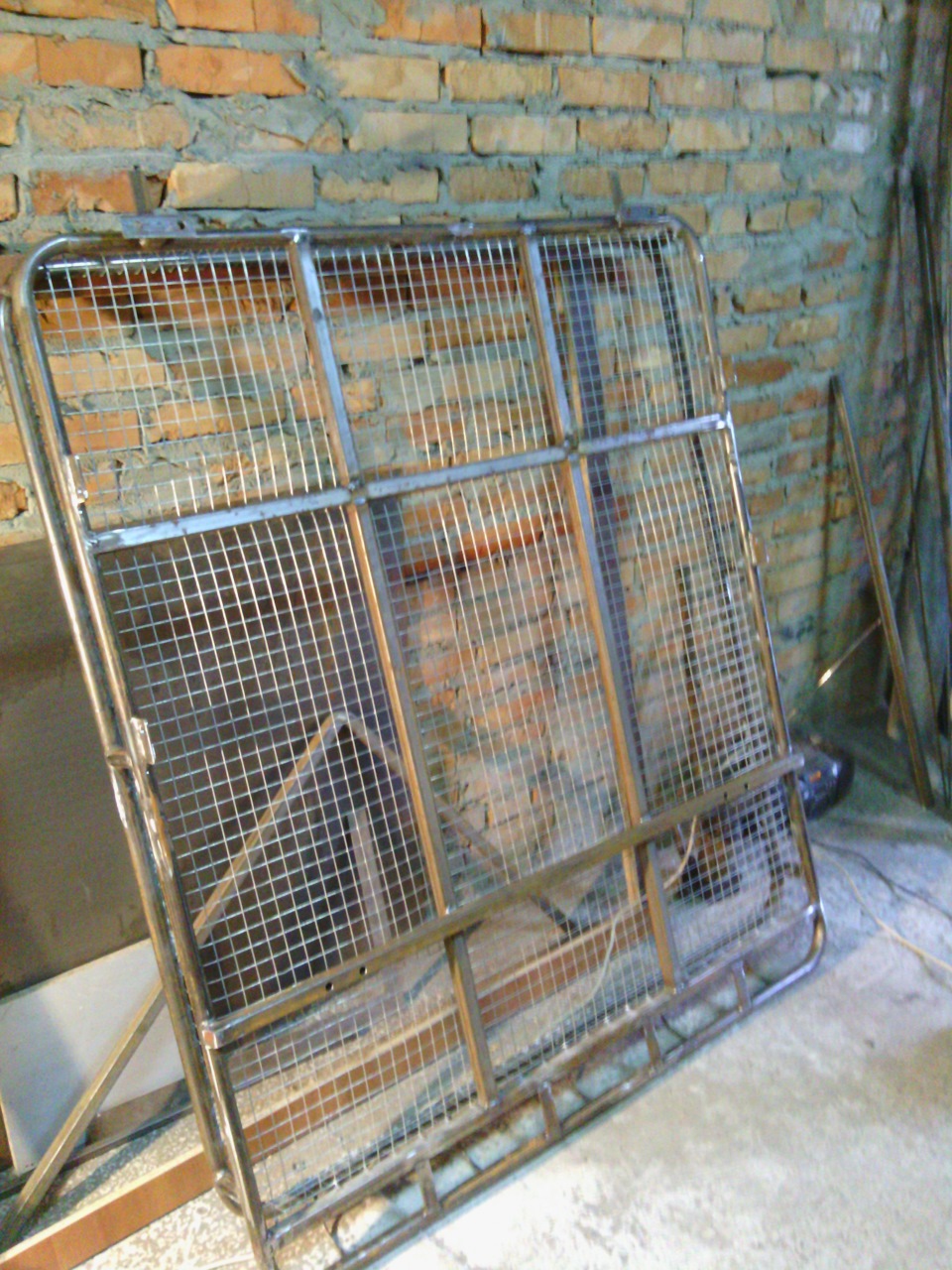

Зварив нижню рамку і далі помчала конструкція "за місцем". Зробивстійки між верхньою та нижньою рамкою, зробив верхню рамку на 10см. Коротше ніж нижню і зварганив це все до купи. Принагіднопоробив внутрішні перемички, що грають роль ребер. Зверху на все ценаварив оцинковану сітку. На місця кріплення верхніх фар приварившматки смуги. Між фарами зігнув об шматок колоди дріт 6мм і зробив "гіловідводи". Також зі смуги зробив майданчик під задні ліхтарі.Накупив дроти і знайшов на ринку дуже кумедні тумблери зпідсвічуванням. На додаток до цього, вигнув трубу під бічні сходи, підрізав їх за місцем і приварив до кінців п'ятачки для кріплення.Сходи робилися вже з того, що залишалося. Зрештою розвів проводку, прикрутив блоків з 3 запобіжників і врізав 3 тумблери на козирокнад головою. У результаті маємо це:
анфас
анпрофіль
ще анпрофіль
ан зад :)
На травневих поїду випробовувати в дії…
>
29.04.14 — Додав трохи фоток для наочності
Задні кріплення зсередини
Переднє кріплення зсередини
Відстань між люком і нижньою рамкою
Просто зовнішній вигляд :)
:)
Коментарі18
Клас...хочу такий же
Загалом нічого понад складне але повозитися довелося звичайно )
А стекла бічні і заднє від чого? підкажіть)))
я дах не робив. так і купив. разом зі склом ))) Бачив тут у багатьох таку ж мені здається це хтось серійно виготовляв для волинок але може і помиляюся
у нас робили зі скловолокна такі дахи зі склом в Осиповичах зараз навіть спогади не залишилося
Суперовий багажничок. Молодця. Тепер усередині місця більше буде.
теж мрію про таке шкода часу немає зайнятися. а утебе касний вийшов респект
дякую ) часу він зайняв приблизно 2 дні
Дякую всім за компліман ) Насправді він красивіший на живу ніж на фотках. Зроблю фотки викладу окремо як кажуть людям подивитися - себе показати )))
Заліково виглядає)))
Гідна робота! Багажник суперський вийшов!
Добрий багажник. У мене такий же верх як у тебе. Підкажи від чого петлі на задніх дверях. І якщо можна розміри і креслення багажника. Заздалегідь дякую. PS Я перекладаю човен гумовий зверху, якщо у тебе теж є така необхідність подумай про дузі на рам...
Вітаю! Човен є але не транцевий а простий веселий двомісний. Надується ножною жабкою не довго тому їздить у здутому вигляді. Пізніше може розживуся чимось серйозніше тоді доведеться дійсно доробляти. Дякуємо за пораду. труб) нижня рамка 1500х1300 зве...
Зрозумів дякую, люк не побачив. У мене теж проста гумка.
прошу пардону про петлі питання не помітив. Я насправді не знаю від чого вони. Мені це все так і дісталося як є.
потрібна річ крвсава
ніштяк )
ех як відремонтую фотик так ваще красиво викладу )
