Поліпшення звучання штатної магнітоли(частина 3)🔊 Апгрейд Bluetooth плати😎

Нарешті закінчую епопею зі штатною магнітолою (як мінімум на якийсьчас). Далі за планами тільки шумка і саб у полку. Але точно ненайближчим часом)

Що було зроблено до цього
1. Активував AUX
> 2. Замінив УНЧ (на TDA 7851L) та конденсатор (на 10000 мкФ 25В)
3. Замінив конденсатор ланцюга живлення +8 В (на 25В, 4700 мкФ), вхідні конденсатори на УНЧ (на плівкові) К73-17 (в), 63В на 4, 7мкФ), впровадив Bluetooth плату з можливістю керування черезмагнітолу Що потрібно було доробити.
1. Докупити зовнішню антену, щоб сигнал краще ловило.
2. Вирішити проблеми, що виникли у 2 частини. (дати стабільностіхустці)
3. Мікрофон, тому що той що був з хусткою виявився слабким. Ну ітепер пройдемося по пунктах > УВАГА! Багато у! ДляВашої зручності все розбито за пунктами) Приємного читання)

1 Зовнішня антена
1.1 Чому виникла потреба?
По суті, поки смартфон у машині — все чудово, але коли приїжджаєшна природу або ще кудись? -То, то ти не можеш відійти далеко, буквально тільки пару метрів від машини і то вже сигналспотворюється. Так як на хустці був роз'єм для зовнішньої антени, то вирішувалося досить просто. Спершу я десь на просторах драйвупобачив, що хтось докупив до хустки зовнішню антену і сигналпокращився кардинально, що прямо метрів 30-50 навколо машиниловить. Я чесно кажучи здивувався, але думаю треба спробувати, всеодно точно буде краще. 1.2 Що потрібно 1.2 Що потрібно Нам потрібнаWi-Fi антена з частотою 2.4 ГГц та посиленням порядку 3dbi. Роз'єммає бути IPX. І ще одна важлива річ, що потрібно не спрямовану (такі йдуть з хусткою на кінці), а звичайну (просто на кінці будезатягнуто термоусадкою). 1.3 Замовлення
Я замовив 2 штуки, одна трохи довша (30 см), а інша коротша (15 см) (буде як підстраховка якщо одна буде не дуже). Ціна 60 і 50 центіввідповідно. 1.4 Установка Все дуже просто, підключаємо в роз'єм івиводимо антену в зручне місце. Особисто я поклав нагору кенвуда (над cd чейнджером), оскільки є простір, який нічого не чіпляє іустановці не заважає. Але це вдасться зробити з довгим, короткийдоведеться кріпити десь так)

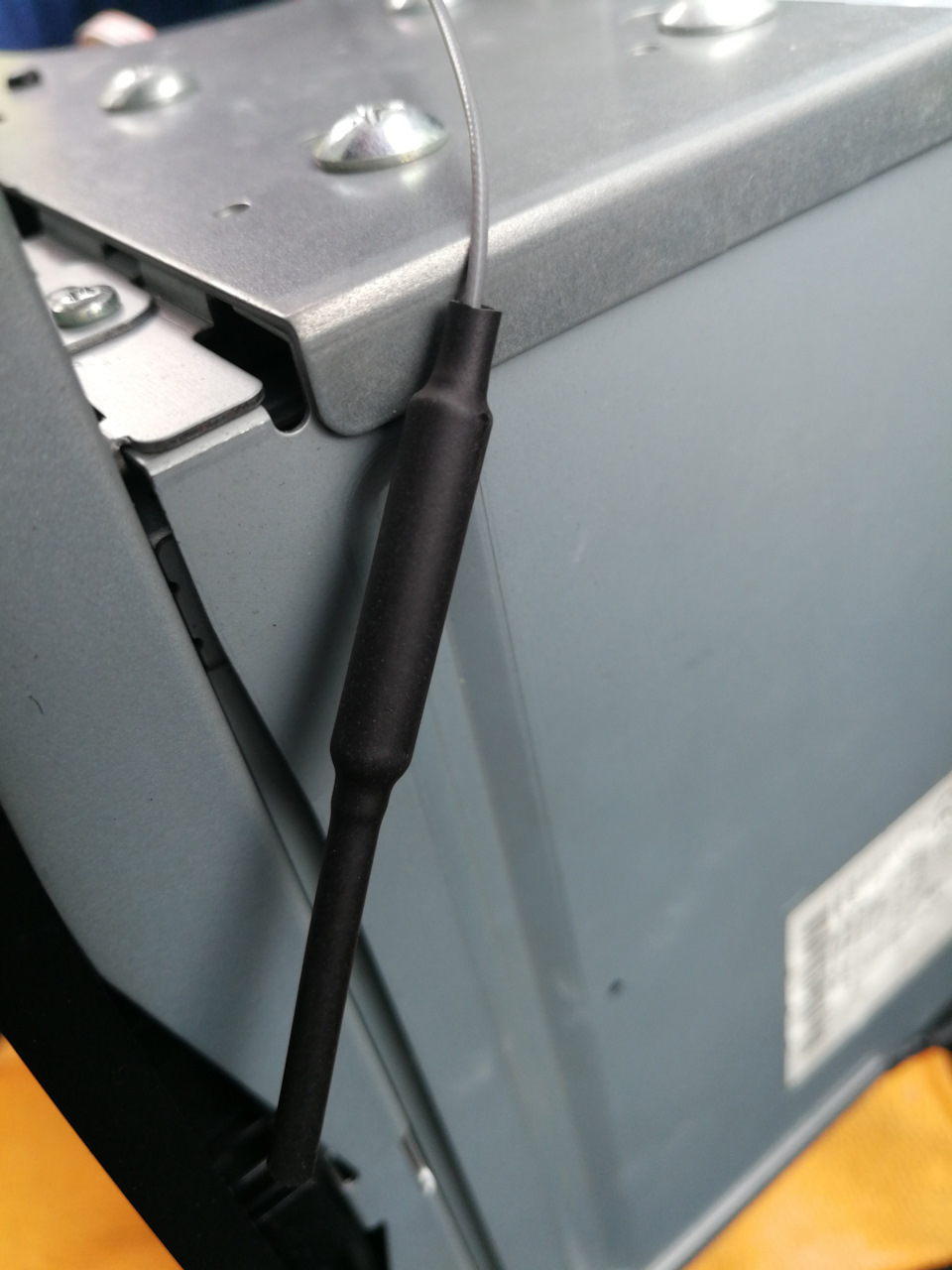

Антена на місці)

1.5 Результат
Справді сигнал посилився в рази, можна спокійно відходити відмашини на 30-50 метрів (ну якщо немає перешкод). Мої запитизадовольняє сповна. Коротка і довга за якістю зв'язку невідрізняються, але так як велика лягати там де мені хочеться, тозалишив саме її) Коротка залишилася просто так) ОднозначноРЕКОМЕНДАСЬЙОН)

< p>
2 Усунення проблем із хусткою
2.1 Коротко про проблему
Коли заводжу машину (кручу стартер) то хустка вирубується. І прицьому не завжди відновлюється. Впровадив перетворювач, який видаєстабільні 12В. Це допомогло, але все-одно іноді хустка вирубуваласябезповоротно! Допомагало лише заглушити машину, залишити на деякийчас і спробувати вкотре. Більше подробиць у цьому БП починаючи зпункту 2.4.

2.2 Вивчення причин та пошук рішення

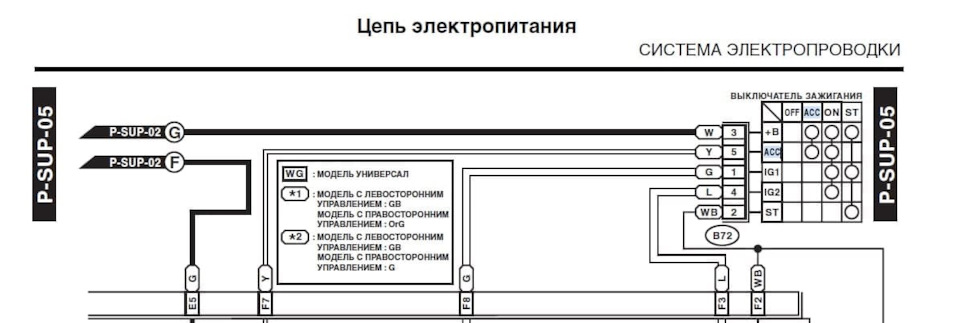

Спершу потрібно було з'ясувати наскільки сильно падає напруга умережі ACC. Спершу я перегорнув повний мануал у пошуках відповіді інатрапив на цікаві схеми (їх багато, нас цікавить блок праворуч).Звертаємо увагу на рядок ACC і колонку ST

За цією схемою (і іншим подібним) то в мережі ACC харчування немає, коли ми крутимо стартер. Ну що ж, озброївся механічним вольтметромі пішов вимірювати чи так реально. І припущення підтвердилося, покими крутимо стартер, то живлення відсутнє 0В! Що відрізняється відмого початкового припущення)
З харчуванням зрозуміло, тепер потрібно розібратися з тим, якповодиться хустка і як вирішити проблемку.
п.С. Так, можна було б повісити харчування хустки на постійне+B, але тоді потрібно було б виводити кудись вимикач (щоб плата незавжди працювала) або городити якийсь тригер з таймером нахарчування від +B, але коли надійде сигнал з ACC. І це зайвіманіпуляції, які мені не подобалися. Забираємо хустку додому, беремо зовнішній БП, вольтметр і починаємо проводити експерименти.)

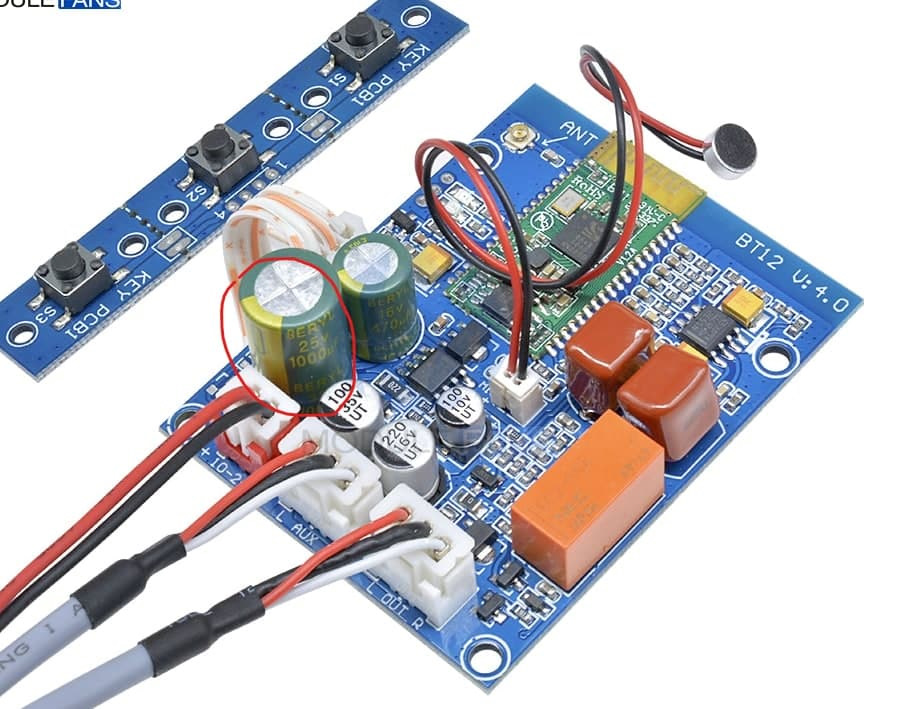

Перше, що я хотів з'ясувати, це коли хустка перестає працювати іколи вона перезавантажується. На хустці є світлові індикатори івони повідомляють, що хустка працює і активна + використовувавсмартфон і явно підключався. Робив вимірювання на вході живлення вплату. У результаті хустки вимикається при досягненні 6-7В. Післяцього вона перестає бути активною, АЛЕ не перезавантажується докинапруга не досягне 0В.Напруга плавно падає, як тільки вона досягає6-7В, то зв'язок втрачається, АЛЕ якщо машина завелася і яповертаюся в режим ON до того, як напруга на платі досягне 0В, товона не включається. І аналогічно, якщо я кручу стартер довго, хустка встигає дійти до 0В і успішно перезавантажується. І 3випадок, якщо крутити стартер дуже швидко, поки плата не встигневтратити напругу, то зв'язок залишається. Як тимчасове рішенняможна було підняти вхідну напругу з перетворювача і тоді час, Заяке хустка досягає 7В, незначно збільшилося. Деякий час так було, не сильно допомогло, Але я пішов далі) Багато хто знає, що якякийсь "акумулятор" нам служить вхідний конденсатор, який якразможе і довше зберігати напругу. Схеми цієї плати я не домігся укитайців, тому в бій пішла логіка та експерименти. На 1000мкФ, швидше за все він відповідає за це. Вирішуємо додати туди щеконденсатор і перевірити час, за який падає напруга. Спочаткуприпаюємо 1 на 2200мкФ і бачимо позитивні зрушення, але цього мало.Робимо пару з двох конденсаторів на 2200мкФ, припаюємо знизу іповторюємо експеримент. Я обрубував харчування на приблизно часскільки я кручу стартер. І в такій комбінації (+ вхідна напругабула на 18В) десь 3с спокійно переживало без харчування.

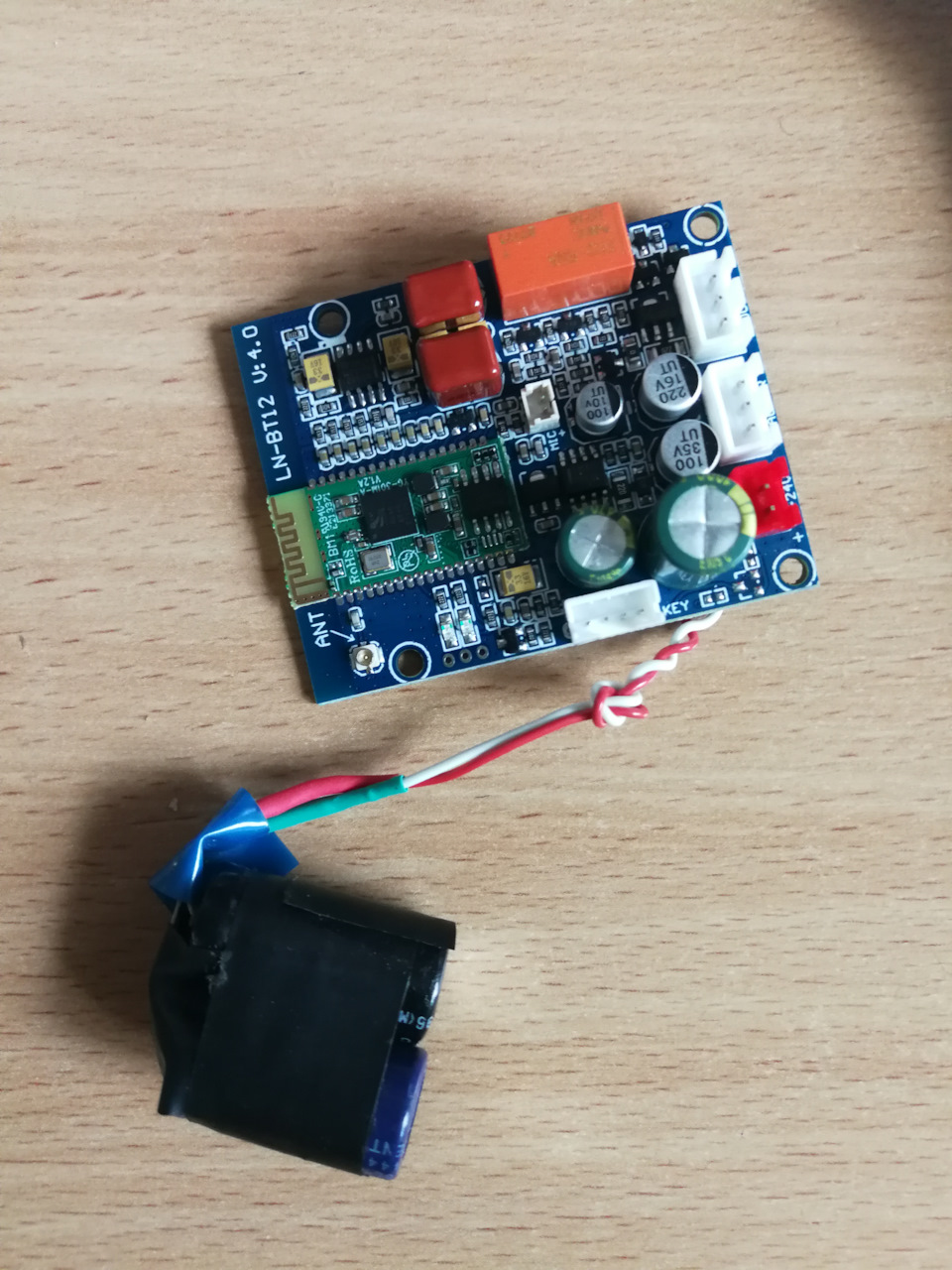

Вийшов ось такий дикобраз)

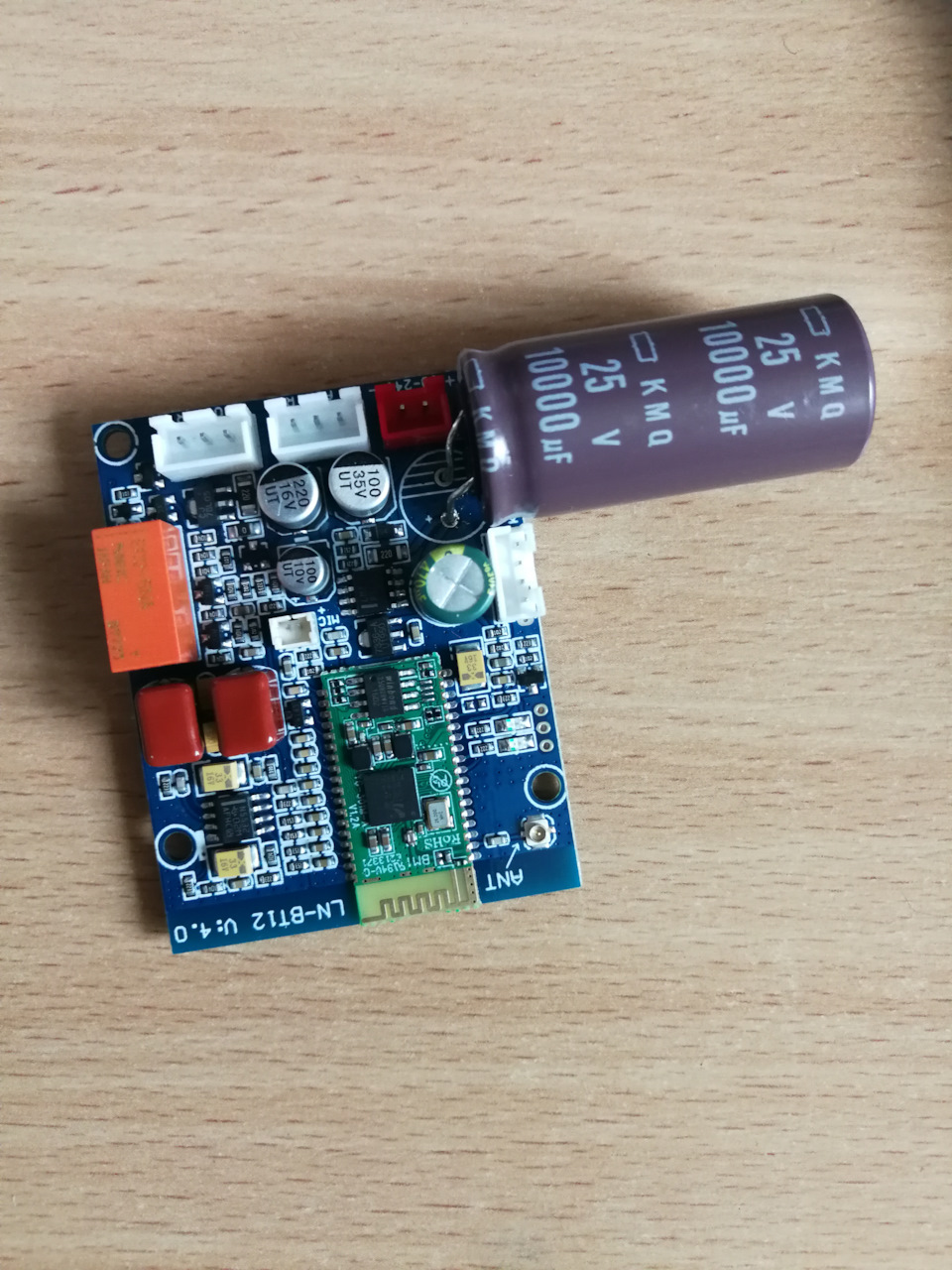

Було вирішено якесь час залишити і протестувати насправдітаке рішення. Як все гуд, то придбати окремий конденсатор іперепаяти на місце старого. 2.3 Фінальне рішення і встановленнярішення показало себе добре? Тому було вирішено шукати конденсаторна 6800мкф або 10000мкф (4800мкФ було б мало) і на 25В. На жаль, на4800мкФ не знайшлося і довелося взяти гіганта на 10000мкф, за тезапасу буде з головою) Насправді він зберігає харчування близько5с, а якщо НЕ слухати музику в цей момент, то ще більше)
Так як конденсатор величезний + я все ще наслідую філософію "всемає просто розбиратися/збиратися", то трохи поламав голову як бийого краще помістити, щоб не заважав штекерам і кріпленню. Урезультаті було вирішено нахилити його в бік від плати (на місцібуде НАД блоком перетворювача). Виглядає масивно і смішно)Встановлюємо все на місце. Тут також видно як антена йденагору.

2.4 Результат
Результат чудовий. Вже кілька місяців літаю і жодних проблем+звукстав загасати плавно коли вимикаєш запалювання.Сигнал дужестабільний та переживає падіння напруги без проблем. Загалом такожРЕКОМЕНДАСЬЙОН, у кого виникне подібна проблема) п.С. Короткийрецепт вирішення проблеми:Змінюємо вхідний конденсатор живлення з1000мкФ 25В на 6800/10000мкФ 25В + піднімаємо напругу, що входить, на перетворювачі до 18В (або інша близька до верхньої межі вашоїплати).

3 Мікрофон
3.1 Роздуми та вибір кандидата
Рідний був звичайний, але короткий і мені доводилося практичнокричати щоб мене чули і нахилятися ближче до панелі. Я пішов домісцевої крамниці електроніки, описав ситуацію, попросив порадитимікрофон і ті мені розплющили очі. Сказали, що по суті всі 2контактні мікрофони будуть +/- однакові і якщо я реально хочувідчути різницю, мені потрібен 3 контактний підсилювач. У них бувякраз один хороший варіант, який я собі прикупив.
Залишалося тільки 1 питання, звідки брати постійне харчування (тойсамий 3 контакт). Плата була розрахована на 6-15В, і отже братимузі входу від перетворювача (оскільки туди йде приблизно 11-14, 8В).Не з виходу, тому що там виходить 18В (що багато) і підсилювач змікрофоном добре переживає перепади напруги. 3.2 Установка 3.2> Следуя тієї ж філософії "все має просто розбиратися/збиратися"потрібно було зробити конектор, який дозволяв від'єднуватимікрофон. Було вирішено зробити так:
1. Взяти конектор на 3 контакти.
2. Одна частина йтиме на мікрофон (робитимемо довгу, щоб булобільше свободи для місця виведення мікрофона).
3. Друга частина йтиме на конектор мікрофона на платі (2 дроти) іна постійне живлення від входу перетворювача (1 провід).
Таким чином, мікрофон міг спокійно від'єднатися і в разі чого непроблема змінити. А в другій частині другий конектор можнавід'єднати від BT хустки і тоді просто висітиме 3 дроти відперетворювача з 2 конекторами (на 3 і 2 контакти). Тепер це все вкартинках:

З'єднання з мікрофоном вид зверху
З'єднання з мікрофоном вид знизу. GND - чорний (земля, йде відхустки), OUT - червоний (сигнал, йде від хустки), VCC - жовтий (харчування, йде від перетворювача)
Перетворювач. Внизу видно на IN+ виходить ще один провід, який йдена живлення мікрофона VCC. Коннектор на 3 контакти. Позначиликонектор квітами, щоб не поплутати. За кольорами описано вище.
Як з'єднуються дроти з перетворювача та хустки. Провід зперетворювача довший, для зручності. Все це диво в зборі) Мікрофоня вивів між кермом і приборкою, закріпив на двосторонній скотч.

3.3 Результат
Мене чутно Великолепно! Можна спокійно говорити, не кричати, нахилятися. Навіть пасажирів добре чути, якщо потрібно) Загалом цеще одна доробка, якою я ставлю ще один свійРЕКОМЕНДАСЬЙОН! />
Я радий, що розібрався з проблемою (це було захоплююче), реалізувавусі хотілки для BT хустки і тепер їжджу та кайфую. За планами намайбутнє я спочатку заявив, але це буде не скоро, тому що єпріоритетніші речі і поки мене все влаштовує на 99%). Загалом, сподіваюся це буде комусь корисно) І бажаю бути сміливішим у своїхбажаннях! Не просто розмірковувати, а намагатися продавати! Нехайчерез помилки, але в результаті досягати результату, адже воно тоговарте! І всім хорошого звуку! 🔊
