Предмова
Всім привіт!
Про звучання штатного ГУ сказано багато, повторюватися не буду, воно м'яко кажучи не дуже, особливо якщо слухати голосніше 24, до30 взагалі боляче було)
З цього почав розглядати можливі варіанти:
1) Установка рамки 2дин і купівля норм магнітоли. i>
За бюджетом середньо, АЛЕ потрібно знайти/зробити рамку і тим самимзіпсувати вигляд (ну це моє особисте, мені не подобається яквиглядають магнітоли в 2дин рамці).Ще більш/менш дивляться 2динмонітори, але все-рівно.
2) Схрещення норм магнітоли на штатні місця.
За бюджетом схоже на 1 але додається гемор/витрати на схрещення.залишається стандартна естетика, АЛЕ потрібно або самомурозібратися або ж знайти людину, яка все зріднить.
Бюджет кусається.Рішення мені найбільше подобається.Бо візуальнокрасиво, має андроїд і розширює функціонал до нескінченності (можнавиводити будь-яку інфу через elm327, підключити камерипередню/задню, допомогу та паркування, налаштування звуку додрібниць, навігація тощо). Кусається тільки ціна та + цінаустановки (або витрачений день)
4) Оновлення штатної магнітоли шляхом заміни підсилювача НЧ іконденсатора.
Найбільш бюджетний варіант. Відгуки різні, але ціна підкуповує і яктимчасове рішення відмінно підходить. Ну і зваживши всі за і проти, був обраний останній варіант. Хоча 3 варіант ідеальний, але якщовиберу його, то автоматично захочеться оновити колонки і зробитигарну шумку, загалом піде ДУЖЕ БАГАТО ГРОШЕЙ) Вибір потрібнихкомпонентів і замовлення
Начитавшись форумів було вирішено міняти штатну TDA 7384 на TDA7851L. І брати конденсатор на 10000 мкф 25 В. Для довідки. — Чому7851 а не 7850? Так, нехай трохи зменшили вихідну напругу, але зате попрацювали над тепловиділенням і дана версія не має такихпроблем із перегрівом як попередня модель, ну і так по дрібницяхзробили доробки.
— Чому саме версія L, а не F чи інша? У цьому випадку різниця небуде відчутна, а в ціні різниця є, F - ідеально найкраща, але вонамає тільки одну додаткову фічу, яку на цій магнітолі неспробуєш.
< Було 2 альтернативи де взяти:замовити у китайців або взяти замісцем у нас. У Китаців був тільки 1 плюс - це ціна, але всімікросхемки були випаяні зі старих плат (було видно по ніжках івідгуків), яка саме специфікація трапиться - лотерея, хоча багатохто тримали 3, 2 кому (деякі 2, 6 кому). Були звичайно і нові, алекоштували ще дорожче, ніж у нас. Тому полазивши українськимисайтами знайшов чола з Дніпра, який продавав окремо мікрони (нові)і в комплекті (+ конденсатор і термопаста). Поговоривши трохидомовились про доставку набору (220 грн. + 50 грн. За доставку).Ось посилання на його профіль на OLX. І ще раз передаю спасибійому! Замало в чт, щоб у пункт забрати і на вихідні поїхати додомуі зробити все з батьком разом. Як за планом у пункті приходить смс, що можна забрати, я беру мультиметр із собою, йду одухотворений наНову Пошту, а ті кажуть все, це відділення не працює, подзвонилоначальство 20 хвилин тому і сказало, що це відділення тимчасовозакривають і всі посилки перевезуть в інше відділення і там ужеможна буде забрати десь за 2 дні. ОБЛОМІЩЕ! Справа в тому, що тамдовкола ремонтують дороги і було проблематично дістатися вантажівкидо відділення. Так що довелося все перенести на тиждень вперед) Упонеділок прийшов, перевірив опір між 3 і 5 ніжкою - точні 3, 2 кім, забрав і чекав вихідних.

Безпосередньо процес заміни
Перша складність — зняття магнітоли) Основний провід заходить влівоза рамку і йде між рамкою і бічною "стінкою" де роз'єм поєднаний зкліпсою тримається на рамці. Тому ліворуч відкручуємо не тільки 3болти, але й ще 2 додаткові, які тримають бічну "стінку", зніматиїї не обов'язково, досить трохи відсунути вбік, щоб пальці змоглидістатися до кліпси, відстебнути її від рамки і від роз'єму. Фотона жаль не зробив, був дуже радий що закінчив мучиться)
Після того як дістали цю громадину починаємо її розбирати) Трохиопустив знімаючи металеві "вушка", бо мабуть ніхто ніколи їх незнімав і затягнуті вони були знатно . Оскільки даючи певне зусилля (після чого страшно крутити) болти не піддавалися і стояли дома. Явже думав, що треба спочатку щось інше відкрутити, щоб дати волю, але це було безглуздо. У результаті потрібно було ще сильніше датизусилля, взяти зручнішу викрутку і з гарним звуком (зняття змертвої точки) болти відкрутилися. >

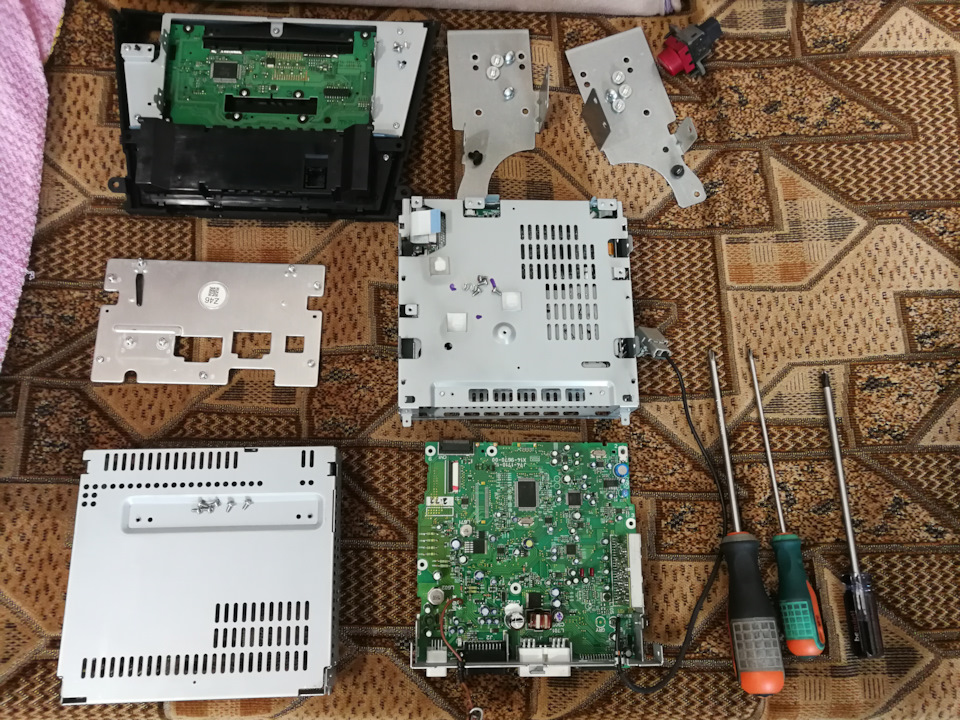

Ось так все виглядає у розібраному вигляді)

Розглянемо наших кандидатів на виліт докладніше:

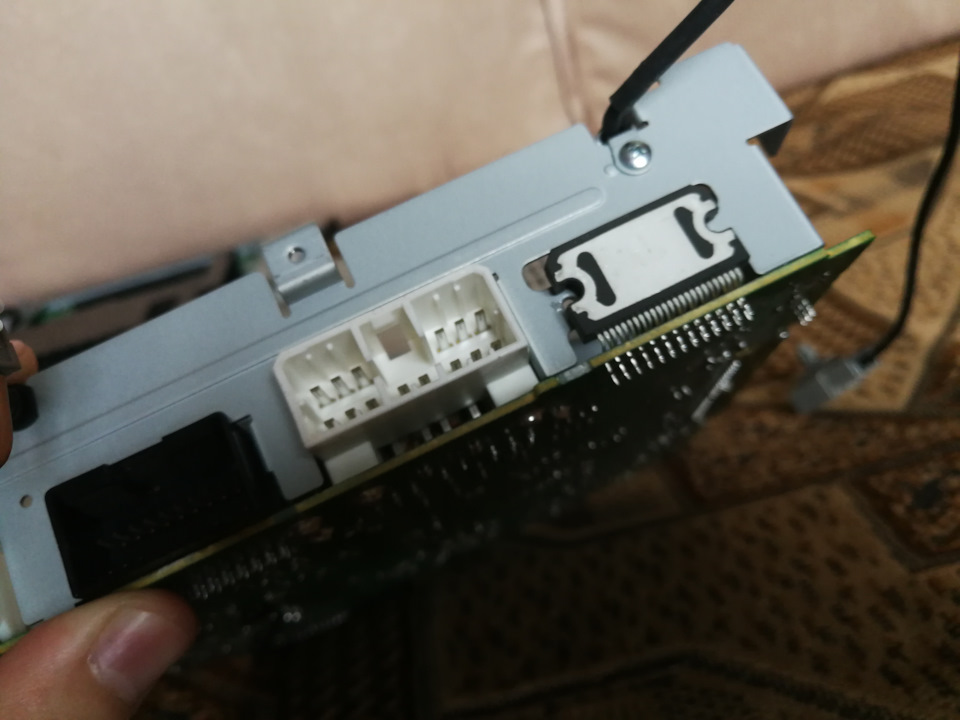

Ось бачимо нещасний старий підсилювач НЧ.<

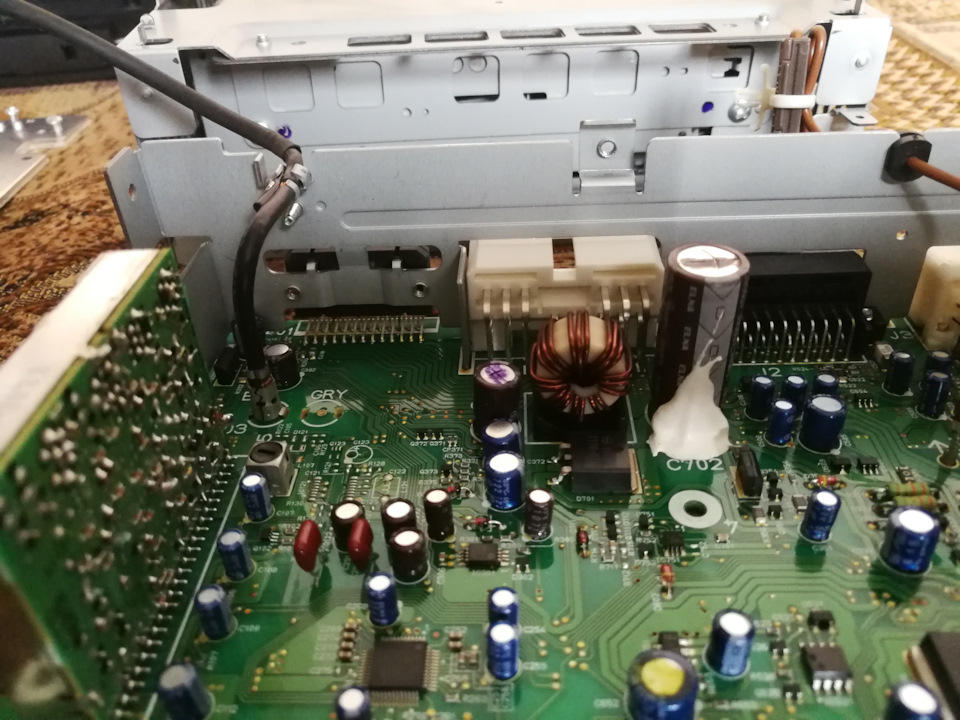

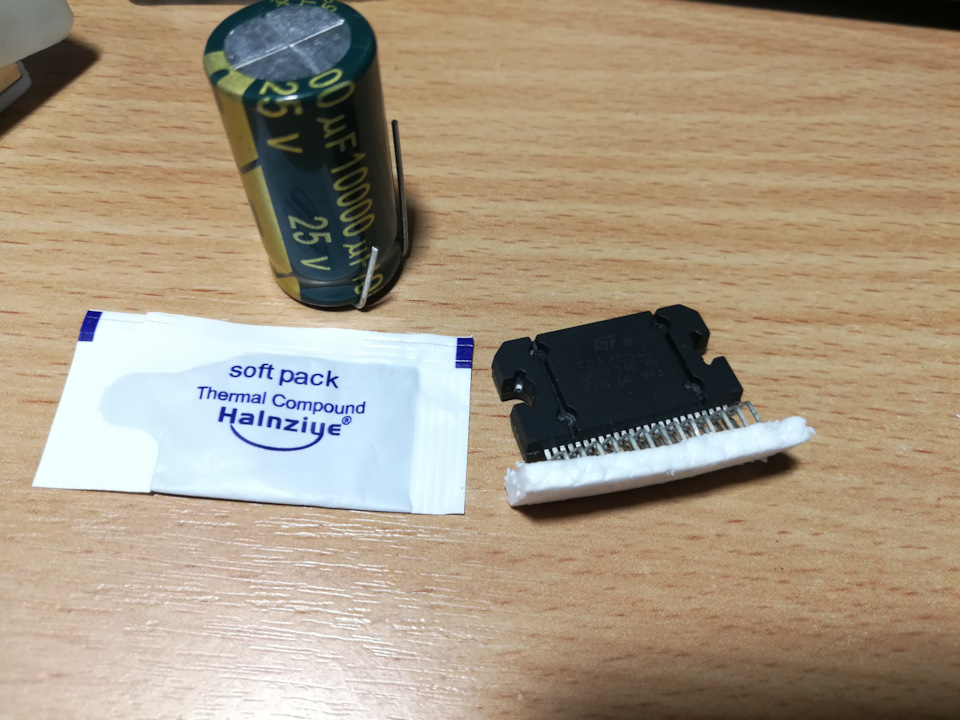

З цього боку бачимо контакти кріплення підсилювача НЧ і потрібнийконденсатор. А це набір того, що скоро буде всередині нашоїмагнітоли. Конденсатор 10000 мкФ 25 В і підсилювач НЧ TDA 7851L ітермопаста) До речі термопаста була не зайвою, бо стандартнавиглядає так собі і не впевнений що забезпечує належну термовіддачуна корпус.

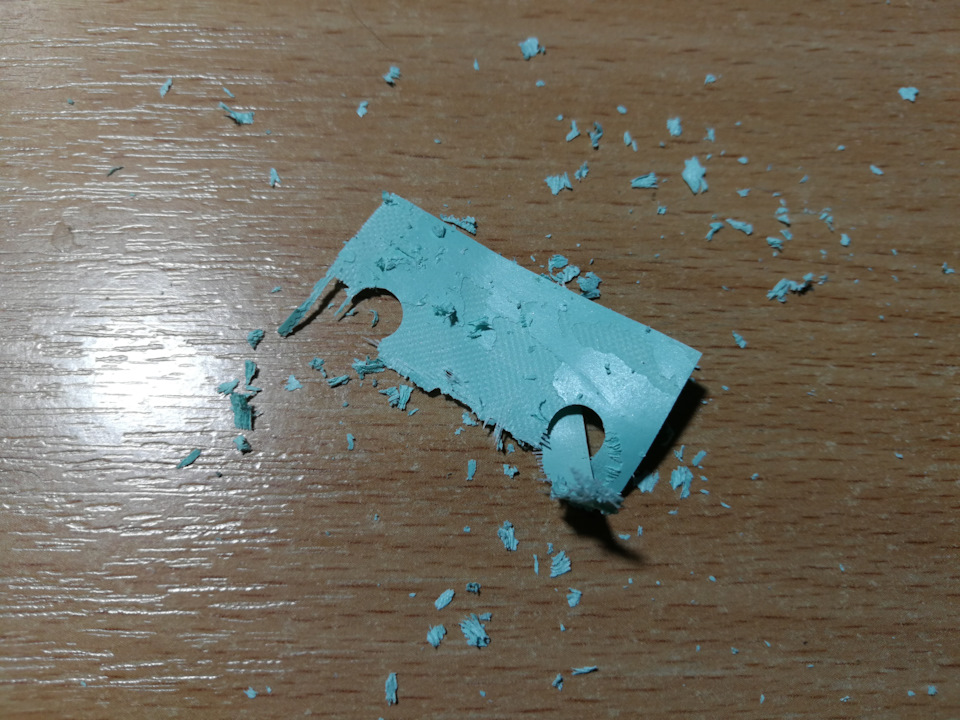

От та штатна термопаста, яка довелося віддирати від задньої стінки.простому. Відкусили всі ніжки і потім прочищали кожне місцекріплення, видаляючи залишки ніжок. До речі стара мікрога взагаліне тримала стабільно ніякого опору і значення були до 1, 2-1, 4 коммаксимум, а так в основному менше 1 ком, мабуть їй вже було доситьпогано)
От власне Далі встановлюємо нову Мікруху і конденсатор на місце.Перевіряємо щоб усі контакти мали хороший контакт із платою.
Новий підсилок НЧ на місці)
Вигляд з іншого боку разом з новим конденсатором)
Вигляд зверху)
Наносимо нову термопасту .
З'єднуємо з блоком клімату.
І акуратно закриваємо задньою кришкою з термопастою. Далі збираємодо кінця. Беремо все і йдемо в машину перевіряти)
та різних стилів), щоб оцінити різницю. І що за підсумком? РІЗНИЦЯЄ! Її чути. Якщо звести до мінімуму то результат такий:Звук ставчистішим, набагато чистішим! З'явилися приємні низу (і якийсь бумбум без саба) 🤘
— Верхи стали чистішими і приємнішими!
— З'явилися частоти, яких раніше зовсім не було чути!
— Можна слухати на великій гучності без болю у вухах, навіть здеяким кайфом)/>
— АЛЕ стало краще помітно, що треба шуміти двері, бо вібрація тадзвін на певних низах це щось.

Висновок< /
Тобиш сказати, що різниця прямий ВАУ, однозначно не можна. Це можнапорівняти з переходом з бюджетних навушників на більш дорогі таякісні (також з'являються нові звуки, приємно слухати і т.Д.). І зурахуванням ціни та витрачених сил – це дуже круто! Спочатку думавщо це самонавіювання, але потім як проїхався з людьми, хто чув до іпісля, то вони самі відзначали різницю (хоча я часом навіть нічогоі не говорив). Тепер я задоволений їжджу з музикою, навалюю восновному на 33-35 і кайфую в дорозі 😎 І замислююся про шум дверей🤔
Якщо хто хоче бюджетно оновити звучання — рекомендую!
п.С. На мій смак ідеальне налаштування:Баси:3, Середні:3, Верхи:-3 (бо пищать сильно). >
Маючи мануал нашим кенвудом, знайдений у просторах інтернету, явирішив вивчити як там все влаштовано і розібратися в деякихмоментах.

Ось власне діаграма, яка допоможе нам розібратися в деяких моментахі отримати відповіді на питання) Майже головний винуватець всьогоце елемент IC221 (виділений червоним), він же аудіо процесор(E-TDA7406), якому я не зміг знайти альтернатив, на що замінити.Він керує еквалайзером, він маніпулює з вхідним сигналом і видаєте, що вже обробляє підсилювач НЧ (який ми змінювали, виділеносинім) і видає на динаміки.

У схемі видно, що в залежності від вхідного джерела коригуєтьсяпотужність сигналу. Наприклад:
FM:-0.3dB/CD:+6.6dB/AUX:+2.6dB. Що власне багато хто помічав, щорадіо звучить найтише, потім аукс, і найголосніше йде CD. Нарахунок останнього, то сигнал з CD попередньо ще коригується, що ідає кращий результат з наявних.
2) Дуже дивний розподіл потужності (як на мене). На фронти як є, азад АЖ -30.0dB. Через це й відповідь на кілька запитань. Чому кращебрати джерело на саб із фронту. Чому при рівному розподілі заднідинаміки майже не чути (для мене ідеал +3 на зад). Зазвичай, начебто, на зад йде все бум-бум і більше потужності направляютьсаме туди. Хоча я не експерт у цьому і можете мене поправити вкоментах.
І насправді така маніпуляція з вихідним сигналом урізує десь 15dBвихідний потужності точно. І тому, замінивши цей процесор і щекілька інших деталей можна було б ще краще оживити штатнумагнітолу, але це вже не мій рівень і я без поняття як це зробити ікуди копати)

Висновок
Сподіваюся ця інформація була комусь корисна) З радістю відповім напитання, що виникли) Всім дякую за увагу і тим, хто подужав цей докінця 👍<
п.С. Цього ж дня лагодив пелюсток повітроводу і усував скрип, алецей БП і так вийшов великим, тому напишу і залишу посиланнятут.

"
