Предмова
CD Диски це звичайно ж добре, але на дворі 2020 рік і як би всямузика у мене на телефоні, все відсортовано та відфільтровано) Іприродно обурював той факт, що не можна було підключити телефон домагнітолі і послухати, а ще більше дивував факт, що є клавіша AUX, а виходу зовсім немає ... Нонсенс) Отже було вирішено активуватиAUX! , Що по суті є 3 варіанти:
1) Замовити оригінал за овердохрена 💰 (рілі не розумію за що такаціна за оригінал)
2) Замовити у китайців готове рішення (але воно було сумнівноїякості + доставку чекати довго), суду ж можна віднести вже місцевівироби за 300+ грн, що також виглядало сумнівно)
3) Зробити самому)
Ну і природно був обраний варіант зробити самому) Бо кроки докладнорозписані жодного разу на драйві (наприклад тут, тут і тут), та йвзагалі все досить просто)

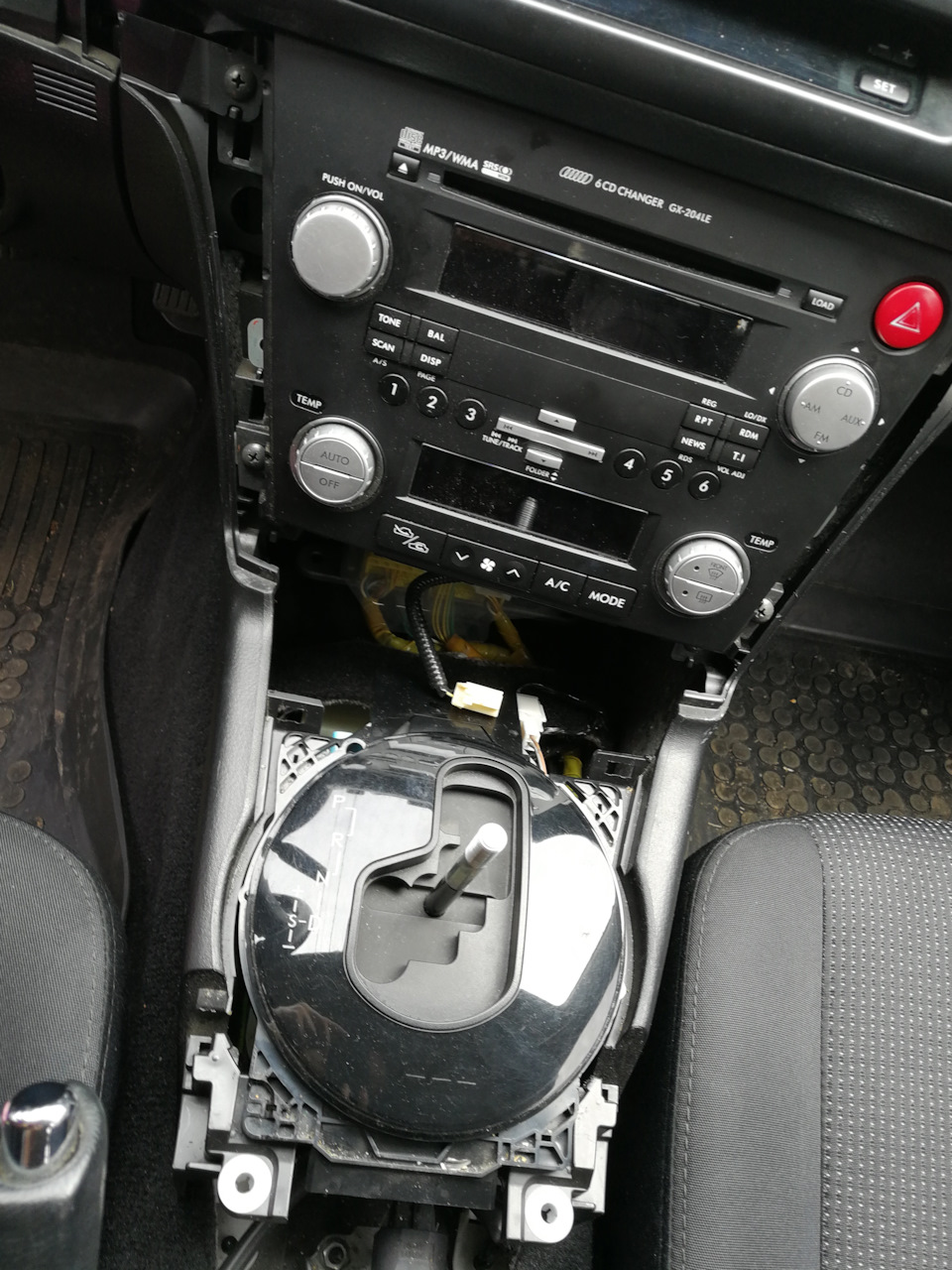

В принципі для мене було найважливішим це куди контачити 3 контактиз дроту + 1 провід з маси. У зазначених постах це розказано і неповторюватимуся. Опишу суто мій підхід щодо компонентів і трохитруднощів, з якими зіткнувся) Крок 1 — Розбірка магнітолу доситьдобре розписано до мене, єдине вкажу парочку корисних моментів:
1) так, зручно перевести селектор на драйв і зняти ручку, АЛЕ цеможна робити і при вимкненому запалюванні) Коли знімаєте круглурамочку, то ліворуч/спереду буде отвір і якщо натискати туди, тоселектор можна пересувати) Головне, не забудьте потім перевестийого в початкове становище, а то почуєте досить неприємний звук) 2)попільничка може важко піддаватися, потрібно впертись вгорі, азнизу тягнути на себе) У моєму випадку, чи то ніхто не лазивусередину, чи все дуже акуратно було зроблено) Маю на увазі, що яне зміг витягнути нормально магнітолу, бо дроти були акуратноскручені і обмотані ізолентою, що довелося лізти з ножем у тонкущілину і розрізати. Також була розібрана центральна консоль. Тутвсе виявилося досить просто, відкручується 2 болти які розташованіближче до заднього дивану за заглушками, потім знімається ручник (краще тягнути починаючи від основи), далі піддягається кільказасувок біля селектора і все, тепер можна піднімати і дістатисявсього що потрібно. У випадку це стандартна заглушка, кудивставлятиметься aux-мама)
Заглушка закріплена на 2 засувках, досить тугих, але дістатиможна)

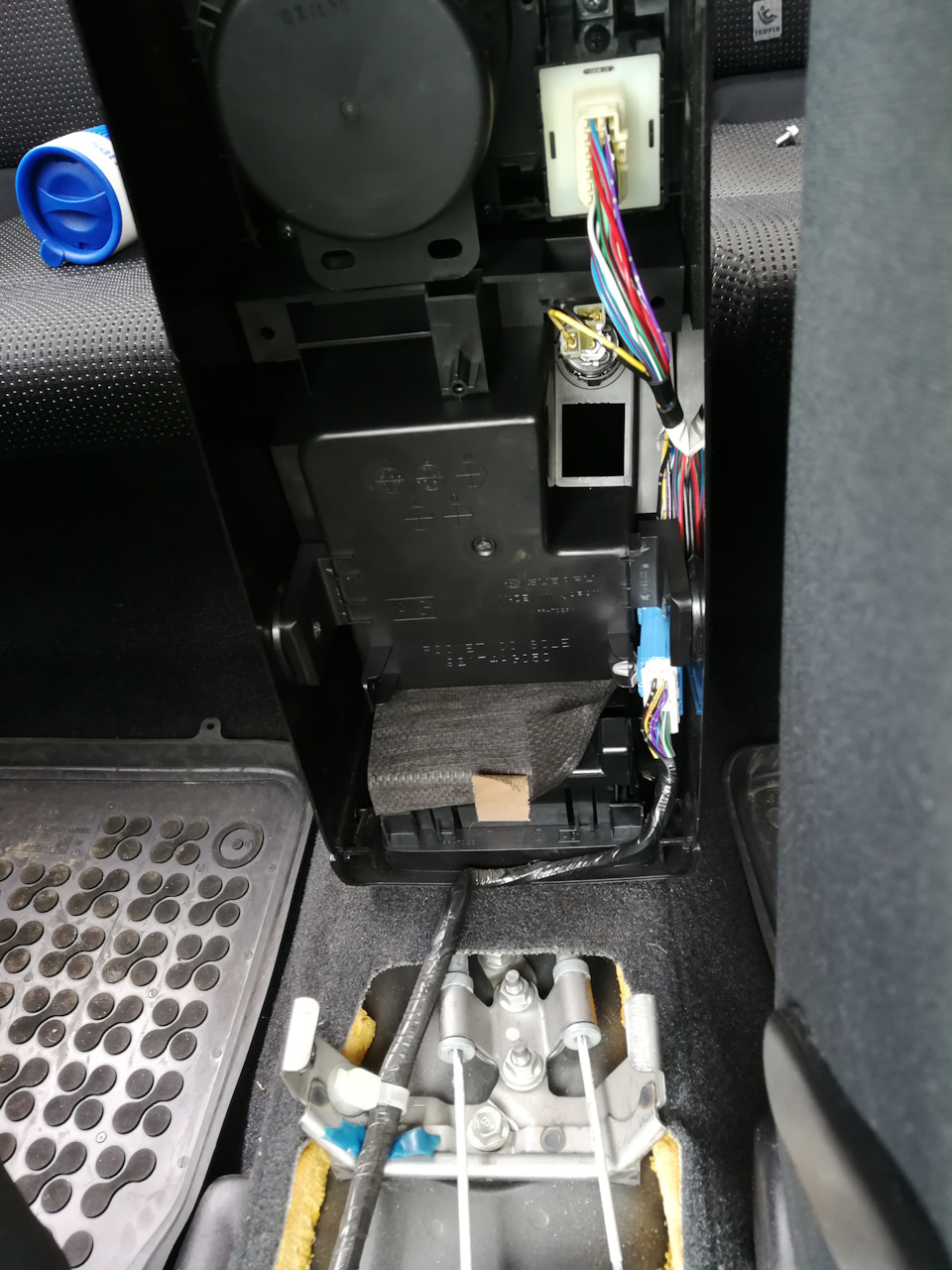

Піднявши консоль бачимо майбутній шлях де ляже кабель)

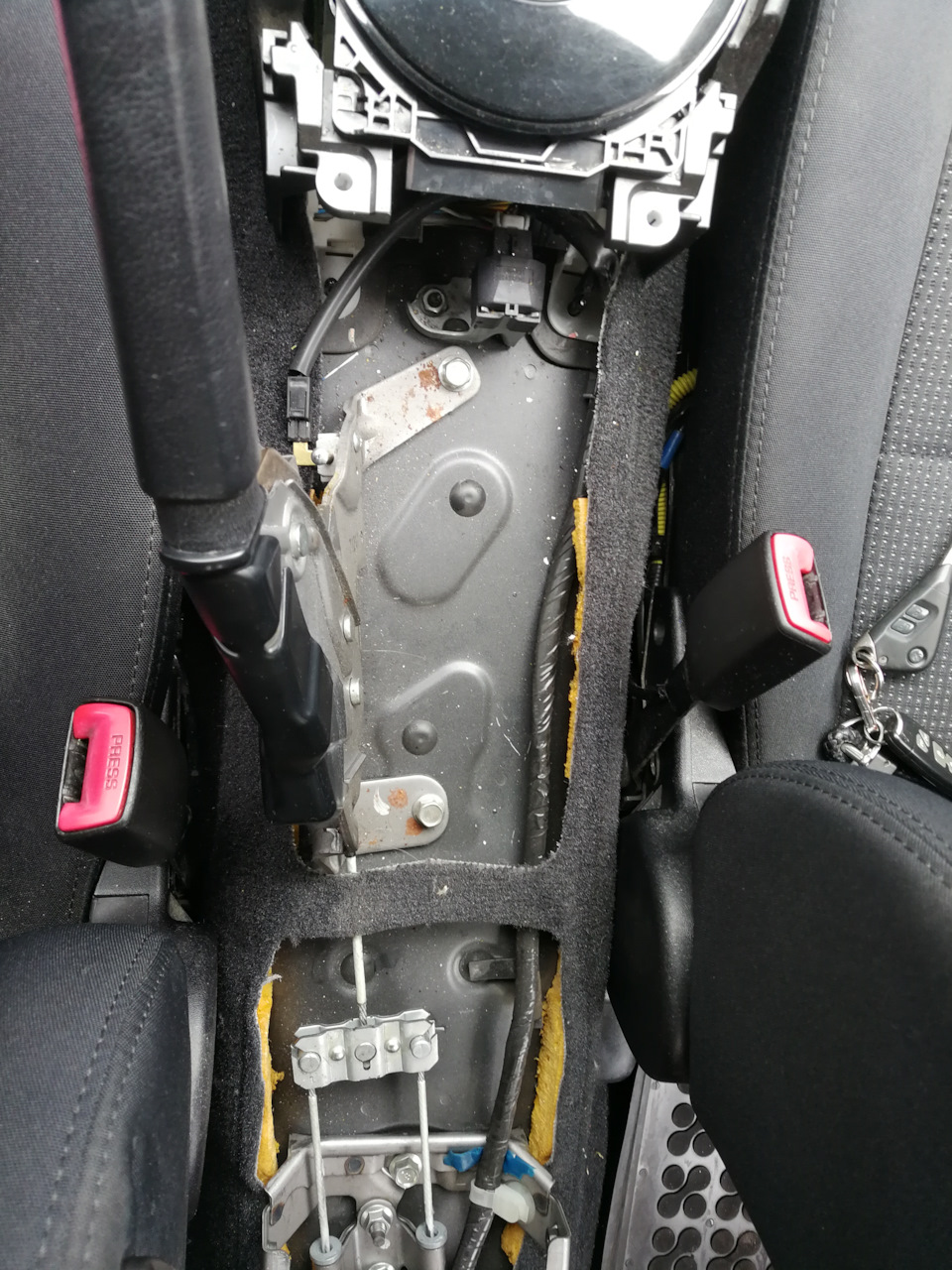

Піднесена консоль і вид на нутрощі

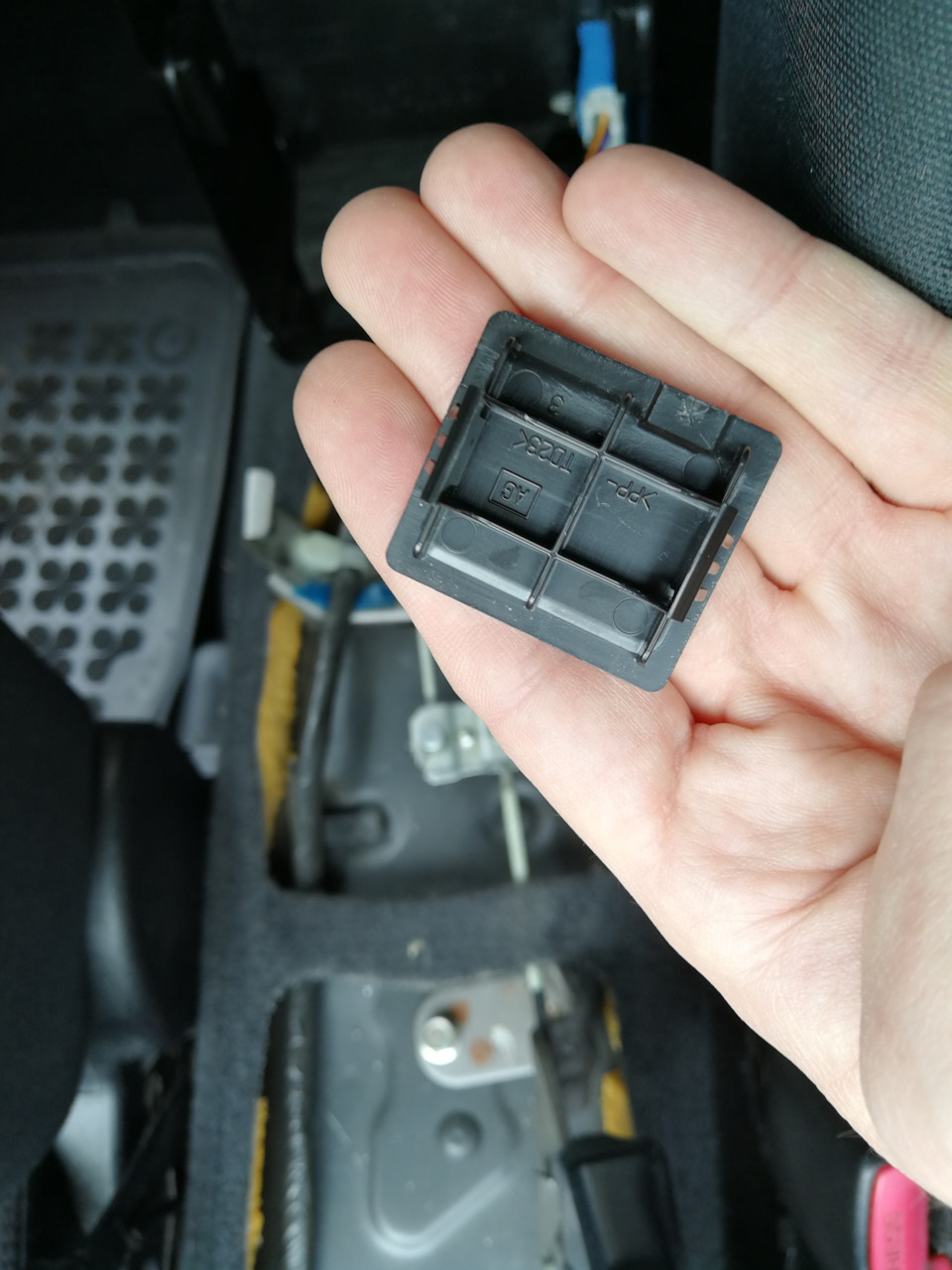

Власне заглушка, яку потрібно було дістати
Крок 2 — Підготовка матеріалів
Я вирішив вчинити щодо хитрому. Так як я вирішив, що в підлокітникубуде роз'єм "мами" і мені потрібний буде кабель mini-jackтато-тато. Тому я вчинив так, придбав 3 речі:
1) Кабель mini-jack тато-тато на 3м (1, 5 м від магнітоли допідлокітника і 1, 5 м маленький кабель тато-тато)
/>
2) Гніздо "мами" для mini-jack (головне було знайти з шайбою, нажаль металевого не було в наявності, довелося взяти трохи простішез пластиковим корпусом і квадратний)
3) Контакти BLS і BLD (конкретно металева насадка з тих пищалок, які зазвичай розбирали люди)
І як би все)
Крок 3 — Реалізуємо задум
Суть мого задуму проста. Бо довгий кабель не особливо дорожчий закороткий, він розділяється по підлогах, до одного кінцяприєднується "мама" і відрізається "тато". Потім до другої половиниприєднуємо відрізаного "тата" і за підсумком маємо короткий "тато-тато" та "маму" з кабелем та вільними контактами (на якіодягаємо контакти та підключаємо в роз'єм на магнітолі).
>
А тепер все це докладно в картинках)

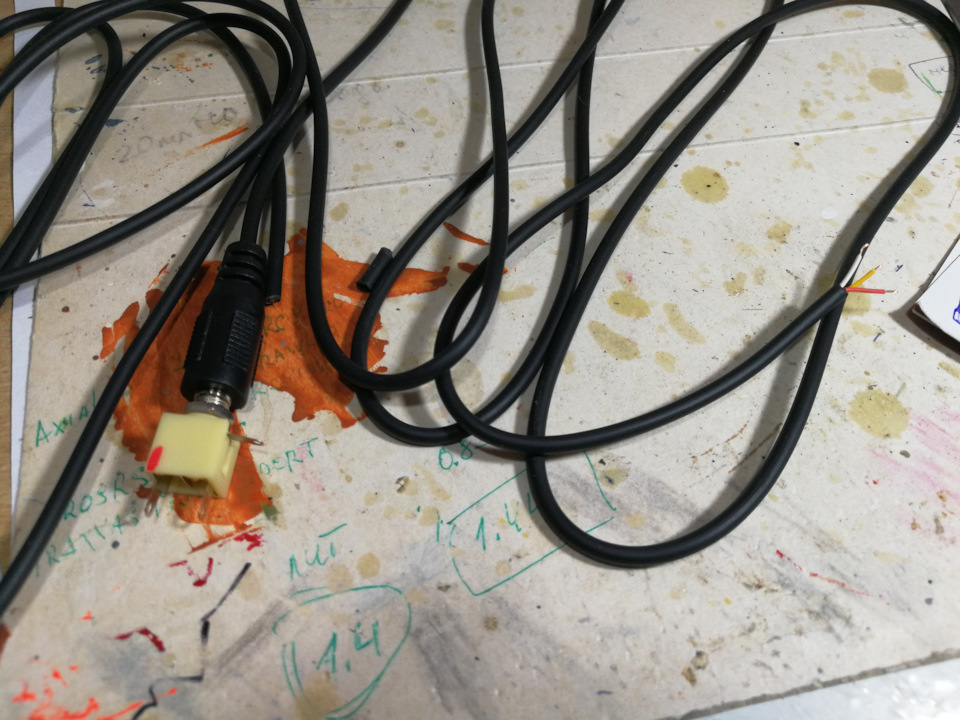

Розділяємо кабель
Відділяємо тата на одній половині. Отримуємо окремо штекер тата тапровід. На вільний провід приєднуємо з одного боку маму, а з іншогобоку одягаємо контакти. Заодно знаходимо вдома хороший і невеликийкабель для маси. З одного боку вішаємо контакт, а з іншого простооголюємо. Настав час зробити маленького тато-тато) Ізолюємо коженпровід усередині термоусадкою… І звичайно ж зовні також ізолюємотермоусадкою. Лайфхак:щоб кріплення було жорстке, то підтермоусадку заливаємо трохи гарячого клею (через пістолет), потімсаджаємо, зайве прибираємо і місце з'єднання буде жорстке і хороше.провід на масу.
З заглушкою з підлокітника дії прості. Просто робимо отвір (явикористовував свердло, а потім ножем зайве вирізав, бо пластмасатрохи гумова і залишається спідничка). А далі вставляємо "маму", закріплюємо гайкою та КРАСА)
Власне отвір. Але це в процесі, бо довелося ще глибше зробити, щобгайка нормально затягнула і штекер міг добре вставитися.Такождовелося трохи збоку пластик підрізати через особливостіконструкції мами.
Вставили маму в підготовлене місце. >
Ну і залишилася справа за малим просто впровадити все в авто)
1) Спершу впихуємо заглушку назад у підлокітник.
2) Потім проводимо провід під консоллю, під селектором акпп, зарамкою та виводимо до задньої частини магнітоли.
3) Підключаємо контакти до роз'єму. (схема підключення є узазначених вище постах).
ПРИМІТКА. Роз'єм буде навіть якщо у вас нема кнопок мультимедіа накермі. А то я щось ступив, намагався так пропхати і дивувався чомувоно не працює) Ви повинні побачити наконечник контакту, як на вжепроставлених контактах.
4) Підключаємо провід, який піде на масу.
Підключені контакти в роз'єм.
5) Кидаємо провід на масу. Я закручував на вільне вушкомагнітоли.
Не лайтеся) Знаю що рішення не супер, але головне є результат)
6) Затаївши дихання, включаємо запалювання, натискаємо на AUX ібачимо на дисплеї ці заповітні 3 літери! Підключаємо телефон, вінбачить гарнітуру, включаємо музику та звук пішов)
п.С. У моєму випадку роз'єм мами вимагав доробок, бо з'єднувалисямінус та правий канал. Але це легко усунулося і потім краса)
Підсумок
Звук трохи тихіше, ніж через CD диски, але все ж нормально) Дивнийбаланс (але з цим я пізніше розібрався вивчивши схеми, в даниймомент знаю і розповім як писатиму про апгрейд штатної голови)Головне був результат, я тепер міг слухати музику з телефону) Я бувмегазадоволений)
< /
Бонус
Цього ж дня, відразу після цього, взяв братика і поїхали мінятимасло і фільтри і поїхали вже з МУЗИКОЮ)<
Масло старе було ще норм, хоч і проїхало 8-9 к.
Масло:motul 8100 eco-lite 5w-30 (вже 4 до проїхав, начебто не жере, хоча на трасі доводиться іноді тапку в підлогу для обгону)
Масляний фільтр:mann w 67/1
Повітряний та салонний фільтр:Blue Print.
"
