Про складання написано багато, ДУЖЕ багато.
Але я опишу ті моменти, з якими сам зіткнувся.
Патріотівські кулаки збирав перший раз .
Довелося переглянути бачки, і перечитати блоги та бортжурнали.
Повторюся, мої кулаки спочатку були на підшипниках, мені цяконструкція зовсім не сподобалася.
Але бюджет сильно обмежений, та й чашки на ШОПК вжепереварені.Добре, нехай поки будуть підшипники.
І так, перше на чому я завис - регулювання співвісності кулі ікулака. Тимкенах було все просто, накидай прокладочки, і ніякихпроблем.
А ось на спайсерах – більшість людей виставляє по відстані від кулідо припливу на кулаку.
АЛЕ, кулі я полірував І полірував місцями досить глибоко...
Одним словом, сам собі створив проблему.
Спочатку – виставив за вищеописаною методикою. Втопилися шкворневігайки.На одному кулаку відстань була однакова, а ось на іншому -різниця була близько 3-х мм.
На майбутнє потрібно зробити собі оправку, але це буде потім.Проблему вирішив наступним чином.

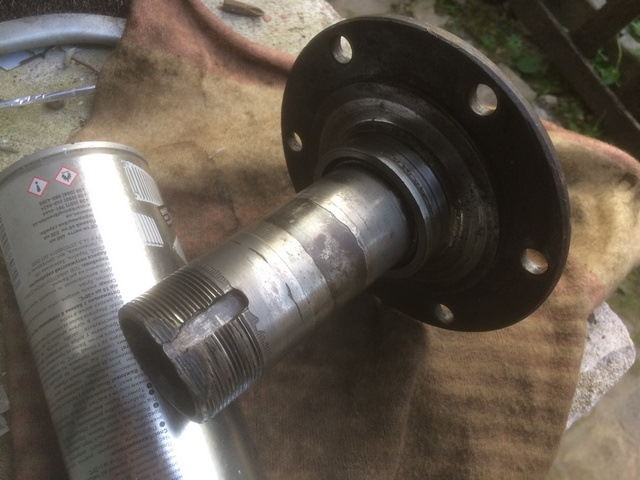

Нарив у металобрухті вбиту цапфу зі спиляним різьбленням (головне, щоб внутрішня поверхня труби не була пропилена ШРУСом)
убита цапфа

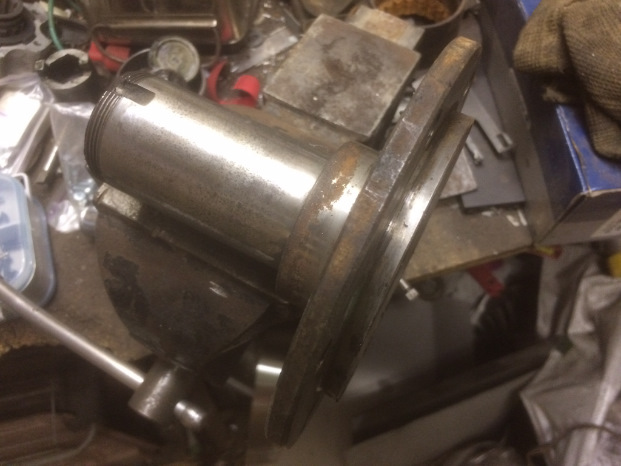

Обрізав її з боку різьблення (конкретний розмір не скажу, підрізавкілька разів).
Завдання — обрізати настільки, щоб зазор між цапфою та ШОПКом бувмінімальний (у мене вийшов 1мм)

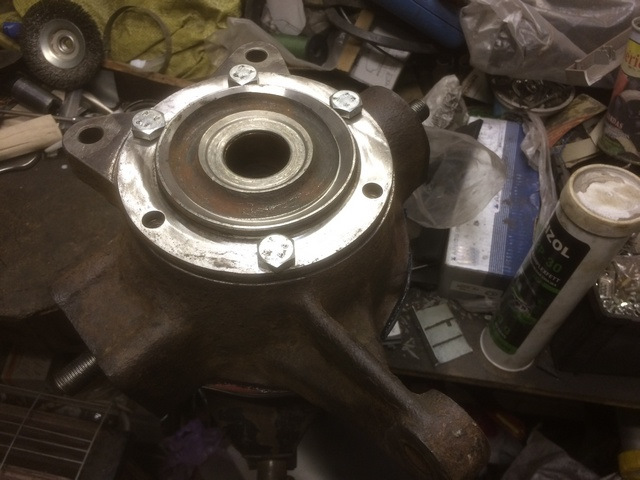

Шліфанув зовнішню поверхню, (щоб не було задир) і прикрутив е:е докулака зворотним боком. Шайбу розбігу ШРУСа з ШОПКа потрібно ЗНЯТИ! Для центрування, довелося надіти на болти кілька шарів термоусадки (щоб болти щільно входили в отвори цапфи.
br/>

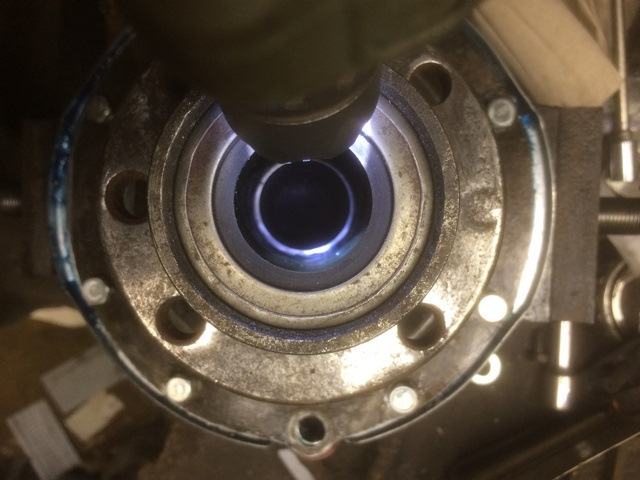

Далі – все просто, перевертаємо "конструкцію" цапфою вниз, світимовсередину ліхтариком - і крутимо регулювальні гайки виставляючиоднакову відстань (або зазори).
Для повторної перевірки – відкручуємо цапфу, і провертаємо е:е напідлогу обороту. Далі, затягуємо шворня (дуже добре затягуємо) ірадіємо виконаній роботі.
Якщо у кого є варіанти оправки для центрування — прошуподілитися.
Коментарі18
Я не зміг примастити штанген рівно. Виливка кулака вся крива і явно не пристосована для вимірювання по ній. В результаті такого регулювання-шрус намертво закусило у втулці. Виставляв у результаті по легкості обертання шруса. Якщо його втулка не закуш...
Я за себе говорю з цієї 5ки. І вистачить срач розводити. Всі розумні, всі всі чудово знають
Конструкція не передбачає точного регулювання ШОПК та шкворнів, все на око для ремонту в полі. Спецтехніка лупцювати!
конструкція передбачає регулювання з точністю 0,2мм, читайте документацію. Спецкоментатор, епт. Аффтор кулі шліфанул і не може виставити як належить.
Ну розумник у шлях дотриматися інструкції. Особливо вимірюючи у зазначених місцях.
уже років 5 як замінив шкворні за інструкцією. Сальник і бронзова втулка цілі досі. У чому проблема - то?
У тому, що виставляєш 0,2 на кшталт а в реалі +- кілометр і нічого з цим не зробити, конструкція така.
щонайменше 5 осіб, які підтримали мій коментар, мабуть, змогли виставити без кілометра. Є гарне відео від Хасана (Ваксоїл) щодо заміни шворнів. Там показано як тримати штангель, щоб не було +- кілометр
Зрозуміло, ще п'ять людей не знайомі з точними вимірами.
Ви впевнені, що ці п'ять осіб зможуть відрізнити кульову опору від шворня або вкладиша шворня або хоча б можуть користуватися штангенциркулем і зможуть ти межу вимірів штангенциркуля?
межа вимірювання штангерциркуля ? Він то тут поі чим ? А ну ка дайте відповідь метрологу, яка межа вимірювання штангелю ? швидко, не гугля
Шановний!Швидко, не гугля можу Вам наговорити багато гидоти, Ви не на іспиті як екзаменатор.
про те, що ви тільки на гидоті і здатні, плутаючи межу вимірювання, похибку і ціну поділу. Куди вже вам шопк виставити без кілометрової точності
Ну ось бачите як добре, завдяки мені Ви змогли продемонструвати свою освіту, інтелект, знання, пізнання, досвід і найголовніше своє виховання та культуру, при цьому не сказавши жодної гидоти.
Та є така наука, але щоб реально все що ти написав визначити потрібно купа вимірювань зробити і тоді з більшою точністю можна визначити потрібну величину. Так в жодній установі метрології не роблять, а просто порівнюють дві величини по відношенню до ...
після таких слюсарів, все й розвалюється за рогом! Так-так, на око точно, без динамометра ГБЦ простягне - ваще крутий хлопець, 30 років стажу ... Раджу хоч раз після такого майстра перевірити зусилля затяжки наприклад, а ГБЦ краще не перевіряти - все...
Повір, можуть і знають, і робили
Ви відповідаєте за всіх п'ятьох?
