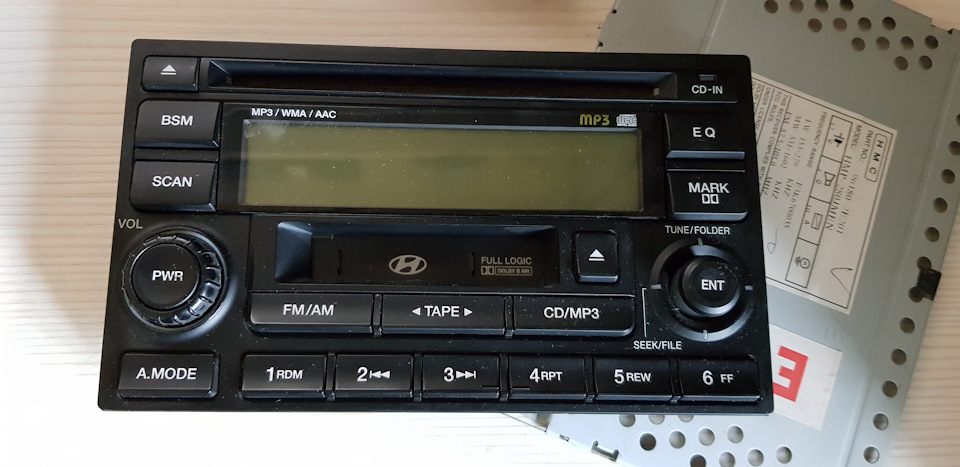

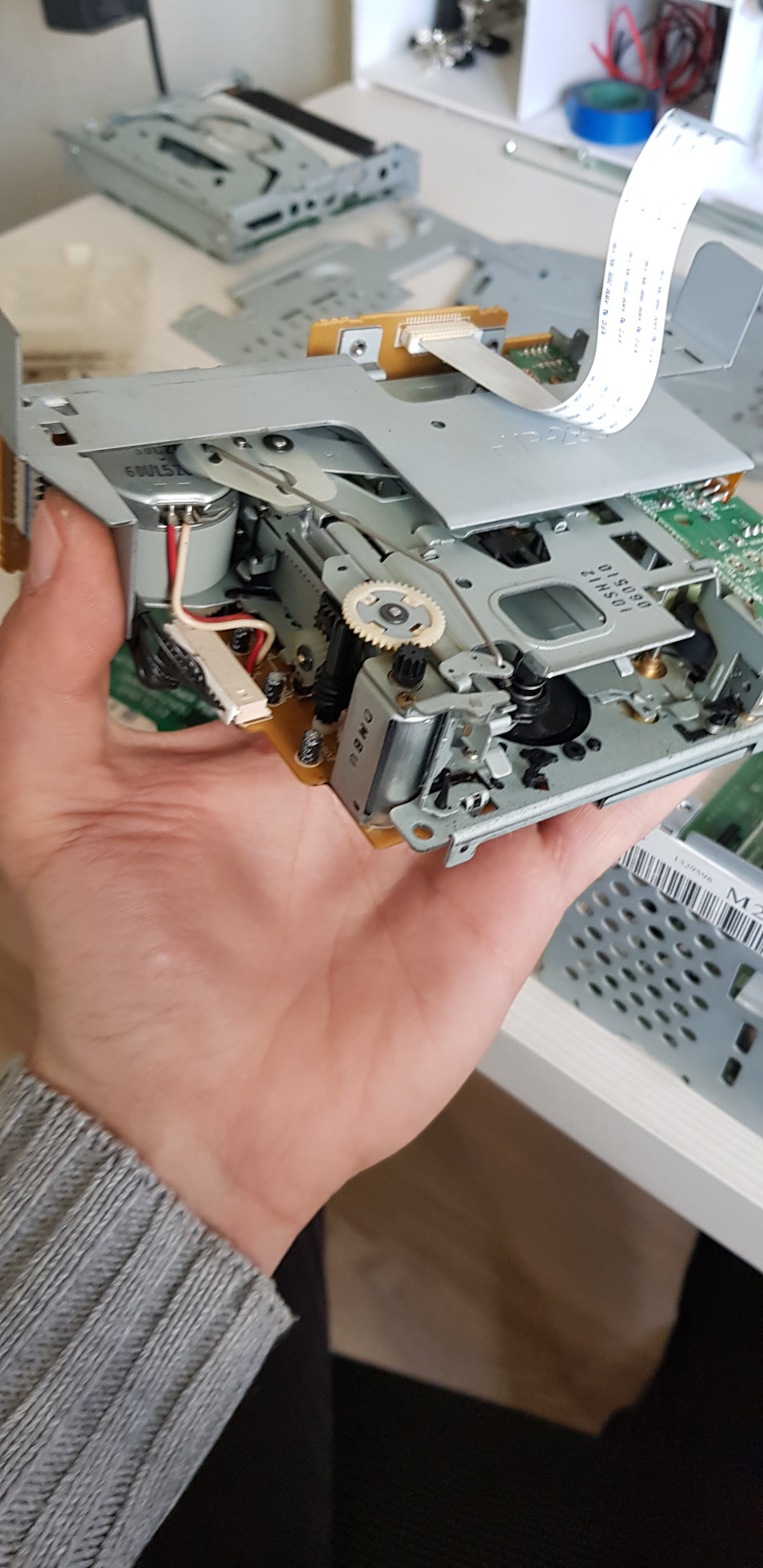

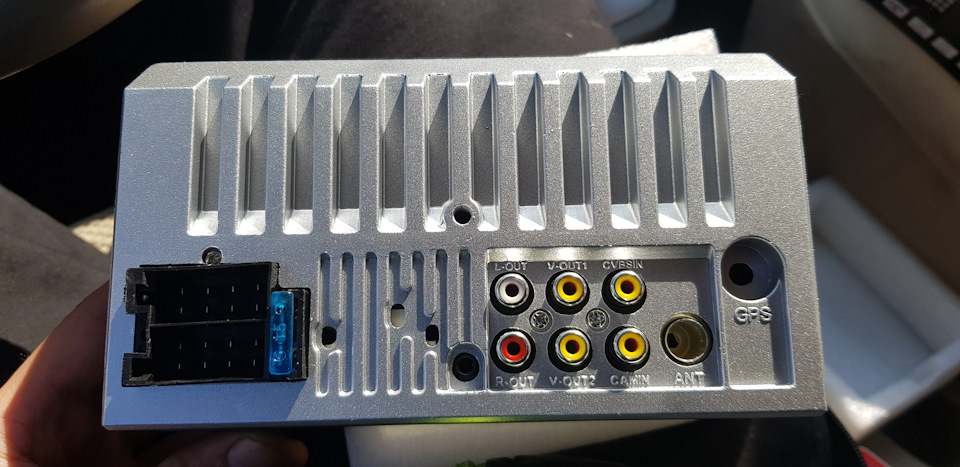

Отримуємо середню іграшку, при 100-200 у.О., але з рядом недоліків (для збереження сегмента виробник ріже функції, як я розумію, та йзвук не найкращий), ну а все що дорожче тут вже достаток. Алеситуація така, що зараз я не готовий вкладати гроші в ГУ, томупішов простим шляхом. На просторах повно інформації як вкорочуватиаукс в будь-яку магнітолу. Банальний та простий хід запитати навихід із фм. Тобто при підключенні телефону через аукс, музика заукса буде в пріоритеті трансляції. Але я хотів вирішити питаннятрохи цікавіше. Маємо на борту штатну магнітолу hmp-280:Зняття завто описувати не буду, думаю знайти можна, я робив інтуїтивно, тому не швидко. Далі тягнемо нашу ГУ додому і починаємо крутитипідлогу відра болтів і вивчаємо цей витвір. Все просто:зд програвачпідключений до здвоєної плати з касетником. Для повної зручностіможна зняти все і крутити в руках, отримуємо ось таку картинку:
>
основна плата — материнка))
Отже, я мав величезне бажання запитати від касетника, з подальшоюмодернізацією та управлінням прямо з ГУ. Тут звичайно зіткнувся зіскладнощами, розпинування та електросхем в інеті я не знайшов, можешукав погано, є тільки уривки у і все. Тому методом логіки танаукового тику починаю шукати все що потрібно.
Здвоєна плата CD та касетника
На здвоєній платі видно, що праворуч по шлейфу приходять контактивід дисководу, а справа приходять контакти від касетного приводу.Швидше за все на ньому і ставитимемо експерименти. Але знову біль.Що б працювала махінація з ауксу через касетник потрібно змуситипривід думати що касета встановлена. Для цього потрібно або щосьобірвати, або замкнути. Касети немає, щоб перевірити. Далі потрібнообірвати кнопку викидання касети.Бо може бути фіаско припрослуховуванні та випадковому натисканні. ГУ думатиме що касетвсередині, але ми її викинемо і хз що буде, але доведеться абознеструмлювати мафон або ще чогось. Наступна борода, потрібнообірвати виходи правого та лівого каналу зі зчитувальної головкикасетника. І поставити на випередження аукс. Коротше ось такийпорядок справ був намічений.
знаходимо цю ліву частину плати і бачимо такий порядок пінів:
Контакти касетного приводу
На просторах знайшов інфу що ті самі два контакти, які відповідаютьза наявність касети у приводі це FDE та RDE. Вони і замикаютьсяякщо касета всередині. Перевірити не можу, вірю і замикаю:Далі язробив помилку, а часу перевірити і виправити вже не було. Відразупісля нашої колонки контактів, є поперечний ряд контактів нашогокасетника, які переходять на материнку, ось там потрібно шукатикуди впаяти аукс, я ж навіщо то впаяв на сусідню колодку, але вжене в цьому суть:
Спустився в машину перевірити результат, касетник все одно лається"NO TAPE". Іду додому знову думати. У цей момент зателефонуваладружина, і треба було їхати. Відкладаємо питання з касетником надалеку полицю. Збираємо все, що розібрав. Залишаємо тільки нижнюкришку ГУ не прикручену. Повертаюся до варіанта з трансляцією AUXчерез FM. Фото зробити не встиг, реально поспішав.
Дивимось на нашу головну плату, на ній знаходимо вихід, куди минадалі підключаємо антенний кабель. Візуально лівіше вертикально єколонка з контактами, що повністю відповідають за сигналиуправління з ФМ.
Знаходимо там контакти L, GND, R. Вони якраз ідуть поспіль івпаюємо наш аукс. Прикручуємо нижню кришку і бігом у машину, бозапізнююся. Тільки є коротке відео з установки:Шнур з роз'ємом ауксмама, вивів у гумовий лоток під попільничкою, там є цікава виїмка, через яку провід добре проходить, а сам роз'єм практичнонепомітний. Фото додам, повторюся, поспіхом навіть не встигзробити). Все працює, ніяких шумів немає, є лише при перемиканністанції легкий шум фм хвилі. Працює просто:Весь час грає радіо, якщо через аукс подати сигнал із телефону радіо звук пропадає тазвучить чистий з телефону. В принципі можна і так залишити, але всеодно хочу зробити через касетник з можливістю перемикання треків зГУ. >
"коротше ось такий порядок справ був намічений.
знаходимо цю ліву частину плати і бачимо такий порядок пінів:
Контакти касетного приводу
На просторах знайшов інфу що ті самі два контакти, які відповідаютьза наявність касети у приводі це FDE та RDE. Вони і замикаютьсяякщо касета всередині. Перевірити не можу, вірю і замикаю:Далі язробив помилку, а часу перевірити і виправити вже не було. Відразупісля нашої колонки контактів, є поперечний ряд контактів нашогокасетника, які переходять на материнку, ось там потрібно шукатикуди впаяти аукс, я ж навіщо то впаяв на сусідню колодку, але вжене в цьому суть:
Спустився в машину перевірити результат, касетник все одно лається"NO TAPE". Іду додому знову думати. У цей момент зателефонуваладружина, і треба було їхати. Відкладаємо питання з касетником надалеку полицю. Збираємо все, що розібрав. Залишаємо тільки нижнюкришку ГУ не прикручену. Повертаюся до варіанта з трансляцією AUXчерез FM. Фото зробити не встиг, реально поспішав.
Дивимось на нашу головну плату, на ній знаходимо вихід, куди минадалі підключаємо антенний кабель. Візуально лівіше вертикально єколонка з контактами, що повністю відповідають за сигналиуправління з ФМ.
Знаходимо там контакти L, GND, R. Вони якраз ідуть поспіль івпаюємо наш аукс. Прикручуємо нижню кришку і бігом у машину, бозапізнююся. Тільки є коротке відео з установки:Шнур з роз'ємом ауксмама, вивів у гумовий лоток під попільничкою, там є цікава виїмка, через яку провід добре проходить, а сам роз'єм практичнонепомітний. Фото додам, повторюся, поспіхом навіть не встигзробити). Все працює, ніяких шумів немає, є лише при перемиканністанції легкий шум фм хвилі. Працює просто:Весь час грає радіо, якщо через аукс подати сигнал із телефону радіо звук пропадає тазвучить чистий з телефону. В принципі можна і так залишити, але всеодно хочу зробити через касетник з можливістю перемикання треків зГУ. >
"коротше ось такий порядок справ був намічений.
знаходимо цю ліву частину плати і бачимо такий порядок пінів:
Контакти касетного приводу
На просторах знайшов інфу що ті самі два контакти, які відповідаютьза наявність касети у приводі це FDE та RDE. Вони і замикаютьсяякщо касета всередині. Перевірити не можу, вірю і замикаю:Далі язробив помилку, а часу перевірити і виправити вже не було. Відразупісля нашої колонки контактів, є поперечний ряд контактів нашогокасетника, які переходять на материнку, ось там потрібно шукатикуди впаяти аукс, я ж навіщо то впаяв на сусідню колодку, але вжене в цьому суть:
Спустився в машину перевірити результат, касетник все одно лається"NO TAPE". Іду додому знову думати. У цей момент зателефонуваладружина, і треба було їхати. Відкладаємо питання з касетником надалеку полицю. Збираємо все, що розібрав. Залишаємо тільки нижнюкришку ГУ не прикручену. Повертаюся до варіанта з трансляцією AUXчерез FM. Фото зробити не встиг, реально поспішав.
Дивимось на нашу головну плату, на ній знаходимо вихід, куди минадалі підключаємо антенний кабель. Візуально лівіше вертикально єколонка з контактами, що повністю відповідають за сигналиуправління з ФМ.
Знаходимо там контакти L, GND, R. Вони якраз ідуть поспіль івпаюємо наш аукс. Прикручуємо нижню кришку і бігом у машину, бозапізнююся. Тільки є коротке відео з установки:Шнур з роз'ємом ауксмама, вивів у гумовий лоток під попільничкою, там є цікава виїмка, через яку провід добре проходить, а сам роз'єм практичнонепомітний. Фото додам, повторюся, поспіхом навіть не встигзробити). Все працює, ніяких шумів немає, є лише при перемиканністанції легкий шум фм хвилі. Працює просто:Весь час грає радіо, якщо через аукс подати сигнал із телефону радіо звук пропадає тазвучить чистий з телефону. В принципі можна і так залишити, але всеодно хочу зробити через касетник з можливістю перемикання треків зГУ. >
"є поперечний ряд контактів нашого касетника, які переходять наматеринку, ось там потрібно шукати куди впаяти аукс, я ж, навіщоте, впаяв на сусідню колодку, але вже не в цьому суть:
Спустився в машину перевірити результат, касетник все одно лається"NO TAPE". Іду додому знову думати. У цей момент зателефонуваладружина, і треба було їхати. Відкладаємо питання з касетником надалеку полицю. Збираємо все, що розібрав. Залишаємо тільки нижнюкришку ГУ не прикручену. Повертаюся до варіанта з трансляцією AUXчерез FM. Фото зробити не встиг, реально поспішав.
Дивимось на нашу головну плату, на ній знаходимо вихід, куди минадалі підключаємо антенний кабель. Візуально лівіше вертикально єколонка з контактами, що повністю відповідають за сигналиуправління з ФМ.
Знаходимо там контакти L, GND, R. Вони якраз ідуть поспіль івпаюємо наш аукс. Прикручуємо нижню кришку і бігом у машину, бозапізнююся. Тільки є коротке відео з установки:Шнур з роз'ємом ауксмама, вивів у гумовий лоток під попільничкою, там є цікава виїмка, через яку провід добре проходить, а сам роз'єм практичнонепомітний. Фото додам, повторюся, поспіхом навіть не встигзробити). Все працює, ніяких шумів немає, є лише при перемиканністанції легкий шум фм хвилі. Працює просто:Весь час грає радіо, якщо через аукс подати сигнал із телефону радіо звук пропадає тазвучить чистий з телефону. В принципі можна і так залишити, але всеодно хочу зробити через касетник з можливістю перемикання треків зГУ. >
"є поперечний ряд контактів нашого касетника, які переходять наматеринку, ось там потрібно шукати куди впаяти аукс, я ж, навіщоте, впаяв на сусідню колодку, але вже не в цьому суть:
Спустився в машину перевірити результат, касетник все одно лається"NO TAPE". Іду додому знову думати. У цей момент зателефонуваладружина, і треба було їхати. Відкладаємо питання з касетником надалеку полицю. Збираємо все, що розібрав. Залишаємо тільки нижнюкришку ГУ не прикручену. Повертаюся до варіанта з трансляцією AUXчерез FM. Фото зробити не встиг, реально поспішав.
Дивимось на нашу головну плату, на ній знаходимо вихід, куди минадалі підключаємо антенний кабель. Візуально лівіше вертикально єколонка з контактами, що повністю відповідають за сигналиуправління з ФМ.
Знаходимо там контакти L, GND, R. Вони якраз ідуть поспіль івпаюємо наш аукс. Прикручуємо нижню кришку і бігом у машину, бозапізнююся. Тільки є коротке відео з установки:Шнур з роз'ємом ауксмама, вивів у гумовий лоток під попільничкою, там є цікава виїмка, через яку провід добре проходить, а сам роз'єм практичнонепомітний. Фото додам, повторюся, поспіхом навіть не встигзробити). Все працює, ніяких шумів немає, є лише при перемиканністанції легкий шум фм хвилі. Працює просто:Весь час грає радіо, якщо через аукс подати сигнал із телефону радіо звук пропадає тазвучить чистий з телефону. В принципі можна і так залишити, але всеодно хочу зробити через касетник з можливістю перемикання треків зГУ. >
"через яку провід добре проходить, а сам роз'єм практичнонепомітний. Фото додам, повторюся, поспіхом навіть не встигзробити). Все працює, ніяких шумів немає, є лише при перемиканністанції легкий шум фм хвилі. Працює просто:Весь час грає радіо, якщо через аукс подати сигнал із телефону радіо звук пропадає тазвучить чистий з телефону. В принципі можна і так залишити, але всеодно хочу зробити через касетник з можливістю перемикання треків зГУ. >
"через яку провід добре проходить, а сам роз'єм практичнонепомітний. Фото додам, повторюся, поспіхом навіть не встигзробити). Все працює, ніяких шумів немає, є лише при перемиканністанції легкий шум фм хвилі. Працює просто:Весь час грає радіо, якщо через аукс подати сигнал із телефону радіо звук пропадає тазвучить чистий з телефону. В принципі можна і так залишити, але всеодно хочу зробити через касетник з можливістю перемикання треків зГУ. >
