№ 25. Bluetooth у штатну магнітолу Туксона

Доброго часу доби.
Якто раз, одного томного вечора на карантині спала на думку, провпровадження бездротової технології в штатну голову. Скажу відразу, з оповіщенням на ті заперечення, що можна магнітолу поміняти, машину, роботу, країну, планету і т. Д. НІ - мета не в цьому.Цікавобуло полупцювати своїми ручками і залишити штатний вигляд машинці.Реалізація примітивна, але щоб знайти електронний мануал зі схемоюдо наших штатних голів — завдання та ще… Я вбив на цю справу багаточасу, плюнув і взяв мультик на озброєння і погнав пропікувати всюплату. Впровадження:1й - замість касетника, 2й - на АМ частотирадіоприймача.
1й варіант я довго крутив, мудрував і в принципі я майже вирішив цюзагадку, але вирішив перевірити працездатність деки як такої впринципі і був розчарований - вона, як виявилося давнозламана.Витрачати час на її ремонти і відновлення було ліньки, (ніне ліньки)) я спробував, запустив, блютуз заробив, але касетниквесь час змінював сторони, що не дало нормально слухати музику)тому я перейшов до варіанту №2.

Тут все простіше, але з родзинкою. Раніше в БЖ я писав провпровадження аукса в магнітолу, тому вже знаємо які контакти на FMнам потрібні, я навіть припаявся до них для тесту, але модульблютуз весь час знаходиться в активному режимі, що душить радіоповністю. Хоча цей варіант підійде тим, кому радіо не потрібне.Відповідно одразу ухвалив рішення про підключення до АМ.

Тепер, що необхідно:
1. Перетворювач напруги знижуючий DC-DC. Брав такий
2. Bluetooth аудіо приймач. Купував різні, у різних місцях, алебільше сподобався цей.
3. Паяльник, проводка, припій і т.Д.

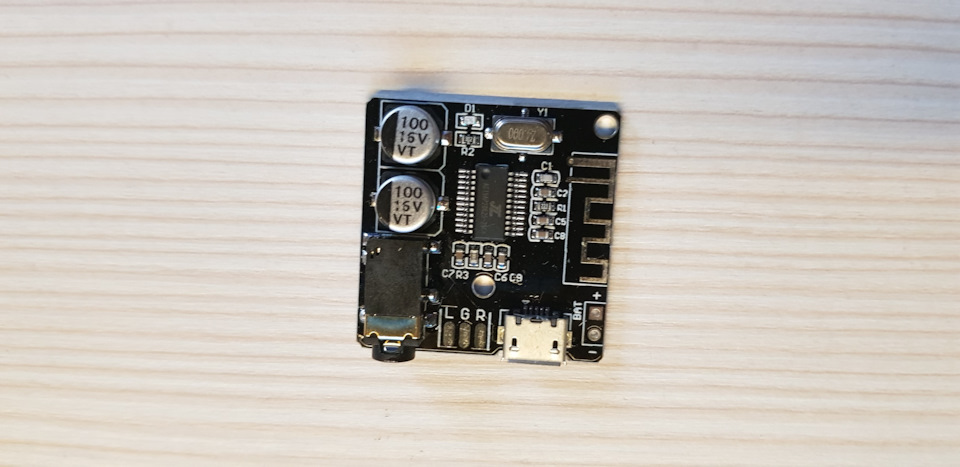

ось такий модуль, виконання без кнопок
Процес зняття магнітоли та її розбору описувати не буду, думаю ітак інформації достатньо.
Добираємося сюди:

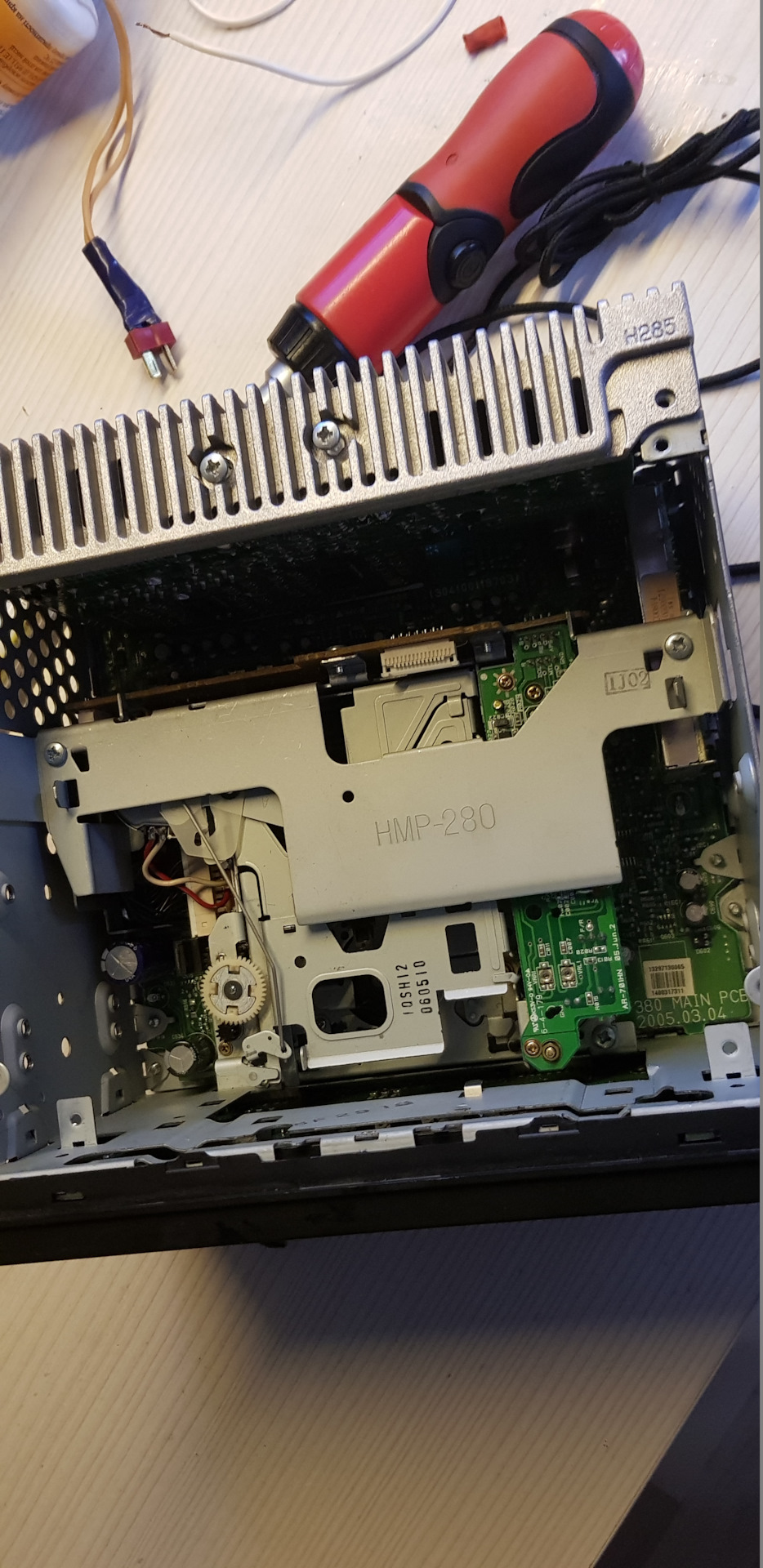

Знімаємо CD привід, монтаж блютузу буде на корпус касетноїдеки.

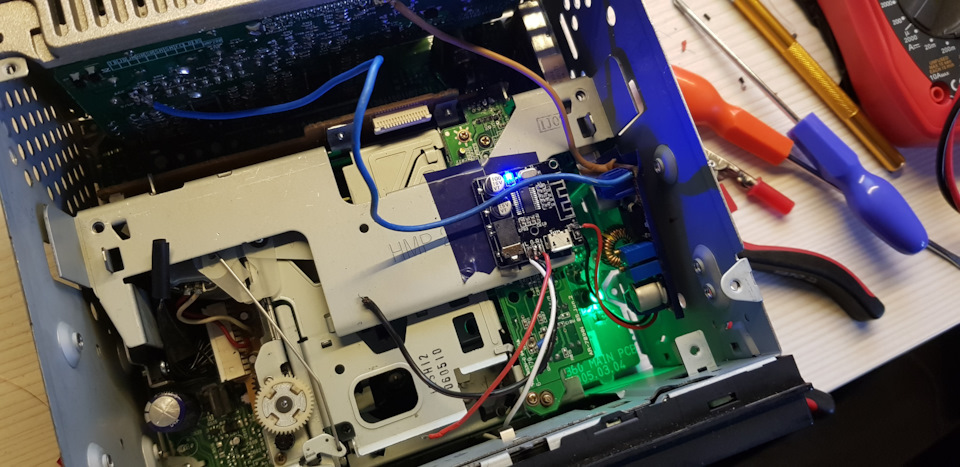

Підключаємо перетворювач. Я підпаявся до зворотного боку вхідноїплати магнітоли (+ брав з АСС, обов'язково, щоб наша доробка немастила без зупинок під час простою, земля береться хоч з корпусумагнітоли) і встановив на бічній стінці за допомогою двосторонньогоскотчу, і пластикового хомута. Додатково тильну сторону проклеївізолентою та зробив підкладку з ПВХ 3мм, щоб уникнути КЗ абовибухів запобіжників. Сам модуль розмістив ось таким чином:поверхнюпроклеїв ізолентою, з CD приводом контакту немає

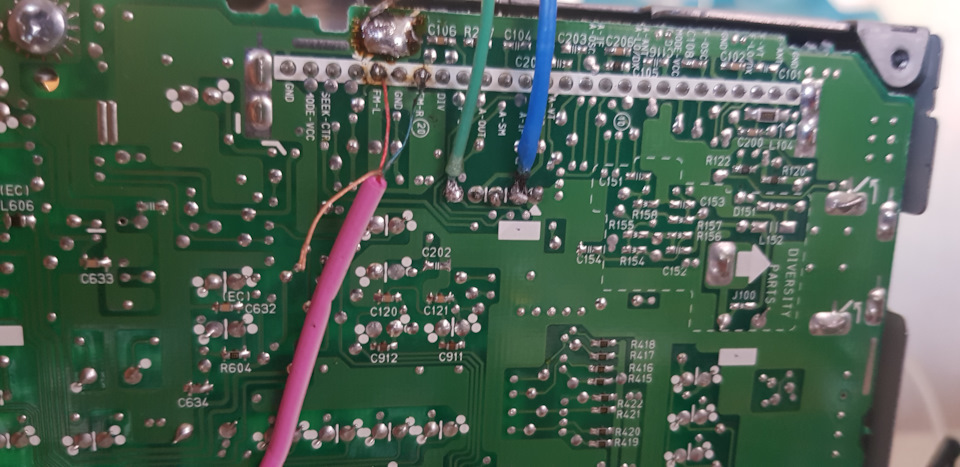

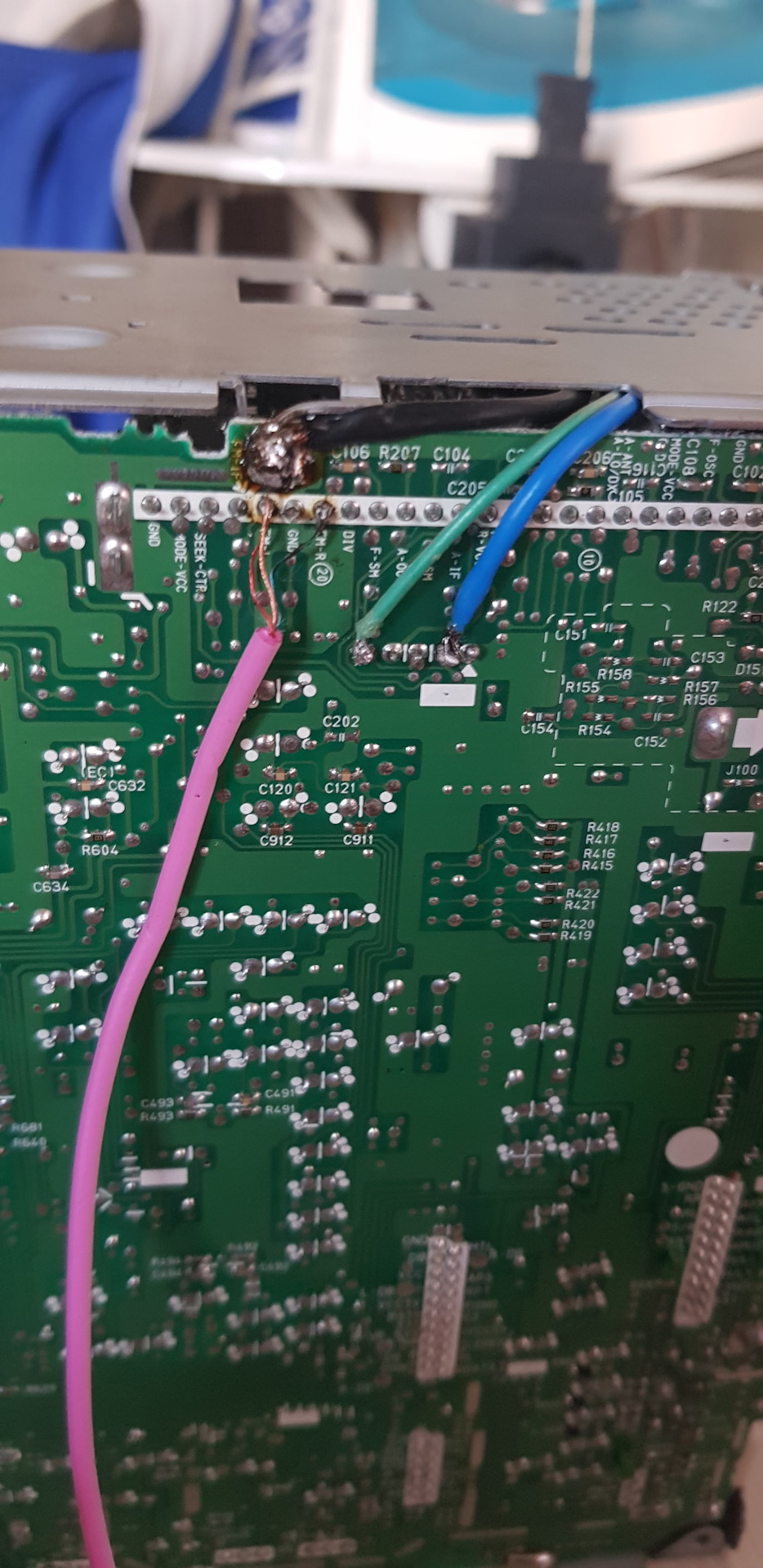

Тепер про підключення. Живлення на перетворювач ми взяли, виставляємо на виході діапазон напруги 3, 7-5В. Я поставив 4, 5 В, заструмом обмежень не робив. Беремо на виході з перетворювача + і - ізапитуємо на модуль блютуз. Сам модуль виконаний таким чином, щоможна підключатися через мікро ЮСБ і 3, 5 джек (вихіднийаудіосигнал) або шляхом напаювання на відповідні місця на платімодуля. Я паяв, вважаю це надійніше. Тепер підключаємо аудіосигнал. АМ частотна хустка знаходиться поруч із платою тюнера і натильній стороні має 5 контактів. На фото видно, як підключати:Синійпровід — лівий канал АМ, зелений — правий канал АМ. Земля беретьсяяк завжди, хоч від корпусу магнітоли в готовому вигляді Ну от упринципі і все. Тепер все штатненько виглядає, але з'явивсяBluetooth. У телефоні визначається швидко, назва така сама як іназва модуля. Дистанція фактична 7-10 метрів. Коли йде вхіднийвиклик на телефон, блютуз автоматично відключається від гучногозв'язку (я спеціально брав саме такий, якщо хтось шукатимеможливість мати блютуз з функцією hands free, беріть модуль змікрофоном і відразу виносний мікрофон, інакше це не має сенсу, говорити доведеться все рівно в телефон, тримаючи його в руках).Якістю нічого сказати не можу, для мене звук дуже прийнятний дляможливості штатного мафона. На FM аукс та радіо, на АМ блютуз. Одинодного ніщо не перебиває, звук не накладається.
Так що пробуйте, експериментуйте)

Усім удачі та рівних доріг!
< /
