№28. Ангельські очі в ПТФ Туксона.

Отже, по топіку думаю все зрозуміло. Процедура звичайно довга, алерезультат сподобався.
Для виконання знадобилися, що самі очі. Брав на алі ще взимку, поклав у довгий ящик і забув, що вони є.Брав такі
Діаметр 80 мм, колір білий.Чому білий не пам'ятаю, а ось діаметрбрав 80, виходячи з відгуків.В принципі це правильний розмір, бо 90мм, можуть просто не встати в маску.

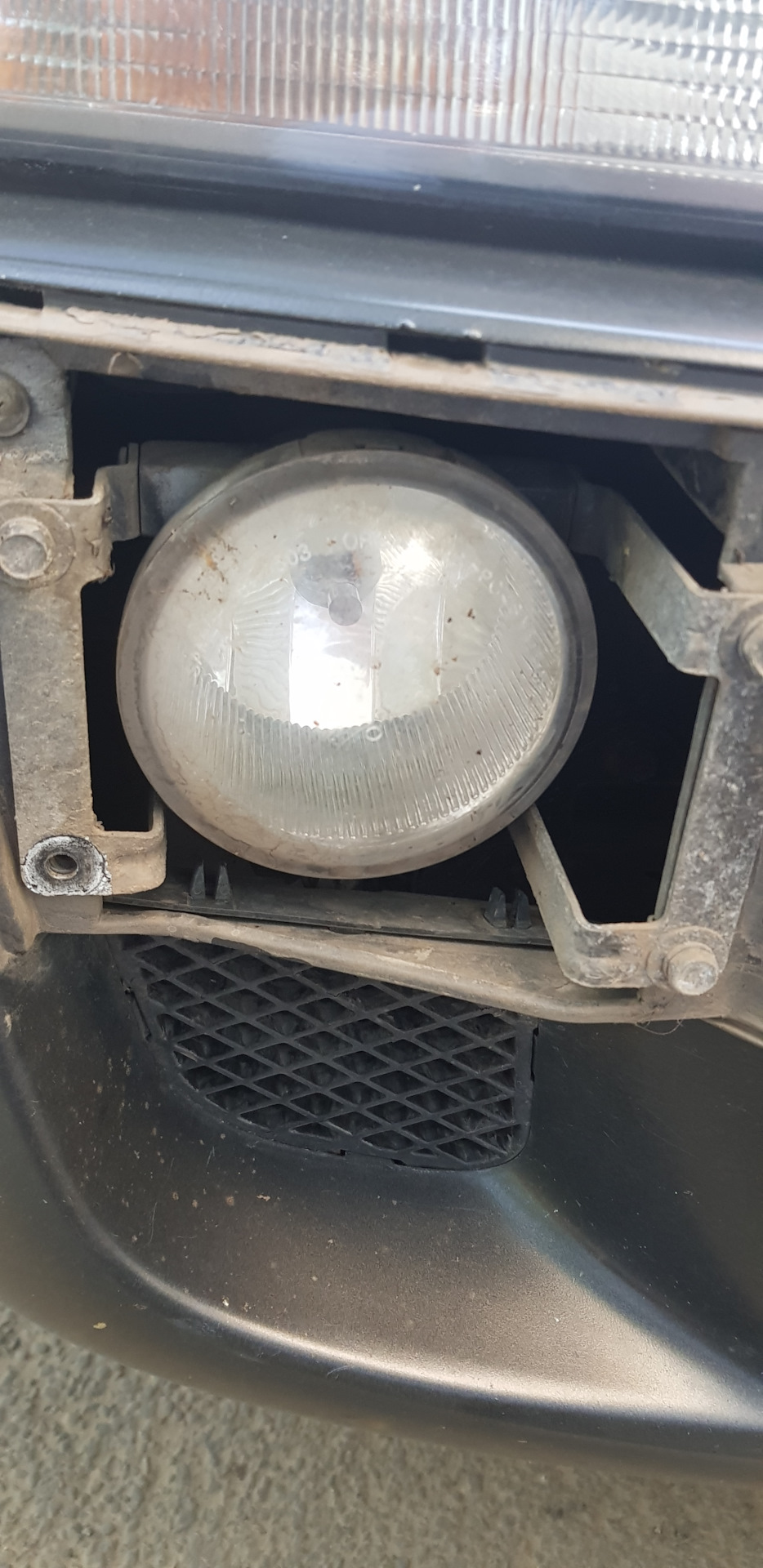

Далі знімаємо.

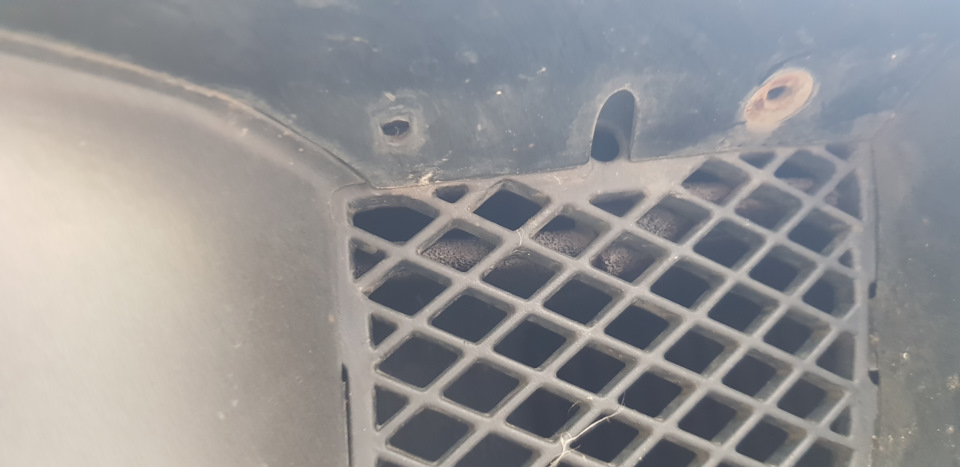

відкручуємо зовні знизу 2 саморізи з пластикової накладки птф.
за допомогою лопатки або подібних інструментів, починаючи збокувідклацуємо накладку, потім дуже ніжно і акуратно висмикуємоверхню частину з пазів. Далі зрозуміло, відкручуємо 4 болти, виймаємо ПТФ, від'єднуємо штекер. Розсіювач Тут потрібний танець збубном Так зване "скло" сидить на корпусі на клею герметиці і, дотого ж, маємо 4 засувки. Щоб засувка виходила вільно. Далі прорізавскальпелем по периметру горизонтальний стик між розсіювачем такорпусом і, нагріваючи феном, почав потихеньку піднімати скло. Количастково скло вийшло з корпусу, я, залишки герметика простоприбирав лезом. Як їх простягати. Вибрав такий варіант:протяжкачерез клапан. У кришці насвердлив 2 отвори, свердлом діаметром =діаметру кабелю
Питання фіксації діодів до відбивача вирішив таким методом:узявсиліконову прозору трубку, діаметром близько 5 мм, надрізав подовжині, щоб трубка розкривалася і надів як хомут на корпус "англійських вічко". Зафіксував клеєм та пвх з тильного боку. Такимрішенням убив двох зайців:круглий діод добре центрується в корпусіПТФ прямо на відбивач і таким чином кріпиться до нього. Додатковопоставив крапки термоклеєм, щоб уникнути зміщення діода.

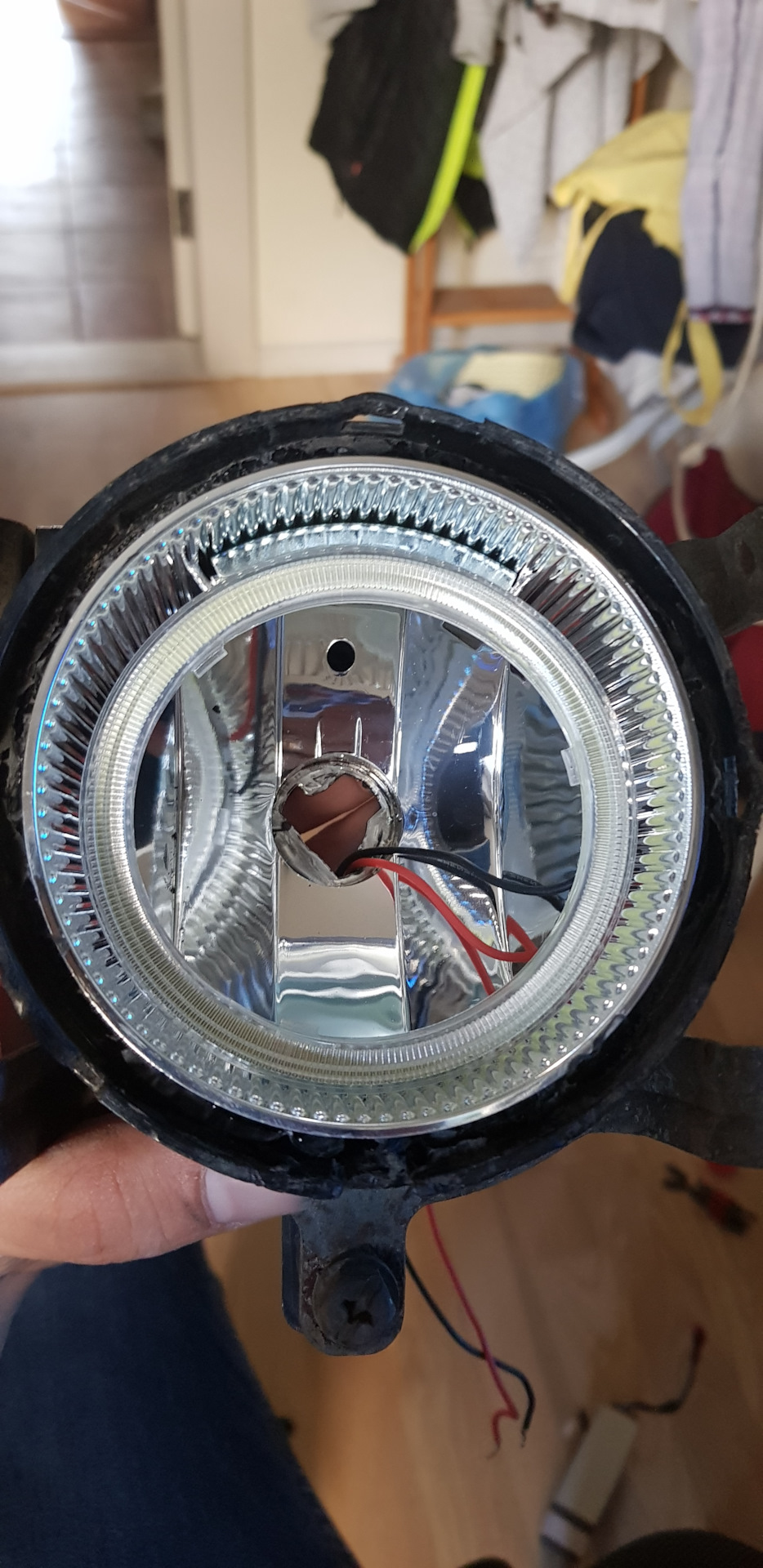

Як то так. На фото примірювальний варіант і ракурс натякає, щосвітлодіод не відцентрований, але насправді все дуже рівненько.

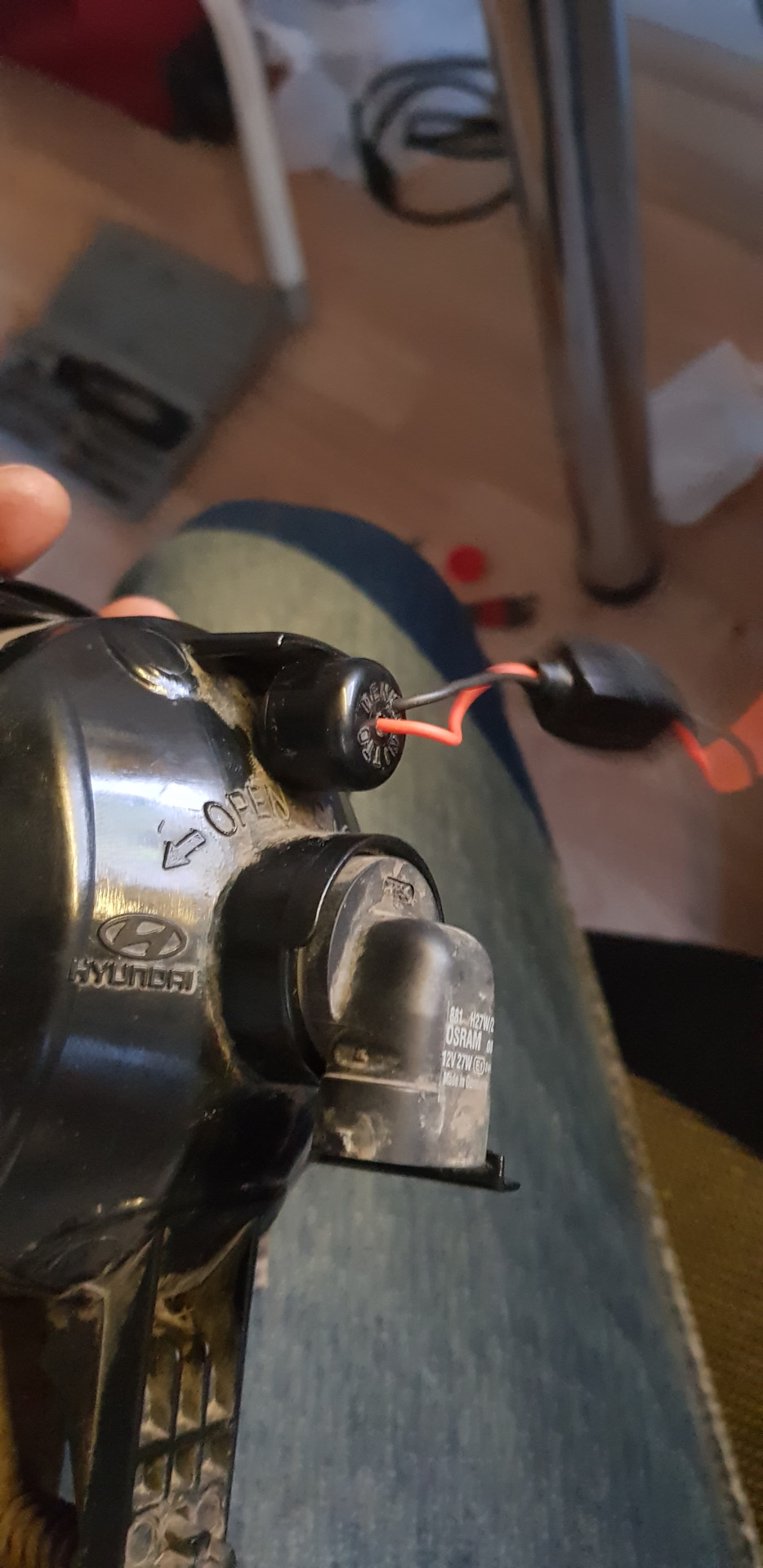

Повторюємо процедуру для другої птф. Вентиляційний отвір (тутпопрошу не штовхати, можуть бути неточності в термінології), якийвиходить прямо на кришку
Драйвер довелося розібрати, точніше розпаяти 2 контакти, длязручності протягування проводів. Зрештою нічого не постраждало, всеспаяв назад. Далі збирання. Збирав усе у зворотному порядку, старийклей-герметик розігрівав і встановив розсіювач на штатне місце.Припускаючи, що герметик міг втратити свої властивості, додав попериметру новий герметик. Використовував акваріумний чорний. Чомутакий? Ну перше - це те, що я застосовував його в радіокерованихмоделях кораблів і підгодівельних кораблів і він чудово себепоказав. Друге — він просто був у наявності))
Також корпус драйвера повністю залив герметиком, щоб убезпечитийого від вологи, кришку клапана, в якому зробив два отвори тежзагерметизував. На правоту не претендую, дивитися з часом, як себепокаже таке рішення, у плані запотівання і конструктивного рішення, у плані фіксації самих очей. Далі встановив це все на місце.Підключав до габаритів. Чесно кажучи, думав про реалізацію як ДХО, але це за часом було б довше, установки реле і т.Д., а такотримуємо збільшений ресурс життя світлодіодів (зайвий раз негорітимуть у холосту), а в період обов'язково включених фар замістом буде саме воно. Харчування взяв прямо від фари, просигналивтестером плюсовий контакт габаритів, до нього підключився.

ну от якось так

Провода знадобилося близько 50 см з кожного боку, мінус брав відмінусу лампи ПТФ. Ще треба було зробити не пряме з'єднання, ашетекерне, але нормальних вологозахищених у мене під рукою не було.Тому тимчасово побуде так, а за наступної ревізії щосьустановлю.

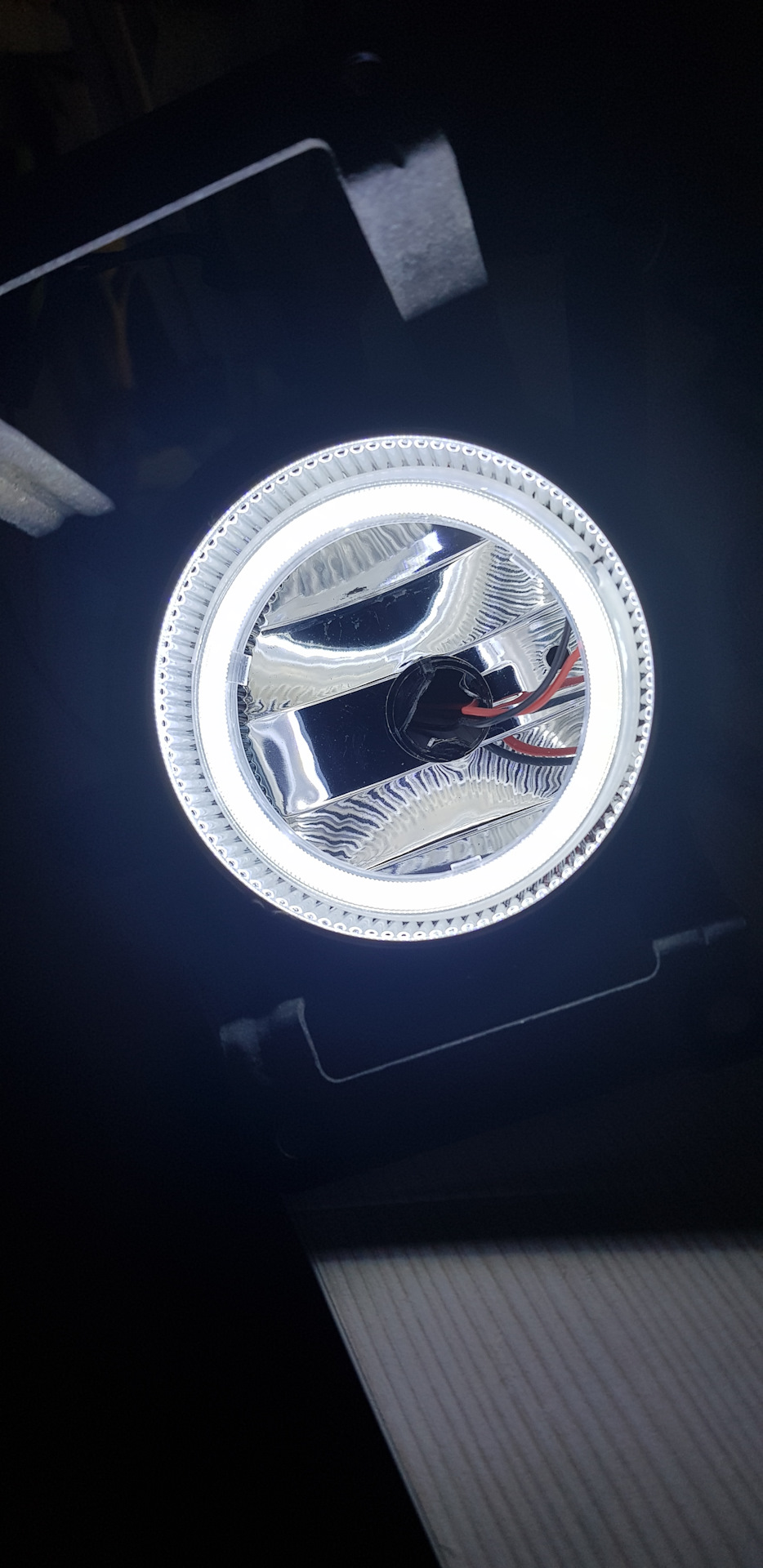

здалеку виглядає так. Здається добре. Фото вдень не зробив, як тоне подумав)

Усім удачі та рівних доріг!

"
