Знайшов відповідну плату на Aliexpress, сподобалася вона мені тим, що підтримує живлення від 3, 7 до 24 Вольт, хоча конденсаторивстановлені на 16 Вольт, ну так гаразд, китайці як завждилукавлять. В магнітолі.

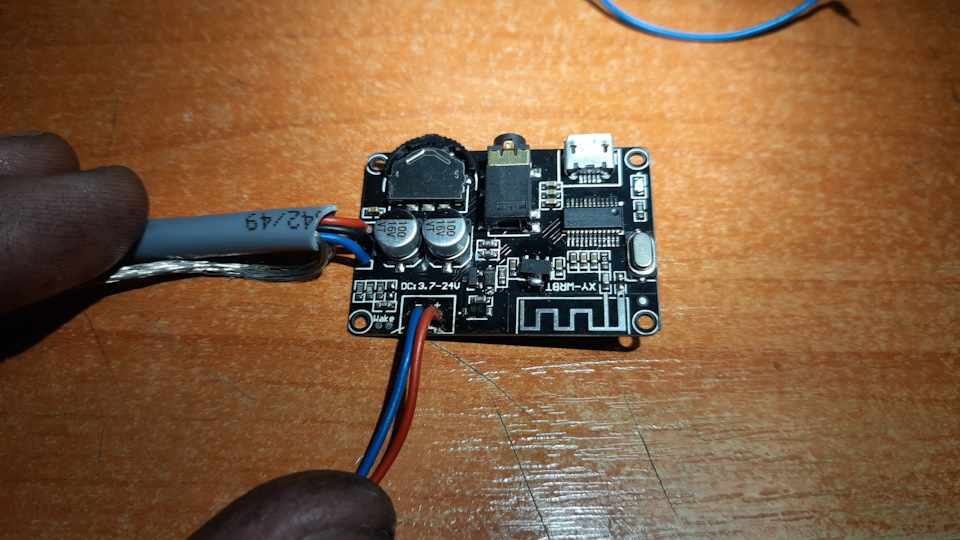

Вже з припаяними проводами

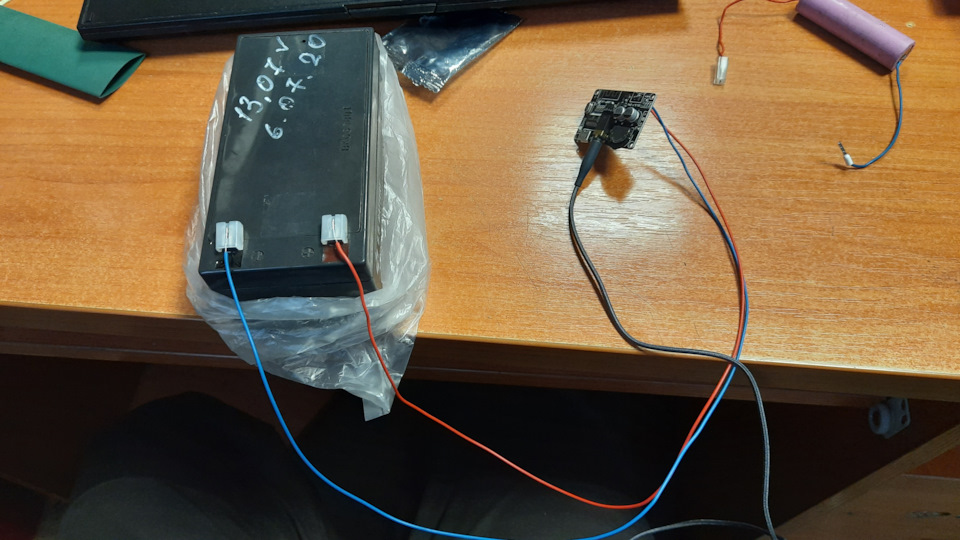

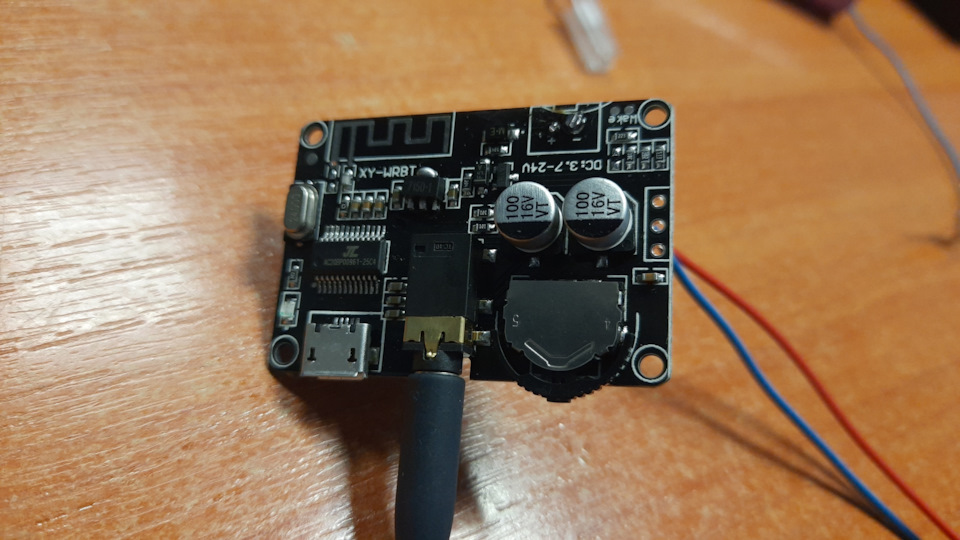

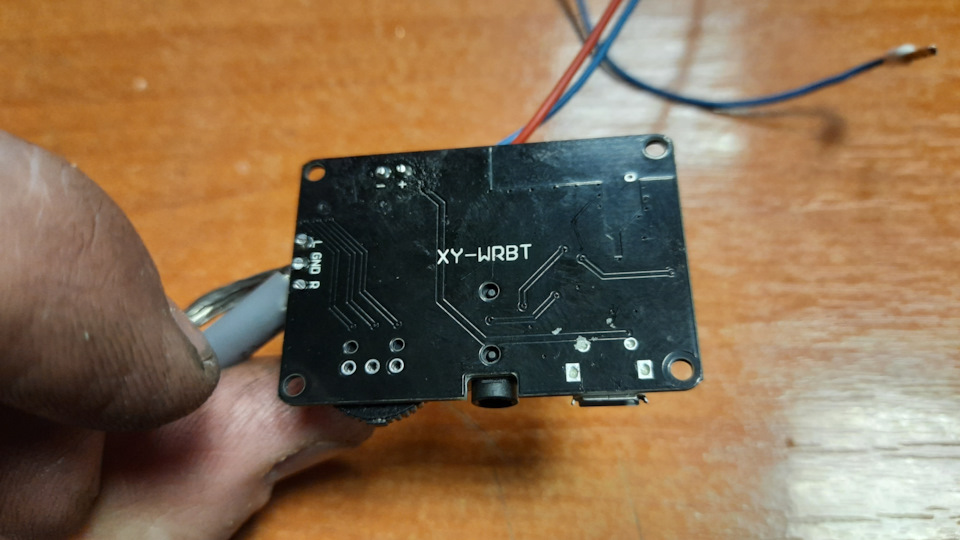

Плата може харчуватися як від Micro USB, так і від безпосередньоприпаяних проводів. Вихідний аудіо сигнал можна взяти або з роз'ємупід mini jack 3, 5 мм або теж припаятися до відповідних контактів.12 Вольт — політ нормальний.

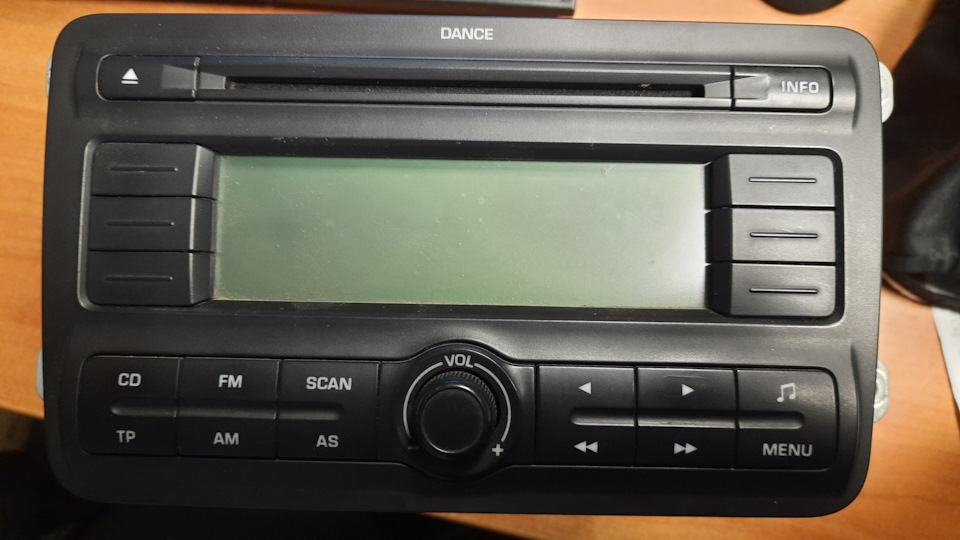

4 Вольта — політ нормальний. Тепер можна сміливо розбиратимагнітолу На самій магнітолі вже є схема підключення проводів Денас цікавлять AUX IN і 0V. +12 Вольт потрібно, щоб з'являлося привключенні магнітоли, тому + на роз'єм взяти не вийде. Доведетьсяшукати розібравши магнітолу.
Старий добрий CD привід
Туди в надра потрібно дістатися
Все розібрав, підключив живлення і почав шукати +12 Вольт привключеній магнітолі . Скажу я вам, що +5 Вольт було знайти значнопростіше і вже хотів "посадити" на 5 Вольт, але знайшов тінайзаповітніші +12 Вольт на стабілізаторі напруги. Посадив плату втермоусадку, зробив невеликий проріз для кнопки Play/Pause, т.К.після усадки трубки вона опинилася на натиснутому положенні. Всеприпаяв, залив місця паяння герметиком і приклеїв на герметик платудо корпусу магнітоли. У результаті підключення виглядало такПеревіряємо, включаємо магнітолу. Bluetooth модуль починає блиматисинім світлодіодом і секунди через 3 з'єднується з телефоном. Всепрацює. Далі складання.
Встановлюємо CD привід і дивимося, щоб дроти не заважали і нетерлися.
Встановив магнітолу в машину запустив двигун, щоб перевірити наперешкоди. Спочатку хотів робити кабель AUX екранованим, але потімпередумав. Перешкод немає, так само добре з'єднується з телефоном.Результатом задоволений.
Мій помічник на роботі)
Про Bluetooth модуль можу написати наступне.
— Підтримує широкий діапазон напруги, що підключається;
— Немає неприємного китайського голосу під час з'єднання Bluetooth, просто звук;
— Відмінна якість звучання;
— Після відключення живлення та наступного включення гучністьзалишається на раніше встановленому рівні;
— Ціна.
Недоліки — один. Під час дзвінка не працює мікрофон телефону інемає мікрофона на платі, тобто. Співрозмовник вас не чує. Але цеще потрібно подивитися докладніше в налаштуваннях, може вдастьсявиправити, щоб співрозмовник чув через мікрофон телефону.
Поки що всі, всім удачі!
