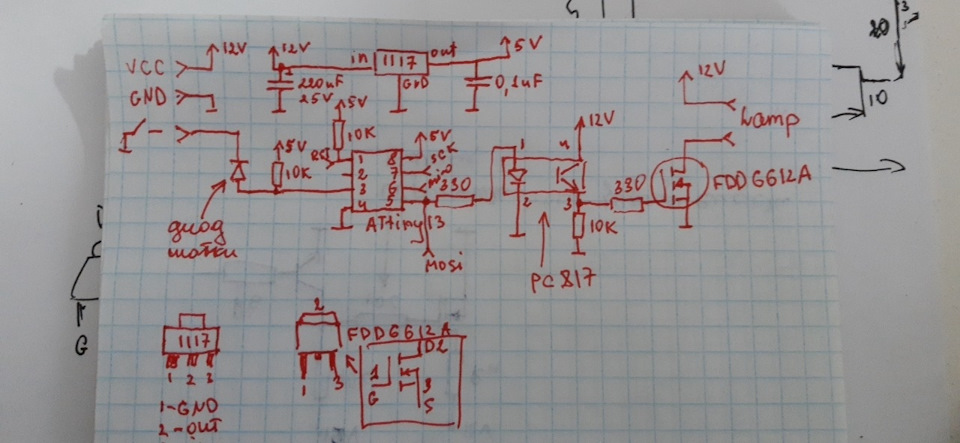

Знаю, що в омезі має бути ввічливе підсвічування салону, але вмоєму випадку воно не працювало і було прийнято рішення розробитисвою реалізацію, для цього було взято найменший МК із сімействаAVR. Посидівши трохи, накидав схему. Далі написав прошивку і почавналагоджувати в протеус.
Пристрій працює таким чином:
При відкритті дверей (нуль на PB4) на вихід PB0 подається постійнаодиниця (польовик відкритий), при закритті на PB4 подається ШИМсигнал, плавно зменшуючи потужність, що подається на лампу, протягом 3х хвилин.

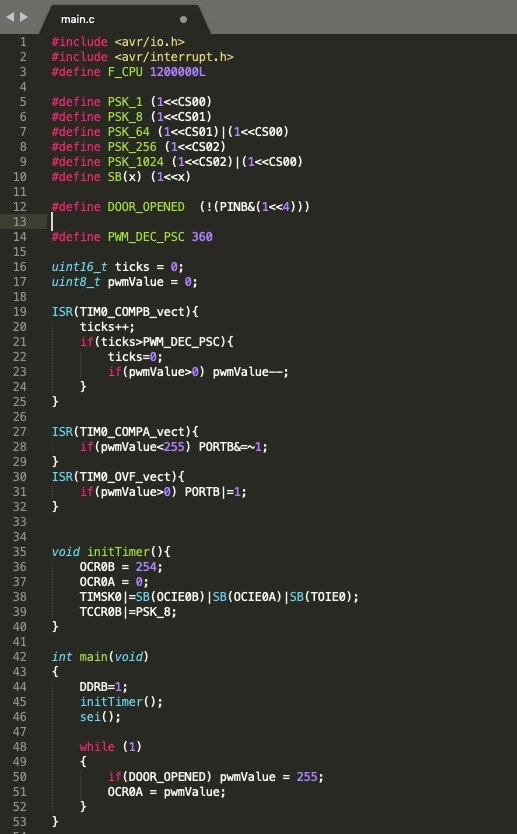

Вихідний код

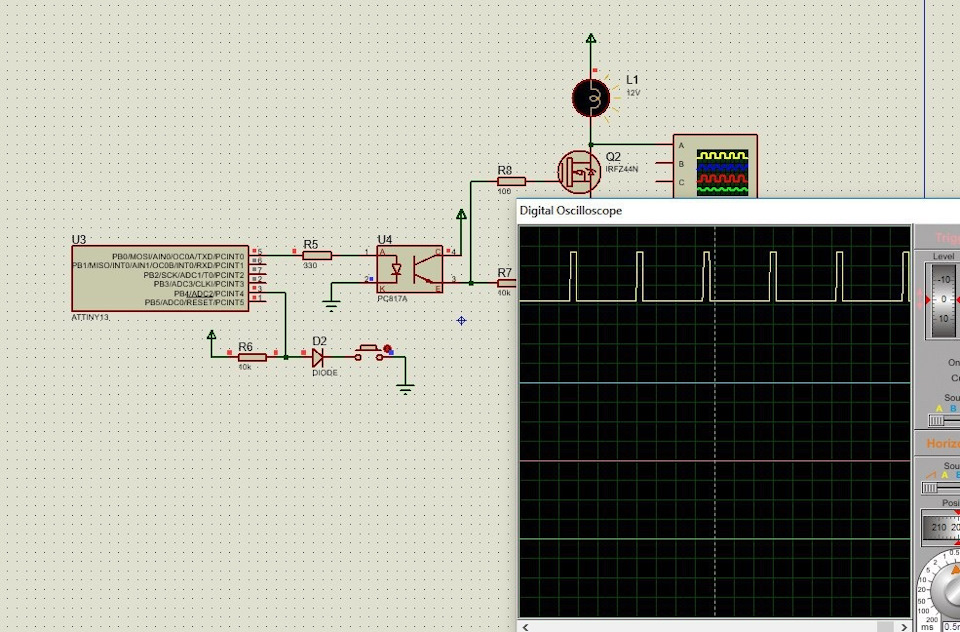

У процесі налагодження

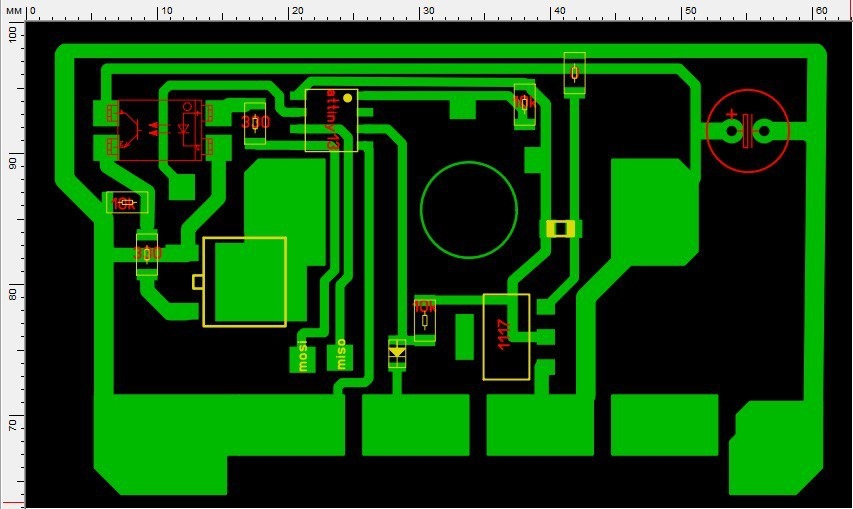

Плата була розроблена під штатний плафон. )

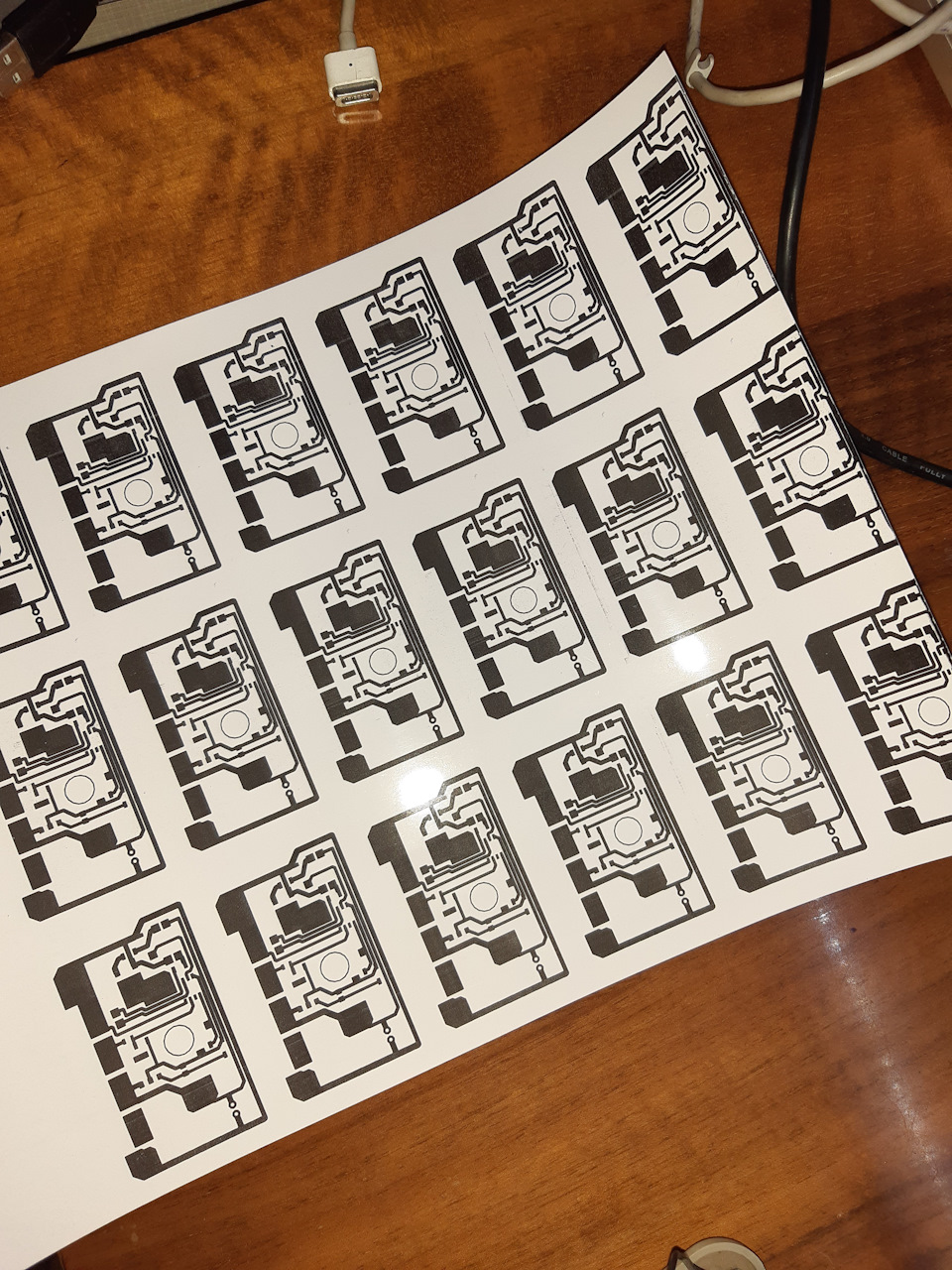

Травляться
Складання
Складання 2
Зібрано
Прошиваємося
Коментарі6
А купити на розбиранні, не варіант, тим більше ціна копійки...
Простіше, але мені захотілося зробити самому)
Круто, коли розумієшся на схемотехніці! Молодець!
Дякую, але краще б я розбирався в кузовних роботах)
Якщо константа PWM_DEC_PSC приблизно дорівнює 2м часом згасання в секундах
Чи не багато затримки в 3 хвилини?
