Модернізація фар. Установка BI-Led оптики KOITO. Частина №2

Початок проекту тут:
Part1:https://megadriver.org/p1210363-modernizaciia-far-ustanovka-bi-led-optiki-koito-castina-1

> Працюємо з блоком лівої фари.
Привітики.
Сьогодні нарешті дійшли руки почати іншу фару переробляти.
Поки що тільки розібрав фару і дістав потрібну деталь для Фотоспробую робити більше і за процесами.

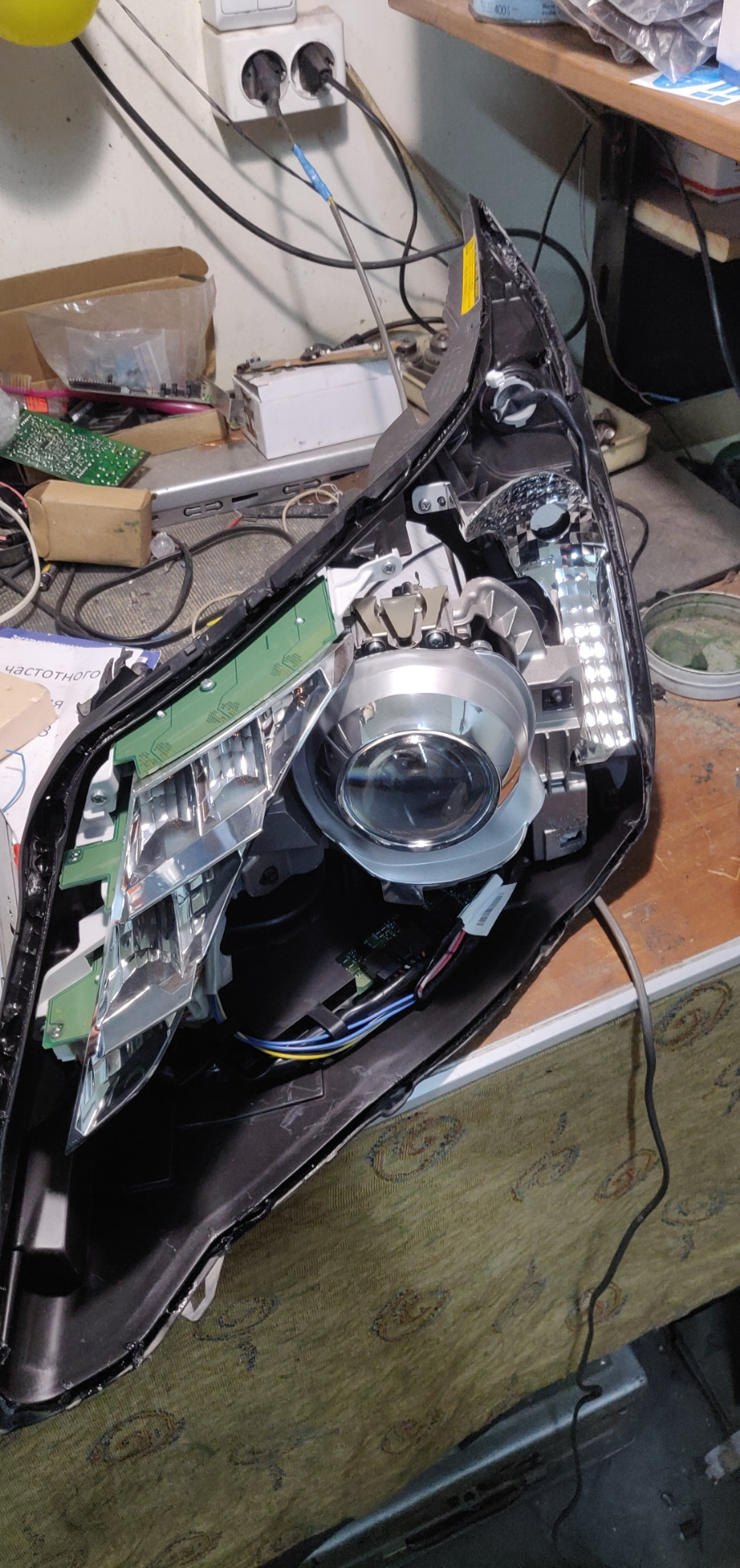

Сама фара в розібраному вигляді, власної персони.

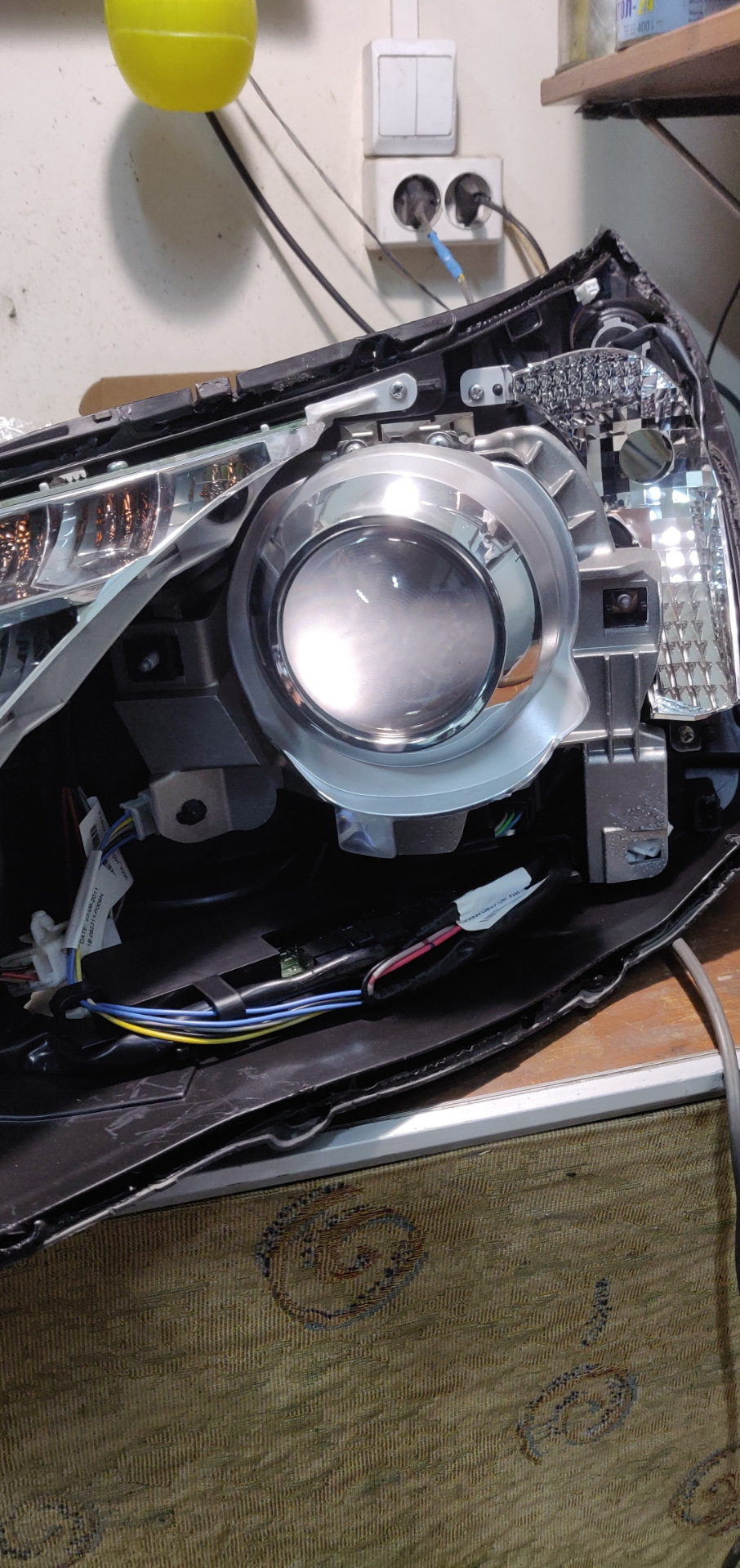

Це трохи з іншого ракурсу

Взагалі дістав кріплення блоку лінзи, зазначив де я повиненприбрати зайві і приступимо.

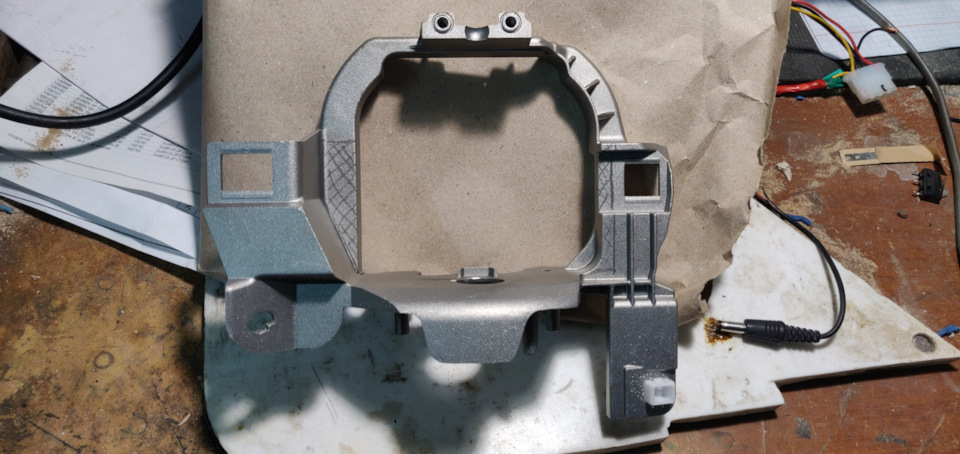

Це те саме кріплення блоку лінзи та механізм AFS в цілому

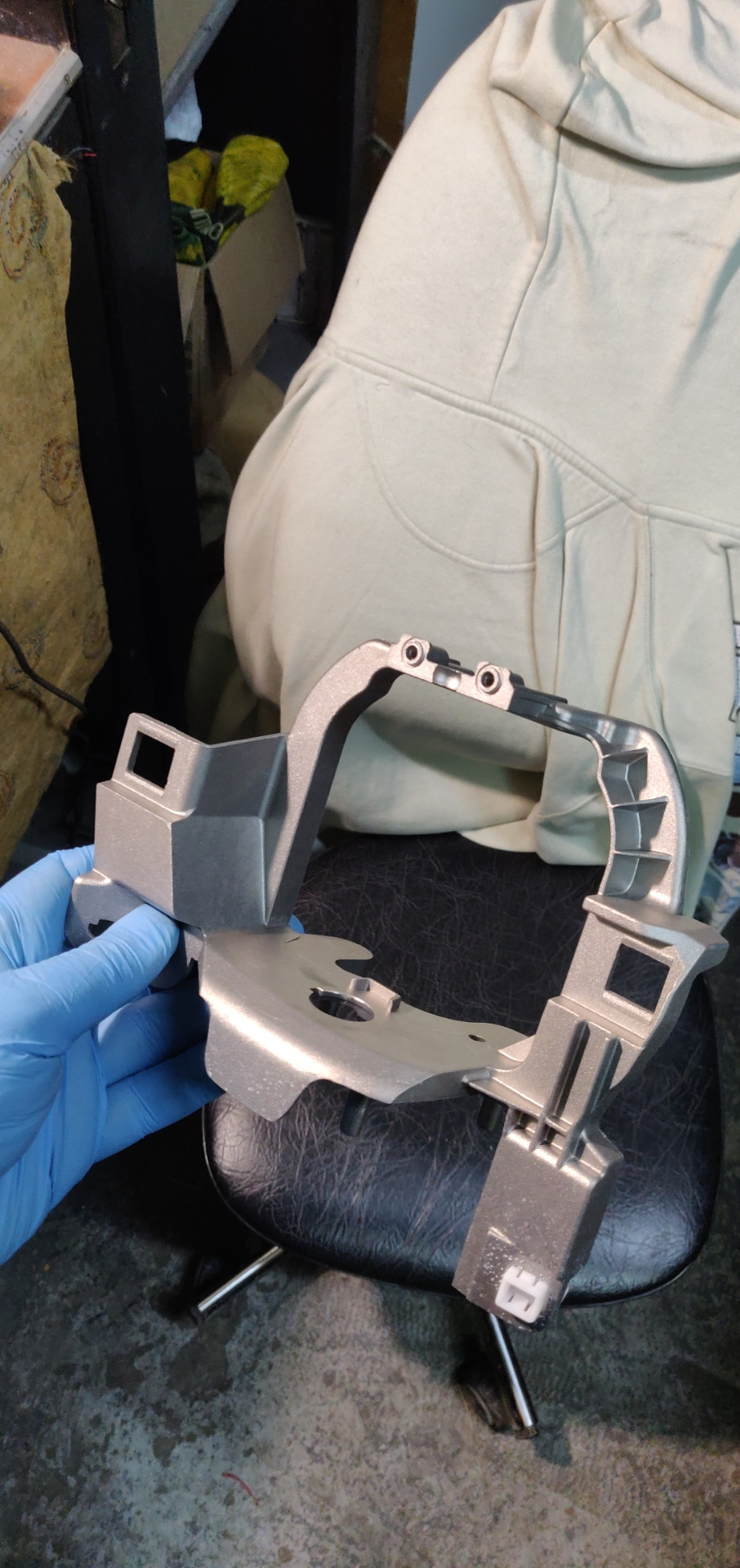

Це я розмітив те, що буду прибирати (лишаки :))

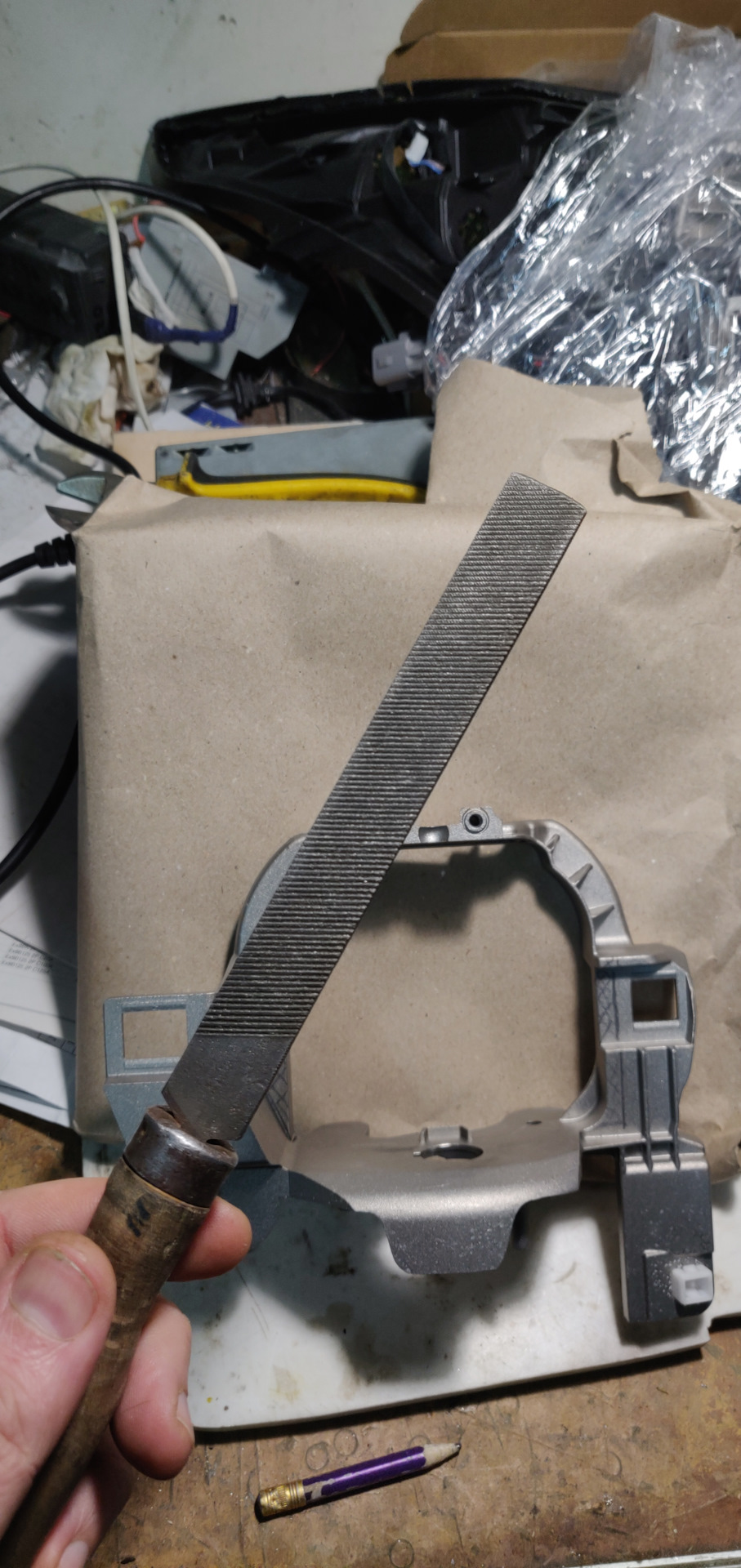

Власне, інструмент :)
Процес йде, вже навіть щось виходить.Одна сторона готова майже (доводити до досконалості буду вже при установці самого механізму іякщо потрібно зайве прибирати. Поки намагаюся маленький запасзалишити, як це цілісна конструкція по колу і не хотілося бзалишати слабких і тонких місць)
Рамка готова, при складанні якщо будуть затирання об корпусблок-лінзи, поправлю. Розбираємо нашу блок-лінзу на запчастини.Саму лінзу та відбивач, акуратно замотуємо в стрейч і відкладаємоокремо подалі, вони нам знадобляться аж при складанні. Нам дляподальшої модернізації знадобиться корпус-радіатор діода. Накорпусі ми вкорочуємо стовпчики відмічені червоним на 1мм. Також мипоглиблюємо пропил на теж 1мм відмічене блакитним. Ось він один зістовпчиків готовий (-1мм) А ось і поглибив пропил на 1мм. Цепотрібно для того, щоб наш драйвер світлодіода опустивсямаксимально глибше, я намагаюся економити місце і максимальноопустити конструкцію нижче за всіма розмірами і щоб вентиляторохолодження потім не затер. Наступним кроком я трохи попив чотирикріплення збоку. Це потрібно для того, щоб туди лягла перехіднарамка. Ось трохи інший ракурс, щоб було зрозуміло куди і як точити, стругати пиляти :) Збираємо корпус з драйвером разом. На ньому покищо доопрацювання закінчилися. Так виглядає тепер посадка драйвера іяк заховався нижче кулер.
