Привіт усім.
Ось і настав час наступних кроків. .
Наступним кроком у нас йде, складання модуля з головною рамкоюфари.

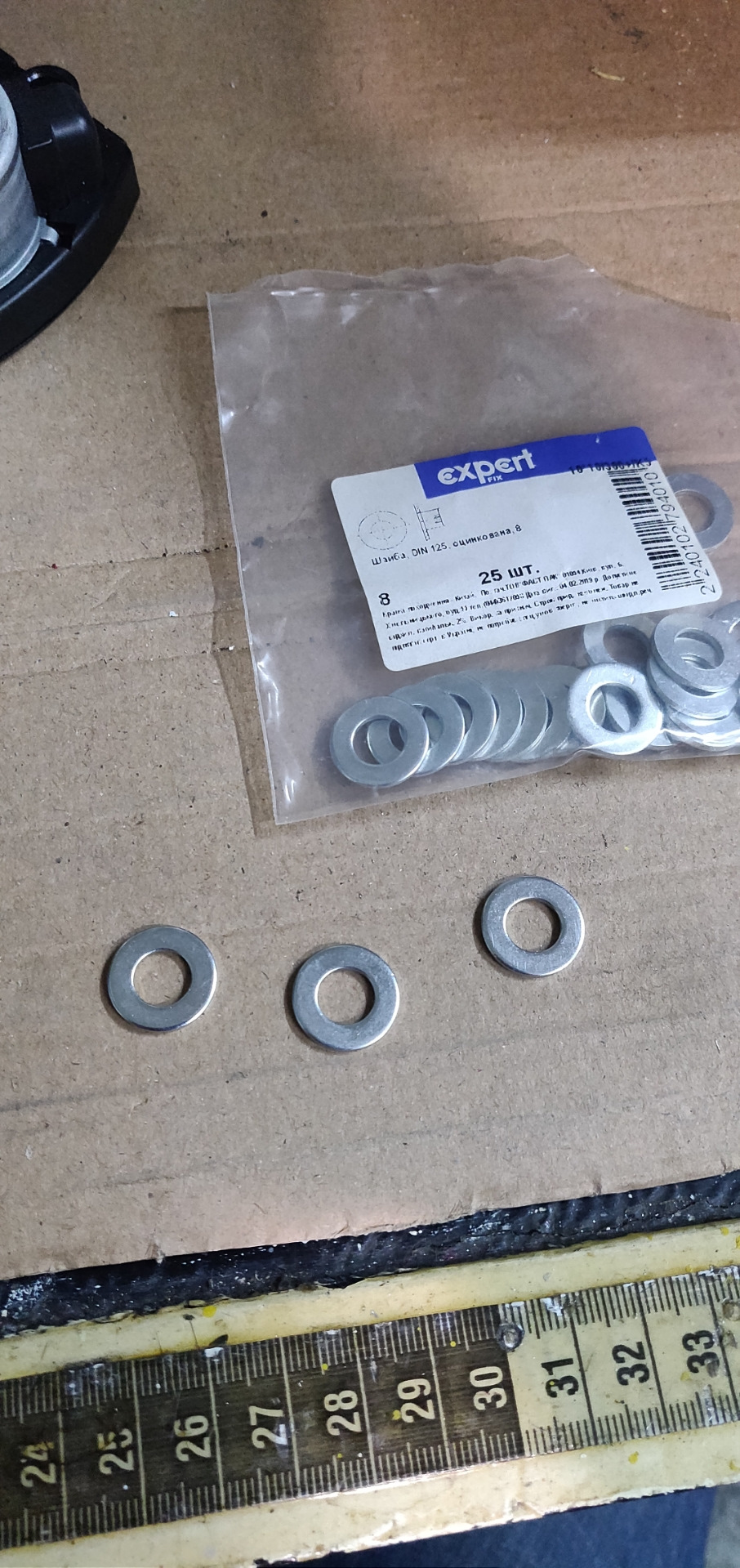

Насамперед я підкладаю шайби під блок який відповідає за поворотфари.Шайби товщиною 1.5-1.8мм
Це нам дасть можливість опустити модуль на ті самі 1.5мм, боремосяза точні розміри центру лінзи.До всього цього я природно прийшовпісля повних вимірів штатної та встановлюваної лінзи

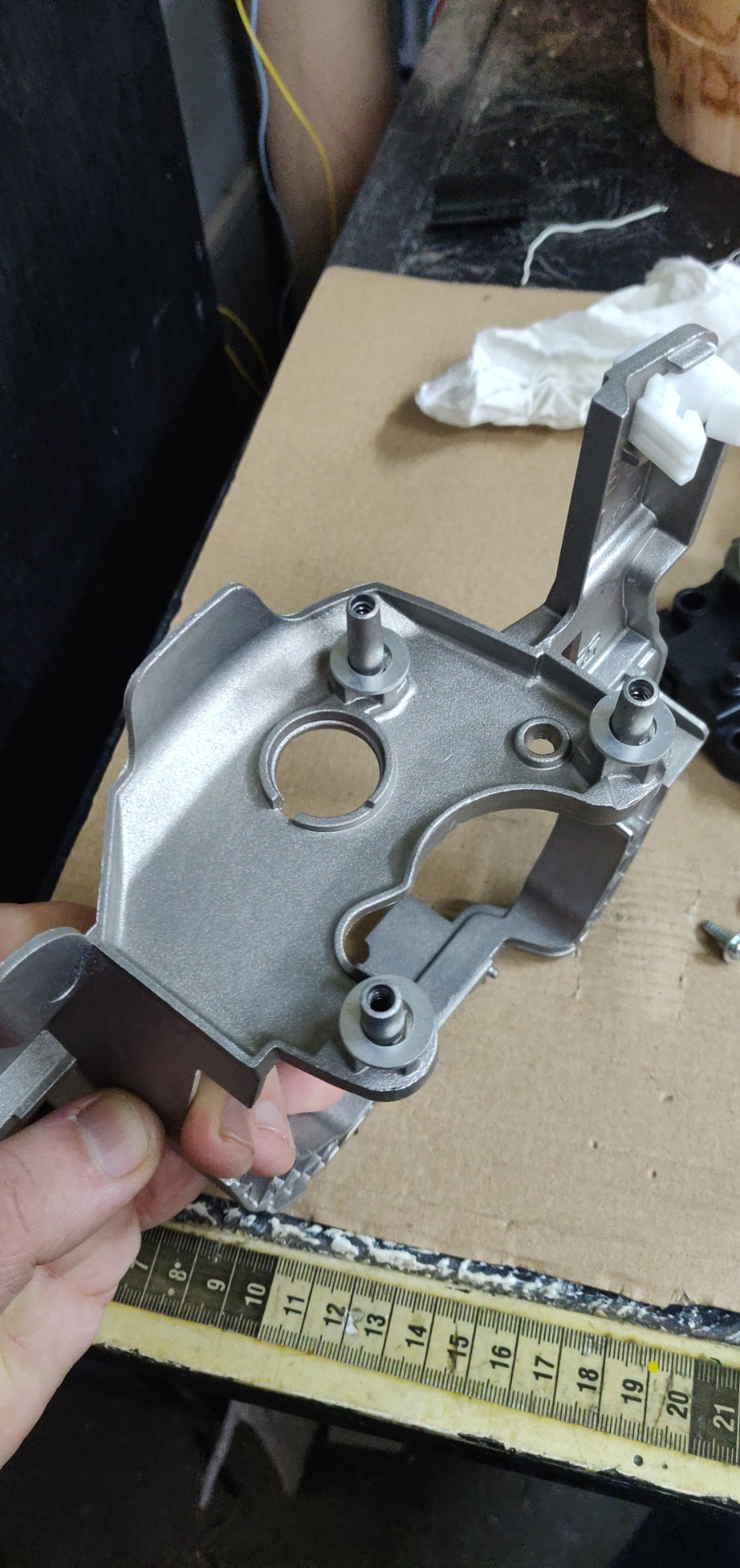

Ось сюди вкладаємо шайби.

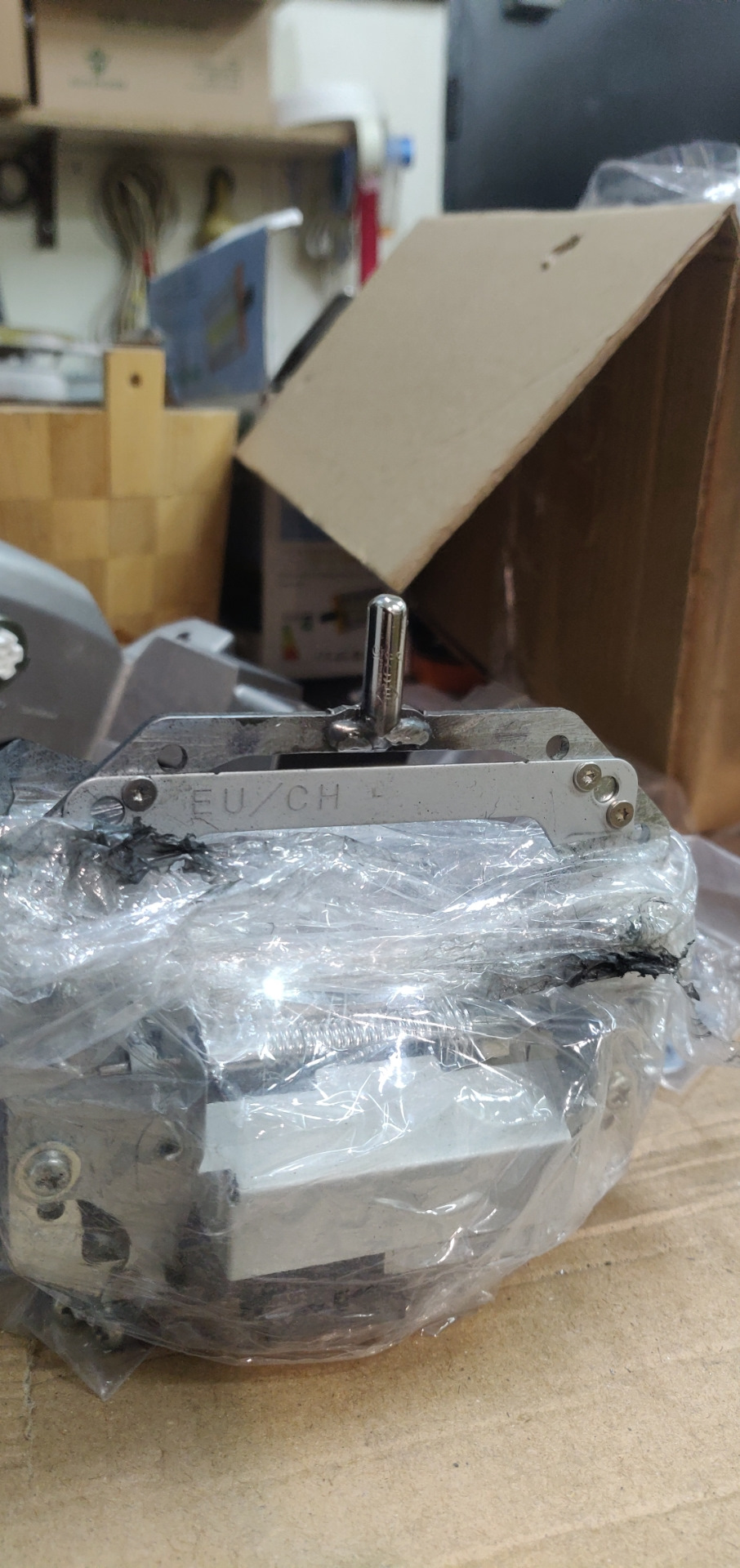

Далі відрізаємо зайві від нашого свердла.
Ось що сталося після відрізання зайвого, закруглення та поліруваннякраїв.
Коли поставив зібрану рамку, відразу з'явилися моменти, де потрібнобуло зробити доопрацювання напилком нашого корпусу, який раніше вжепиляв.

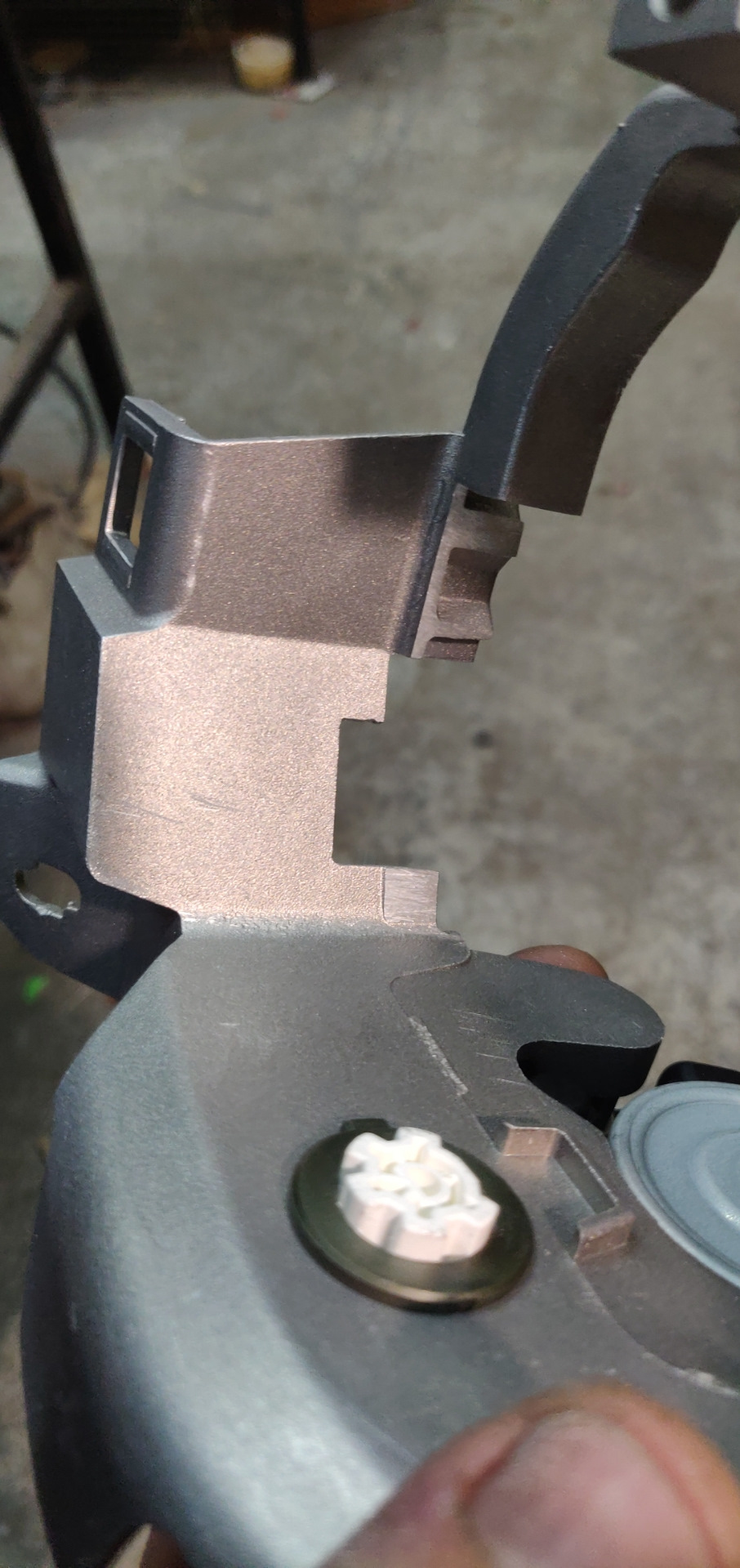

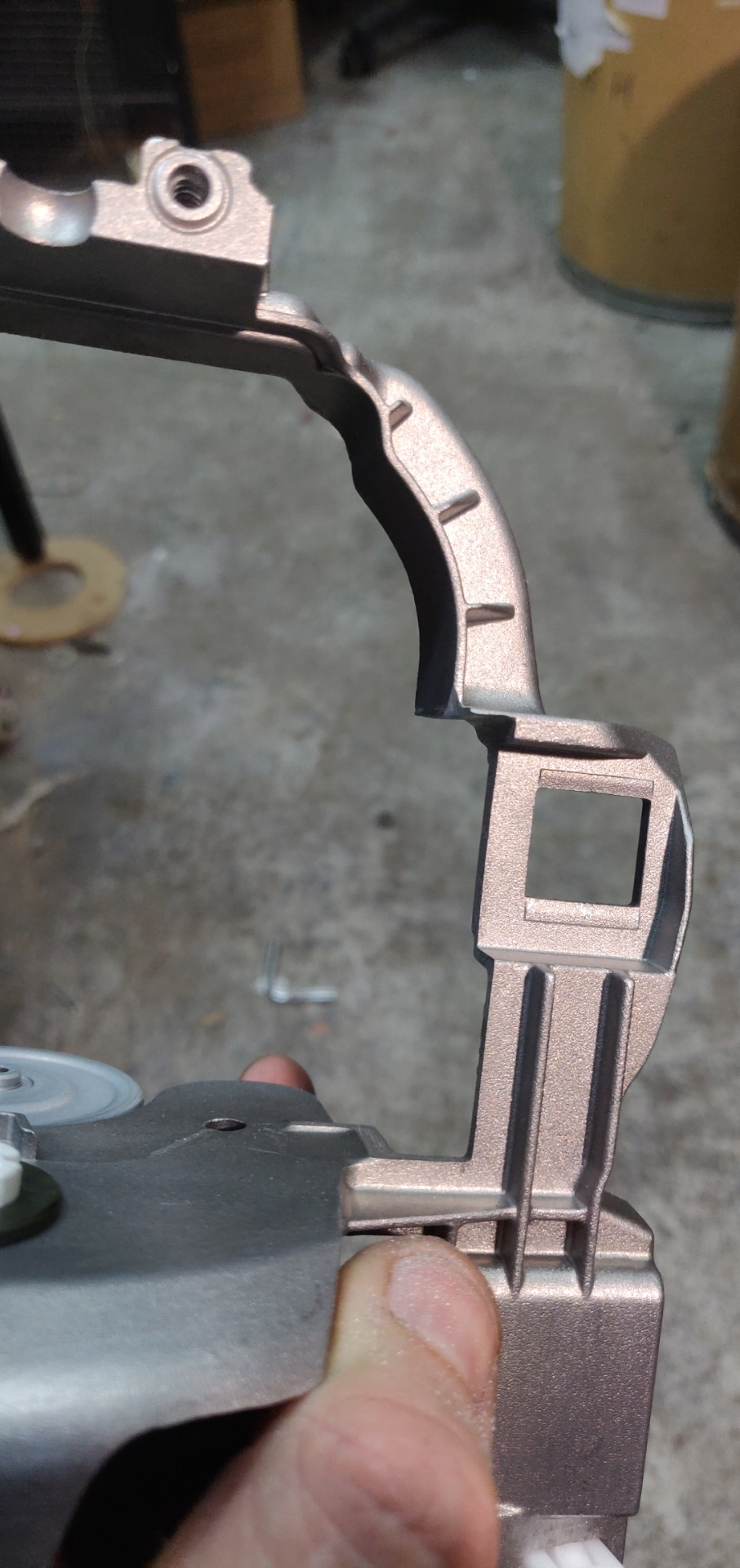

Ось ділянка злегка підправлена. Знадобилося куточок у товщинізменшити, при повороті блок лінзи в крайнє положення не проходивкуточок (упирався), тепер все чудово. Ось з іншого боку, упиралисядроти які йдуть на керування лінзою. І остаточне складання, результат всього. Збираємо поки що все без лінзи. Ось трохи іншийракурс. Результат з тильного боку, все рухається, нічого не затереі не заважає
> Прикручуємо нашу лінзу і перевіряємо що сталося в цілому
Краса.
Далі буде, стежимо.
