Шукав у мережі хороші (читані) підходящі схеми для Газелі з 402мотором і старою приладкою. Процес цей досить важкий, часторозширення картинки в результаті не достатнє. Знайшов потрібну менісхему і зробив з неї картинку у великому розширенні, яку можна якроздрукувати, так і просто завантажити в будь-який мобільникздатний відображати картинки, планшет, смартфон. Але трохипромахнувся і зробив схему для Газелі з 406 мотором і новою панеллю (прошляпив) після чого відскринив і свою.
і перший баг, драйв відмовився завантажити вихідну картинку, довелося адаптувати…
думаю що після завантаження він ще й стисне їх, тому внизупосилання на гуглдрайв з повнорозмірними схемами.

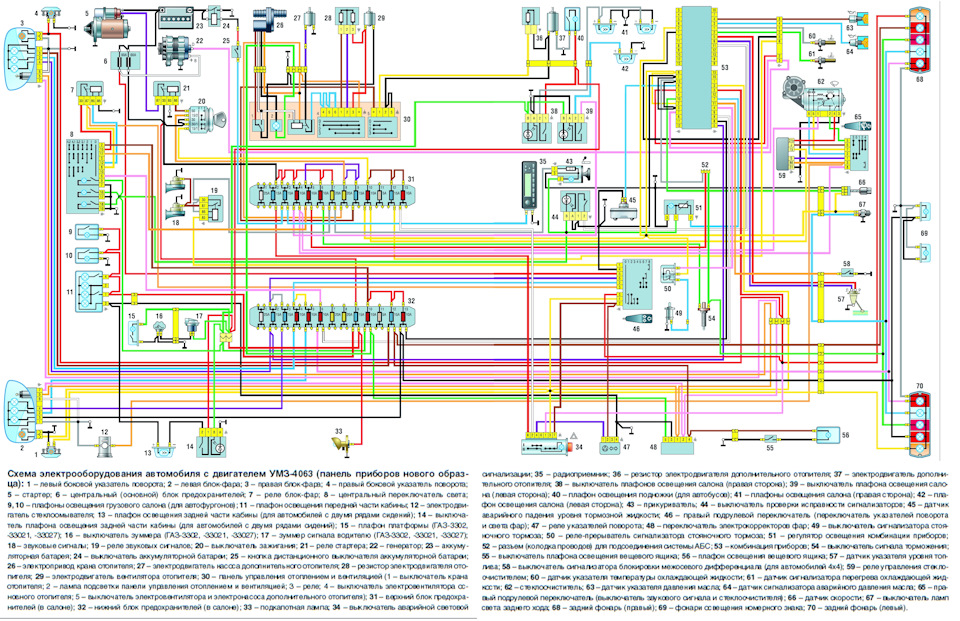

Газель з 406 мотором та новою приладкою
Схема Газель з 406 мотором та панеллю приладів нового зразка
drive.google.com/file/d/1…0mjL_h4L/view? usp=sharing

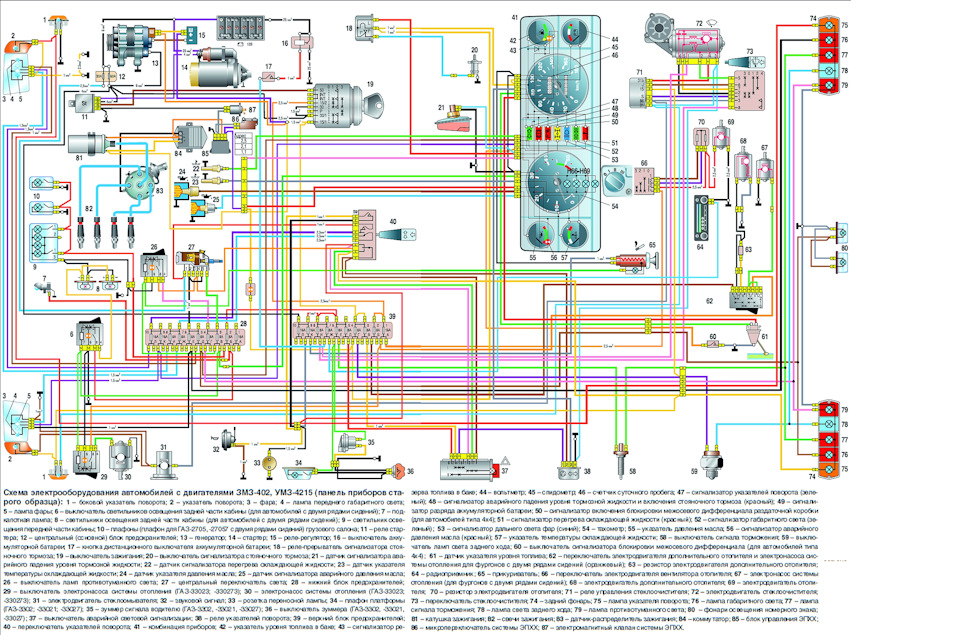

Газель із 402 мотором та старою приладкою (як у сімки)
Схема Газель із 402 мотором та панеллю приладів старого зразка:
drive.google.com/file/d/1…tj9A70ZJ/view? usp=sharing
і сама книжка:< br/>
drive.google.com/file/d/1…vO1hFXQI/view? usp=sharing
