Всім привіт!
Раніше:✔Жовті задні поворотники
Вирішив зробити задні ПТФ.Раніше було встановлено перемикачуправління світлом європейського зразка з підтримкою включеннязадньої ПТФ.
Хотів зробити по заводу, але так і не знайшов 100% інформації, що ублоку ВСМ є висновки на задню ПТФ.Є варіанти як зробити з 1лампочки ЗХ тут, але так робити не захотів, та й на приладку немаєіндикатора ЗПТФ.
Вирішив зробити все набагато простіше.

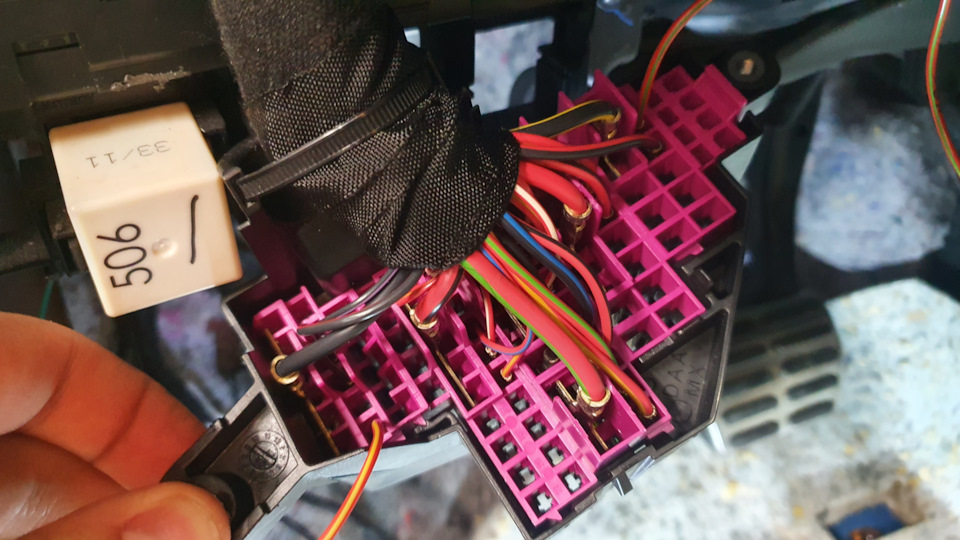

Купил 1 пін N90764701 у роз'єм перемикача світла.На ньому є+12в при включенні ЗПТФ.Від перемикача кинув провід на керуванняміні реле.Плюс для реле взяв із блоку запобіжників, попередньовставив пін ( N90684405) для запобіжника.Від реле вже посалону в багажник до задніх ліхтарів.
У ліхтарі зробив отвір, вставив патрон Т10, вставив червоніLED-лампи, купував тут > > ;Click< < .

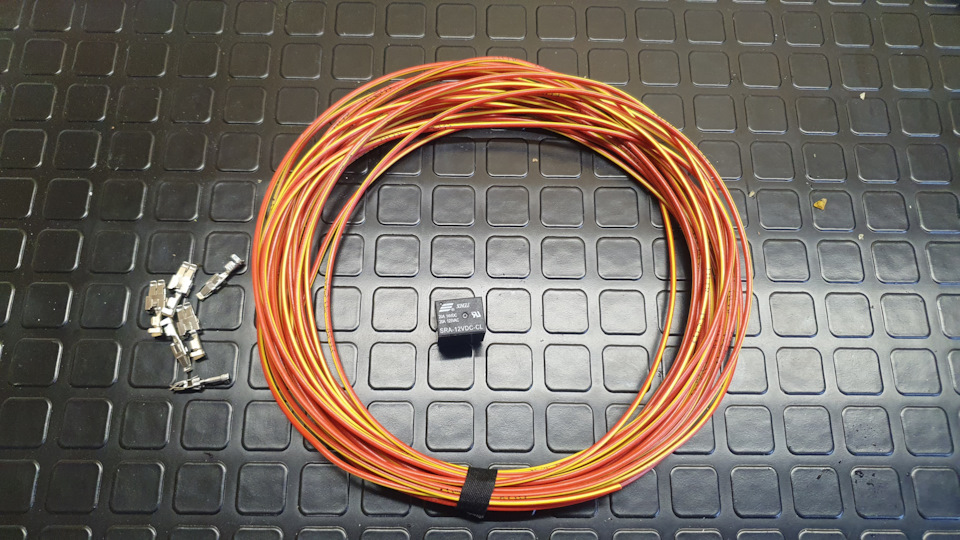

Проводи, міні реле, піни

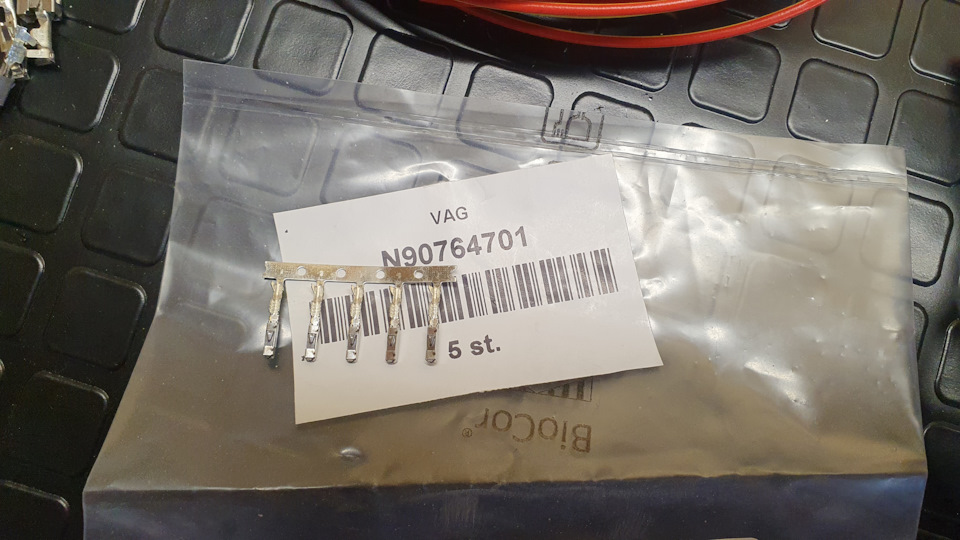

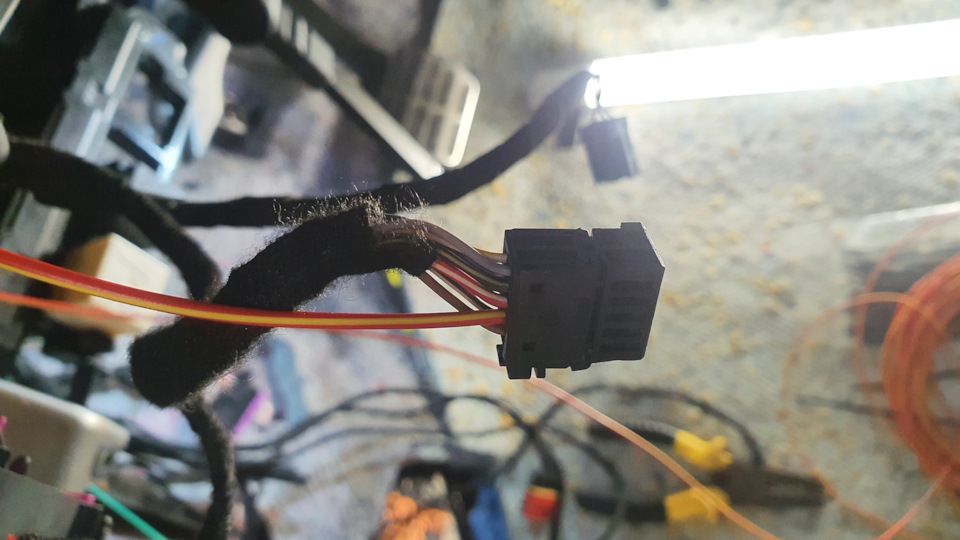

Піни в блок перемикача світла

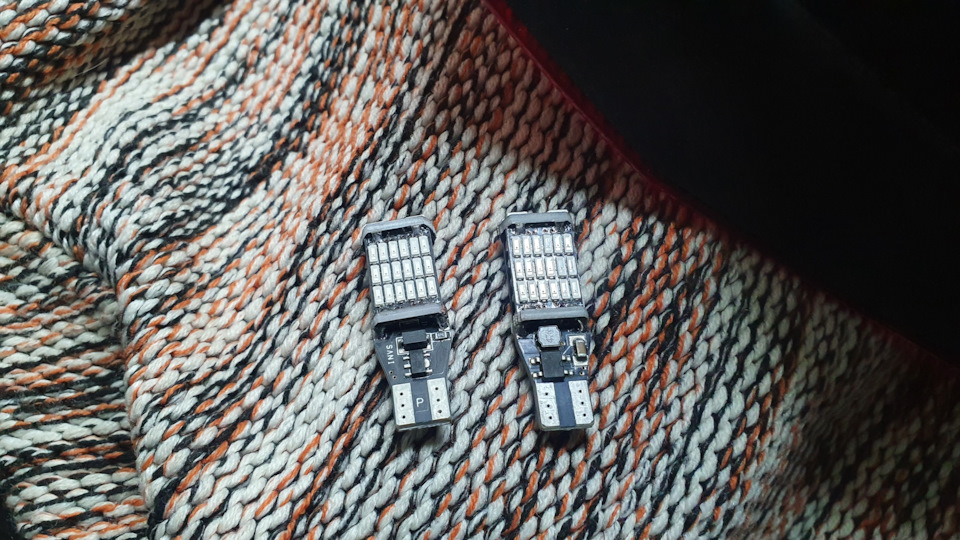

Лампи ЛІД
Отвор у фарі
Результат
Габарит<
Габарит + ПТФ
Усім рівних доріг і багато драйву!
Коментарі15
Вечір добрий.А як поворотник при включеній зптф? Добре видно?А якщо лампу зптф встановити поруч із заднім ходом?Це ти поставив замість однієї лампи на поворот?Дякую.)))
Вітаю! Пін, який вставляємо, в роз'єм перемикача світла - я так розумію цей той, який там єдиний порожній в роз'ємі? У блок запобіжників ставив пін щоб поставити окремий запобіжник на ЗПТФ?
У мене 1 порожній був, думаю у вас також Так, саме так
Тобто пін вставляли саме в той порожній осередок? Під запобіжник треба виходить 2 піна вставити, так? Є фото місця, звідки брали постійний + в блоці запобіжників?
Так1 пін, тому що 2 є, блок розділений на 2 частини. Перша Клема 30 - постійні + 12 В. Прямо від АКБДруга Клема 15 - після запалювання, я брав від 15 до реле, від реле на ПТФФото тільки 1, вище
Спс. Треба коротше лізти, по ходу справи швидше розберуся!
Можу завтра зробити фото, куди вставив запобіжник, якщо потрібно
Не треба, дякую.
Виходить bcm ви ніяк не чіпали і не колгоспили, правильно? І параметр світла не чіпали?
Ні, не чіпав
Зрозумів. А сам перемикач вимикає зптф при вимиканні ближнього світла на габарити або на 0? І виходить при режимі Авто зптф ручкою не включиш?
Так, вимикає зптф. В авто не включити
Спасибі.
А спереду габарит з поворотниками не плануєте міняти на дхо, щоб білі були як на Європі?
Змінив фари, скоро буде запис
