Як то встановлював на машину протитуманки, і прийшла думка навіщосавити додаткову кнопку на включення передніх туманок (шукати місцеде кнопку приліпити, а місця на п'ятій панелі та й у четвірці ...)на панелі є кнопка включення задніх ПТФ.І я подумав, а чому некинути з цієї кнопки включення передніх ну і зробити так щоб ізадні вмикалися.
Купив кнопку для включення габариту та ближнього світла длявстановлення замість кнопки включення задніх туманок, і почавчаклувати над проводами.

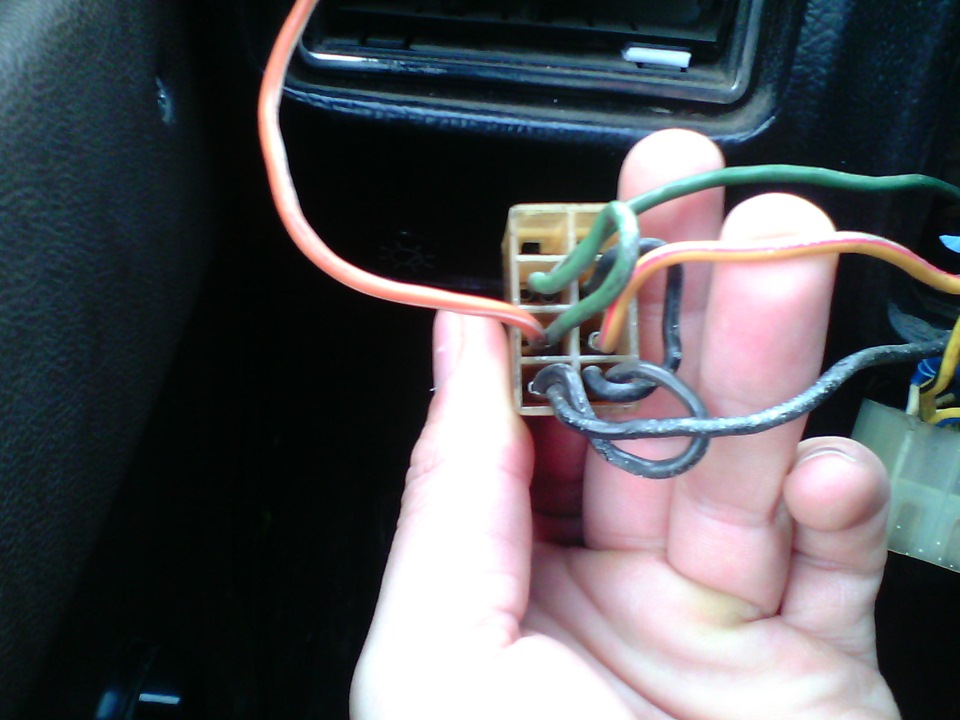

Колодка (шоколадка) включення габаритів та ближнього світла
Подивившись як включаються габарити і світло вирішило зробити тесаме і з туманками

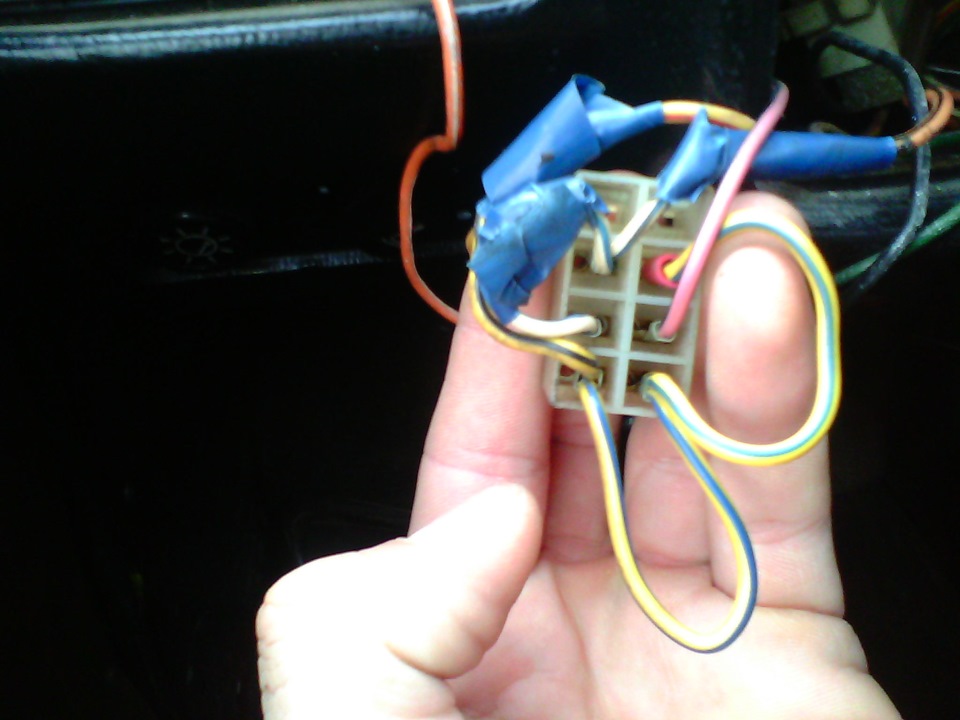

туманок виходити з кнопки вмикання габаритів (заводський), йогозалишаємо і кидаємо на колодку включення туманок. Потім за схемоювключення габаритів і світла я підключив кнопку включеннятуманок.

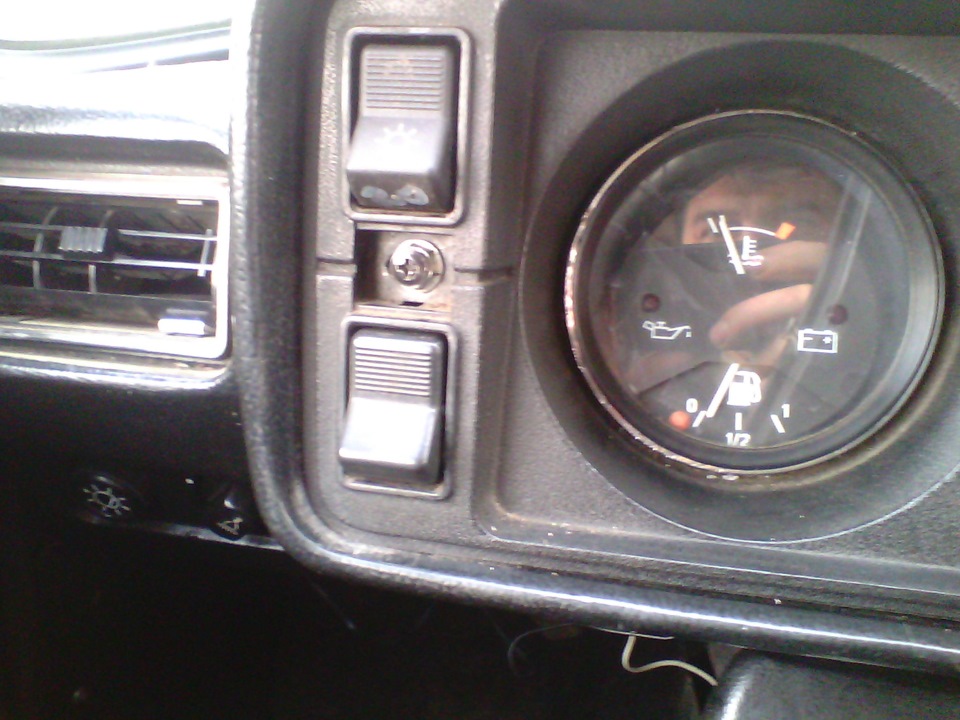

Результат при включених габаритах можна включити передні ПТФ (тількипередні), це друге положення, наступне клацання кнопкою туманоквключаються задні та передні туманки разом, перше положення конпкигасить туманки.

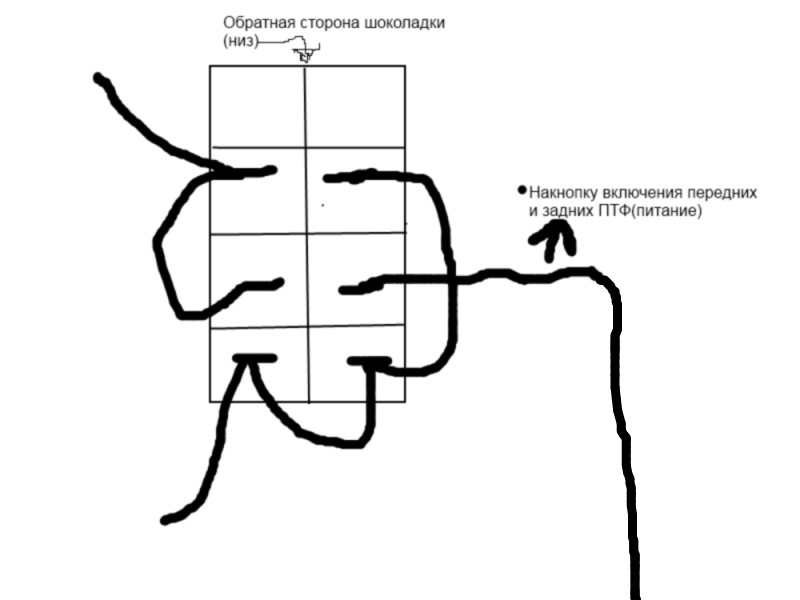

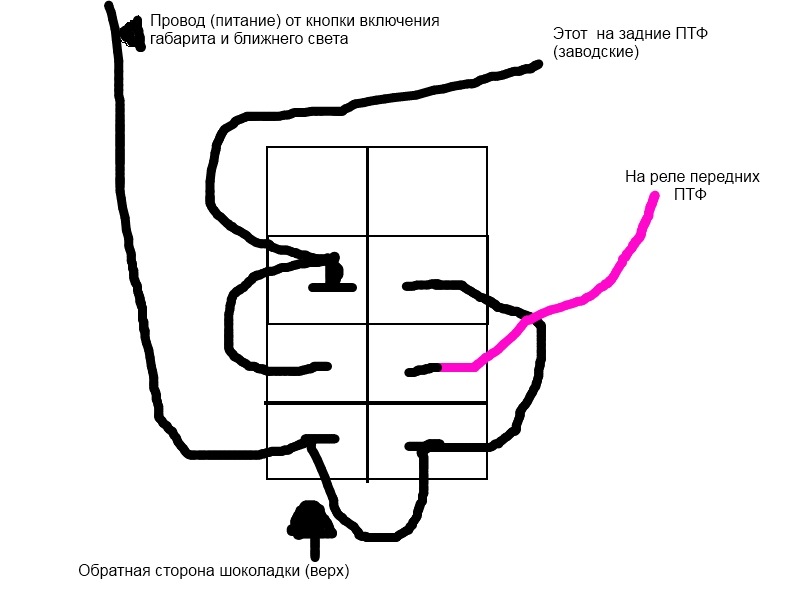

Ось зразкові схеми малюнки (ну я не художник вибачайте заякість)
що на першому фото тільки в малюнку
У принципі нічого складного, кому чого незрозуміло пишітьроз'ясню.
Я не автоелектрик але поки що все працює без диму та проблем. Будурадий, якщо комусь це допомогло або зацікавило.
