Перехідник OBD2-GM12

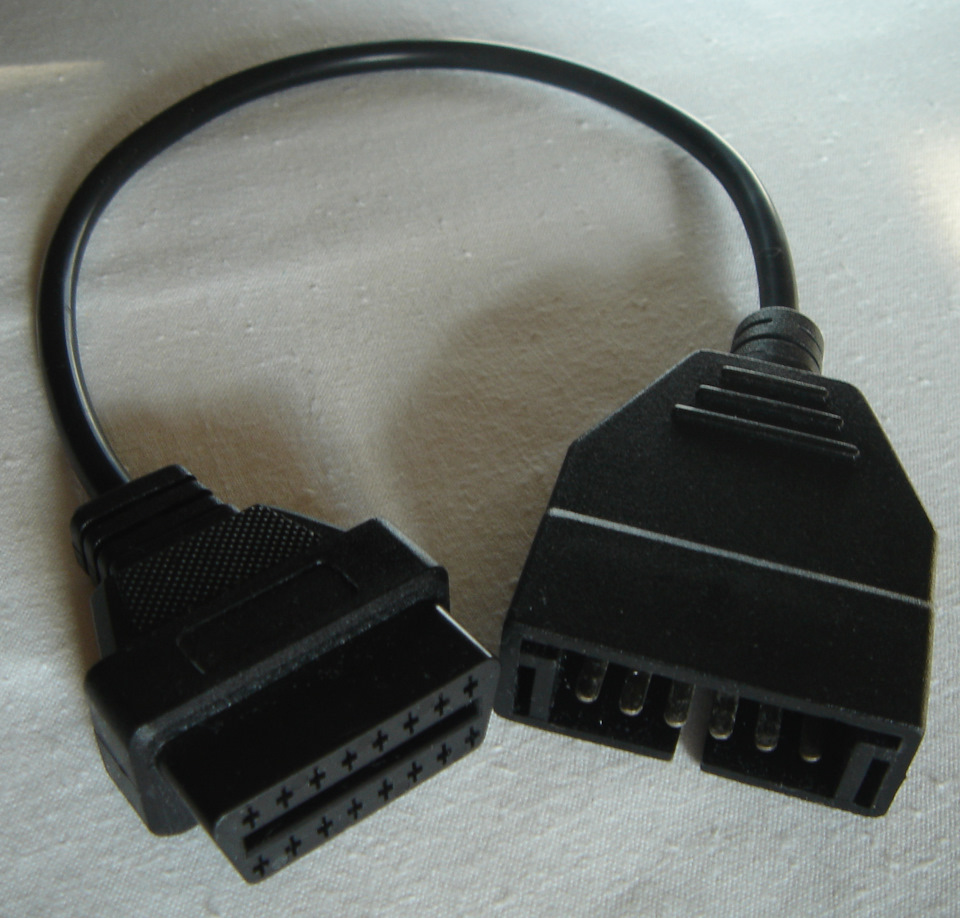

Для підключення діагностичного адаптера піднебесномуінтернет-магазині був придбаний перехідник OBD2-GM12.
Викладаю схему його розпаювання для тих, хто відчуває якісьпроблеми при його підключенні.

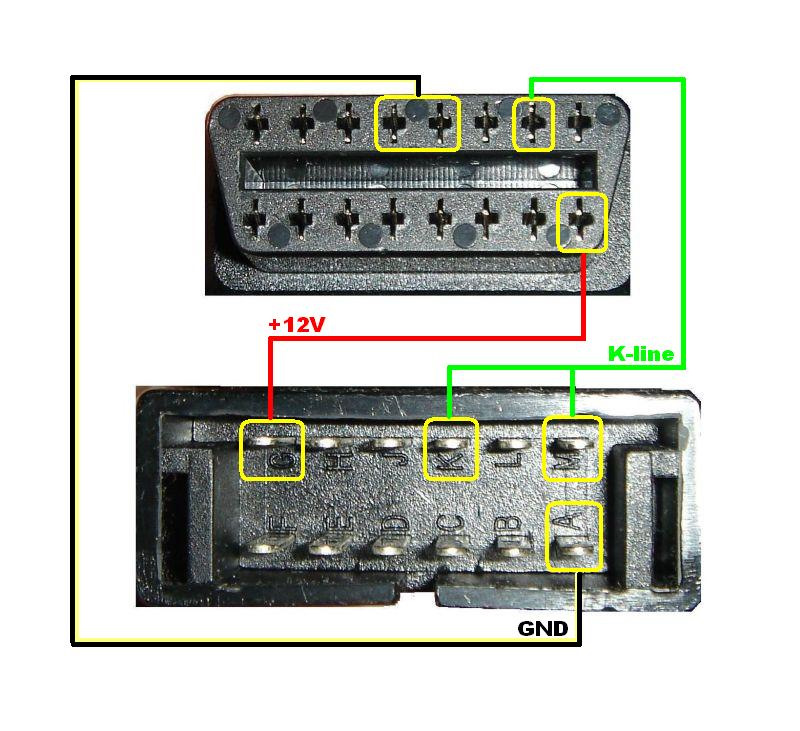

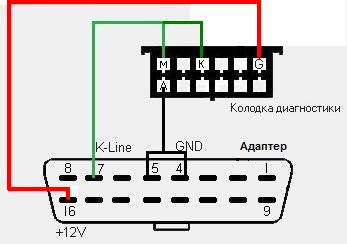

Схема перехідника

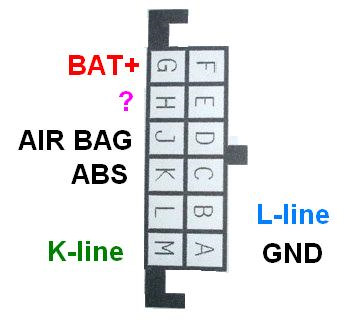

Розпинування оазъема GM12
Зверніть увагу що моєму перехіднику в штеккері GM12 стоїтьперемичка між пінами " М" і "к" для того, щоб можна булопідключитися і до ЕБУ двигуна, і до блоку управління АБС. До блокууправління подушками безпеки таким перехідником підключитися невдасться. Перевірити АБС доведеться виявити кмітливість.

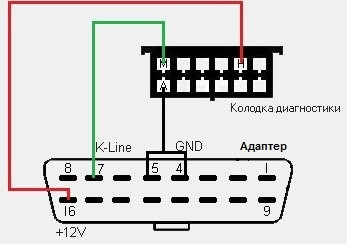

PS Для тих у кого авто ВАЗ даний перехідник не підходить.перехідника для Daewoo Lanos
Коментарі20
Доброго дня, і де різниця між двома останніми малюнками? )
Червоний провід по-різному підключений до роз'єму GM12
А зрозумів, Спасибі
Підкажіть !Купив клайн адаптер і перехідник з 12 пін на 16Програма PmonitorЗчитує дані тільки в момент запуску двигуна, а коли відпускаю ключ запалювання то програма завмирає відразу
Живлення G подається плюс з бензонасоса, коли працює ДВС!
загалом вдалося прочитати і навіть злити і записати нову прошивку
Вітаю. І нічого більше купувати не треба.
Взагалі-то H це +12 з 30 клеми G управління форсункамиабо я помиляюся?просто вчора зробив за Вашою схемою у мене одна К-лінійзагалом припаяв обд2 роз'єм до проводів посадив все на терм усадкипідрубаю сканер але він не може з'єднатися спробував завест...
ЕЛМ327 не буде працювати на такій старій машині. Він працює на більш сучасних нексиях, де стоїть роз'єм ОБД2. Потрібен клайн адаптер на чіпі FT232RL. Або VAG COM409.1 на цьому ж чіпі.
зрозуміло! коротше даремно купив адаптер -)
підкажіть а якою програмою читати цей блок якщо я куплю відповідний адаптери взагалі що він зможе мені сказати мене цікавлять такі показники як температура датчика на вхід і ОЖпоточні показання РХХ і кута заслінки так само поточне УОЗ і оборотиа так ...
Open Diag. Sens Diag
У мене Сенс 1.3 працює ELM 327 блютуз 1,5 версія. У кого не працює означає або що-не так робите або купили підробку. Я замовляв на Аліекспресі. Всі норми. працює.
Пін G на ВАЗах це харчування бензаноса
А дзеркально не переплутав коли паяв? Схеми зазвичай на гнізда, а паяєш то роз'єм.
А версія обд 1.5 для ланоса євро2?
Для ланоса євро2 версія називається GM12. Версія 1.5 це у блютуз-адаптера ELM327 який годиться для ланоса євро3.
А є рішення щоб через блютуз gm12 до телефону підключити?
Може й є, але мені про це нічого не відомо.
Стаття бомба. Все чітко розписано. Щойно перекидав провід з К-лінії на air bag. Хочу перевірити у себе.
