Адаптер під OBD2 з перехідником CAN шини Опель .
Роз'єм OBD 2 не завжди зручно розташований для більш детальногозчитування даних з авто.

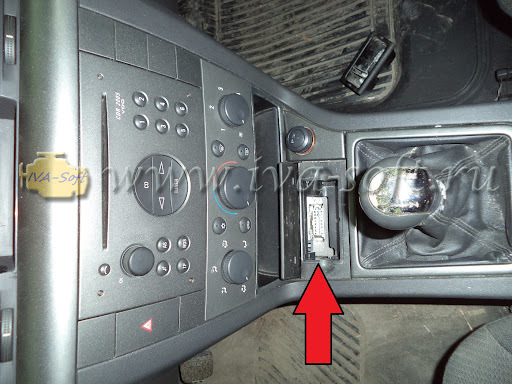

Вектра С
у ніші поглиблення попільнички

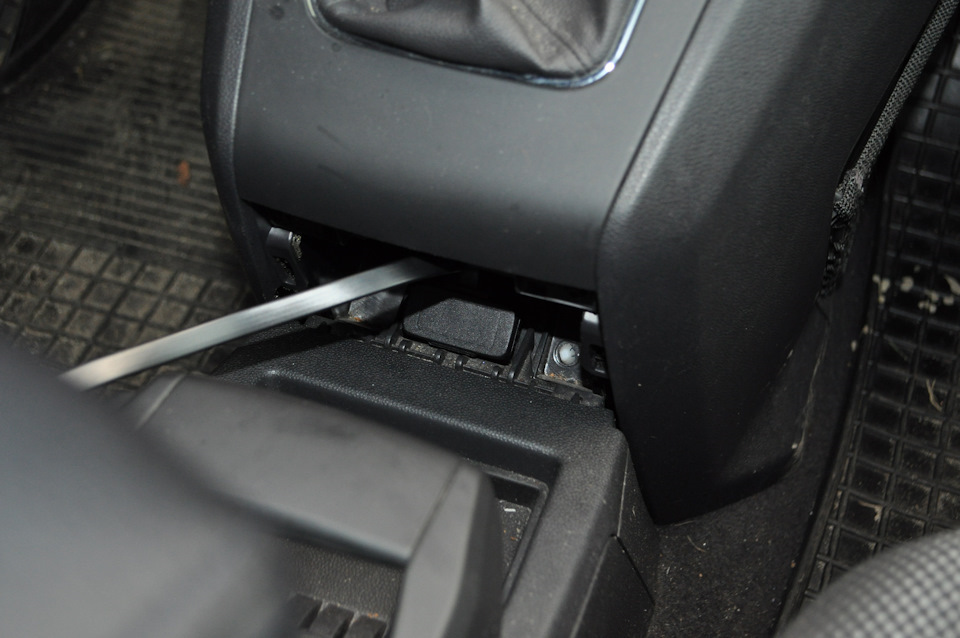

Зафіра В
внизу центральної консолі, …

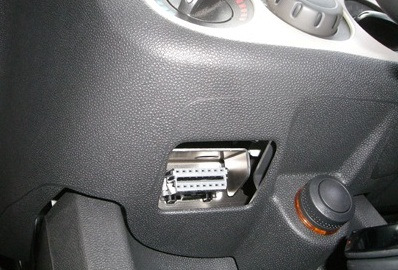

Корса
знизу панелі, …
Астра J/Інсигнія
Зліва знизу під торпедо …
Звичайна робота зі сканерами не створює незручностей.

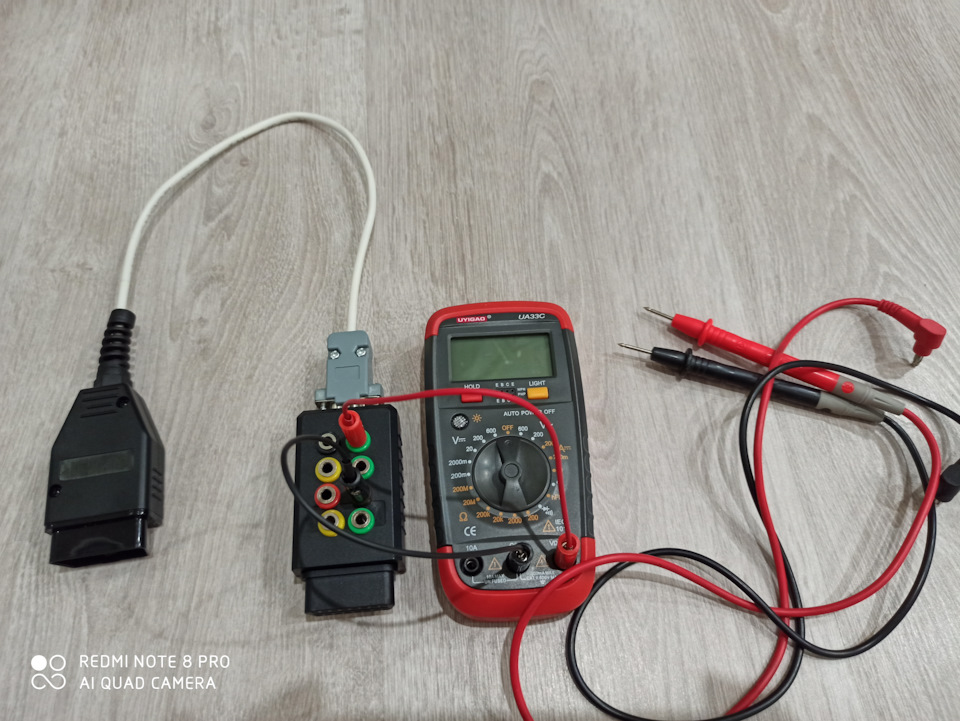

Але якщо треба провести якісь дії по CAN шині мультиметром, осцилографом або підключитися CanHaker то потрібен перехідник длязручності підключення. На Аліекспрес є готовий варіант "бокс підOBD2…" зовсім комільфо за такий девайс.Тому зібрав собі длязручності невеликий перехідник/подовжувач під CAN.Він маєможливість одночасно зчитувати дані з шини як сканером такодночасно і з самої CAN шини .
Для адаптера використовував наступні піни колодки OBD2 для Опель…
пін 1------ LSCAN-H
пін 3------MSCAN-H
пін 4/5--- Маса
пін 6------- HSCAN-H
/>
пін 7-------
пін 11------MSCAN-L
пін 14-----HSCAN-H< br/>
пін 16----+12
Всі компоненти купив на Аліекспрес
Кришка корпус ELM 327< /b>
58, 53 грн. | Кришка роз'єму ELM327 OBD2 з корпусом, роз'єм J1962m зкорпусом, 16-контактний роз'єм «Тата-мама», «зроби сам», інструментдва з відкритим
a.aliexpress.com/_9RdaRz
<
16 Контактний Адаптер
35, 91 грн. 55% ЗНИЖКА | 1 шт., 16-контактний адаптер OBDII длядіагностики автомобіля. 61, 72 грн. 22% ЗНИЖКА | 25 шт./лот 5кольорів 4 мм вилка-перехідник типу «банан» 4 мм вилка-перехідник«зроби сам» червоний чорний зелений жовтий синій
a.aliexpress.com/_ALt22j
> Витратна частина мінімальна.

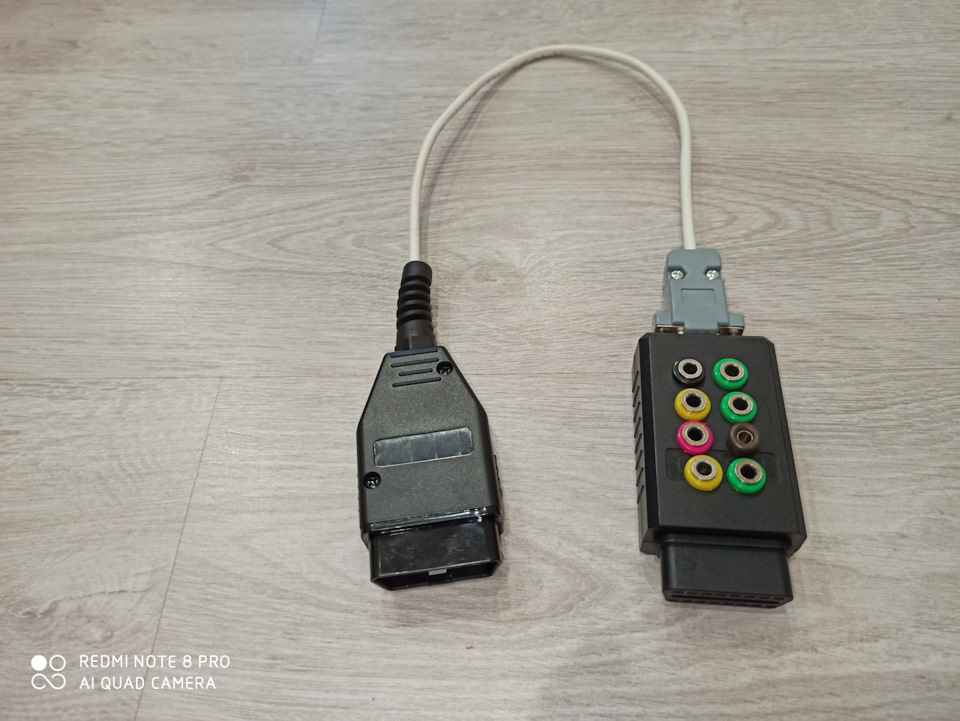

Зібрав компоненти разом, вийшов простий перехідник адаптер під ОВС, начебто дрібниця але в цілому зручна як для мене)
Коментарі13
А навіщо в can шини тикати осцилографом і вольтметром? Я ще розумію комутувати шини на 1 адаптер ...
Ну так хто як їх дивиться Мені так зручніше, та й навіщо платити більше за те, що по оптимальному можна вичавити з цього девайса
Так ви замикання обрив так перевіряєте?
Так я перевіряю правильність роботи та цілісність CAN шин
Так і CanHaker може надіслати при необхідності пару пакетів))
А звідки ви знаєте які пакети надсилати? Прям документація за протоколами є?
Немає такої документації не існуєЗбирайте аркуші робочих блоківФіксуйте idА потім бомбіте)))))
Можна і так спробувати)))
З гарним інструментом ні чого не страшно, а лише на задоволення
Та якщо раз треба там подивитися то звичайно вже такі речі непотрібні а коли доводиться часто дивитися то така річ не завадить)))))
Розетка для бананів це залік! 🤣
Так хто ж Зафіра пробував тестувати шину то мене зрозуміє)
Опком нормально влазить. А дротиками, звичайно, не ткнеш вже.
