Несподіване вирішення питання з вимкненням маси

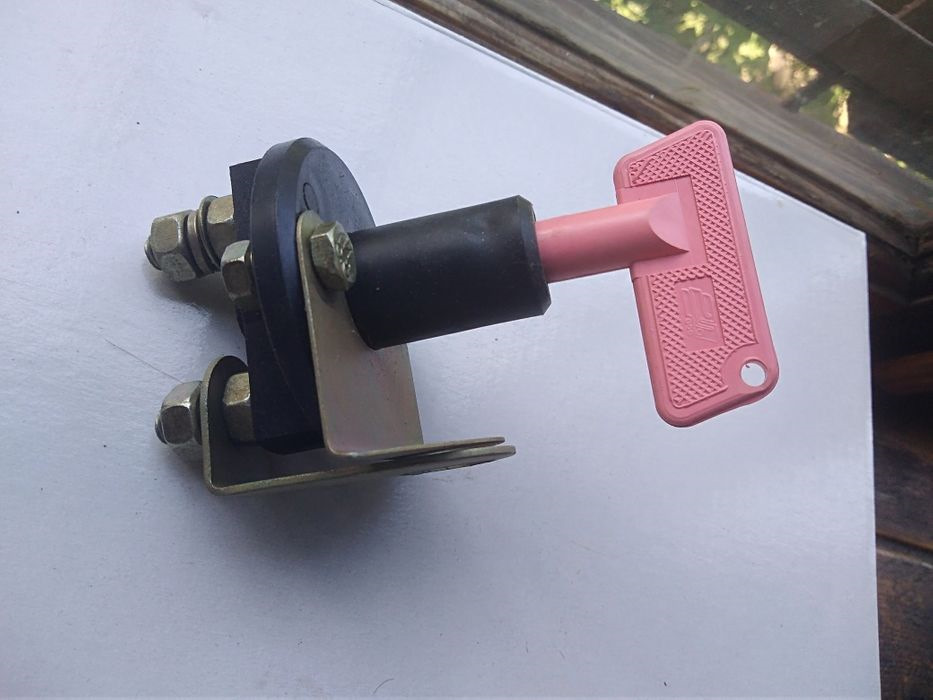

Загалом, після того, як іксайд помер після двотижневої стоянки, а ястав їздити на машині вкрай нерегулярно, в голові дозріла думка прокупівлю вимикача маси, який дозволяв би знеструмлювати бортовумережу без Посидівши на ОЛХ, я знайшов те, що хотів — парурадянських вимикачів ВМ-4 з ключами прапорцевого типу... Такийвимикач колись стояв у нас спочатку на Жигулях (1983-1995), а потімвін же на "вісімці" (1995-2007) і був проданий з машиною.
Такий вимикач стояв у нас і на ВАЗ-21013, і на ВАЗ-2108. > Однакпри предметному розгляді питання моїми беззмінними консультантамиВасею rosvigovo777, приятелем Сергієм та моїм батькомз'ясувалося, що мої три мінусові дроти (основний, кузовний тамузичний) потрібно спочатку прибрати з клеми АКБ, щоб вимикачз'єднувався ОДНИМ дротом, а вже звідти робити розгалуження нарешту.

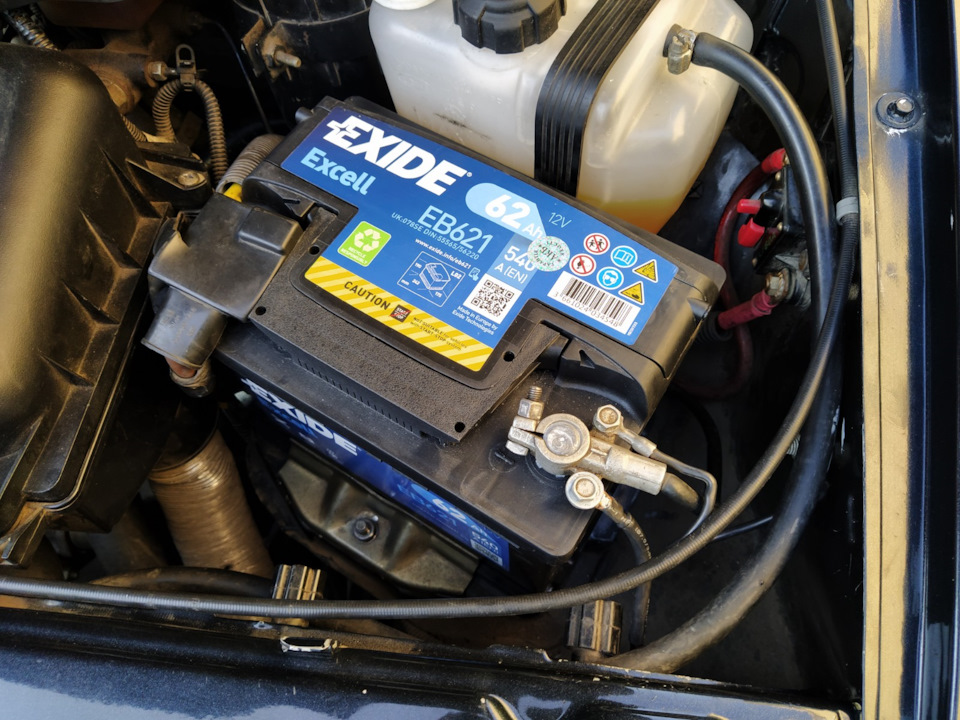

Штатне підключення із заводськими клемами

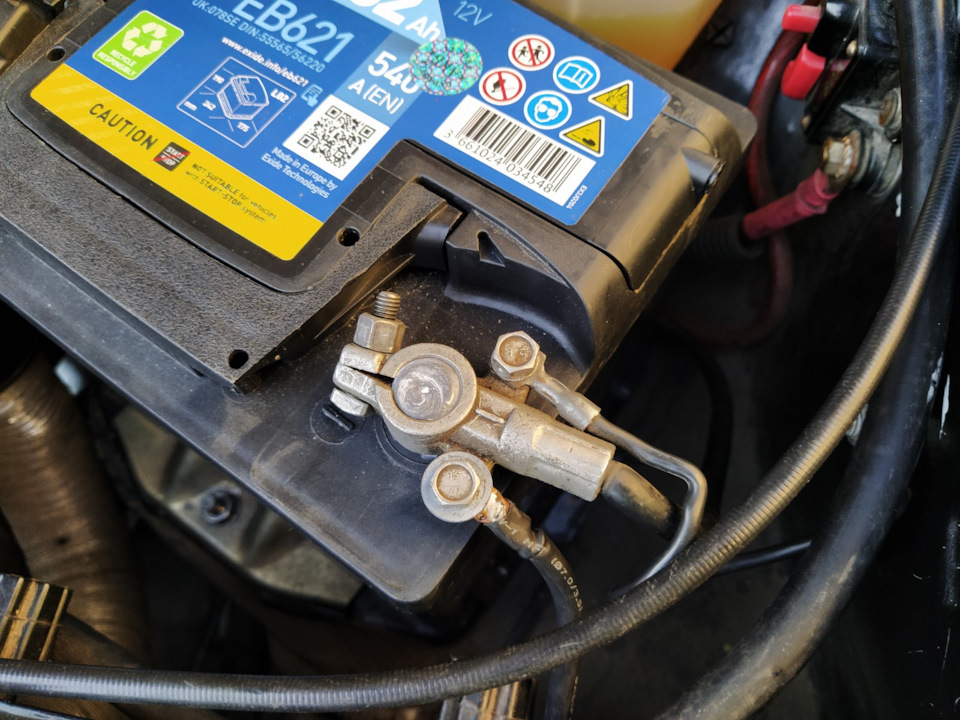

Зверху вниз — мінус на кузов, основний (силовий) мінус і мінуспідсилювача.

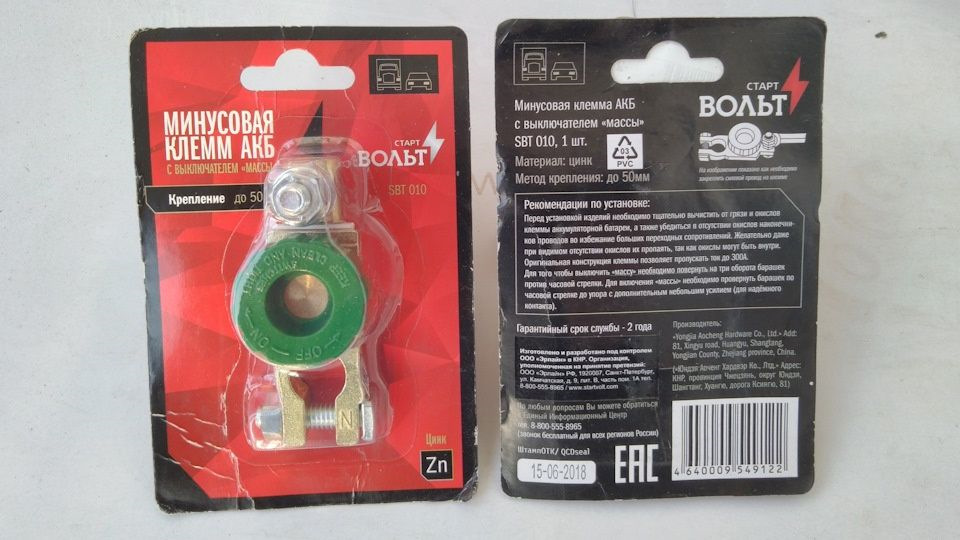

< p align="justify"> До того ж вимикач з точки зорукомпонування і зручності доступу розміщувався поряд з батареєю звеликими труднощами. Подумавши і прикинувши все за і противтручання у проводку (щоб звести та розвести мінуси по-новому зурахуванням вимикача), я вирішив відмовитись від такої реалізації, але не проекту. Тому що в процесі пошуку розмикача маси я бачивкуди простіше і цікавіше рішення, а саме мінусову клему АКБ ізвбудованим вимикачем. Точніше, вимикач - це голосно сказано, всебуло набагато простіше:на клемі був зелений баранчик, обертанняякого розмикало пластини всередині клеми. Воістину, все геніальне —просто.Запчастини на фото:SBT010
Батько, щоправда, сказав, що це все класно тільки в тому випадку, якщо якість матеріалів та виготовлення витримає чималі струми. Алеперевірити це можна було лише одним шляхом — покупкою тавстановленням. Що я й зробив. ))) Точніше, купив я, а поставивВася. Працює вимикач-клема просто ідеально.

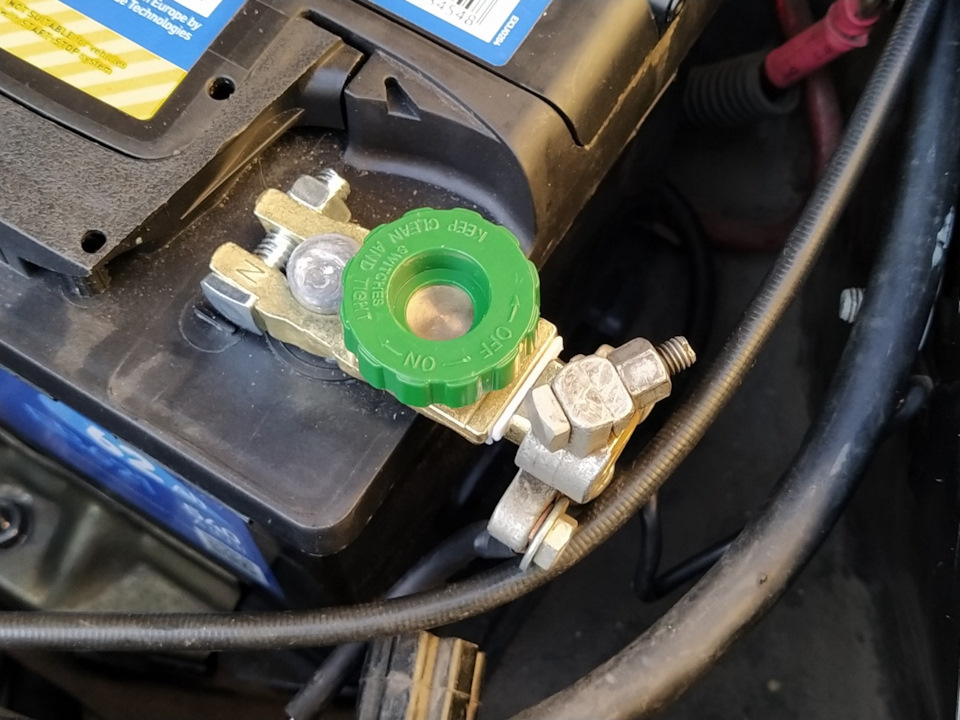

Так воно виглядає у встановленому вигляді поблизу. Обертаннямбаранчика проти годинникової стрілки можна домогтися знеструмленнябортмережі. Загальний вигляд Вася лише посміявся над моїмипобоюваннями, що клема з баранчиком не встане по висоті. ))
