Встановлення БК-21

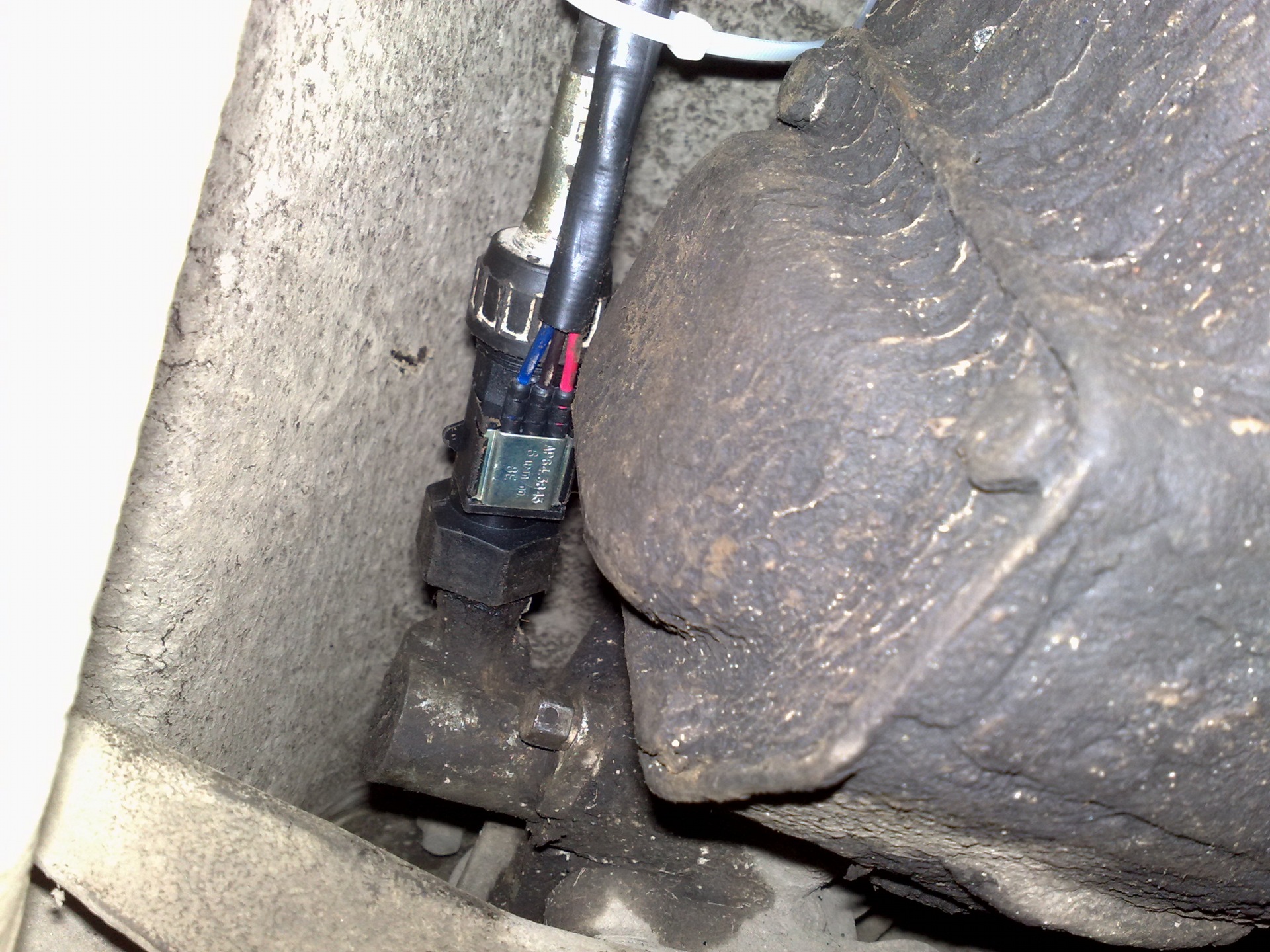

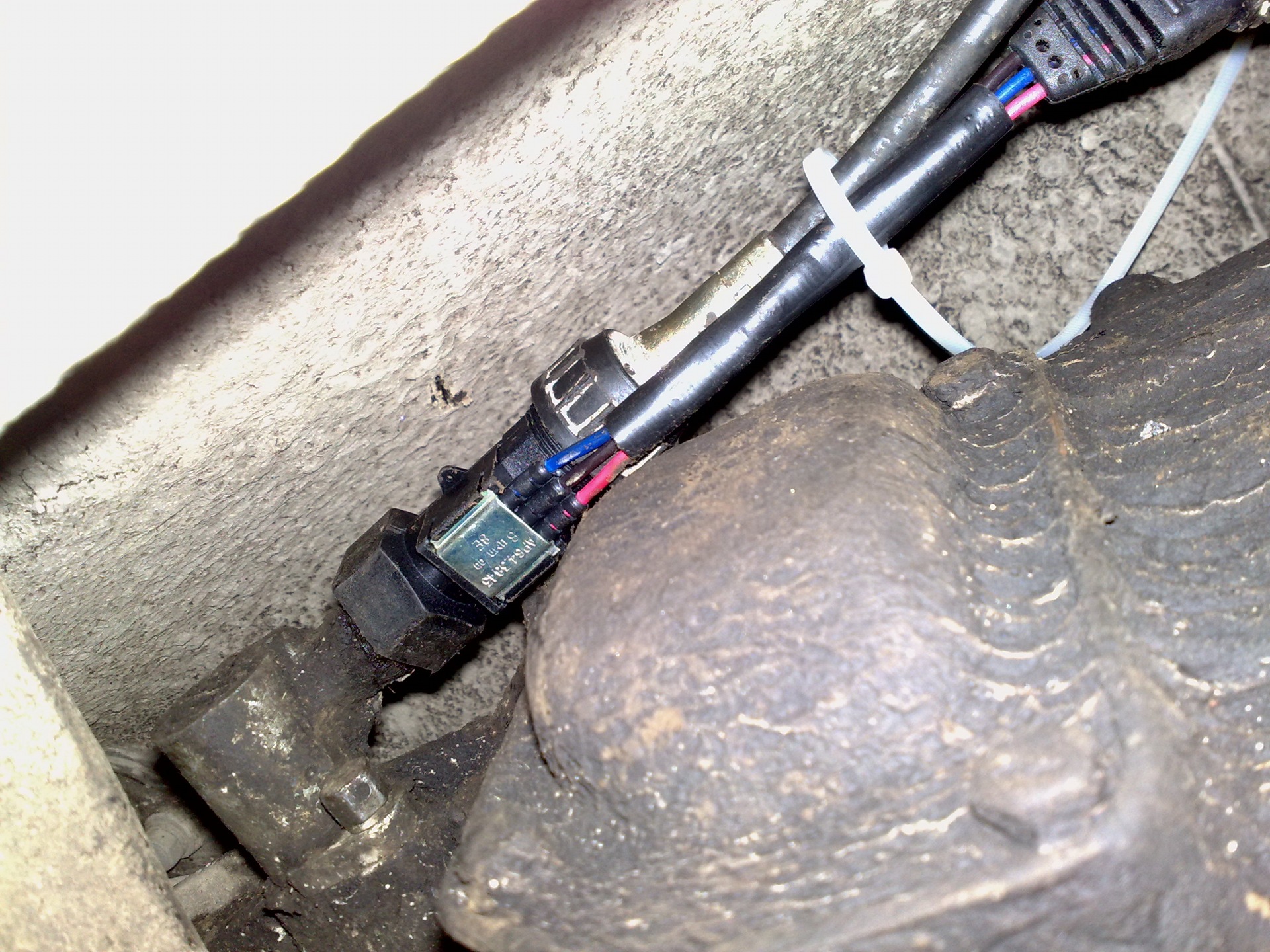

От вирішив створити тему по установці бортового комп'ютера БК-21 намій мось. Встановив даний девайс ще в 2010 р., але описати йогоустановку раніше не було часу. І так, сама установка щодо нескладна, особливо для тих хто добре знається на електроніці.Власнедля установки потрібен сам БК-21 фірми Оріон, або його аналог іпрохідний датчик швидкості, що трохи виявилося проблемою, так як наринку пропонують в основному не прохідні, від ваз- ов, але вонимало того що не прохідні, так і ще й 6-ти імпульсні, і розрахованіна ваз-івські автомобілі та їх коробки, і сам БК заточений більшепід ваз-и нежили під москвичі, але мені все-таки вдалося знайтипрохідний датчик Якщо пам'ять не змінює, то він то від товрійлюксових, то від славлять, правда він теж 6-ти імпульсний, а намось нада 10-ти імпульсні, тому що без поправочного коефіцієнтабуде не правильно показувати швидкість, але про це пізніше Самдатчик швидкості встановлюється в розрив тросика на спідометр, якпоказано на фото, від нього треба протягнути дроти ще 2-3м в салон, до самого БК, через теж отвір, що і тросик спідометра входить всалон. Про саме підключення описувати не буду, так як все дослівноописано в інструкції. Опис можливостей є на рідному сайтіwww.orionspb.ru/main/pro/bort_comp/bk21/. А тепер про головне, щобБК правильно відображав швидкість і пройдений шлях на 6-тиімпульсному датчику, потрібно його відкалібрувати, це описано вінструкції до БК, але я поділюся як це зробив я, по суті справипоправний коефіцієнт потрібно вгадувати експерементальним методом, тобто підібрати його таким, щоб на 100 км шляху пройденого поштатному одометру на БК теж було 100 км пройденого шляху, якщочасто їздите, то це легко зробити протягом місяця. Але є один мінусзастосовуючи 6-ти імпульсний датчик замість 10-ти імпульсного, після калібрування швидкість буде відображатися з точність 2км/год, тобто постійно стрибатиме наприклад 58-60-62км/год, замість58-59-60-61-62км/годину, ну думаю ви зрозуміли про що я. 10-тиімпульсний мені так і не вдалося знайти, хоча такі є, але дужерідкісні, десь читав, що на волгах таки встановлювалися колись.Якщо хтось надумає собі такий девайс встановити, можу потімнаписати який коефіцієнт потрібно виставити на БК під 6-тиімпульсний датчик під мось, просто зараз точно не пам'ятаю якийвстановив коефіцієнт. Якщо комусь
нада подивлюся і відпишуся.
Коментарі8
Привіт. Є мультитронікс х15. чи можна якось переробити під волгу з карбом? Мені потрібні показання - тахометр, температура за бортом, волтаж, температура ОЖ, тобто показання пов'язані роботою кондея.
Привіт. Він розрахований тільки на роботу з інжекторними моторами, нічого тут не переробиш, він всі показання зчитує по цифровій шині з комп'ютера двигуна.
А яка модель датчика швидкості (позначення, каталожний номер)? Чи не потрібно переробляти (розточувати привід спідометра Москвича під цей датчик). Трос спідометра накручується без будь-яких проблем?
Датчик шукай будь-який, від дев'ятки, таврія(славута) люкс, сенс, головне що б був прохідний, я собі брав АР64.3843, він прохідний. Різьблення підходить, нічого переробляти ненада.
Де купував?
так, потрібна штука, давно збираюся купити, але поки не виходить ...
Миттєва витрата не показує, так як у москвича простий карбюраторний двигун, а миттєвий можна побачити тільки на інжекторних двигунах, під них і інший БК потрібно встановлювати під K-Line. він його виходячи з показників датчика палива, а показує він т...
Штука дуже корисна! У мене питання, чи показує він миттєвий витрата? Та й взагалі чи всі функції на ньому працюють? Точніше сказати при встановленні ygа москвич всі функції функціонують як треба?
