Встановлення датчика непрямого вимірювання контролю тиску в шинах VW Passat B6

На цей раз мова піде про встановлення та підключення датчиканепрямого вимірювання тиску в шинах VW Passat B6. Для початкуперевіряю чи підтримує цю функцію мій блок ABS. Перевіривпідтримує. Для цього достатньо зайти за допомогою друга Вася в блокАБС і перевірити його номер і в кодування він сам запропонує докодування додати 2048 для активації непрямого датчика тиску шин.Усюпроцедуру можна розділити на кілька етапів.!

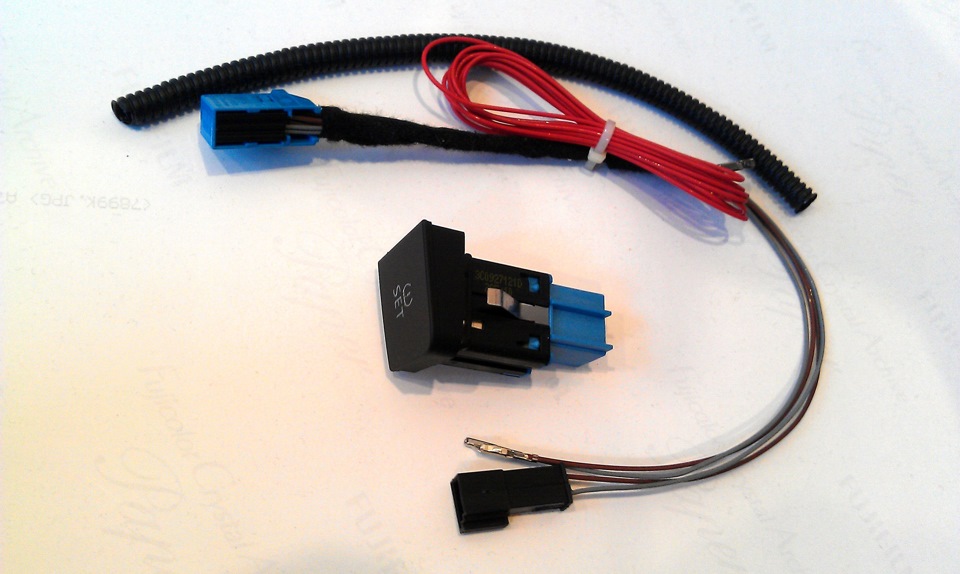

Кнопка Set
1 Етап – Прокладка дроту та підключення до колоди блоку АБС

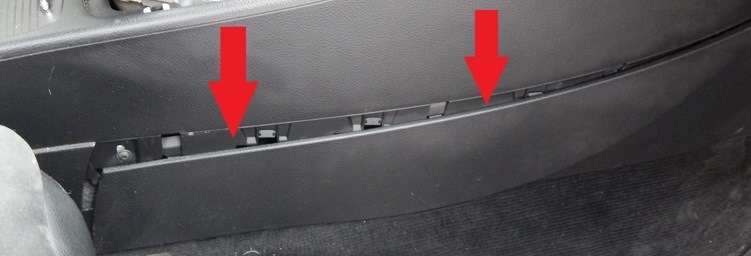

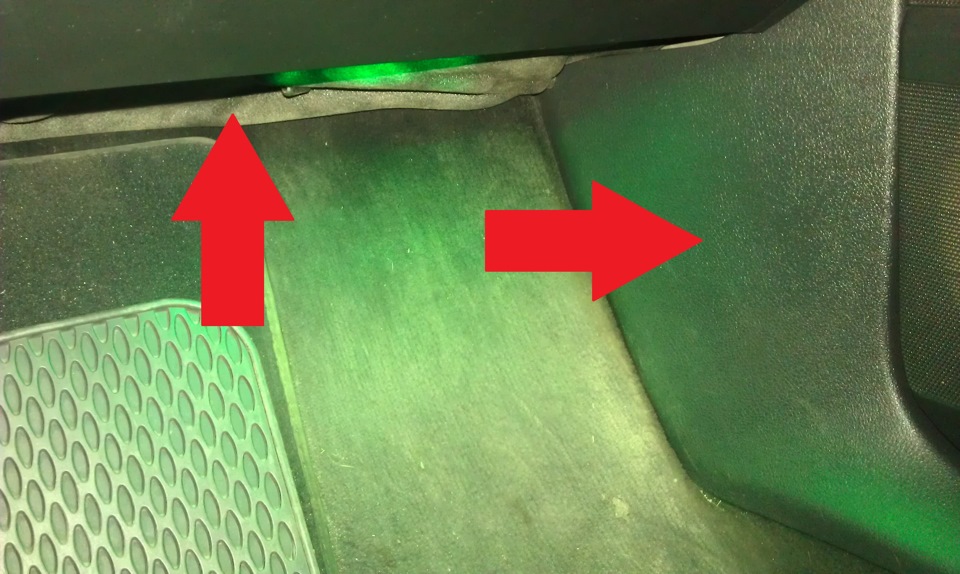

Відкриваємо праві передні двері, знімаємо бічну панельку, захиснийгубчастий кожух під бордачком і нижню праву частину на центральнійконсолі. Максимально назад і піднімаємо ворсову підлогу до сидіння, бачимо губку ущільнювач гірчичного кольору верхній і нижній, дивимося під бордачок і бачимо джгут проводів від АБС, депрокладатимемо провід. Верхню праву частину ущільнювача відгинаємота фіксуємо, щоб не заважало. Сам джгут проводів обмотанийтеплостійкою вагівською ізолентою, який заходить у пластиковийкронштейн, який прикручений так само пластиковими гайками на 10ключ до корпусу кузова. Відкриваємо капот, зліва знаходимо сам блокАБС, великий роз'єм і джгут проводів від нього, бачимо як цей джгутзаходить усередину салону через цей пластиковий кронштейн, беремостальку середньої жорсткості і зверху цього джгута вставляємо, прицьому сам джгут ворушимо трохи до себе і від себе, порада - кінецьстальки зігніть у невеликий гачок, цей гачок плоскими стиснітьмайже в щільну до основи стальки і намотайте трохи ізоленти нанього, це потрібно щоб Ви не порвали ті місця, де йтиме сталька! Сталька протягнута, розтискаємо цей гачок на стальці примотуємо донього провід від кнопки (я використовував ще гофру найменшогодіаметра) на будь-який пожежний провід обмотав ганчірковоюізолентою і вставив в цю гофру, разом з гофрою витягуємо в моторневідділення зайняло 5 хвилин.

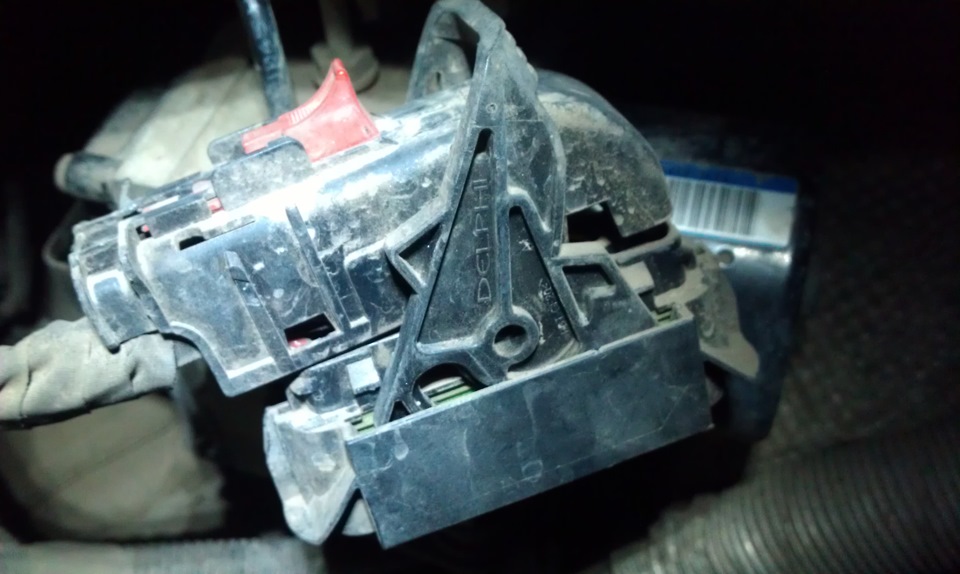

У моторному відділенні від себе відсуваємо червоненький фіксатор нароз'єм блоку АБС, беремося за великий важіль піднімаємо його вгоруі опускаємо до упору, пальцями допомагаємо роз'єму вилізти.
> Знятий роз'єм з колоди АБС

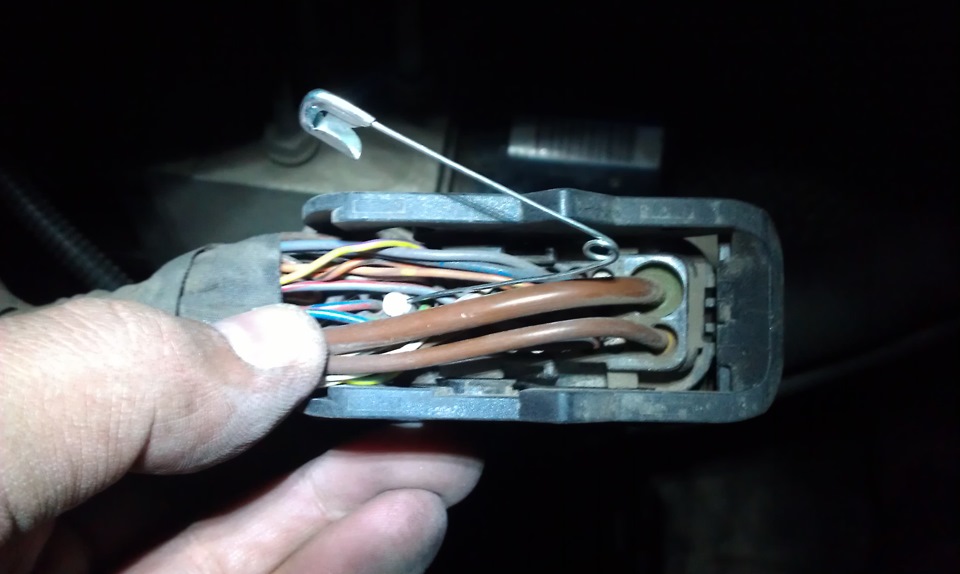

Знаходимо заглушку 16 піна, дістаємо її чимось гострим і тоненьким (використовував шпильку)

Витягуємо заглушку 16 піна

Вставляємо провід з піном, збираємо все назад, укладаємо провід поджгуту, кріпимо стяжками. У салоні відгинаємо назад кутущільнювача, укладаємо провід під ущільнювач і ведемо доцентральної консолі, збираємо і ставимо на місце як було.

Все зібрано та встановлено на місце

2 Етап – Встановлення та підключення кнопки Set
Знімаємо панель з кнопками та кожухом ручки кпп, від'єднуємо всіроз'єми від кнопок і піднімаємо вгору, витягуємо провід, проведенийнами. Беремо роз'єм кнопки ЕСП або АвтоХолд, знімаємо частину увідповідь, витягуємо акуратно щоб не зламати сірий і коричневийпровід з пінами, беремо з комплекту нової кнопки Set сірий ікоричневий дроти з пінами і вставляємо замість тих що витягнули, вколір потрапляємо відповідно, ці дроти що Витягнули вставляємо їх вчорний конектор-мама, маму вставляємо в тата, всю цю справуобмотуємо ганчірковою вагівською ізолентою./p>
Кнопка Set встановлена та підключена
3 Етап – Кодування та калібрування
Беремо друга Васю, заходимо:VCDS=> Select=> Block 03 ABS=> VAG Number У полі Soft. Coding:Ваш номер блоку АБС

На даний момент відомо, що не всі блоки АБС підтримують такуфункцію і відомі деякі ті, хто підтримує.
Блоки, що НЕ ПІДТРИМУЮТЬ цю функцію:
3C0 614 095 M
3C0 614 095 P
3C0 614 109
3C0 614 109 C< />
3C0 614 109 J
3C0 614 109 N
----------------------- -----------------
Блоки ПІДТРИМУЮЧІ цю функцію:
3C0 614 109 A
3C0 614 095 Q
3C0 614 095 S
3C0 614 109 A
3C0 614 109 D
3C0 614 109 P
<
3C0 614 109 T
3C0 614 109 K
Інші блоки поки невідомо…

Далі якщо Вам пощастило і блок підтримує функцію непрямоговимірювача тиску, починаємо процедуру налаштування блоку. Для цьогодивимося його кодування, беремо калькулятор і рахуємо.
Приміром, ваше кодування 0004480. Додаємо 2048:4480+2048=6528.Натискаємо кодинг в VDCS і там керуємо 004480 на 006528 ізберігаємо.
Після збереження машина подасть короткий звуковий сигнал, все, датчик включений! На панелі приладів з'явилася відповіднапіктограма, а потім згасне. Калібруємо:На цьому все, удачі всім! Тисніть ваші пальчики!
"
3C0 614 109 A
3C0 614 095 Q
3C0 614 095 S
3C0 614 109 A
> 3C0 614 109 D
3C0 614 109 P
3C0 614 109 T
3C0 614 109 K
Інші блоки поки невідомо… Далі якщо Вам пощастило і блок підтримуєфункцію непрямого вимірювача тиску, то починаємо процедуруналаштування блоку. Для цього дивимося його кодування, беремокалькулятор і рахуємо.
Приміром, ваше кодування 0004480. Додаємо 2048:4480+2048=6528.Натискаємо кодинг в VDCS і там керуємо 004480 на 006528 ізберігаємо.
Після збереження машина подасть короткий звуковий сигнал, все, датчик включений! На панелі приладів з'явилася відповіднапіктограма, а потім згасне. Калібруємо:На цьому все, удачі всім! Тисніть ваші пальчики!
"
3C0 614 109 A
3C0 614 095 Q
3C0 614 095 S
3C0 614 109 A
> 3C0 614 109 D
3C0 614 109 P
3C0 614 109 T
3C0 614 109 K
Інші блоки поки невідомо… Далі якщо Вам пощастило і блок підтримуєфункцію непрямого вимірювача тиску, то починаємо процедуруналаштування блоку. Для цього дивимося його кодування, беремокалькулятор і рахуємо.
Приміром, ваше кодування 0004480. Додаємо 2048:4480+2048=6528.Натискаємо кодинг в VDCS і там керуємо 004480 на 006528 ізберігаємо.
Після збереження машина подасть короткий звуковий сигнал, все, датчик включений! На панелі приладів з'явилася відповіднапіктограма, а потім згасне. Калібруємо:На цьому все, удачі всім! Тисніть ваші пальчики!
