Підключення до RNS-510 позаштатного DVB-T2 ТВ-тюнера та задньої, передньої камери

Всем привет! Цей запис розповість про підключення (зв'язки) нештатного ТВ-тюнера DVB-T2 і не штатних задньої та передньоїкамер.

мульти медіа<
У зв'язку з тим, що було встановлено ШДУ RNS-510 замість 2 dinPioneer avh-p6800dvd, виникло питання про підключення тв-тюнера таобидві камери до РНСки або як це все зв'язати щоб все запрацювало, ось питання було знайдено два рішення, двох виробників однієїкраїни, це Німеччина., були задані всі цікаві та хвилюючі питаннядо найдрібніших подробиць, отримані задовільні відповіді для моїхзапитів, хто зважиться ставити таке можу підказати конкретно, популярно аж до номера необхідного девайсу Скажу відразу, що церішення не бюджетне! функціоналу РНСки, то доведеться розщедритисяна лове. 1 варіант – Kufatec (сам інтерфейс+проводкапідключення+дод. AV кабель+доставка всього цього) та 2 варіант –ACV (інтерфейс+проводка підключення+доставка). Всі інші варіанти -гав ... І просто курять осторонь. Обидва варіанти пропонують свійряд список не штатних тв-тюнерів, але так як у мене вже стояв, тодоводиться задовольнятися тим, що є, надалі планую помінятиТВ-тюнер на більш потужний, який ловить на ходу до 160 км/год. .Мій вибір упав на ACV, тому як Kufatec ну дуже дорого. Отже, ACV –мульти медіа інтерфейс, невелика акуратна синя коробочка + кабелюпідключення до нього та від нього,

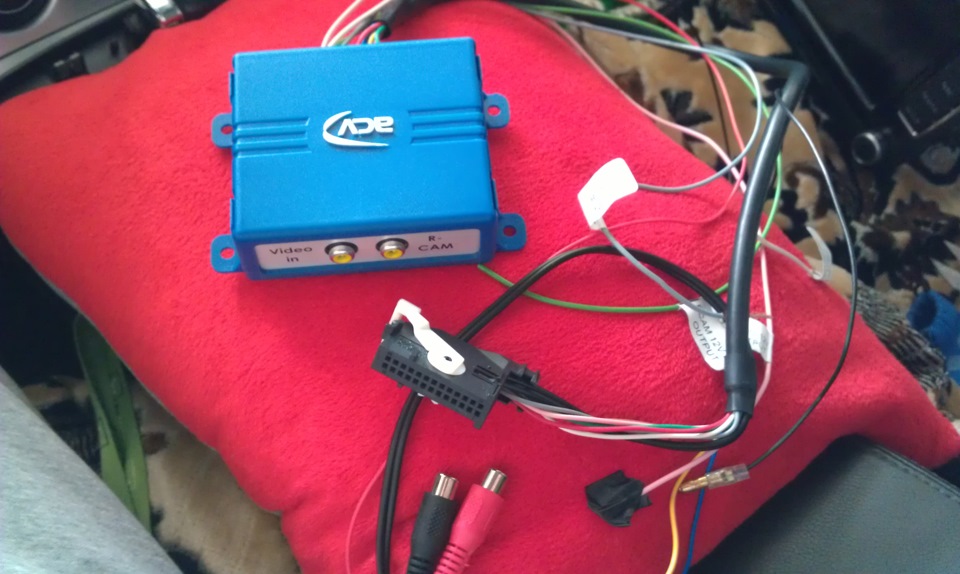

> сам інтерфейс

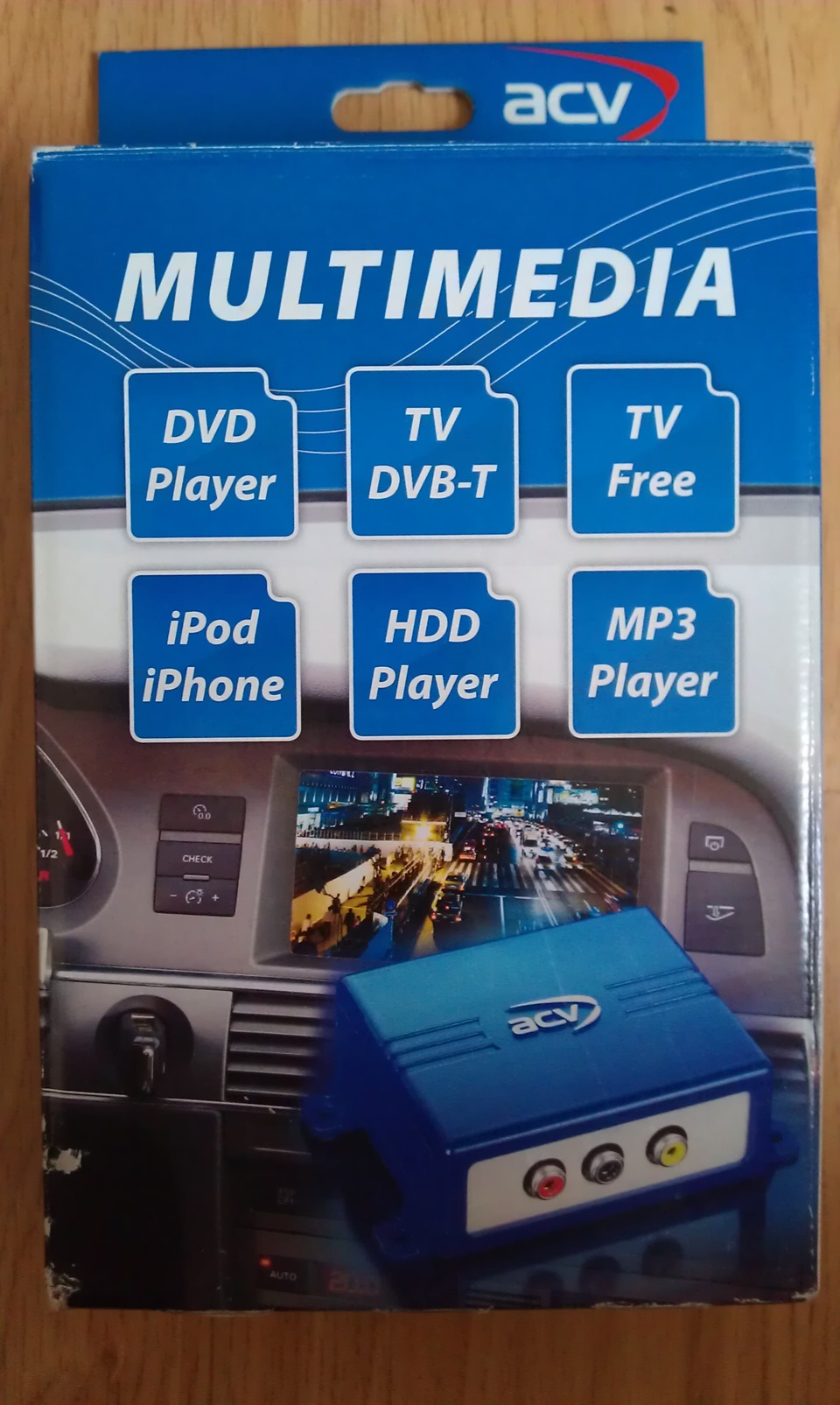

пакувальна коробочка
потрапила до мене в руки в красивій і так само акуратній коробочці (інтернет велика сила), хлопці які продали мені це, працюють зофіційним виробником на пряму, перед тим як розлучитися з купоюбабла за це, я сам особисто це підключив і перевірив! Різати нічогоне треба або вставляти в розрив чогось там у РНСку і попередньорозбираючи її як пропонують піднебесні, фу який вандалізм! У коробібула інструкція фрицівською мовою і картинка-схема підключення, дляпідстрахування я скачав це все з інету і перевів все російською, хоча і не потрібно було, хто товаришує з електрикою і підключеннямвсяких медіа штучок, там і так все зрозуміло (майстру зі стрільби злука не потрібні стріли та лук, йому потрібна мета! ). Можна, звичайно, було, проскакувала така думка, що за ці витрачені грошіможна було взяти штатну камеру, а ТБ-тюнер як? У цього інтерфейсу єможливість підключення штатної камери через додатковий блок, якрозбагачу поставлю на знак кришки багажника обов'язково. У ходіпідключення я позначив додатково кожен провід, який кудипідключати,

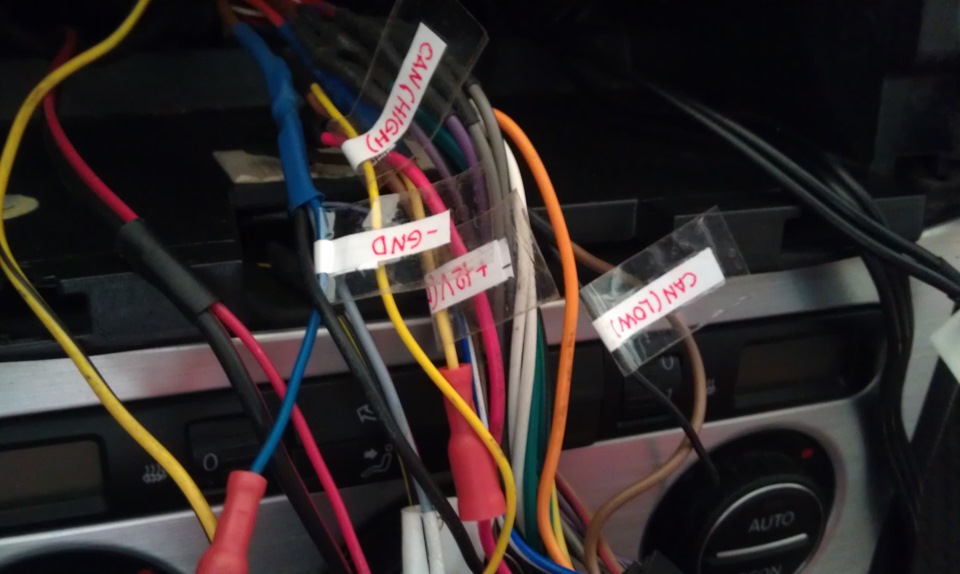

позначення дроту

всю цю справу обмотав м'якою VAGською ізолентою,

обмотано VAGівською ізолентою

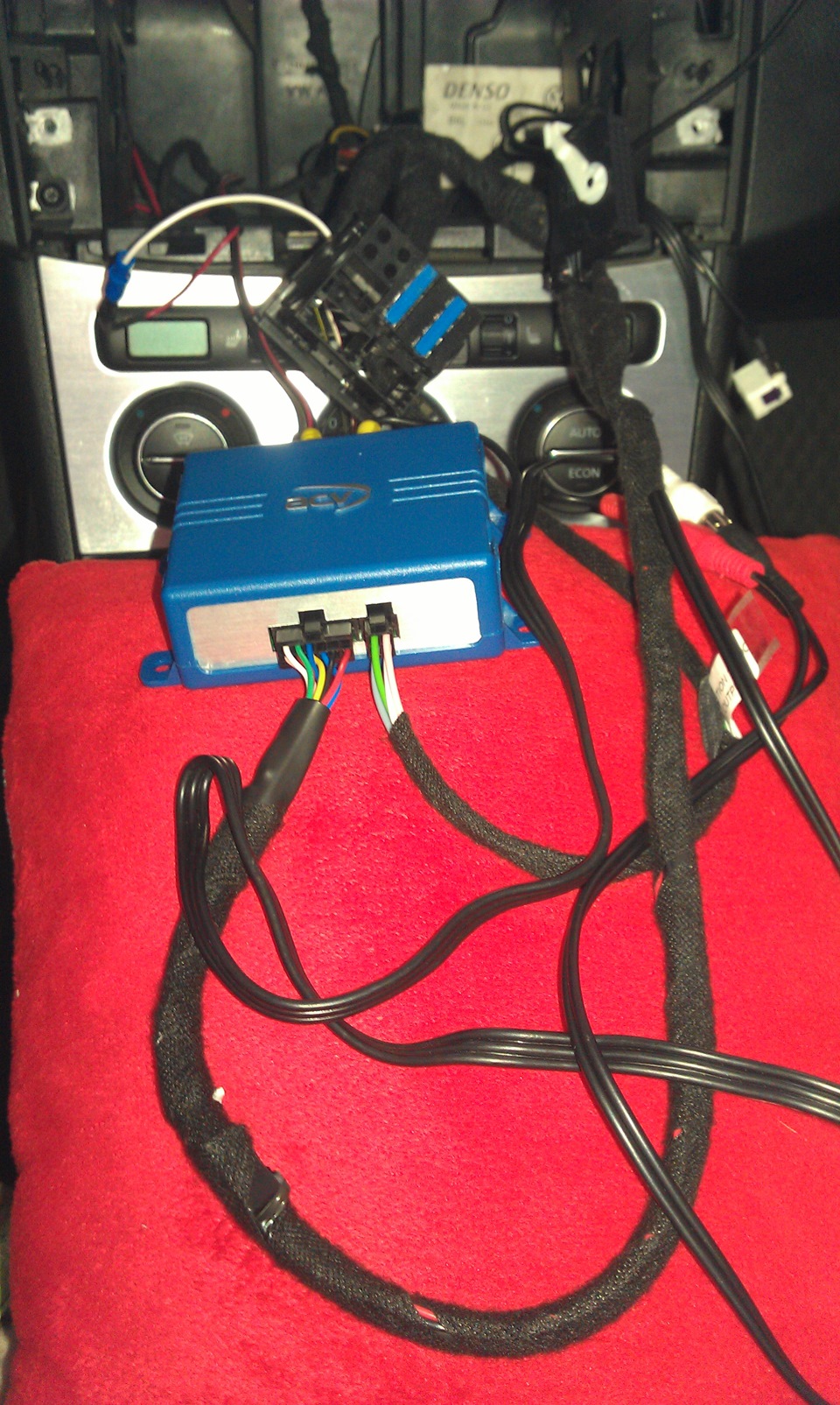

перед укладанням

акуратно уклав проводку щоб не заважало при посадці РНСки, в цьомуінерфейсі є додатковий провід на якому з'являється +12V ACC (оскільки тоді мультик ще не стояв, не хотів купувати дорогий канадаптер управління кнопок керма, придумав просту що не мало важливоі не мучишся шукати провід куди підключити тв-тюнер, попереднєпідключення цього ж тюнера з Pioneer було через фіксуючу кнопкувкл. Вимк. Де кнопка включення підняття, опускання задньої шторки (іншими словами - ручне АСС),

кнопар (ручне АСС)

тепер все набагато простіше - ключ вставив, все включилося, Витяг- все згасло, акб не садить перевірено! Не забуваємо брати другаВасю і це вся справа закодувати! Заходимо в 56 блок в 3 байті в 6біті ставимо галку (кзх без блоку траєкторії встановлена), зберігаємося, виходимо звідси, заходимо в 19 блок, шукаємоТВ-Тюнер, ставимо галку, зберігаємося, не забуваємо перезавантажитиРНСку, на цьому все, не треба нікуди більше лізти!

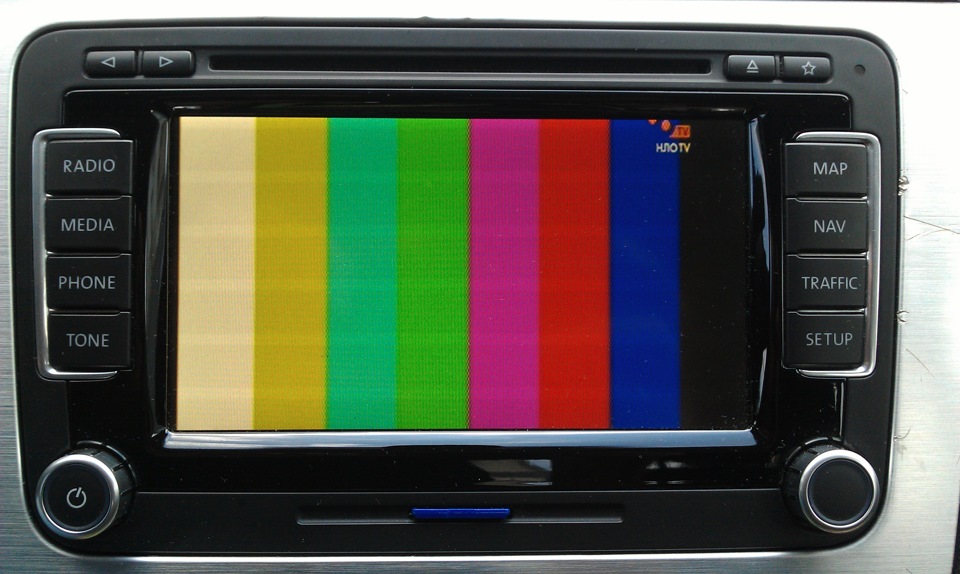

Підіб'ємо підсумки! тв програми, а так само можна слухати тепермузон мр3 з флешки, карти пам'яті і HDD на 500гб (смислу не бачу вцьому, так як в РНСку є карта пам'яті і внутрішній hdd), а осьтепер можна дивитися відео будь-якого формату так само з флешки, карти пам'яті, HDD 500GB або будь-якого іншого накопичувача, перевірено! Все оре на ура! Робота камер - при включенні ЗХавтоматично включається КЗХ і вся ця справа виводиться на екранРНСки, після вимкнення ЗХ і включення в моєму випадку Drive вперед, автоматично включається КПХ і виводиться на екран РНСки, працює 20сек. І вимикається.
