Всім привіт, давно вже нічого не писав у БЖ, несправності були, писати є про що, але все як то часу не вистачає…
Взагалі проблема:по мірою нагрівання двигуна пропадала тяга, булотаке відчуття, що починає не правильно працювати запалювання, довгоне думаючи вирішив перевірити комутатор, для початку хотів взяти букомутатор з розбирання, але якраз почалися гойдалки з курсом долараі було прийнято рішення купити новий, на всякий випадок, про запасі саме для замінної проверки.
З електричною частиною вектри стикався небагато, за цим длярозуміння, що і куди підключати, а так само на випадок склерозу тавідсутності інету в гаражі, веду для себе папку, в яку поміщаюаркуші з всілякою інфою з проблем, що виникають.
По комутатору якраз потрібна була інфа з розпинування, так як забагато років вся проводка в машині перекручена не один раз. Чарівнапапка=)))

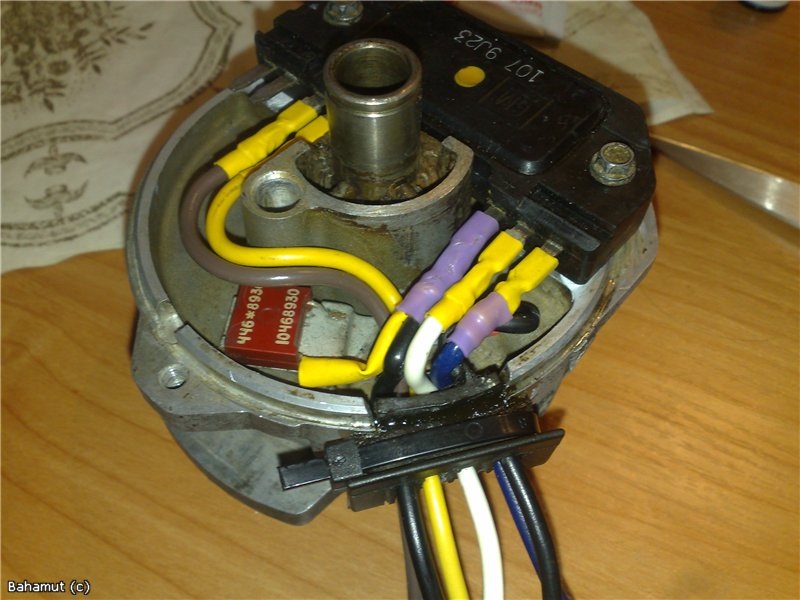

Отже по комутатору:комутатор у двигуні c16nz розташований підкришкою трамблера:
фотка з инета
До речі кажучи комутатори на движках 1.4 і 1.6 візуальновідрізняються тільки кількістю ніжок:у 1.4 — 6ніжок, у 1.6 — 7ніжок.
На схемі:
— ABCD — контакти 4х пінового роз'єму, роз'єм маркований тими жсимволами;
— на схемі ліворуч від ABCD зображена котушка індуктивності, якатеж стоїть у трамблері, від неї до комутатора йде 2 дроти;
— у правій частині схематично показана котушка запалення;
У зв'язку з відсутністю роз'ємів на проводках в моєму випадку, мені довелося важко, не дивлячись на що я маркував їх перед тим яквід'єднати від комутатора. Так само важливим моментом є правильнепідключення конденсатора, на першій фотці його видно, червоний закольором кріпиться до корпусу трамблера. Конденсатор природнопризначений для поглинання надлишкової іскри, на тій же першійфотці видно його спосіб підключення до комутатора. >
— Після заміни комутатора покращилася заводка в холод;
— Тяга при прогріві двигуна не пропадає;
— зникли посмикування машини при їзді на малій швидкості.
< /p>
Усім успіхів; )
Коментарі18
Не можу зробити
це від деу, купіть новий.
Здрастуйте, у мене питання переробив я запалення від ваз 2108 на вектор а С16НЗ і у мене вискочила помилка 42, як її прибрати і що це за помилка в чому проблема? клем помилки немає але коли заводиш знову вилазить. ваза котушка і комутатор теж, полази...
👍
Здрастуйте! цікавить питання від бобіни куди йде з і + від акумулятоа брати просто в машині на колхожено з проводкою.
Здрастуйте! При прокручуванні трамблера в будь-яку сторону Ви регулюєте не холостий хід, а кут випередження запалення, чим можете змінити динаміку розгону і тягу, можливо в гірший бік. За допомогою провертання трамблера Вам потрібно виставити запален...
ДПДЗ відповідає за холостий хід трохи менше, ніж ніяк. РХХ - це взагалі не датчик, оскільки він ніякі показники не зчитує, це РЕГУЛЯТОР, тобто виконавчий механізм, і то багато хто помилково зайво перебільшує його роль, вона насправді не настільки вел...
Здрастуйте. Підкажіть у мене опель а с16NZ моноприс. ось машину щоб завести потрібен крутить трамблер зі свого мітки як заведеться потрібен ще більший крутити по годиннику щоб оберти було хороший. Я ставив запалювання по першій поршень розподіл стоїт...
Здрастуйте. дріт + від комутатора до якої ніжки котушки запалення з'єднується, там на котушці 4 контакти стирчать. просто всі дроти відрізані на машині, тепер не знаю що куди. і провід від запалення до якої ніжки котушки запалення потрібно підключити?
підкажіть різниця в трамплері є від 1.4 і 1.6 і начинці його .у мене 1.4 моно і трамлер як у вас на фото я просто заплутався . чи є різниця в комутаторі від 1.4 і 1.6
комутатори на двигунах 1.4 і 1.6 візуально відрізняються лише кількістю ніжок у 1.4 - 6ніжок, у 1.6 - 7 ніжок, тобто у вас на 6 ніжок, все інше думаю не відрізняється
День добрий, виявив у себе під кришкою трамблера, що конденсатор весь у тріщинах, ніби роздувся зсередини. З вашого досвіду це вплине на роботу?
Доброго дня доби! Виходячи зі знань з радіотехніки можу точно сказати, що будь-які візуальні пошкодження, чи то підгорілості (почорніння), тріщини, особливо на кондерах свідчать про те, що елемент функціонує не вірно або не функціонує взагалі і вимаг...
наприклад у комп'ютерах це відбувається так
Так, знаю таке, у самого було. Спасибі ! Я знайшов частину трамблера і там кондик цілий, думаю можна просто перепаяти ? )
Вибач, пізно відповідаю) напевно вже перепаяв, думаю колір може мати значення наприклад наступне, залежно від потужності іскри для різних об'ємів двигунів йому потрібно поглинати різну кількість надлишкової іскри, а значить відповідно до кольору у ни...
Та ще немає, машина на зварюванні. Мотор теж с16NZ.
дякую брат
