Підключення ПТФ Chevrolet Malibu - T3U

Відразу після покупки авто задумався про підключення передніх ізадніх ПТФ. Підключення максимально по заводу, без додатковихвиносних реле і так далі. Але чим довше я вивчав цю тему, тимскладніше було наблизитися до реалізації.

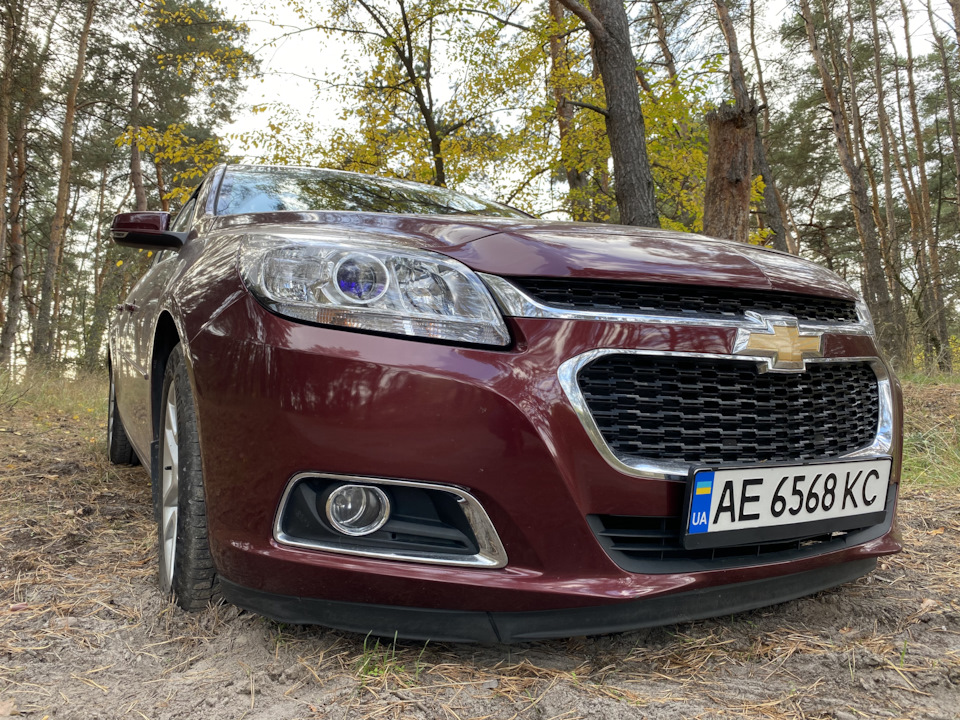

Встановлені туманки
Передні ПТФ:1. Туманки потрібно купити
2. Рамки туманок потрібно купити
3. Перемикач світла з керуванням туманками
Перші три пункти найпростіші
4. У блоці запобіжників підкапотному має бути внутрішнє реле дляПТФ (його немає)
5. Проводку потрібно прокласти від блоку запобіжників дотуманок.
Туманки та рамки були куплені оригінальні на ebay.Туманки БУ, рамкаодна БУ, друга нова.Ціни звичайно не радують око.

В авто після 2014 року (як зрозумів я) GM не залишає додатковупроводку і не залишає щось зайве в блоках.
Так у моєму авто не було проводки для ПТФ зовсім ніякої і в блоцізапобіжників усередині не було реле і всі контакти роз'ємів тазапобіжника. Для вирішення цього завдання я купив БУ блокзапобіжників на ebay з Malibu 2013, відмінностей там небагато. Планщоб перепаяти необхідні нутрощі, в повному обсязі змінювати блок.Він прийшов навіть із кількома роз'ємами.

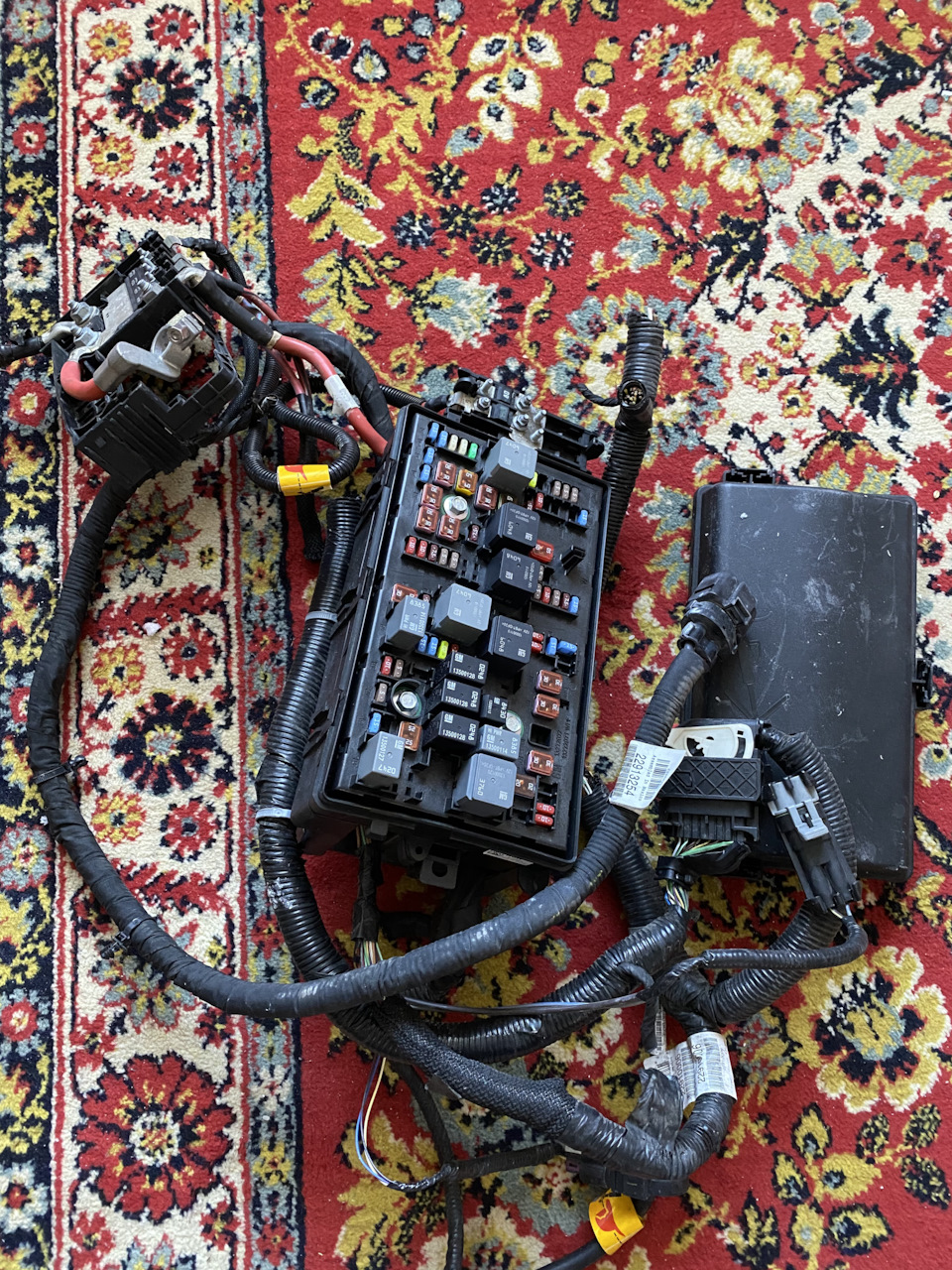

Блок запобіжників — донор
Запчастини на фото:1336522
часткова схема ПТФ
як розібрати блок запобіжників нічого не зламавши

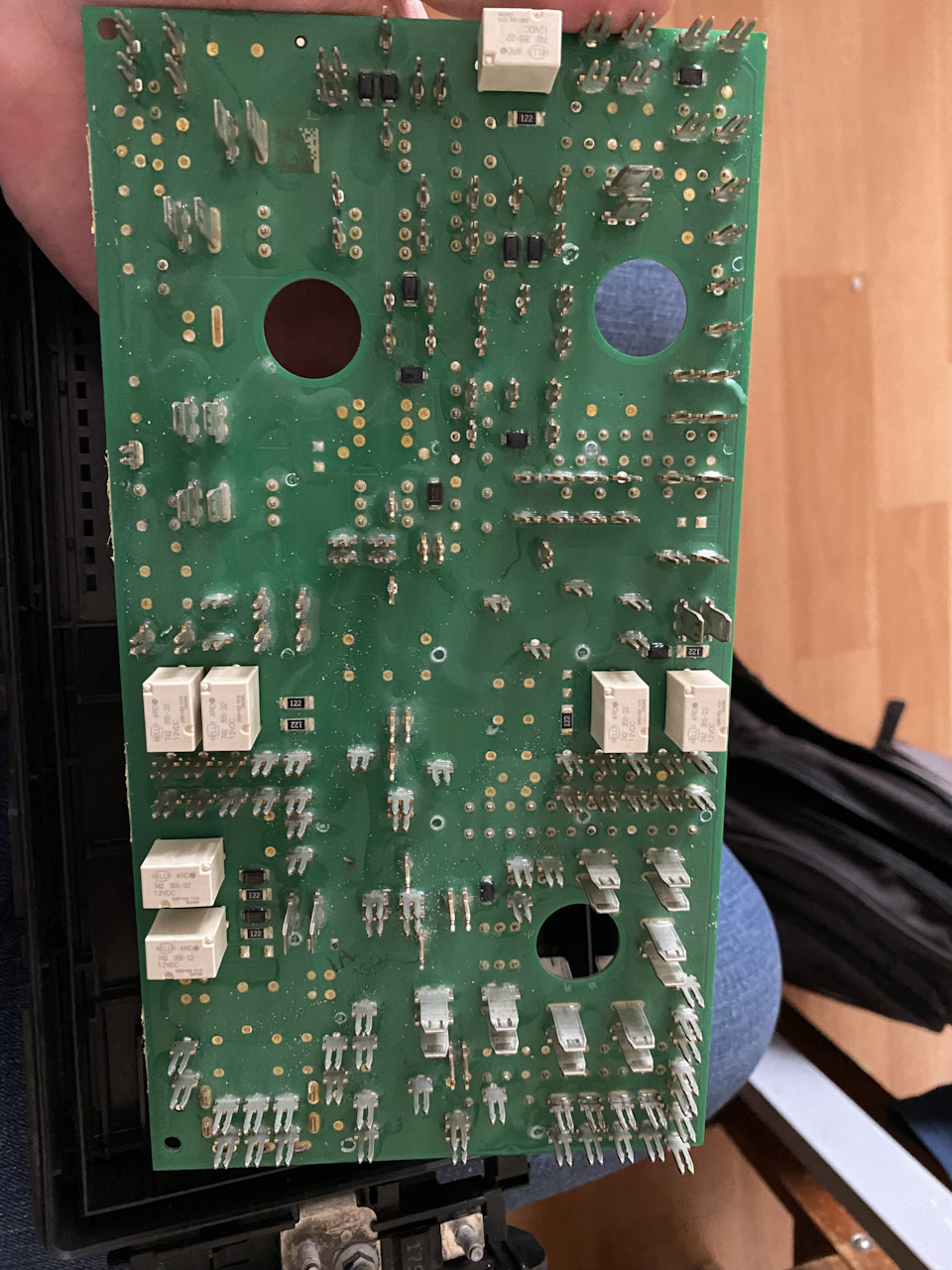

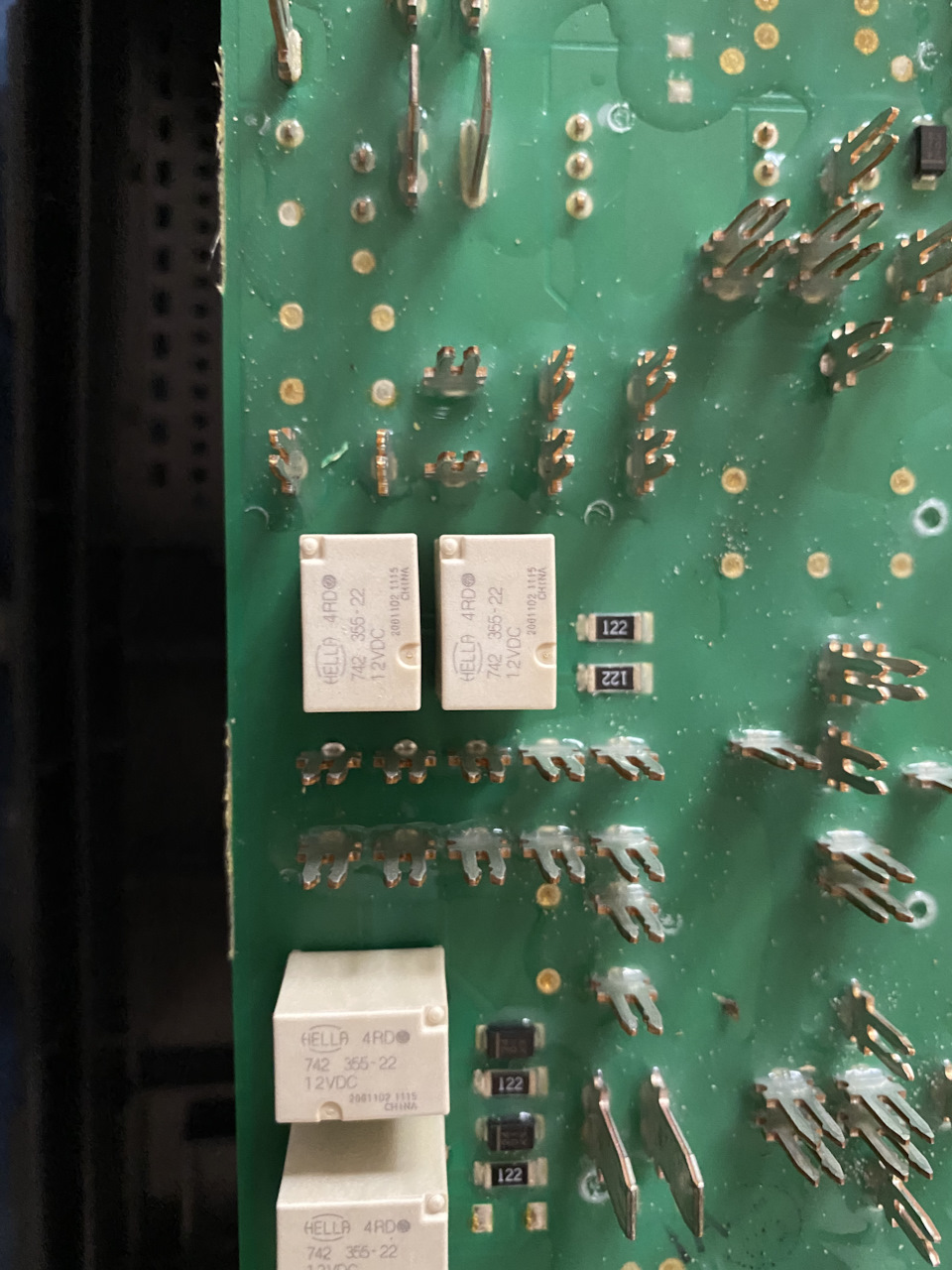

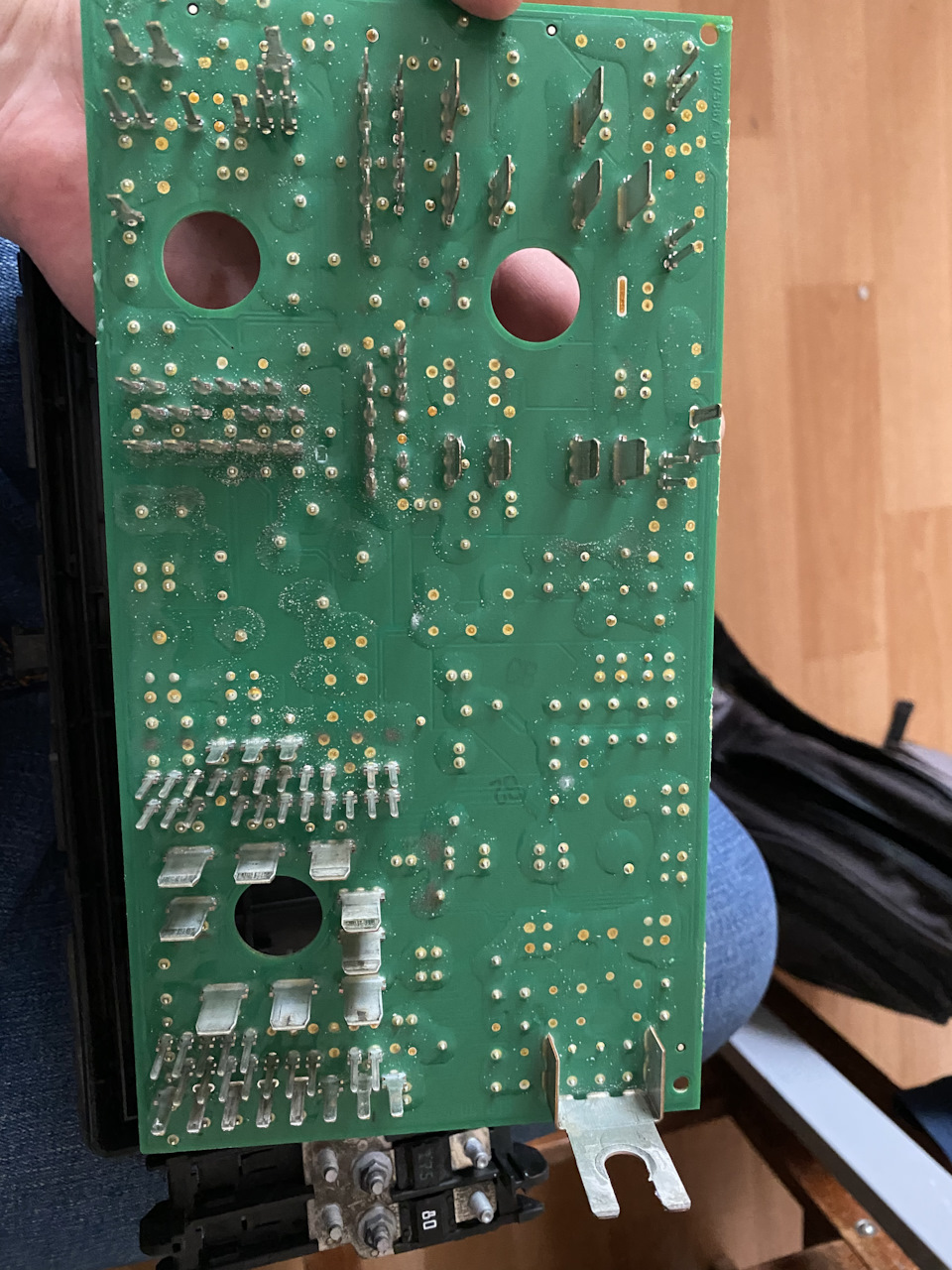

Нижче фото вже після "операції". Складність в тому, що припійдуже тугоплавкий, місцями виходило додати звичайного припою, амісцями доводилося використовувати дриль./span> . Якість і цінасупер, рекомендую.
На жаль додаткових пінів і роз'ємів у нього не виявилося. Довелосядещо шукати на prom.ua. У салон потрібно протягнути один провід, але так як у мене були ще плани, то тягнув 4 дроти. Використовуватимуфту з усіма проводами не вийшло, але для додаткових проводів ємісця з товстою гумою, яку можна проколоти і через неї ввести.блоку BCM заздалегідь було куплено роз'єм із блоку BCM від Volt, вони ідентичні на всіх GM цих років. З нього використані піни.Після підключення була виконана програмна активація. ДякуюOmantik Вкотре.
Але яке ж було наше здивування коли нічого не заробило, кріміндикації на приборці.

Схема підключення ПТФ, але там не 10 пін

Цього разу на допомогу прийшов мій товариш з такою ж Malibu, алекомплектації LTZ. Зняв блок запобіжників, відключив АКБ і почавпродзвонювати з якого піна BCM приходить керування реле ПТФ. Так, це не було 10 пін X5, як зазначено на всіх схемах. Підключив як унього і відразу все запрацювало.

З активацією задньої ПТФ поки що виникають складнощі. На цих авто вСША задніх туманок ніколи не було, відповідно доводиться шукативаріанти з інших GM авто, але випробувані нами варіанти покиперетинаються з іншим функціоналом, наприклад частина габаритівперестає працювати. Тому все ще в пошуку рішення. Якщо комусь уДніпрі потрібно щось програмно реалізувати на автомобіляхChevrolet, Opel, Cadillac, Buick і так далі звертайтеся.
