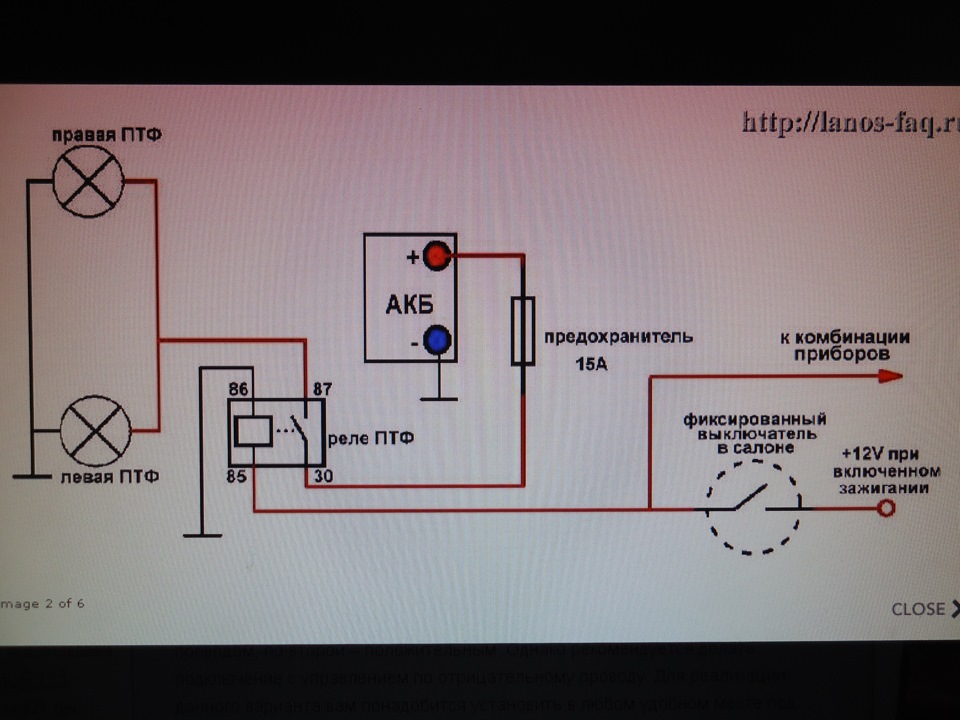

На СТО сказали, що установка та підключення стоятиме від 200 грн., вирішив робити все сам, боявся тільки набокупорити з підключенняміндикації на панелі приладів. Але все обійшлося.
< /

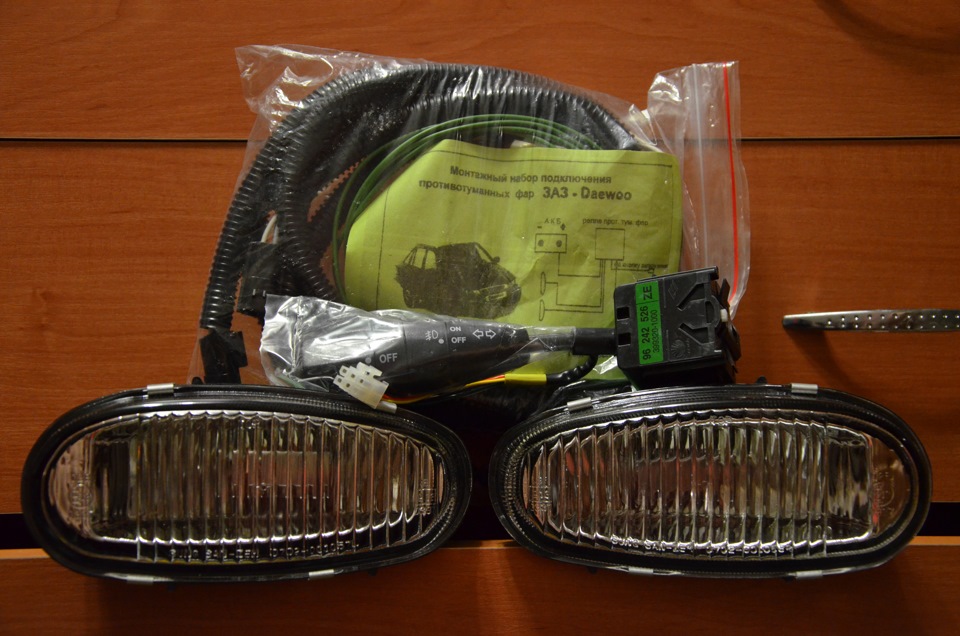

Замовляв через інтернет із Запоріжжя, так дешевше 1. Туманки, оригінал Польща — 250 грн 2. Перемикач підрульовий з ПТФ GM — 132грн 3. Комплект проводів — 70 грн. Тільки мінус протитуманокпідключав разом з мінусом від реле. 1. Знімаємо заглушки ПТФ, нічого складного немає навіть з правого боку (як у багатьох цеописано), зняти захист відкрутивши пару саморізів не складаєтруднощів. Зняти це все можна тільки короткою викруткою.

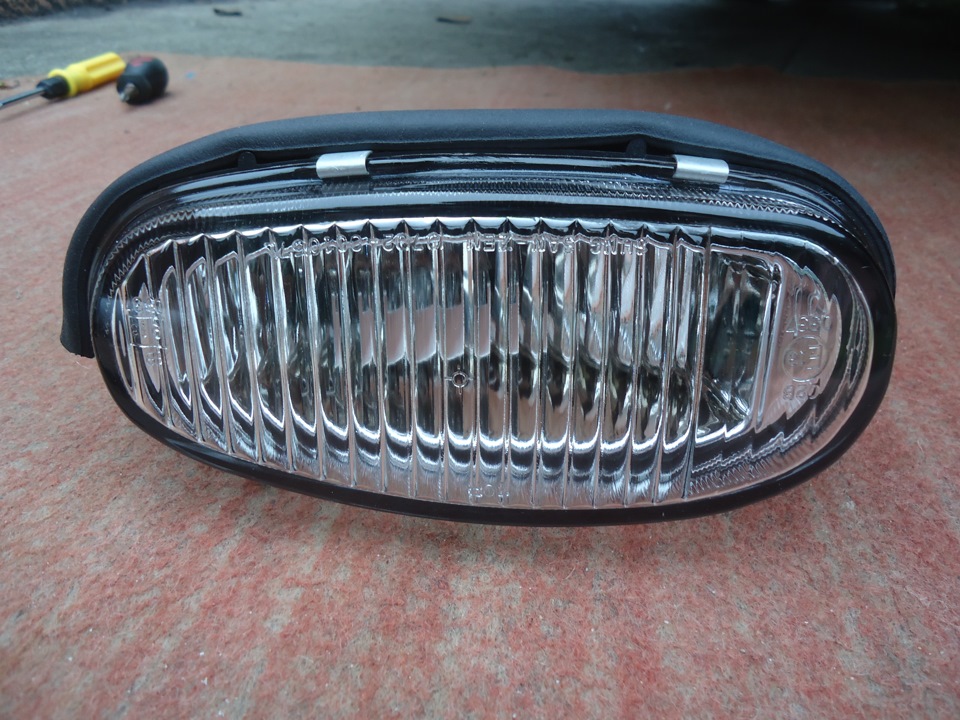

На низ приклеїв дверний ущільнювач, щоб вода не потрапляла.
2. Підключаємо роз'єми до ПТФ і прокладаємо дроти (тут як комузручно).

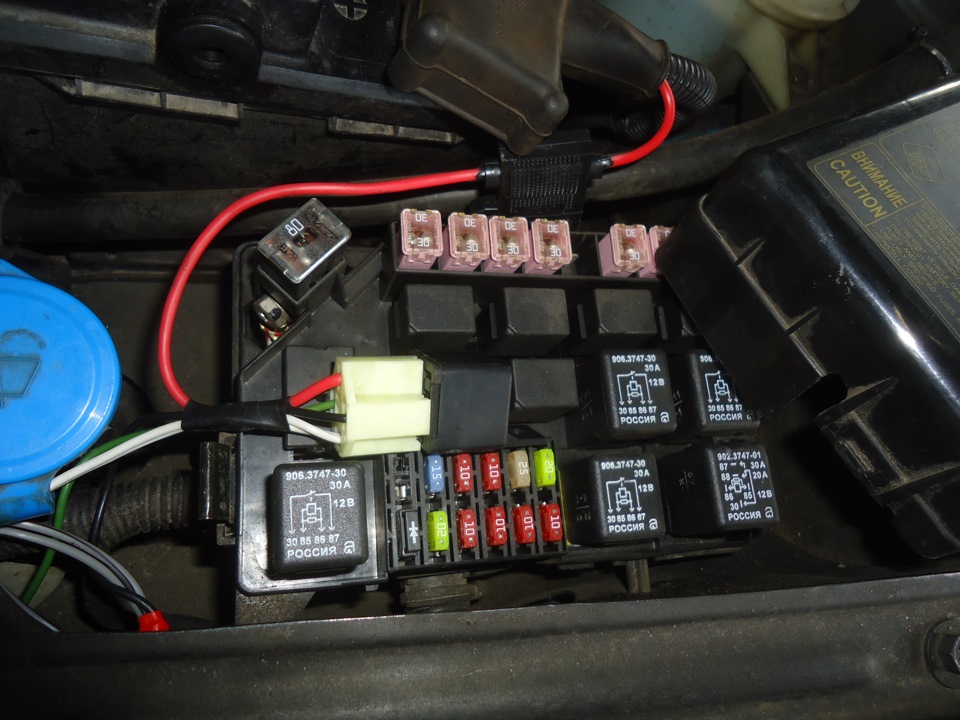

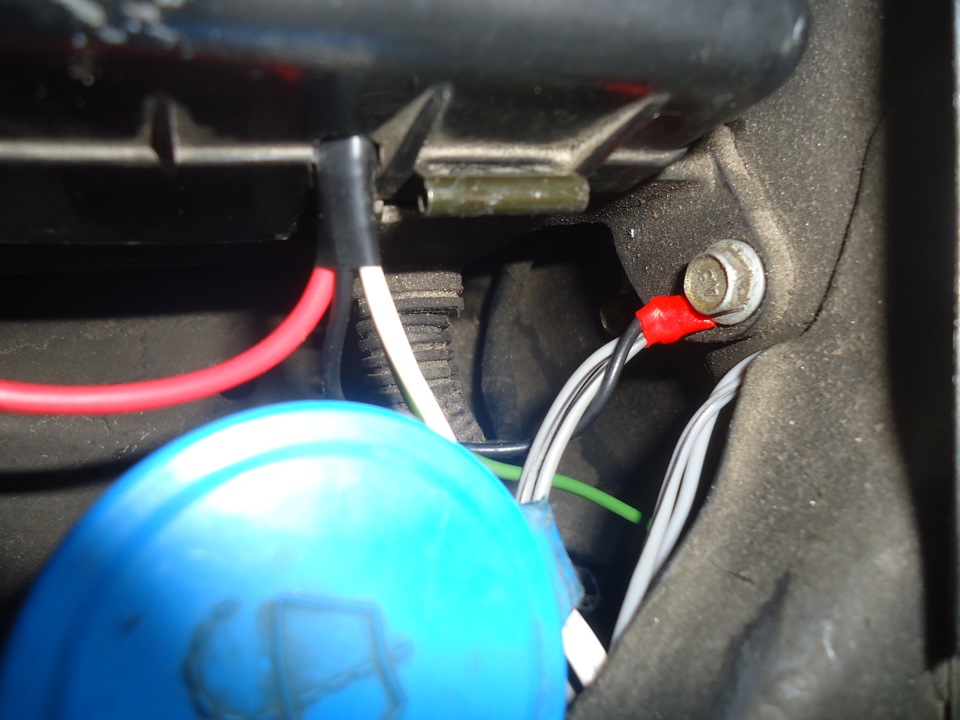

3. Прикручуємо мінус, і укладаємо реле (реле я взяв від сигналів, воно було в комплекті, але при підключенні не знадобилося ось яйого і використав для ПТФ).
Лігло начебто там і повинно бути. Знімаємо підкрилок і простягаємозелений провід у салон.
З під капота в крило.
З крила в салон, зрізавши кінчик тієї гумової пімпочки. Щоб йогодістати знімати нічого не треба.
5. Знімаємо панель приладів, беремо металевий контакт від AirBag тавідрізаємо його.
Тут взяв металевий контакт.
6. Оскільки зелений дріт довгий я простягнув його до контактівприладки, оголив на ньому 3мм ізоляції і приєднав до нього мет.контакт який відрізав, потім вставив його на місце індикації ПТФ, азелений провід простягнув назад до вмикача.
Приєднуємо мет. Контакт який відрізали.
Сюди вставляємо.
7. Змінюємо перемикачі, на новому я обрізав ніжки на роз'єм длятого, щоб підключити його в штатний роз'єм, витягнувши при цьомудва дроти. Провід які залишилися, червоний та жовтий. Жовтийз'єднуємо з білим, щоб ПТФ можна було включати при включенихгабаритах або ближньому.
8. Зелений провід проведений у салон з'єднуємо з червоним (відповідає за Увімк. Та Вимкн. Туманок).
Жовтий + білий, червоний + зелений.
9. Потім підключаємо плюсовий провід до акумулятора, не забувшивставити туди запобіжник на 15А.
10. Перевіряємо, у мене все заробило, що мене дуже порадувало!
Коментарі20
А як зробити що б ПТФ включалися без габаритів?
Привіт, а контрольна лампа вмикання птф на приладці акціонується автоматично?
Привіт. Шостий пункт, там розписано. Потрібно підключити провід до індикатора на панелі.
ооо завтра піду куплю підрульовий перемикач і робитиму як у тебе) залишиться розібратися з фішками
У мене птф підключені окремо від габаритів. Можна зробити так щоб при включених птф працював зумер? як у ситуації з габаритами. Це напевно додатковий провід треба кидати. .
Як світять Туманки? Чи зможу я з ними покращити світло, а то фари не світять, як у норі
Говорять, що не зможеш. Вони тільки як туманки хороші. Зазвичай ставлять ось такі, щоб покращити світло. Багато постів на драйві, почитай. Напиши в пошуку птф Освар. Собі купив того тижня, зараз підключати буду. З приводу світла почитай про додаткове...
Ну ось куди таку дурницю встановити те, а на одному ближньому далеко не видно нихрена ((
Дякую за піст, Тільки мені довелося трохи помудрити. Підключив на червоний провід перемикача, а світла немає, довелося на жовтий провід живлення подавати.
Проводи якого перерізу використовували при підключенні?
Купував готову проводку під ПТФ, який перетин не знаю.
Привіт ти зелений на жовтий підключав? Чи
Скинь мені адресу, де замовлявся весь комплект?
detalizaz.com.ua
Можна адреса де замовлявся весь комплект? Дякую.
Дякую, чудовий піст, дуже допоміг
Відмінно. Завтра озброїся цим монуалом і дороблю туманки, а то сьогодні так і не зрозуміли до пуття що і куди пхати-) до речі, а айрбег індикатор горить чи як? Що то я як то не зрозумів тут трохи? Заздалегідь дякую!
Ні, він як не світився так і не світиться.
Зрозумів, дякую! У мене щось світиться. Буду думати як викрутиться. Ще раз дякую за докладну інструкцію, дуже допомогло!
Можна взяти будь-який контакт який тобі не потрібен або який не використовується (індикатор непристебнутих ременів або абс якщо його немає).
