Всім привіт!
Ось і я встановив собі камеру заднього виду
Насправді, абсолютно нічого складного в цьому немає, однак булокілька перешкод:

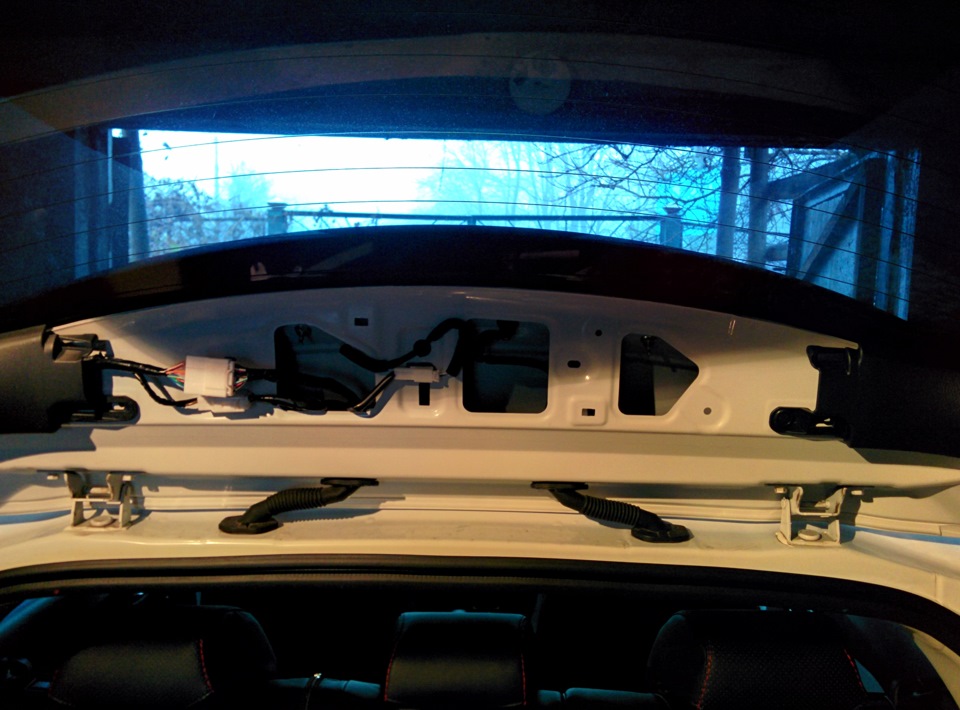

1. Хотів зробити все по красі, щоб навіть ОД носа не підточив, задопомогою використання рідного роз'єму, проте в усьомуДніпропетровську не знайшлося ні на міському радіоринку., ні вмагазинах радіодеталей відповідних контактів пап.Тому вирішив юзатискочлоки, бо не переварюю скрутки. 1. Відкриваємо багажник, беремозліва і права верхню панель і просто тягнемо на себе. Відкриютьсяроз'єми.
Верхня панель

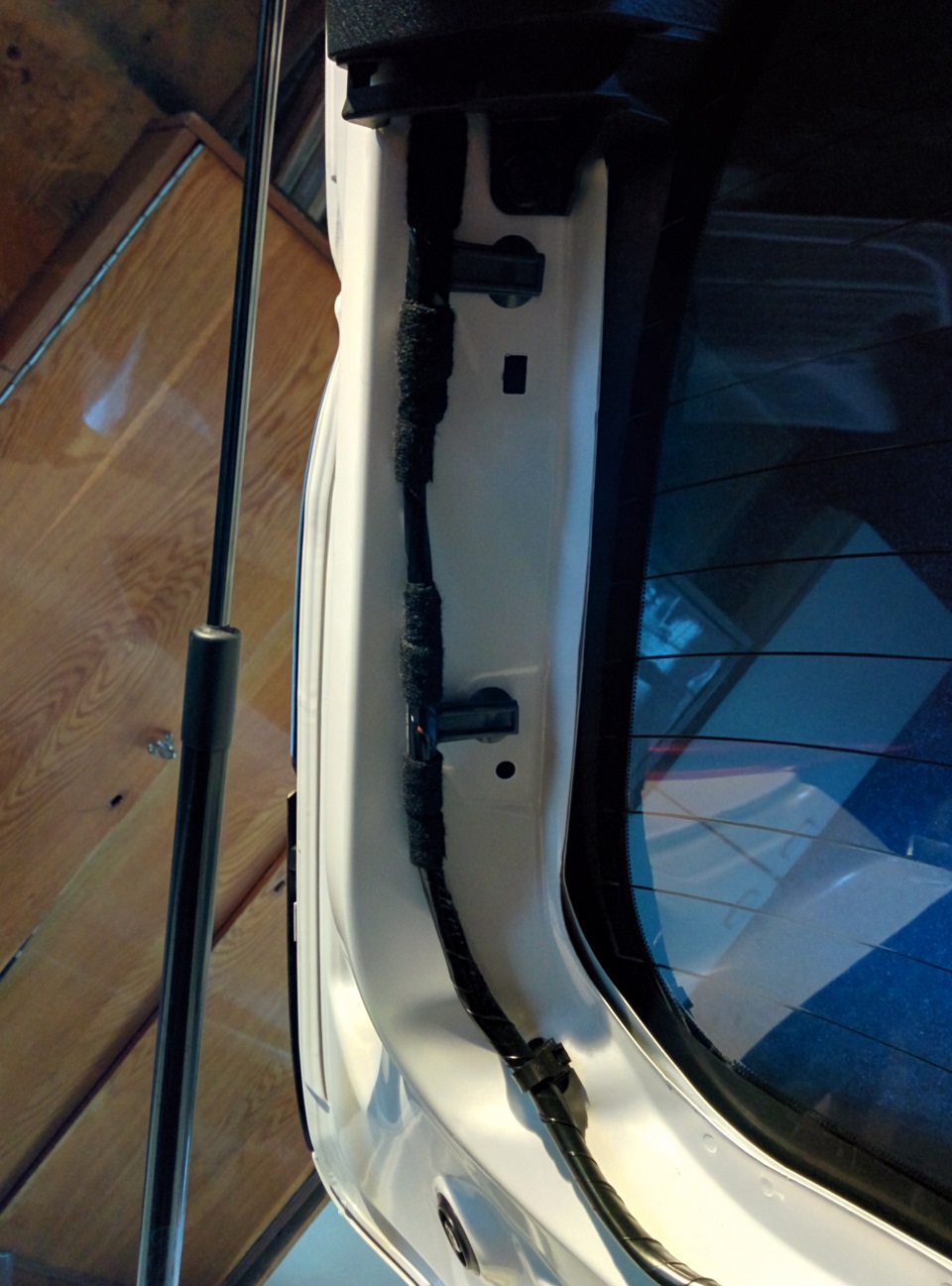

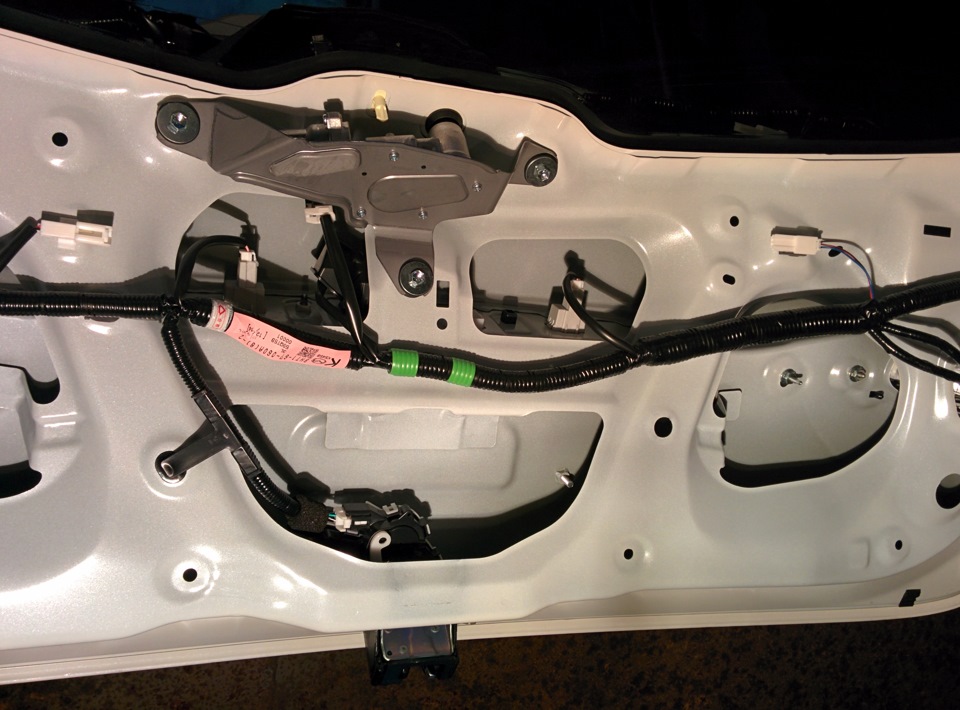

2. На бічних панелях підтягуємо головку кліпси і просто витягаємоїї пальцями.Гвоздики, на яких кріпиться полиця є теж кліпсою, томусам її кінчик тягнемо, а потім з легкістю витасуємо її 3. Заднявелика панель знімається так:у районі замку знімаємо кліпсу, знімаємо ручку для закриття багажника, підчепивши її викруткою. Апотім просто ривками тягнемо на себе. Хтось знає, що це зароз'єм? )))

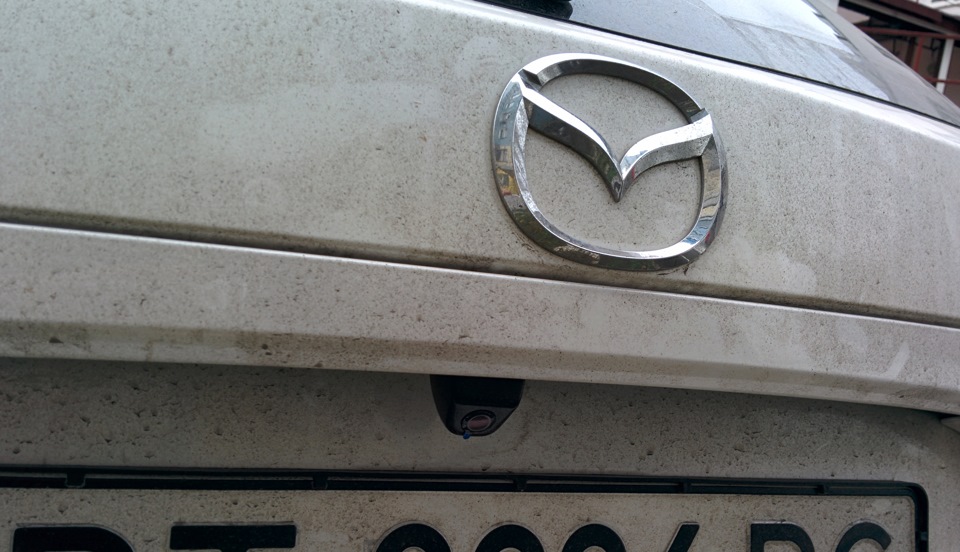

4. Свердлимо отвір на майданчику для камери і заводимо тудипроводку. Знімаємо зсередини білу заглушку і закручуємо. Заглушкуповертаємо на місце.
5. Роз'єм із тюльпаном звільняємо від самого тюльпана

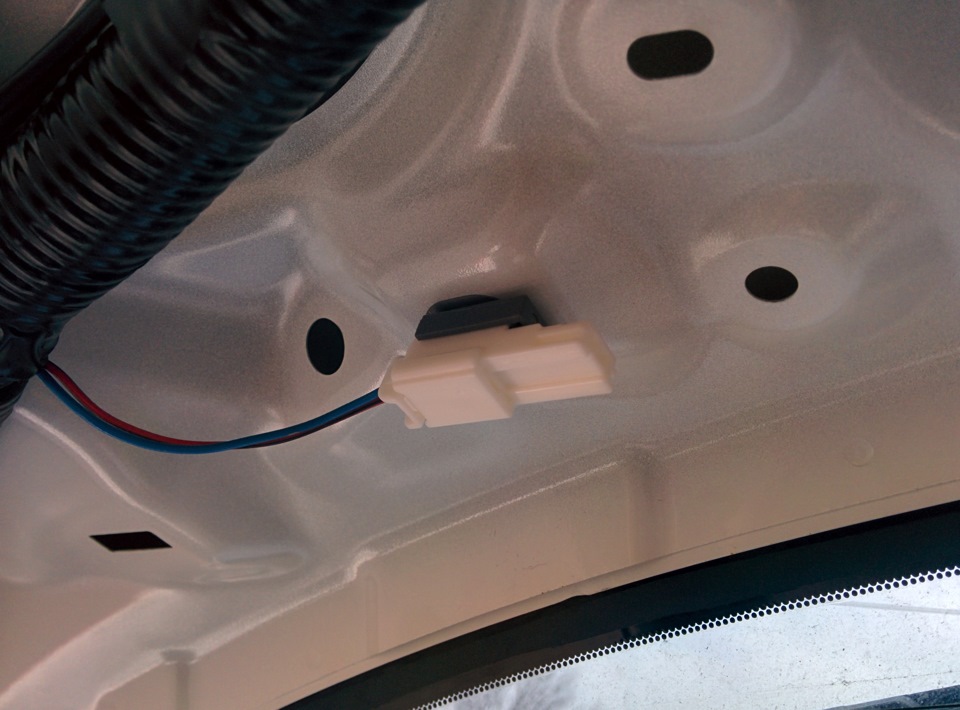

6. На роз'ємі для камери (праворуч) бачимо такі дроти (згоридонизу):Білий, червоний, чорний глянсовий, чорний матовий. Їхз'єднуємо з проводами на камері відповідно до:червоного, жовтого, обплетення, чорного.
7. Ізолюємо, підмотуємо провід до гофри з проводами, якийповерне весь пластик у зворотній послідовності. Поки що особливо наекран і не дивлюсь)))
Коментарі20
А можеш посилання кинути на камеру?
Не знаєш, через що така херня може бути? Камера така ж як у тебе
Швидше за все, десь пропадає контакт
Чого я тільки з цими контактами не робив. Ти ж сам знаєш, там всього 4 дроти. Причому чіпляв різні камери, скрізь ефект один і той же
Значить не до тих дротів підключив
за твоєю інструкцією =)
Може, китайці щось намутили з проводами, пограйся. До речі, я сестрі коли ставив, за моєю ж інструкцією у мене не вийшло, я погуглив тут же на драйві інші варіанти розпинування і підійшло. Тільки яка саме, я вже не підкажу , тому що давно це було
я зрозумів, спробую іншу розпинування пошукати. дякую
Багато людей пишуть що у цієї камери поганий огляд і захоплює більшу частину бампера, але в тебе дуже круто кут вийшов, ти робив якісь прокладки?
Привіт, жодних прокладок не ставив
Як тобі вдалося білу заглушку видалити? Вона ж фізично більша за роз'єм. її тільки всередину продавити можна.
Треба зняти або частково відсунути панель, на якій шилдики Мазда
Для цього треба відкрутити гайки болтів, на яких вона тримається
Тобто там під кришкою є роз'єм для камери, я правильно зрозумів? Налаштувань у ГУ не треба ніяк робити?
Ні, просто підключити до потрібних приводів і все
Питання! Підкажи, у мене без монітора комплектація, який варіант для моєї?))
Тобі потрібно буде купити дзеркало заднього виду з вбудованим монітором і вивести відеосигнал на нього, а камеру запитати від лампи заднього ходу)
Монітор вже нікуди не встромити? Чи голову взагалі змінював хтось?
Наскільки я знаю, то у твоїй машині немає проводки для голови з монітором
краса)
