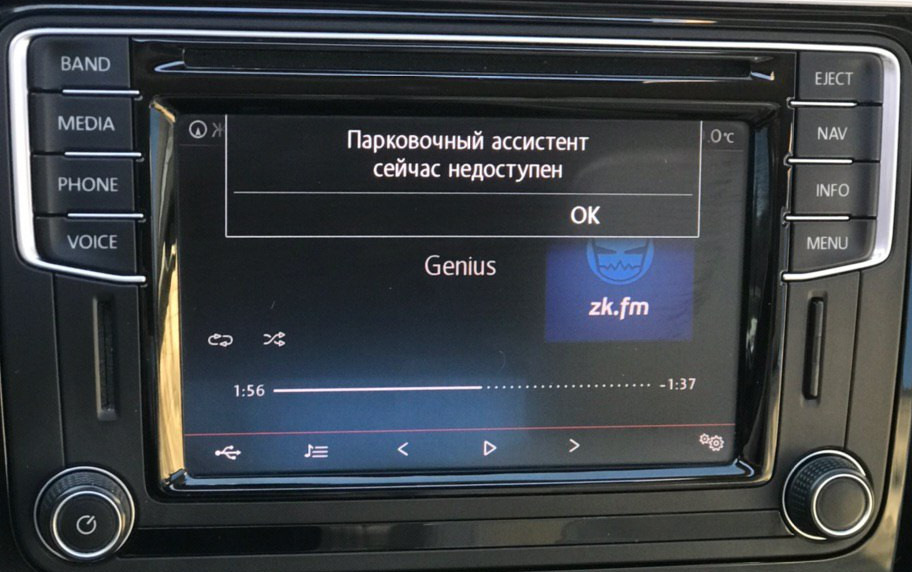

Вирішив написати мінігайд щодо вирішення проблеми з фото вище Надрайві купа записів про виникнення цієї проблеми післядоустановки/демонтажу/заміни парктроників/камери, або установкиMIB2 від іншого автомобіля, але ось нормального опису що при цьомуробити просто немає (принаймні я не знайшов, коли воно мені булокапець як потрібним).Все в цих записах зводилося до "а спробуй яквідключити в адаптаціях ось це".Ну що ж, може когось цей записврятує від парочки днів виносу мозку та штурму гугла.
Отже, симптоми:
Включаємо задній хід — з'являється зображення з камери, черезсекунду змінюється на чорний екран, а ще через 5 з'являєтьсяпомилка з опису. Хоча, якщо магнітолу перезавантажити, картинказ'являється, але тут-таки повторюється ситуація з початку абзацу., навіть три:- Встановив новий мафон і "мафон фуфло - нічого непрацює"; - Все працювало, нічого не чіпав, і раптом всеполамалося;
<
— Я нічого не чіпав, воно саме, я тільки в адаптаціях щосьнатиснув. Все працювало нормально, і ви не лізли вкодування/адаптації магнітоли, означає 99%, що проблема фізичногохарактеру. Рекомендую спочатку прочитати помилки в блоках, і якщотам нічого немає – перевірити проводку та датчики парктроників, після чого перевірити проводку камери, і вже саму камеру. Такапомилка цілком може виникати навіть від втрати сигналу з однимєдиним датчиком паркування.
Для локалізації несправності можете за інструкцією нижче відключитиспочатку парктроніки, перевірити працездатність камери, а потімвідключити камеру і перевірити парктроніки. Після цього вже будеточно відомо в якому саме вузлі виникла несправність.
Два інші пункти можна згрупувати, оскільки подальші дії будутьаналогічними.
, нам просто потрібно з нуля правильно налаштувати роботу мафона зкамерою та парктрониками (природно за наявності цих). Щоб нероздумувати цю тему і не описувати, за що відповідає той чи іншийпункт, я просто опишу які налаштування потрібні для тих чи іншихпідключених девайсів. За бажання все дуже легко гуглиться. Прошуврахувати – все тут написане стосується виключно налаштувань MIB2.Якщо ви ставите для прикладу парктроніки, їх потрібно налаштовуватиокремо. Тут же я описую тільки те, як подружити ці самі парктронікиз Discover Media або Composition Media. Камера без траєкторії:
Довге кодування, байт 19, біт 4 -> вкл.
Адаптація:
ENG122229-ENG117710-Car_Function_List_BAP_Gen2-parking_assist_0x0A-> not activated
ENG122229-ENG117711-Car_Function_List_BAP_Gen2-parking_assist_0x0A_msg_bus-> not activated
ENG122227-ENG117496-Car_Function_Adaptations_Gen2-menu_display_pdc-> not activated
ENG122227-ENG117500-Car_Function_Adaptations_Gen2-menu_display_pdc_after_disclaimer-> not activated
ENG122227-ENG117497-Car_Function_Adaptations_Gen2-menu_display_pdc_clamp_15_off-> not activated
ENG122227-ENG117498-Car_Function_Adaptations_Gen2-menu_display_pdc_over_threshold_high-> not activated
ENG122227-ENG117499-Car_Function_Adaptations_Gen2-menu_display_pdc_standstill-> not activated
ENG122229-ENG117712-Car_Function_List_BAP_Gen2-VPS_0x0B -> not activated
ENG122229-ENG117713-Car_Function_List_BAP_Gen2-VPS_0x0B_msg_bus-> not activated
Парктроніків немає, камера з траєкторією:
> Довге кодування, байт 19, біт 4 -> вимк.
Адаптація:
ENG122229-ENG117710-Car_Function_List_BAP_Gen2-parking_assist_0x0A-> not activated
ENG122229-ENG117711-Car_Function_List_BAP_Gen2-parking_assist_0x0A_msg_bus-> not activated
ENG122227-ENG117496-Car_Function_Adaptations_Gen2-menu_display_pdc-> not activated
ENG122227-ENG117500-Car_Function_Adaptations_Gen2-menu_display_pdc_after_disclaimer-> not activated
ENG122227-ENG117497-Car_Function_Adaptations_Gen2-menu_display_pdc_clamp_15_off-> not activated
ENG122227-ENG117498-Car_Function_Adaptations_Gen2-menu_display_pdc_over_threshold_high-> not activated
ENG122227-ENG117499-Car_Function_Adaptations_Gen2-menu_display_pdc_standstill-> not activated
ENG122229-ENG117712-Car_Function_List_BAP_Gen2-VPS_0x0B -> activated
ENG122229-ENG117713-Car_Function_List_BAP_Gen2-VPS_0x0B_msg_bus-> CAN Infotainmant
Парктроніки є, камери немає:
Довге кодування, байт 19, біт 4 -> вимк.
Адаптація:
ENG122229-ENG117710-Car_Function_List_BAP_Gen2-parking_assist_0x0A-> activated
ENG122229-ENG117711-Car_Function_List_BAP_Gen2-parking_assist_0x0A_msg_bus-> Terminal 15
ENG122227-ENG117496-Car_Function_Adaptations_Gen2-menu_display_pdc-> activated
ENG122227-ENG117500-Car_Function_Adaptations_Gen2-menu_display_pdc_after_disclaimer-> not activated
ENG122227-ENG117497-Car_Function_Adaptations_Gen2-menu_display_pdc_clamp_15_off-> not activated
ENG122227-ENG117498-Car_Function_Adaptations_Gen2-menu_display_pdc_over_threshold_high-> activated
ENG122227-ENG117499-Car_Function_Adaptations_Gen2-menu_display_pdc_standstill-> not activated
ENG122229-ENG117712-Car_Function_List_BAP_Gen2-VPS_0x0B -> notactivated
ENG122229-ENG117713-Car_Function_List_BAP_Gen2-VPS_0x0B_msg_bus-> not activated
Парктроніки є, камера без траєкторії:
> Довге кодування, байт 19, біт 4 -> вкл.
Адаптація:
ENG122229-ENG117710-Car_Function_List_BAP_Gen2-parking_assist_0x0A-> activated
ENG122229-ENG117711-Car_Function_List_BAP_Gen2-parking_assist_0x0A_msg_bus-> Terminal 15
ENG122227-ENG117496-Car_Function_Adaptations_Gen2-menu_display_pdc-> activated
ENG122227-ENG117500-Car_Function_Adaptations_Gen2-menu_display_pdc_after_disclaimer-> not activated
ENG122227-ENG117497-Car_Function_Adaptations_Gen2-menu_display_pdc_clamp_15_off-> not activated
ENG122227-ENG117498-Car_Function_Adaptations_Gen2-menu_display_pdc_over_threshold_high-> activated
ENG122227-ENG117499-Car_Function_Adaptations_Gen2-menu_display_pdc_standstill-> not activated
ENG122229-ENG117712-Car_Function_List_BAP_Gen2-VPS_0x0B -> not activated
ENG122229-ENG117713-Car_Function_List_BAP_Gen2-VPS_0x0B_msg_bus-> not activated
Парктроніки є, камера з траєкторією:
> Довге кодування, байт 19, біт 4 -> вимк.
Адаптація:
ENG122229-ENG117710-Car_Function_List_BAP_Gen2-parking_assist_0x0A-> activated
ENG122229-ENG117711-Car_Function_List_BAP_Gen2-parking_assist_0x0A_msg_bus-> Terminal 15
ENG122227-ENG117496-Car_Function_Adaptations_Gen2-menu_display_pdc-> activated
ENG122227-ENG117500-Car_Function_Adaptations_Gen2-menu_display_pdc_after_disclaimer-> not activated
ENG122227-ENG117497-Car_Function_Adaptations_Gen2-menu_display_pdc_clamp_15_off-> not activated
ENG122227-ENG117498-Car_Function_Adaptations_Gen2-menu_display_pdc_over_threshold_high-> activated
ENG122227-ENG117499-Car_Function_Adaptations_Gen2-menu_display_pdc_standstill-> not activated
ENG122229-ENG117712-Car_Function_List_BAP_Gen2-VPS_0x0B -> activated
ENG122229-ENG117713-Car_Function_List_BAP_Gen2-VPS_0x0B_msg_bus-> CAN Infotainmant
Просто знайдіть ваш випадок, і активуєте так як описано. І цевсе.
Є один нюанс — у кількох людей, і в мене зокрема, які доставилисобі MIB2, при правильних кодуваннях та адаптаціях, і відсутніхпарктроніках все одно періодично з'являється вищезгадана помилка, але при цьому на роботу вона не впливає, помилку в логах незалишає, після її закриття камера працює безперебійно. Інформаціюпро подібні проблеми я вже знаходив на драйві, але причину, як ірішення, знайдено так і не було. Найголовніше, що на роботу це невпливає, та й є додатковою мотивацією доставити собі парктроніки:)
PS Дякуємо Exotherm за фото.
>
Усім бобра!
"
