Процес зняття ГБЦ пройшов без утруднень. Якщо коротко, то дляпочатку злив робочі рідини, від'єднав усі фішки, важливозапам'ятати в якій послідовності були вакуумні трубки. Зліва:корпусповітряного фільтра, трамблер, корпус термостата, шланг подачіпалива, трубки системи охолодження (робив фотки щоб не переплутати, хоча виявилося все досить просто і доступно); праворуч:вакуумнітрубки, їх дві, переплутати нереально, кріплення трубок гідравлікирульового, сам насос ГУРа був від'єднаний і відведений у бік дляможливості кращого маневрування при встановленні ременя ГРМ, кріплення масляного щупа.Є ще багато нюансів, описувати не буду такяк вони не проблемні.У мене раніше стояла газова установка, і від "мозків" йшли два керуючі проводи до проводки форсунок, я їхобрізав, тому що відвести у бік фішки форсунок не було можливості (цей факт запам'ятав, потім став у нагоді.) Знявши випускнийколектор, відкрився наступний вид

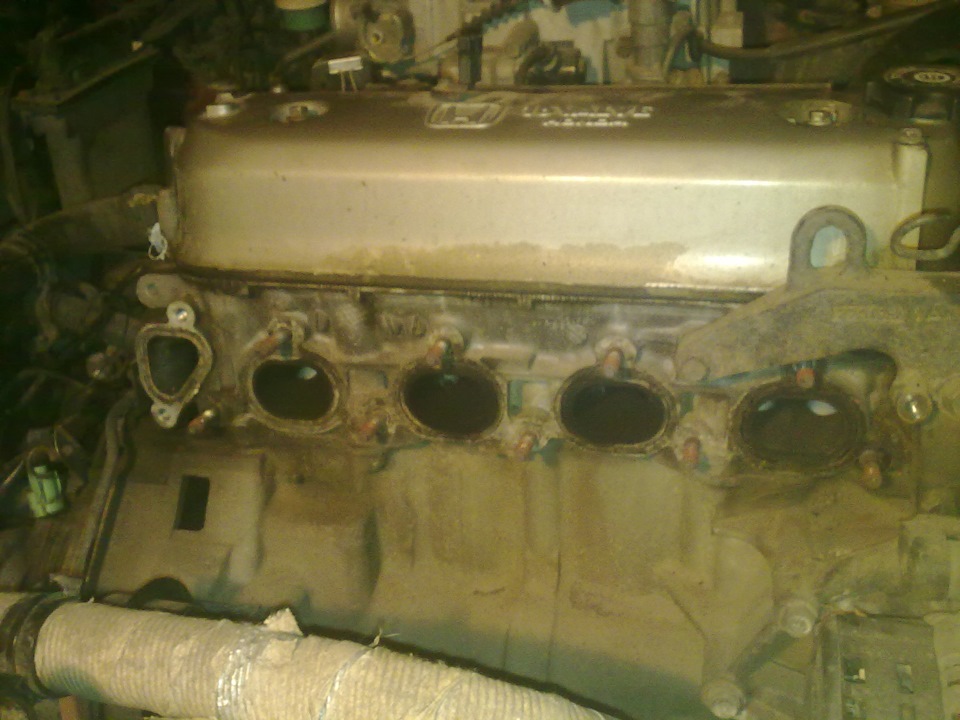

все від'єднано, видно клапана…

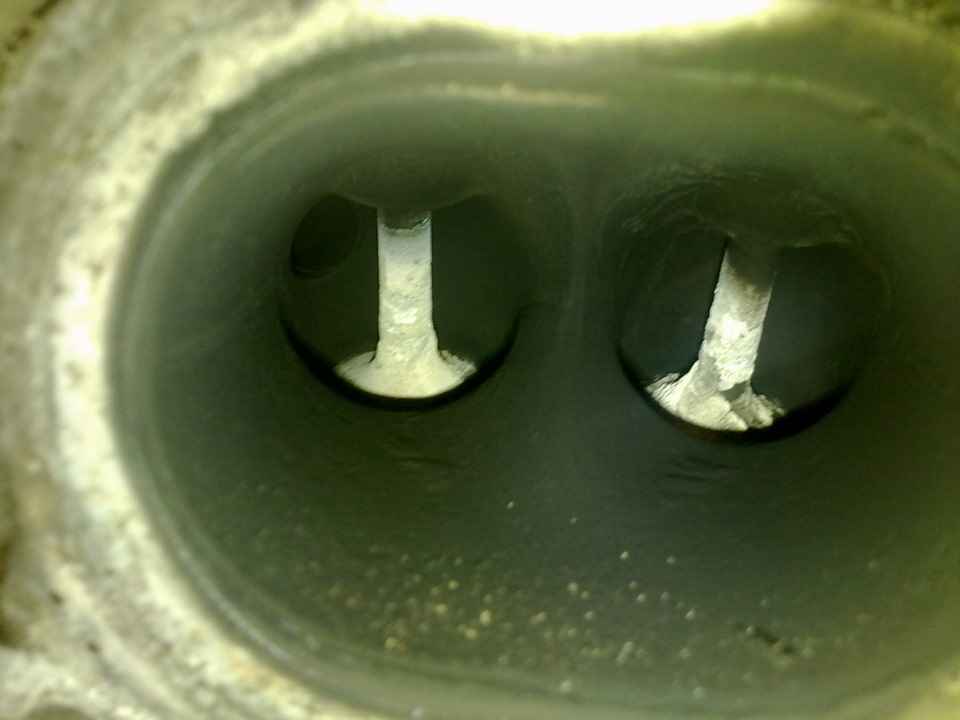

випускні клапана ближче…

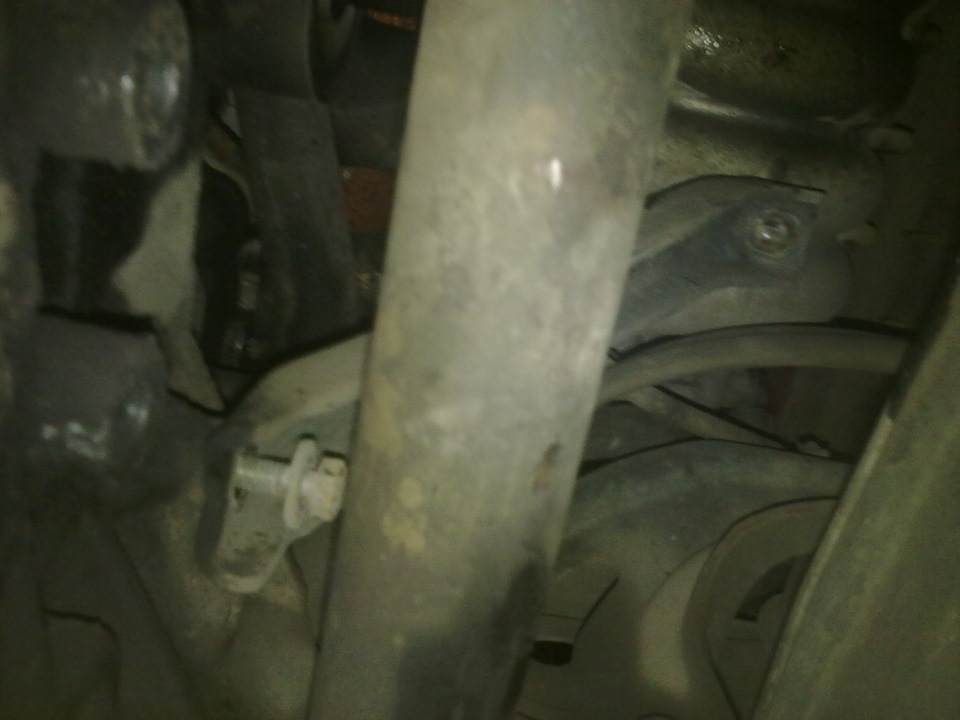

Так як знімав ГБЦ разом із впуску потрібно обкрутити такупластину, яку як я зрозумів "страхувальне" кріплення впуску
тут чітко вона видно…
Знявши кришку ГБЦ, по мануалу потрібно відкрутити 10 болтів на 14, які власне і з'єднують ГБЦ і блок …

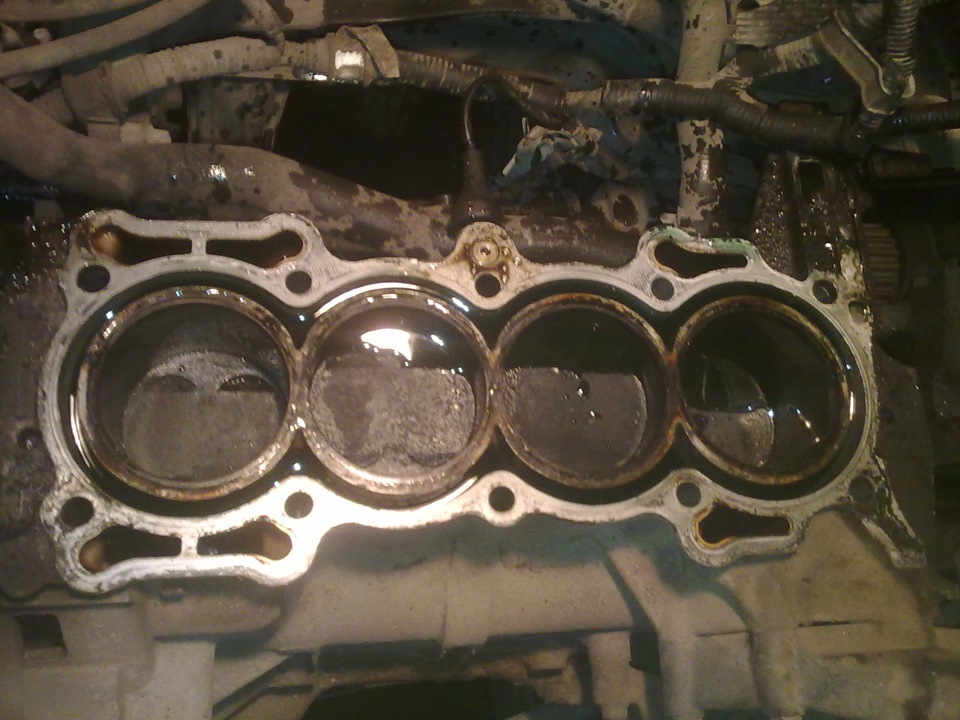

ось і поршні видно…

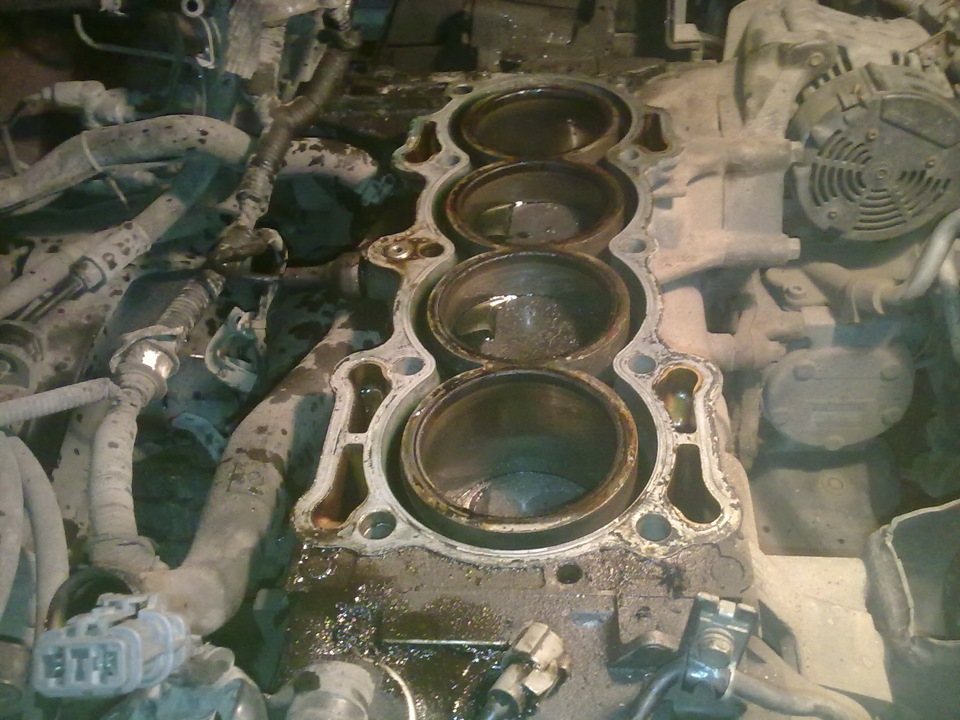

вид з боку…
> поршня в нагарі…
ГБЦ з впуском…
видні клапани…
вигляд ближче…
погнуті випускні клапани 4 циліндри…
Далі повний розбір ГБЦ
/p>
Розсухарувач від ВАЗу, незручний…
Повністю розібрана, все в нагарі…
Коментарі15
Дуже корисна інформація. Я ні як не можу кришку ГРМ відкрутити, закис болт біля щупа.
Цікаво, а чи можна поміняти сальники клапанів щоб не знімати ГБЦ?
Так, 2 роки тому я міняв. Нічого складного. Підводити тільки поршня в ВМТ, щоб не впав клапан.
Розсухарювати можна приладом від жигуля? І щупом запастися щоб потім клапана відрегулювати.
Так, я так робив.
Робота зроблена ювелірна, підтримую ідею за медаль))) Красава старий!
Дякую!
Нарешті почався ремонт, а то 2 місяці ні слуху ні духу. Чекаємо продовження.
Буде, днями викладу все про виконану роботу!
Тож треба робити для профілактики, все вже купив, струм руки ніяк не доходять) Розібрати то справді справа не хитра, а ось зібрати ...) Збиратимеш, зроби добра справа, побільше фоток і детальніше)
Опишу як максимально широко, тому що в інтернеті нормальної інформації так і не знайшов.
Вакуумні шланги не важливо в якій послідовності.
За шланги не знав, дякую! Розсухарювати руками пробував, а ось засухарювати ні.
Ого ! Велика робітниця! Тобі медаль треба дати!)
Найкраща медаль, це коли завелася після збирання!
