Лебідка встановлена вже давно, але поставлена вона, точнішеблок соленоїдів, як передбачив виробник, прямо на лебідці надтросом.

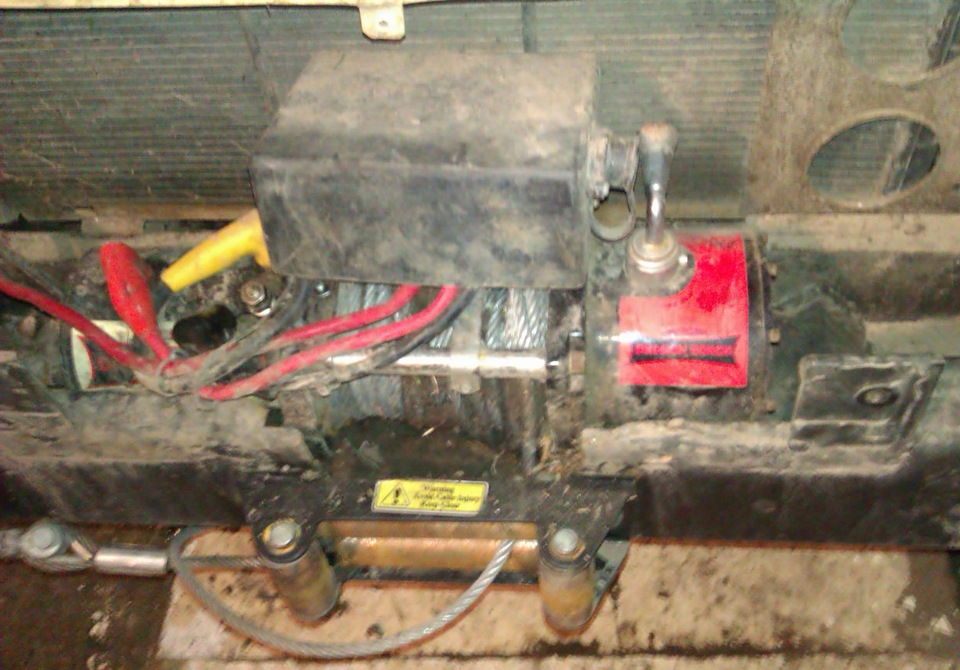

Блок соленоїдів у штатному місці
>
І ось після останньої поїздки, блок був остаточно збитий якимосьдеревом зі свого кріплення.
Для реалізації ідеї було закуплено з надлишком зварювальниймідний провід ГП-25 Перетин у нього 25мм.Кв., що в принципізазначено в назві дроту. Що перетин нового дроту більше базовоговидно на око.

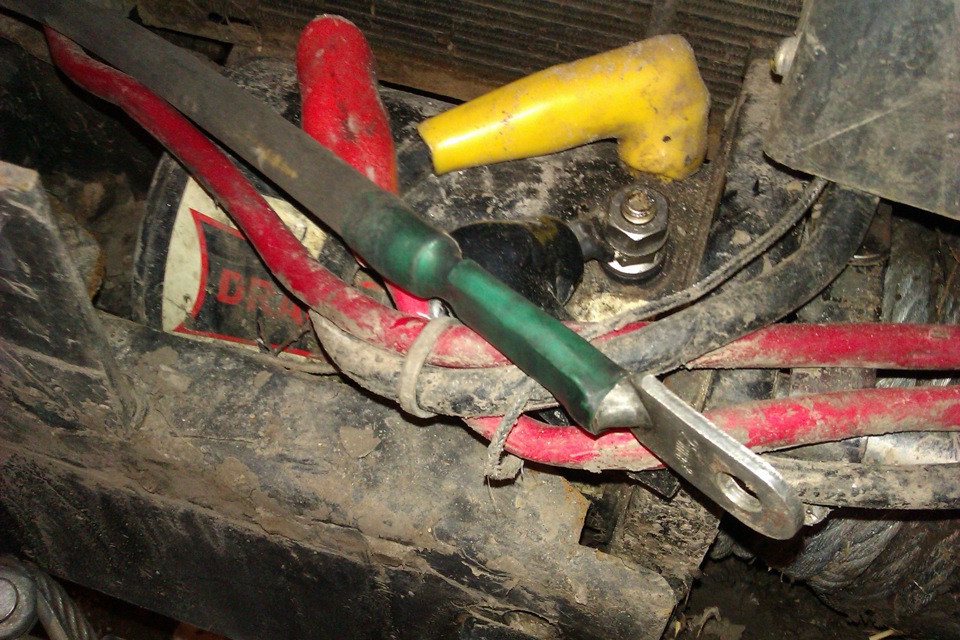

Порівняння дротів

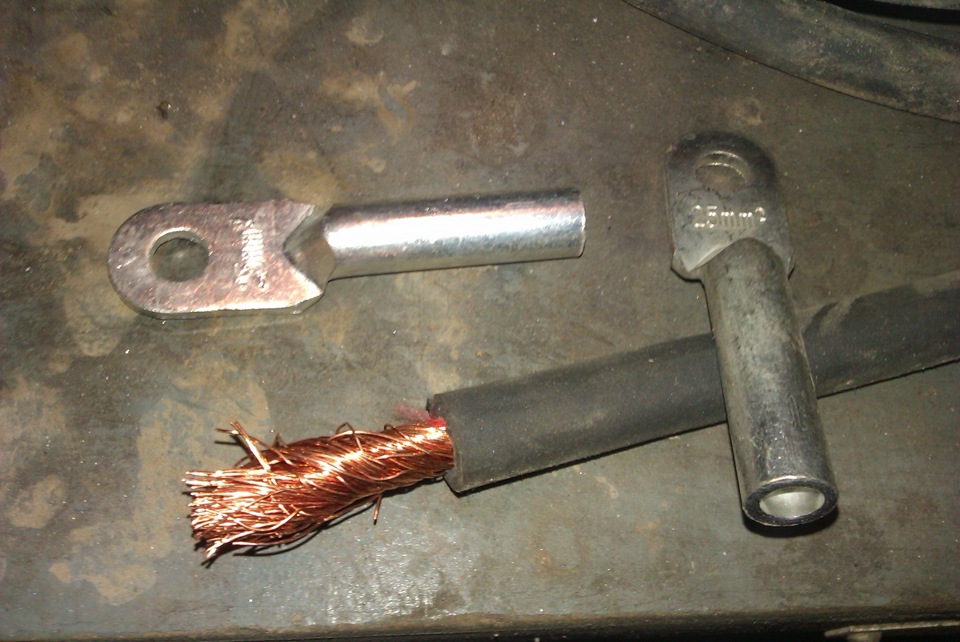

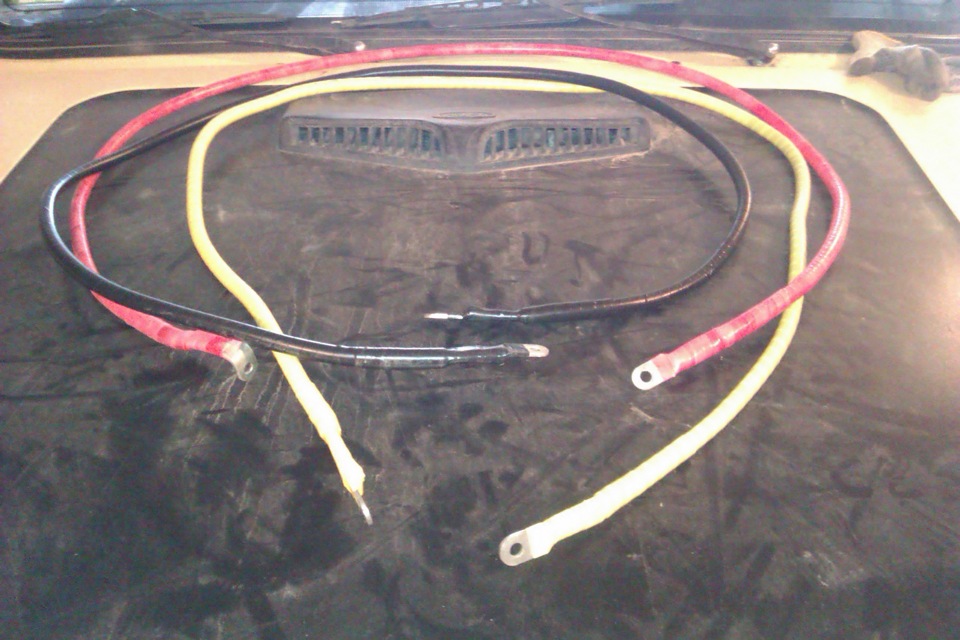

Далі виготовив три дроти, заздалегідь відмірявши потрібну довжину інасадивши на кінці наконечники під 25 квадратів, з отвором під болт8мм У наконечники набив солідолу, для попередження окислення, вставив провід, і за допомогою молотка і ковадла затиснув. Не такпросто, скажу вам, вставити 25мм.Кв. Провід у відповіднийнаконечник. Але трохи наловчившись пішло як по маслу. Підготовленідроти Для підключення нових проводів, розібрав блок соленоїдів, і взаміс старих проводів прикрутив ГП-25. Прикручувати гайки насоленоїді слід акуратно, щоб не зірвати шпильку.

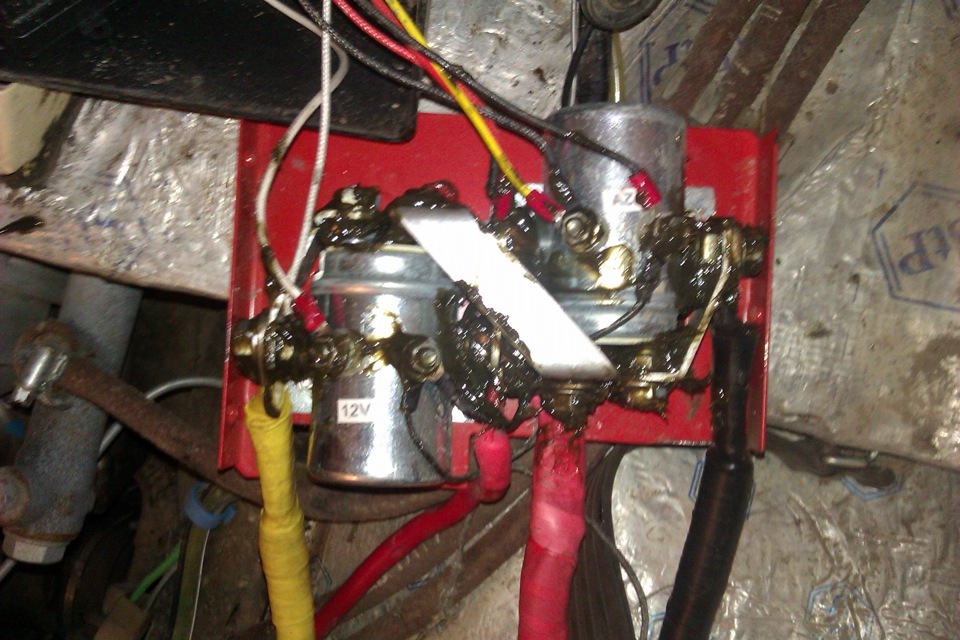

Блок соленоїдів з ГП-25
Радіомодуль блоку соленоїдів
Сам блок розмістив на лівому бризковику, закріпивши його гумовимхомутом, із гарним натягом. Тримає добре. Підключення пульта покищо залишив під капотом. У похідному положенні легко відключається, а при необхідності підключається під капотом і заріз закритий капоті бічне вікно заводиться в салон по потребі. Поки так залишу.
Встановлений блок
Від блоку соленоїдів до лебідки дроти ідеально лягли підрадіатором. Соленоїдами
Попутно провів ревізію лебідки, розкривши кришку мотора таредуктора. Все виявилося у хорошому стані. Заклав свіжого мастила іпосадивши кришки на гермет, скрутив назад. Ретор лебідки Редукторлебідки А от ролики клюза виявилися не в такому хорошому стані.Мабуть у верхній лівий кут частіше трос тягнеться піднавантаженням. У зазначеному кутку, ролик був нехило з'їдений.Ролики клюза
Сильно не завертаючись, просто поміняв місцями верхній з нижнімроликом. Коли не буде що куди переставляти — думатиму далі :)
PS
Роботою лебідки та її надійністю задоволений. За порівняно невеликуціну цілком пристойний мегадевайс. Звичайно, хотілося б більшешвидкості намотування троса. Більше ніяких зауважень.
Доповнено:
Ось і знайшов свій вимикач плюса лебідки.
Виробник:SORL
Індекс запчастини:RLD5-D008
Максимально допустимий короткочасний струм - 2000А.
Робочий струм при 24В - 150А. (12В - 300А) Виготовив кронштейн длявимикача. І закріпив все прямо на блок управління лебідкою. .
У салон тягти не став. У перших ліньки, у других — коротше силовідроти. А ось світлодіод показує "заряджений" стан лебідки — неліньки було поставити. Вся ця справа, того ж дня, пройшловипробування. Все працює, я задоволений.
