Ну ось машина на ходу, тепер постало питання про надійні силовібампери, за які можна і хайджеком підняти, і буксирувальні вухазамутити, і лебідку встромити.
<Де то в голові зародилася думка як воно має виглядати.

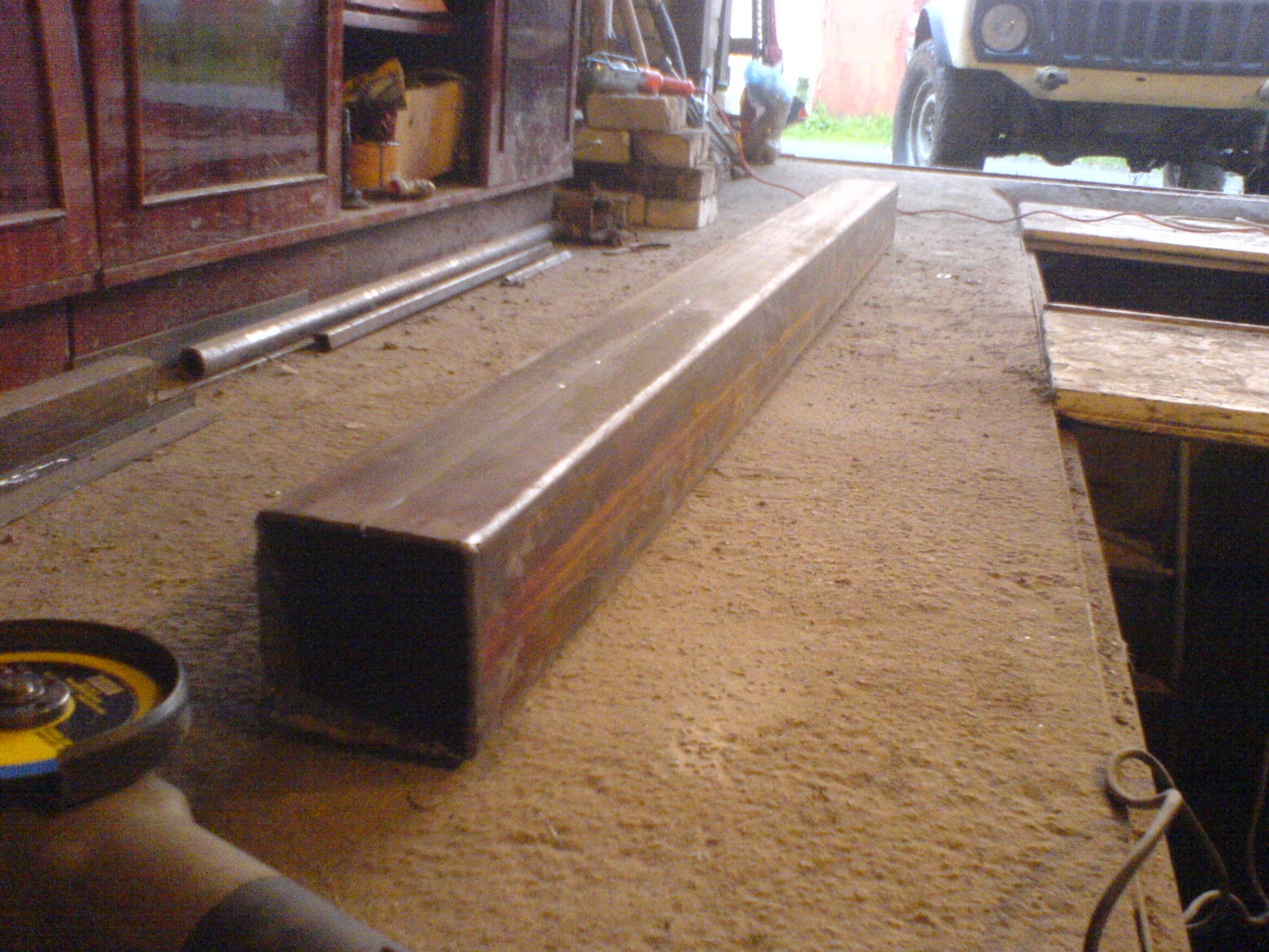

Після було куплено 230см профільної труби 120х120х4мм.
Купил шматок який був уже відрізаний — виявилося саме вгадав :)
Додатково затарився надійним куточком, трубами і розпочав творчийпроцес.

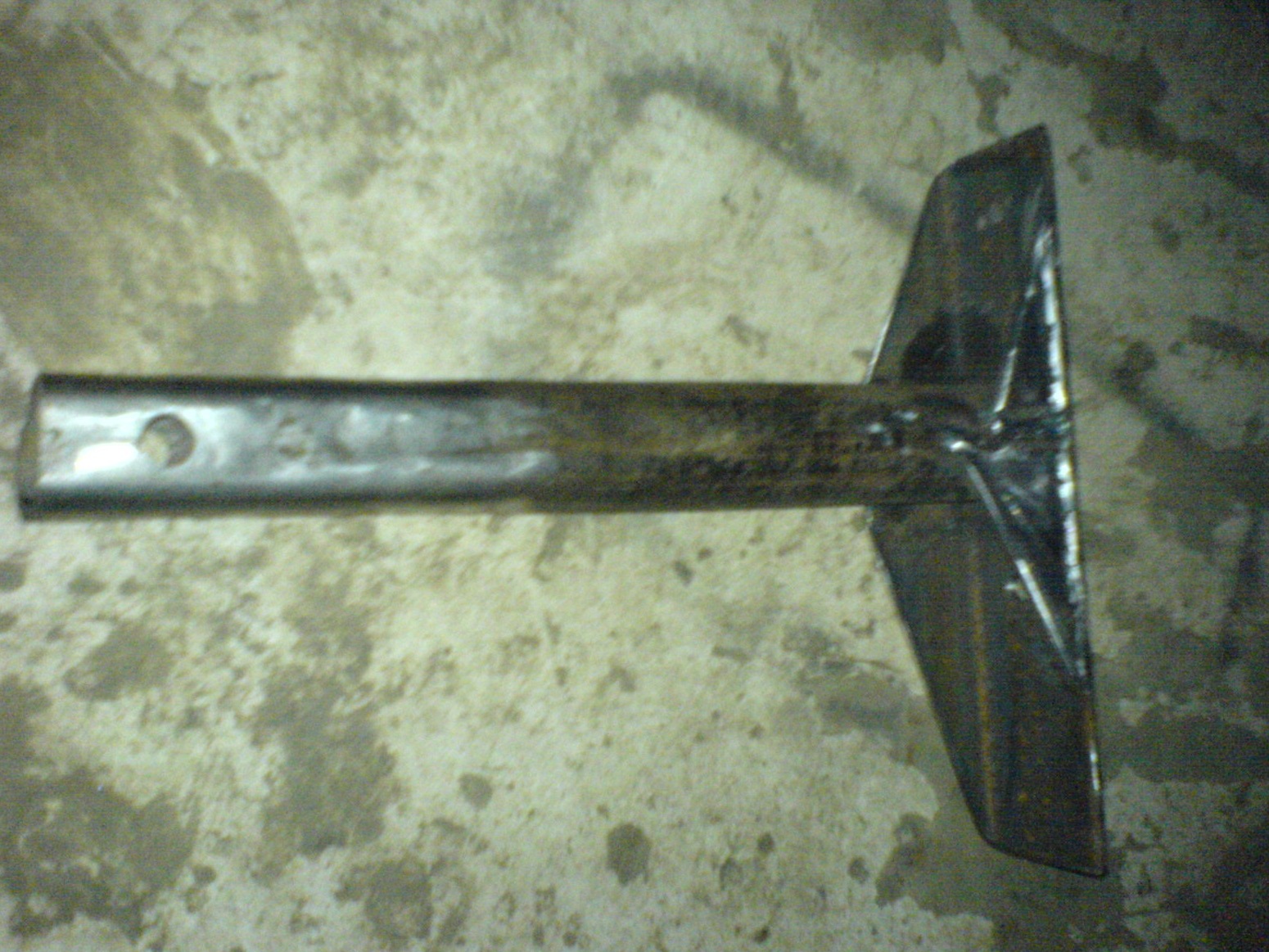

Труби-кронштейни кріплення бампера

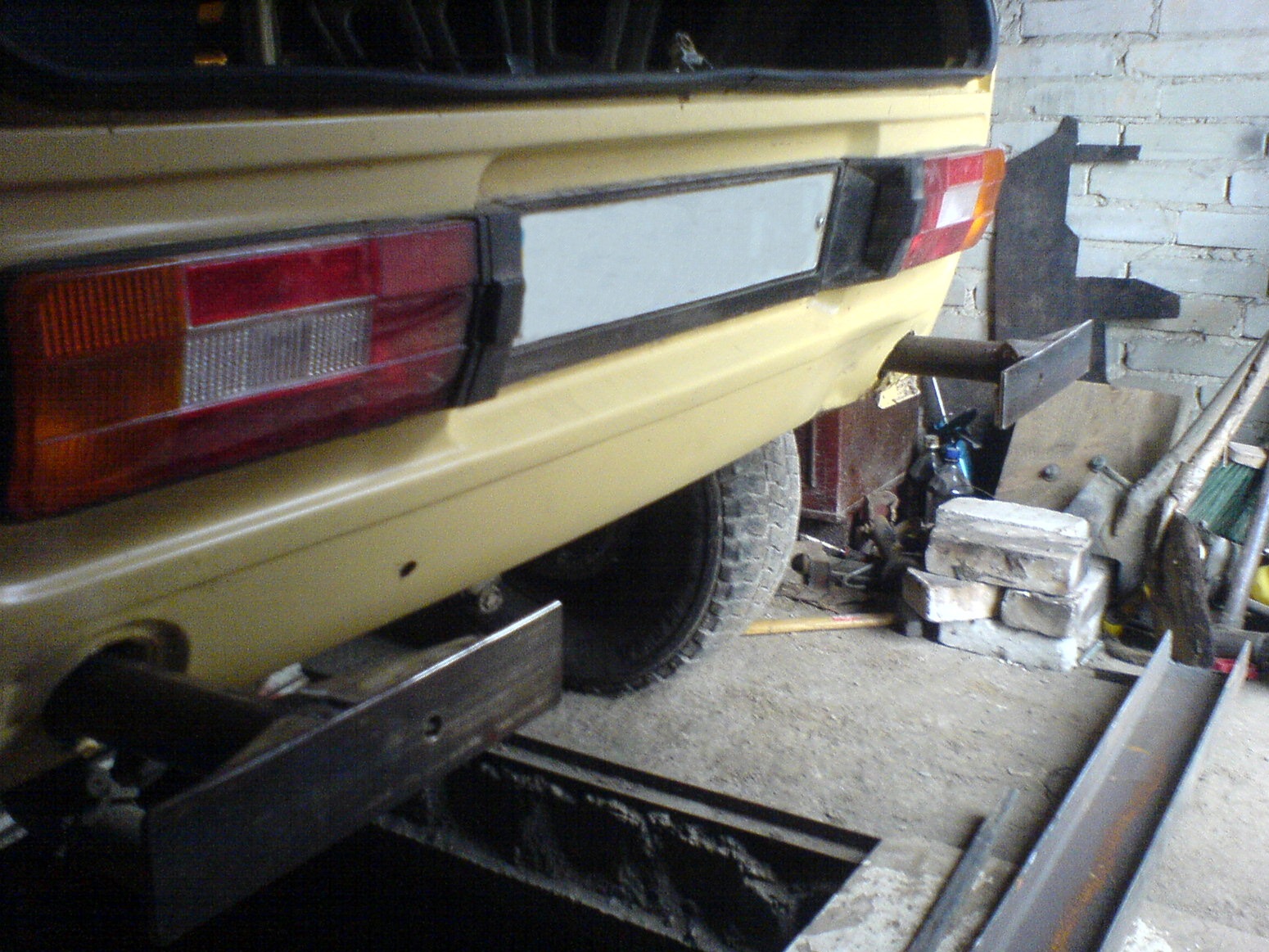

Одна з багатьох примірок<

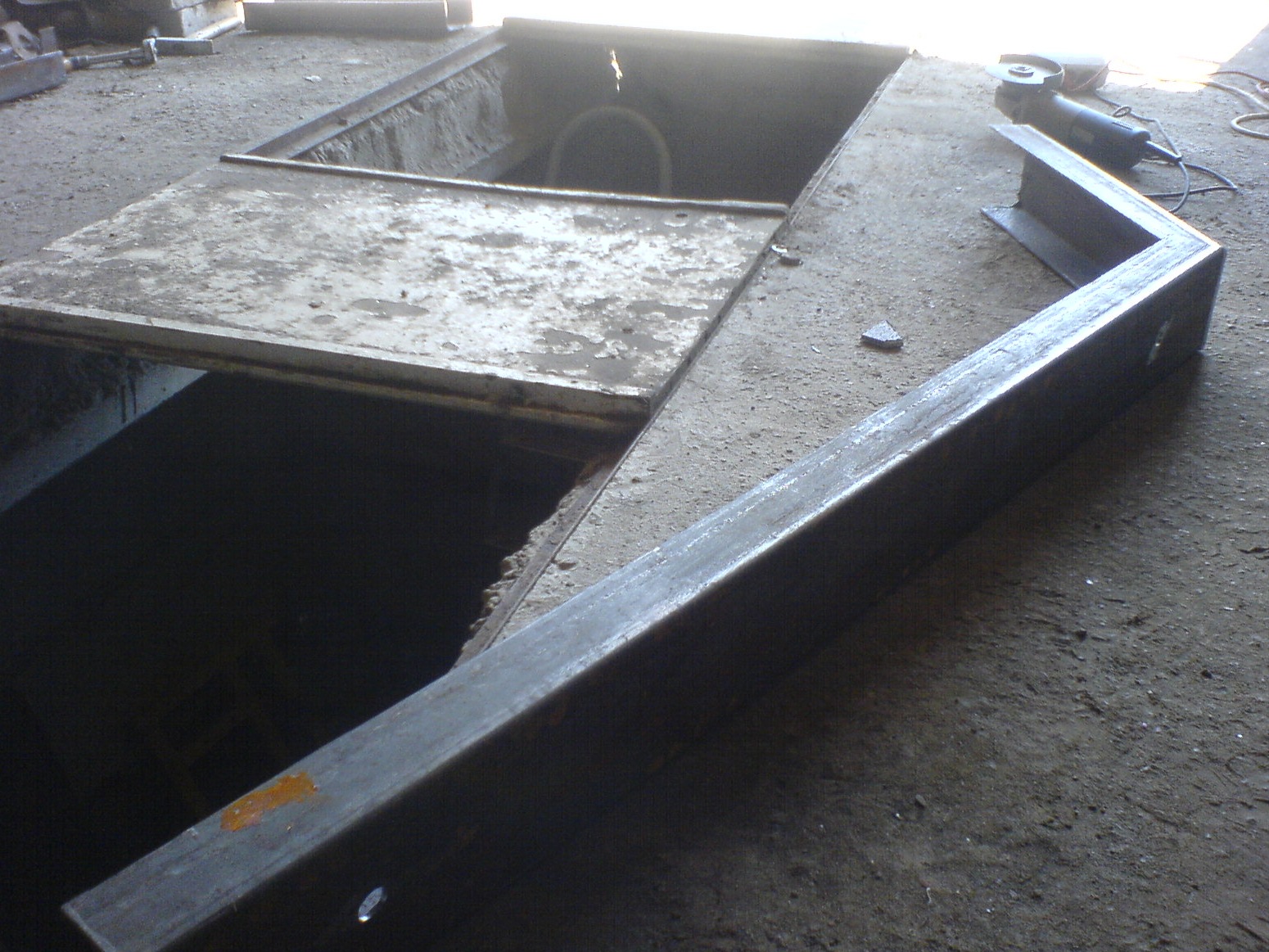

Профільна труба була розрізана навпіл, кожна з половинок сталазгодом бампером. Машині
І знову різання, варіння, зачистка
До бампера були приварені буксирувальні вуха з рим-болту, з іншогобоку все це прикручується до труб-кроншейнів.< Вид бампера зкута

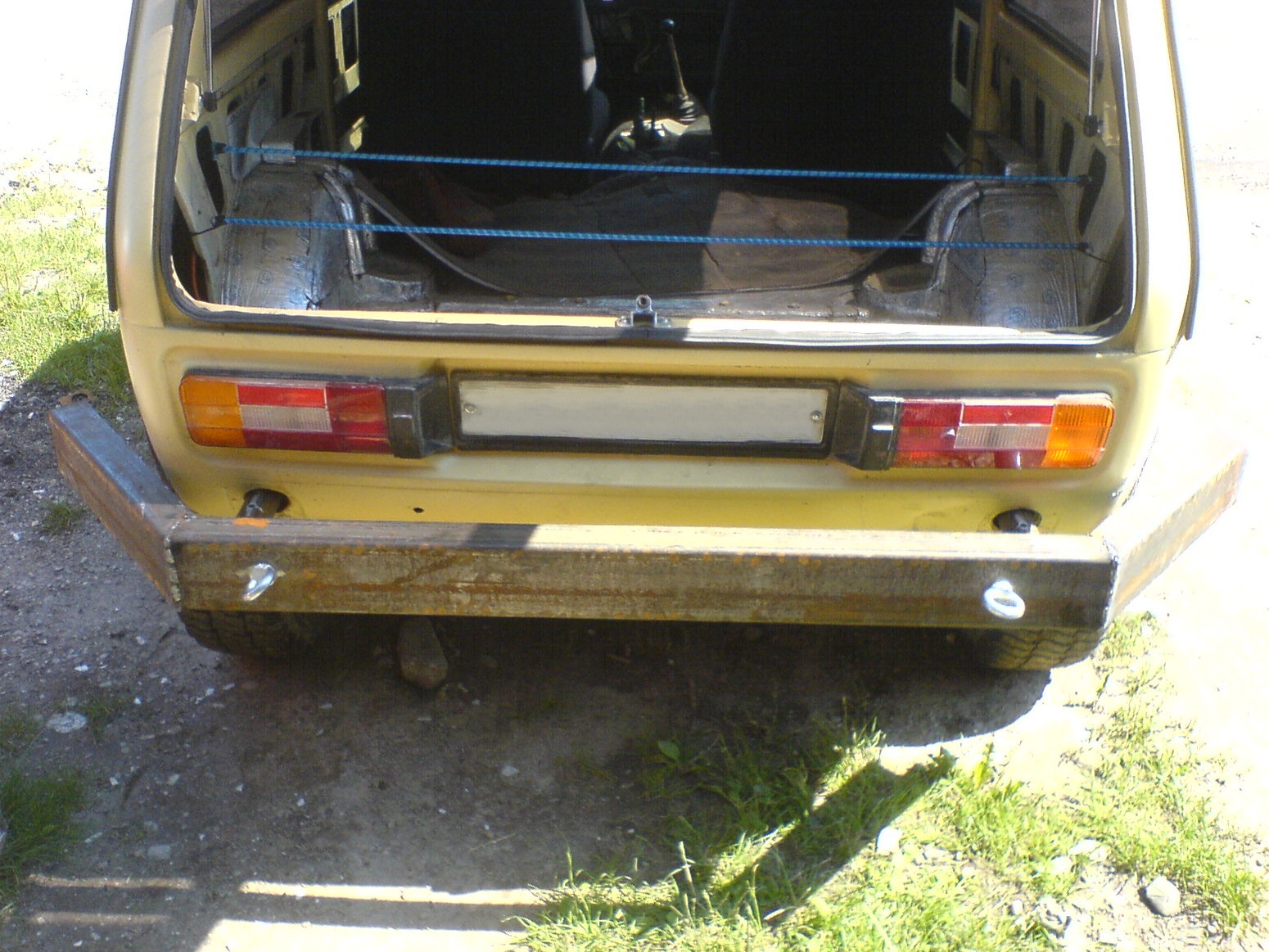

Вигляд бампера збоку
Додатково, для надання жорсткості конструкції, з фаркопа буловиготовлено додаткове кріплення.
Колишній фаркоп прикручений безпосередньо до бамперу
І до труб-кронштейнів
Ось так воно виглядає знизу
Зрештою все це було вкрите антикорозійним ґрунтом.
Грунтовка чорна матова
>
Після цього почав ліпити передній бампер із кріпленням під лебідку.Лебідкову рампу одразу вирішив "утопити в морду"
Відрізана частина фартуха
Для майданчика вибрав куточок 75х75х6. До речі якраз саме став увідрізану частину фартуха.
Прикладка лебідки на машині
У передній бампер так само були варені рим-болті.
Що б зв'язати додатково лебідку з кузовом, а точніше з балкою — буввиготовлений захист картера, який одним кінцем прикручений додоварених до балки вух, а з інший скручений із майданчиком лебідкиі самою лебідкою.Захист картера у виконанні з труб
Уся ця справа була також ретельно покрита антикорозійнимґрунтом.
> Грунтовка чорна матоваУ майбутньому буде дороблено аля-кунгуру для підвісу додатковогосвітла. Основним завданням було зробити його максимально акуратнимта й надійним зрозуміло.
Перед: (всього 33 кг. Без лебідки)
Рампа під лебідку - 15кг.
Захист картера - 8кг.
Бампер - 10 кг. Всього 37 кг.)
Фаркоп - 9 кг.
Кронштейни кріплення бампера - 5, 5кг х 2шт
Бампер - 17кг
