Встановлення додаткової АКБ

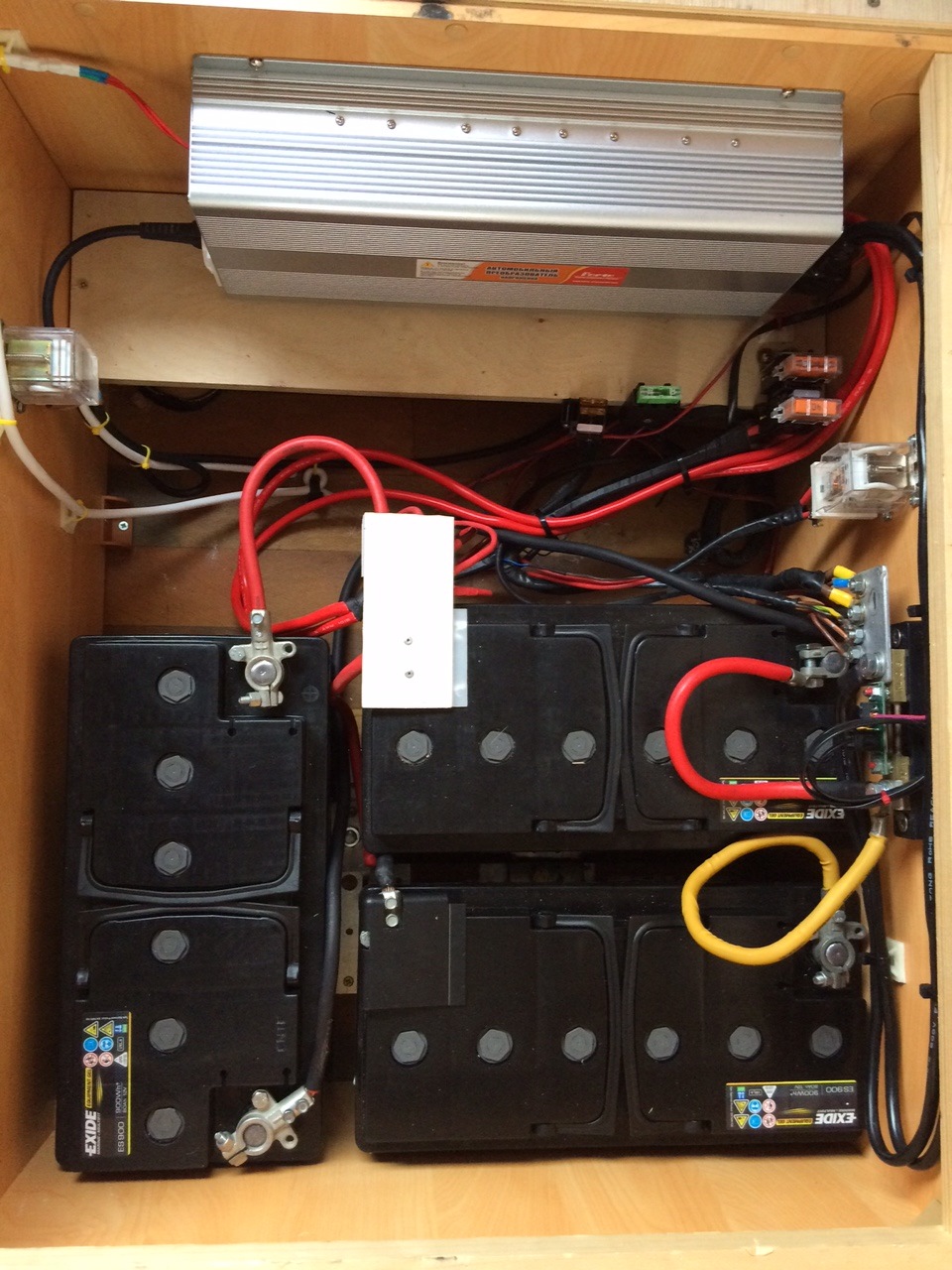

Для того щоб уникнути просадок напруги при включенні мікрохвильовоїпечі без зовнішніх 220в, довелося доустановити третю гелеву батареюодного типу і моделі в систему живлення автобудинку.
1.Зарядка батарей відбувається в будь-якому випадку за наявностісонця.
Встановлені 2х150 ват сонячні батареї.
2.Або від зовнішнього джерела 220 В. Живлення заходить на блокEBL-99.
< А він розподіляє по будиночку електрику, а також є заряднимпристроєм для бортових АКБ ємністю до 300А.
3. Або від генератора автомобільного під час їзди або холостогоходу.

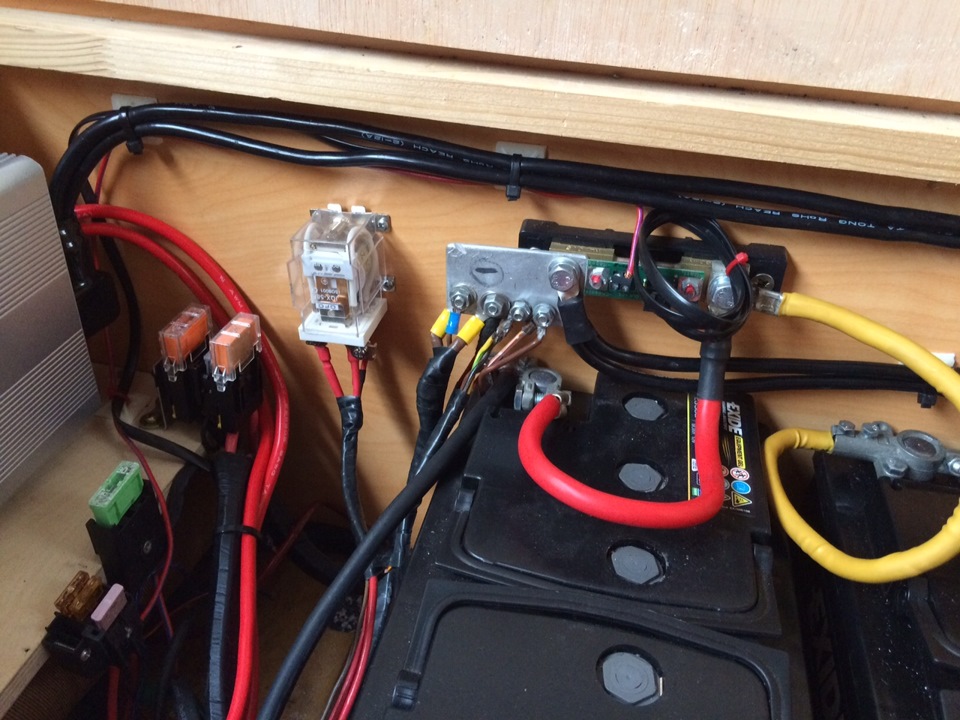

> Все харчування йде через амперметр.Для контролюнавантаження.Лівіше розташоване основне реле (80А) включенняживлення в автобудинку. . Вийшло 3х80 А = 240А

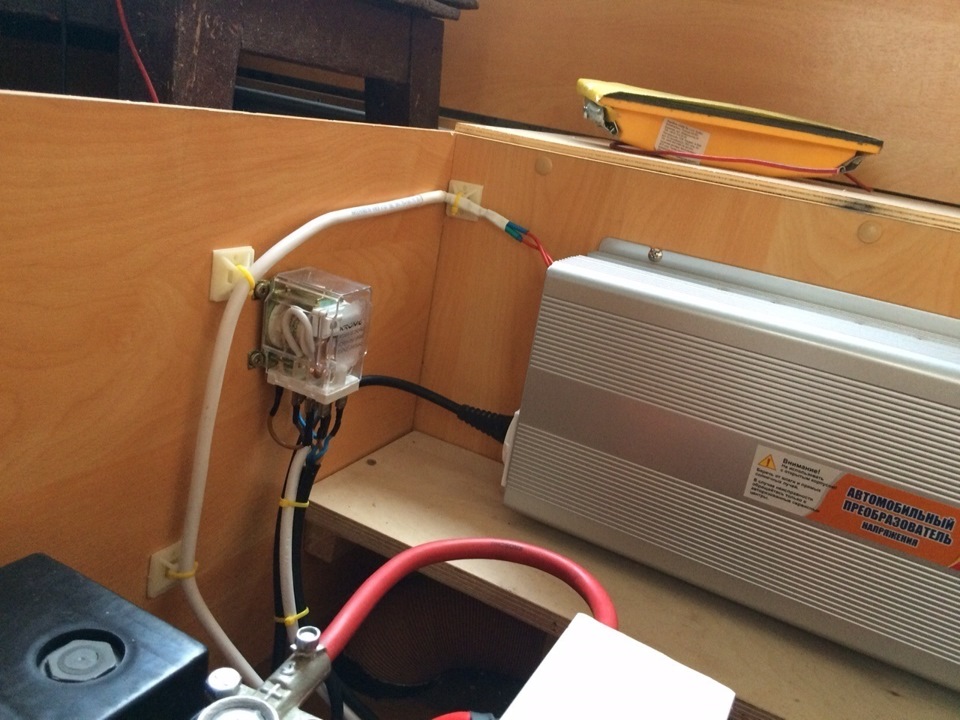

Так виглядає встановлення другого силового реле, завдання якогоперемикати живлення(220в) будинку з АКБ на зовнішнє підключення вавтоматичному режимі
