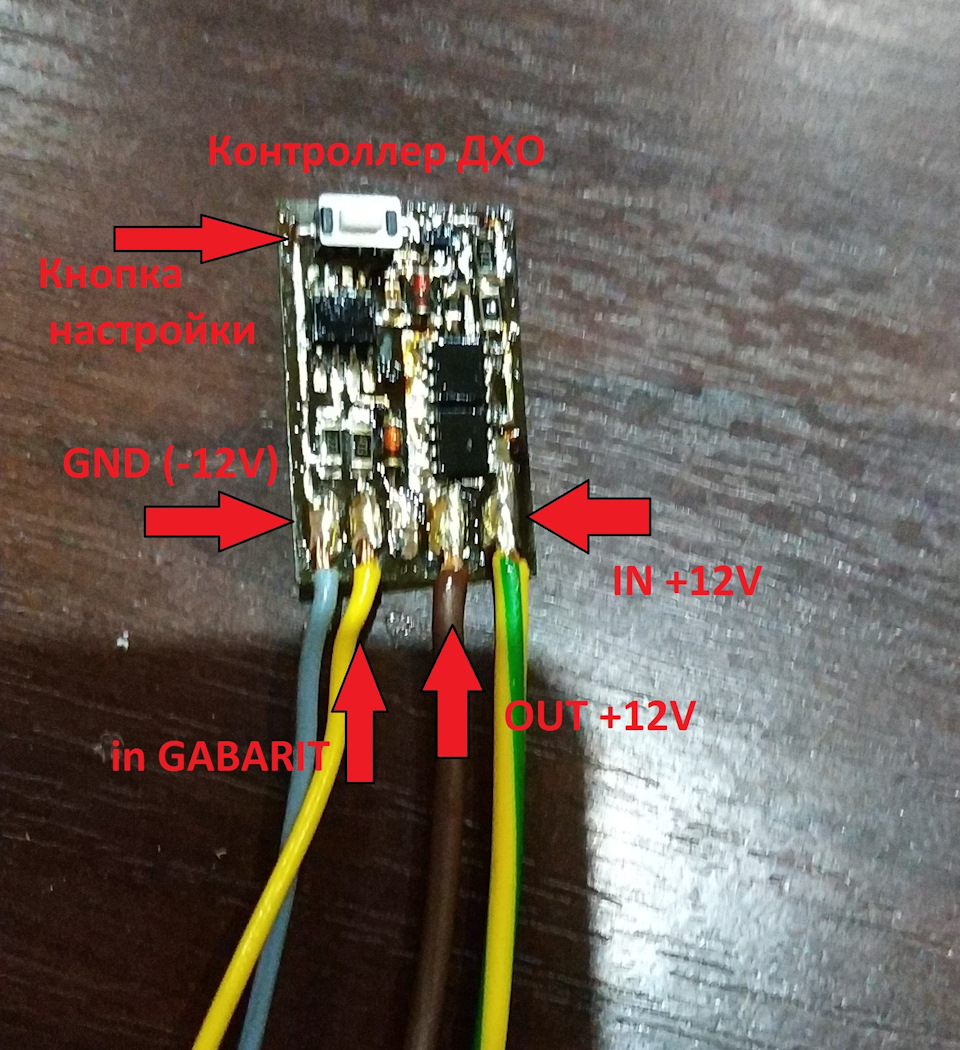

Таким чином попросив мене спати пару контролерів ДХО для машинПошук варіанта привів до винаходу MGOOK (дякую запристрій)., утримуємо кнопку налаштування Далі фари дольньогоповинні моргнути два рази, відпускаємо кнопку і ми потрапляємо вналаштування контролера. Щоб зберегти обраний режим, потрібноутримувати кнопку налаштування знову до моргання фарами далекого 2рази. >
Слідом попросив спаяти і Вова, ну і помчала.

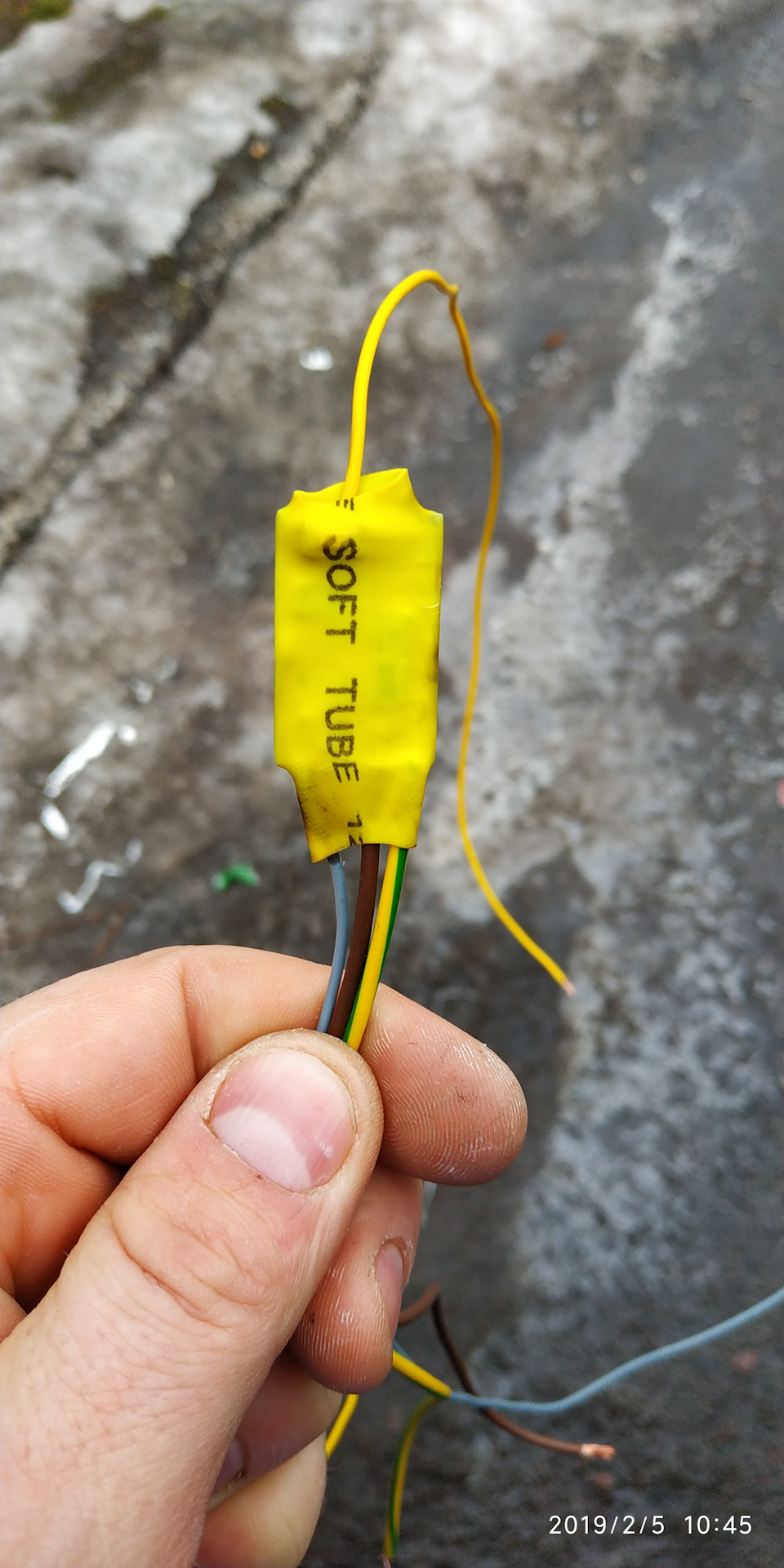

При установці на добло, виявилося що провід ручника не потрібен, далі впаювати його не став (але вихід на нього залишив робітником)і вже при усадці в термоусадку відразу задав напрямки сигнальногодроту в інший бік (жовтий провід на фото), ну і подовжив трохисигнальні дроти і вкоротив силові (можна і ще коротше).
і якщо зробив, то потрібно було ще й допомогти в підключенні, дляцього і пишу тут про дану процедуру.
Почав вивчати електросхеми добло.

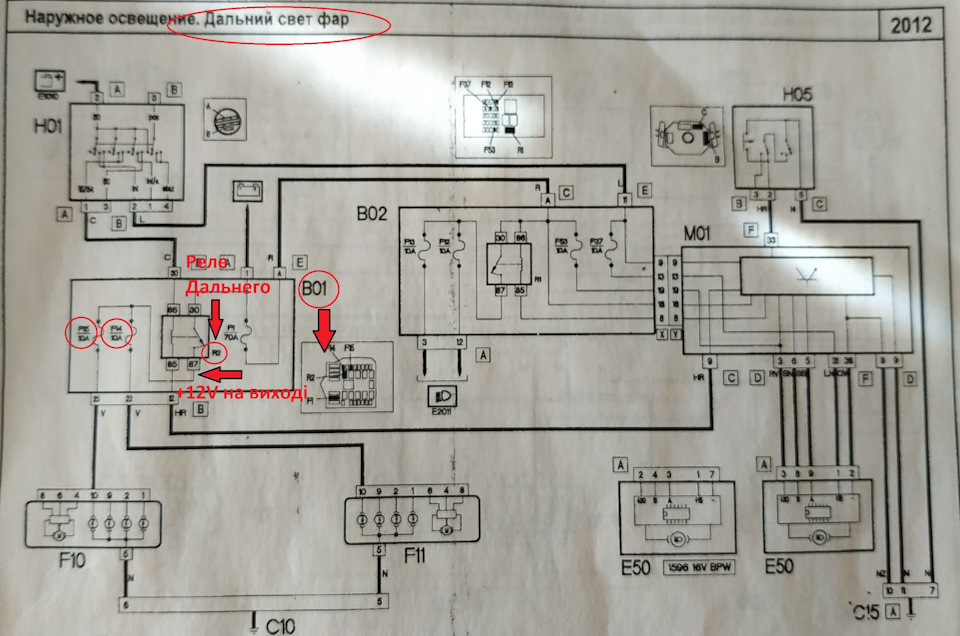

Схема далекого
Тут все ясно! Вихід контролера (OUT+12V) потрібно запитати післяреле далекого (R2), але перед запобіжниками на лампудалекого — це для того, щоб у разі виходу з ладу одногозапобіжника, друга лампа повинна працювати 100%)< br/>
Далі пішов вивчати підключення входу контролера (IN +12V).

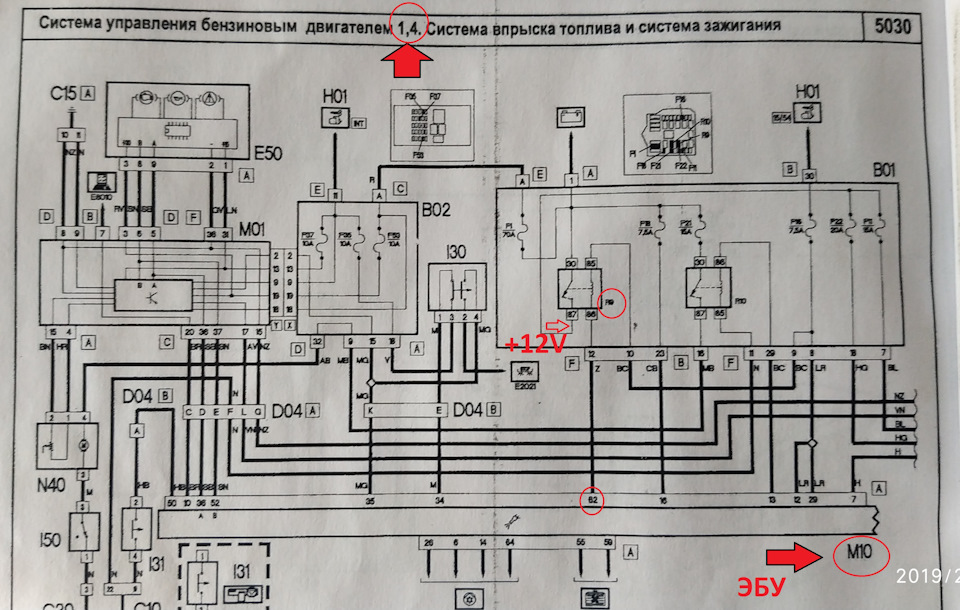

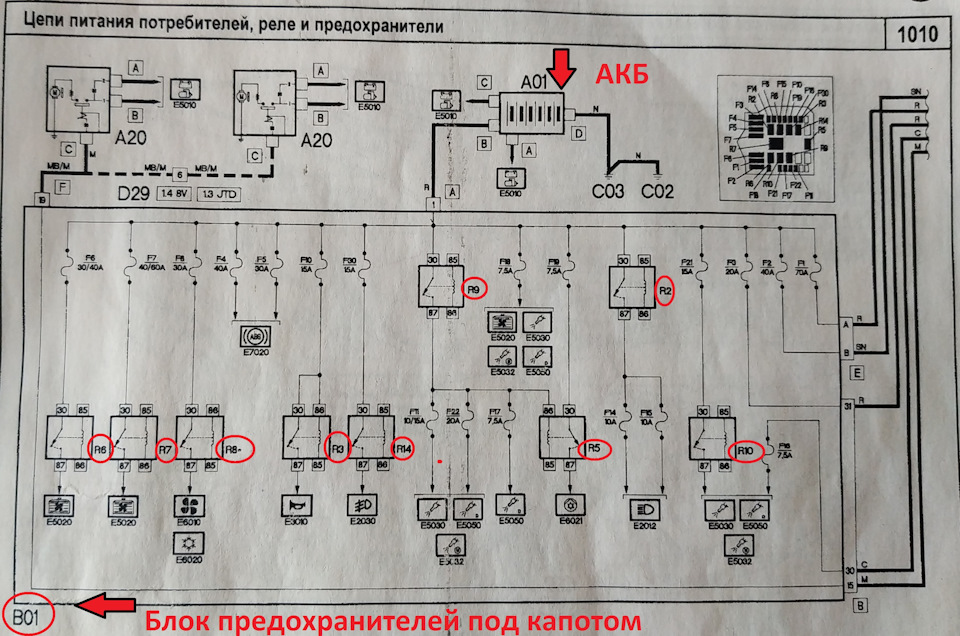

Вивчивши схему блоку запобіжників (тут знаходиться R2 і тутже потрібно шукати точку для входу), потрібно було знайти дез'являється +12 вольт при повороті ключа після одного з реле. Всіхдобло, всіх модифікацій та комплектацій буде вихід реле R9, яке (як бонус) замикається після запуску двигуна та розмикаєтьсяпри його зупинці.
Ну і фото самої установки
Бажано на вхідному дроті поставити запобіжник на 10А, але якпоказує практика — цією умовою нехтують :))
/>
Всі точки для IN +12V і OUT +12V видно на малюнку вище (там длязручності монтажу я зняв по центру реле, силові дроти можна зробитище коротшими)
На цьому фото показано підключення вже з реле
Ну і після закриття кришки блоку запобіжників у Вас має з одногобоку бути провід МАСИ (в даному випадку він сірий), а з іншого бокуу вас повинен виходити сигнальний провід на ближнє світло абогабарити (в даному випадку він жовтий)
Сигнальний провід підключаємо до фари (фото нижче). Дане фото немоє, а Вови і тому там сигнальний провід жовто-зелений (віндоточував шматок). > ДХО 30%
ДХО 30% + Близький
Далекий+Ближній
Ну якось так. Дякуємо всім за увагу






Коментарі5
Класна річ у машині і тепер незабуваю про світло
Добре описано. Молодець. Думаю, за бажання, навіть я зміг би поставити
Дхо запускається при запуску двигуна автоматично?
У прошивці через заданий час після подачі живлення на IN+12, але враховуючи, що +12 на реле R9 з'являється після запуску двигуна - виходить, що після запуску двигуна через час заданий програмою
ТАК і гасне через 30 секунд після вимкнення двигуна.
