Перед история.
У клубі з доблику (Viber), запитали хто встановлював і хто якікупував — ціни космос за таку штуковину.
> Мене запитав Ігор, він же Fedoriw, чи не можу яспаяти таку штуку так як він у місті і йому вона знадобиться, бопаяти — це моє хобі, то сам напросився і сказав що можу спаяти.

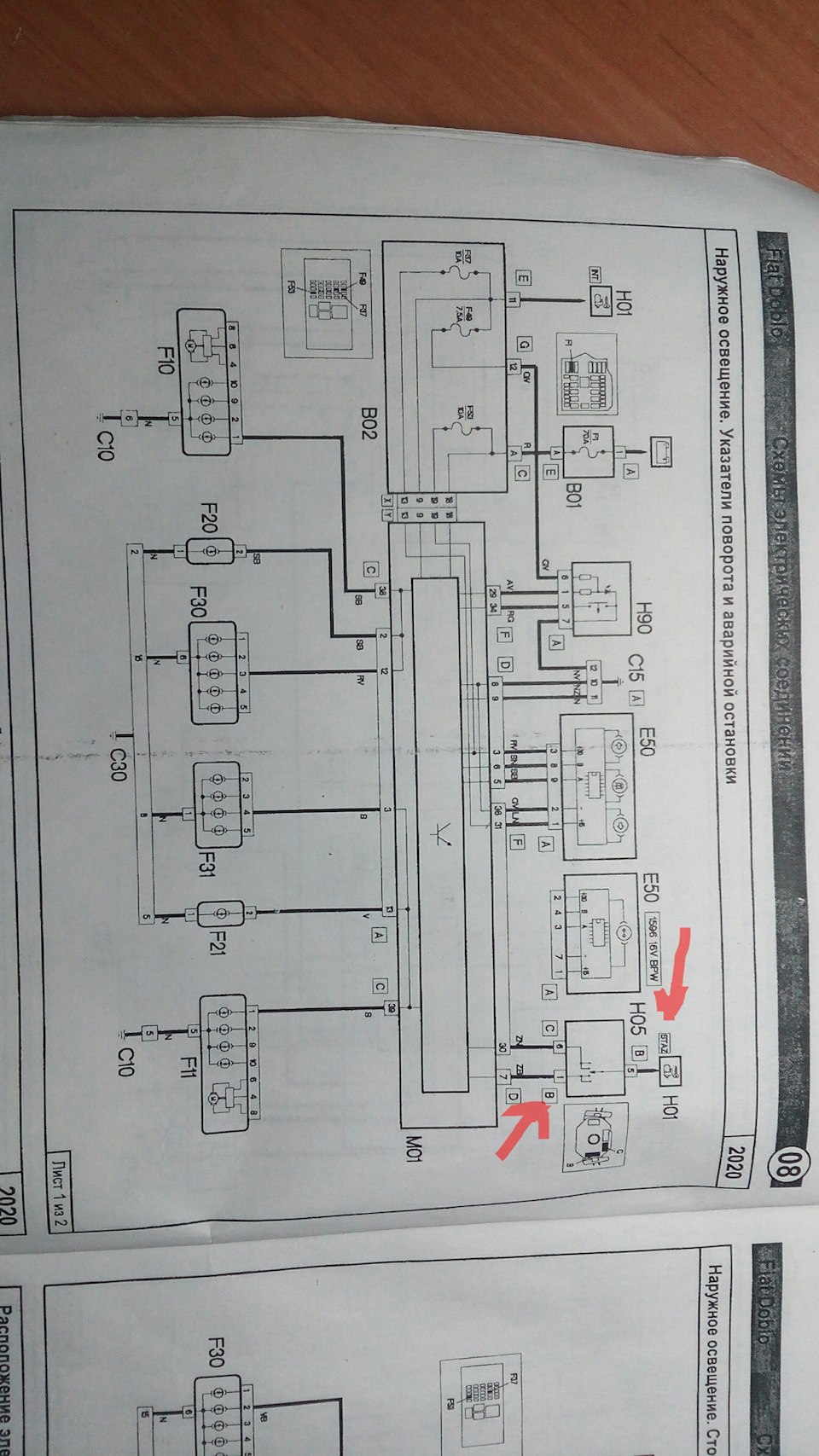

Переглянув схеми по добло і на них у нас система по ПЛЮСУ. Проводки— мені не подобається таке виконання.
Але водночас потрапив на статтю де поставили на ФІАТ тільки схему зМІНУСУ.Не може бути — подумав я і пішов дзвонити проводку в авто.b> проводка на фіату все ж таки управляється по мінусу (яквиявилося це на руку)
Пошук варіанта виконання привів мене на сторінку користувачаcool-hacker. Зацікавила тим що при виході з ладуконтролера подовжувача, повороти зберігають свій функціонал (завинятком пробитих полевиків), так як установка проводиться впаралель штатної установки, а не як у багатьох в розрив (прикладЛеоніда).

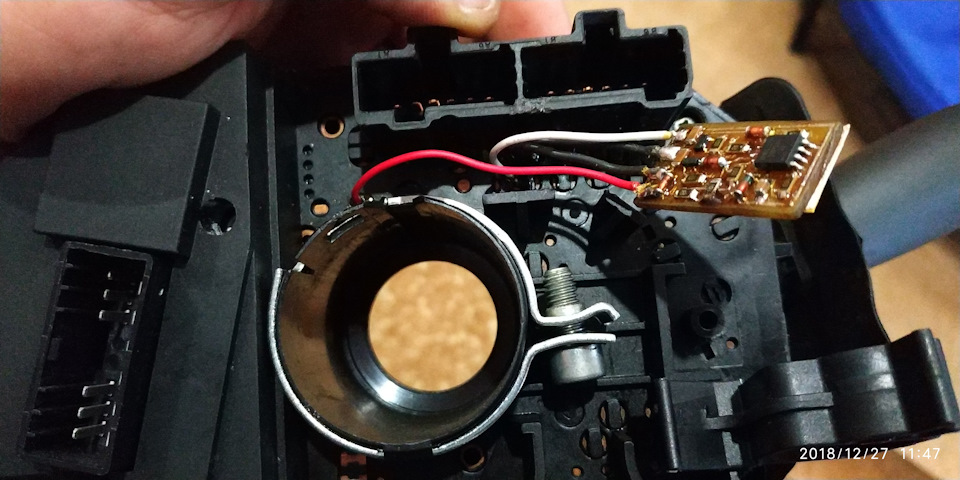

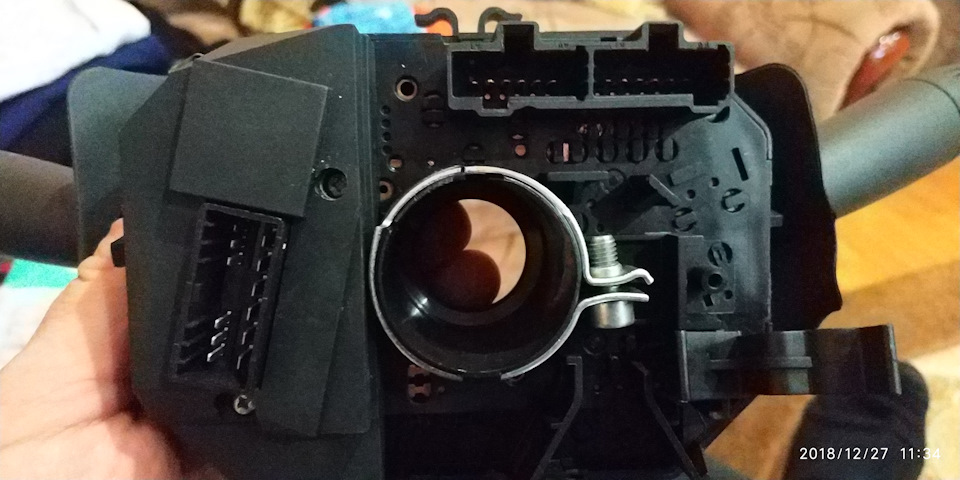

Спаяти, то спаяв (плату перемалював під компоненти в корпусі 1206 іпідсилив доріжки), але схема не запрацювала, спаяв ще одну — тежтільки на одному каналі. Вже весь мозок винесла ця плата — урезультаті в двох місцях на платі ПІД ЗБІЛЬШУВАЛЬНИМ СКЛОМ знайшовнепропай. Пропаяв — і диво — все працює на макетці. Ідувипробовувати на машині - благо залишився старий підрульовийперемикач і можна над ним шаманити і використовувати його дляперевірки схеми. Вирішено спробувати вмонтувати в сам підрульовий (хустка то маленька). Як монтував, зрозуміло з фото внизу. Самуплату приклеїв на двосторонній скотч, контакти припаяли доконтактів на підрульовій. Підключив до проводки на добло і нічого.Не працює зараза! Чи не подовжує! Перевірив на столі знову – всечітко! На машині не працює! Від зараза!
Написав автору cool-hacker, благо він допоміг іпідказав, що на деяких авто потрібно поставити діоди на лініяхсигналів повороту, причому подовжувач потрібно ставити після діодіву бік підкермового.
За словами автора "мабуть, коли садиш один керуючий провід на масу, то включається відповідний поворотник і другий керуючий контакт тежсідає на землю. Я так думаю." Тому і потрібно встановити додатководіоди.
Встановив і УРА — ЗАРОБИЛО!
Дякую cool-hacker За девайс.
У зв'язку із завантаженням на роботі не можу відправити девайсдобловоду Ігорю (Fedoriw), відправлю як тількизможу.Ціна девайсу на запчастини склала в районі 50 грн
