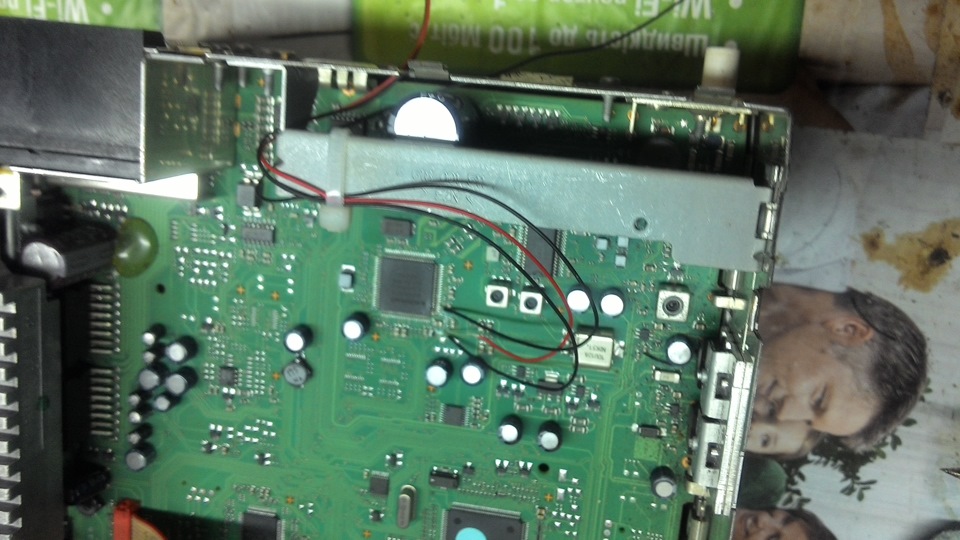

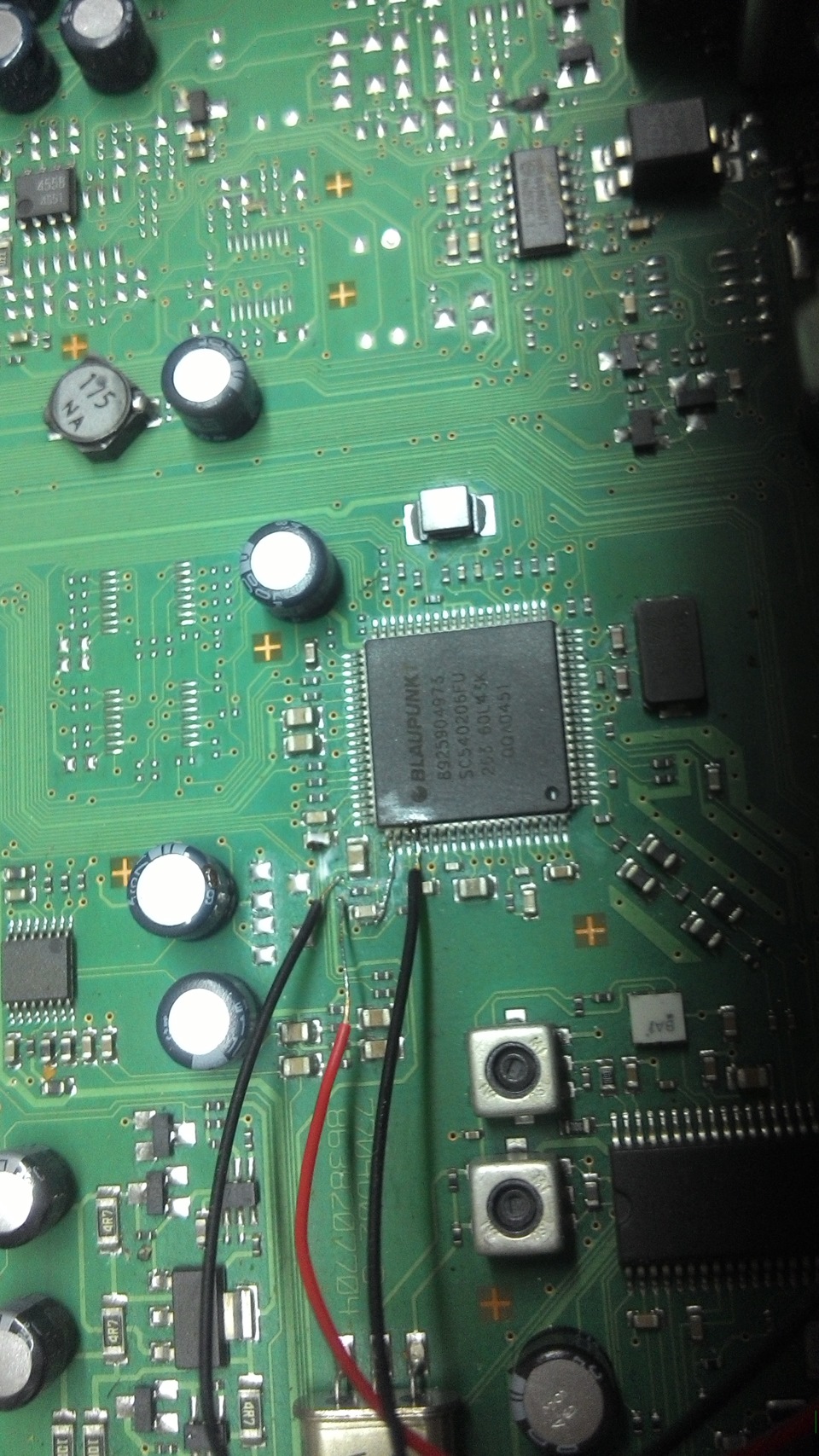

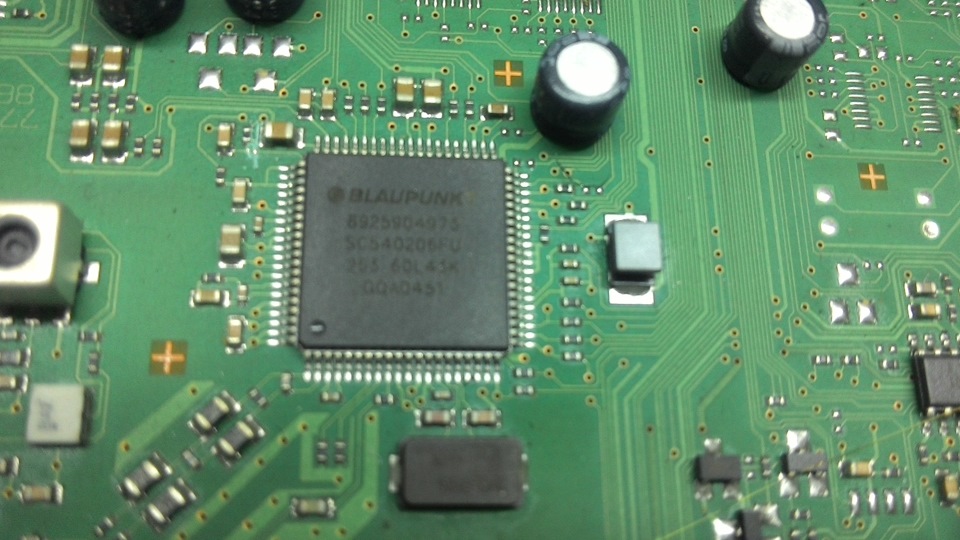

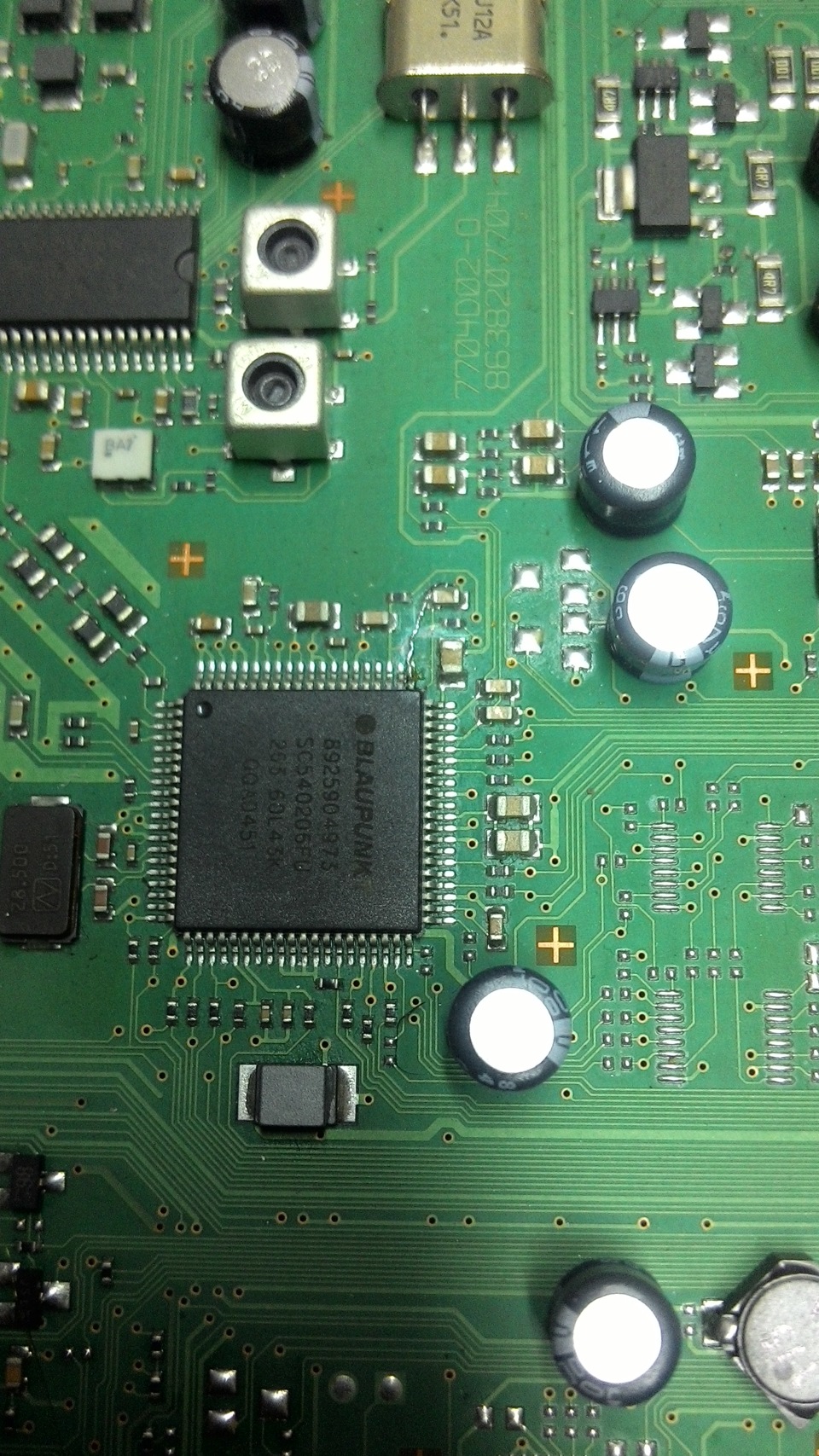

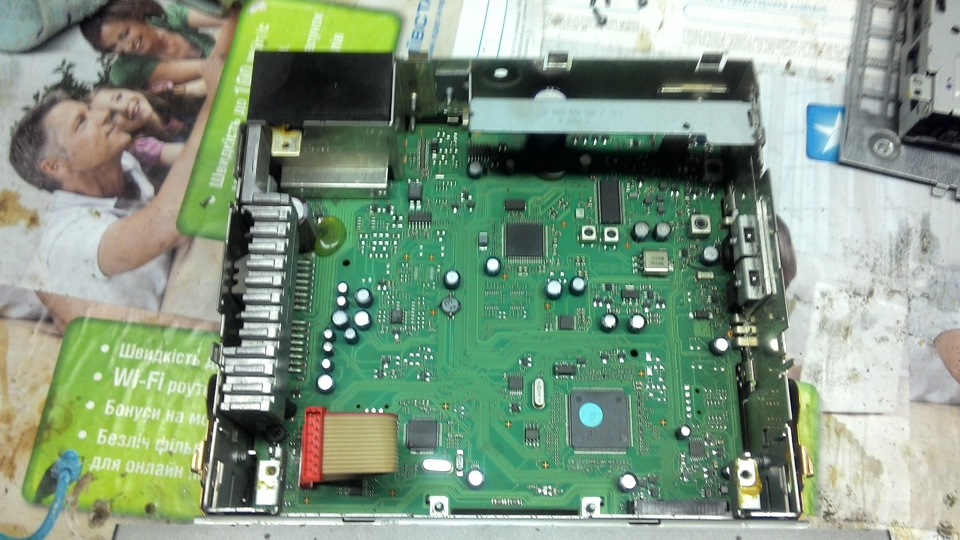

Як і обіцяв - фотозвіт з розпаювання аукса)))) Якість фоток натрієчку, руки тряслися після свят))) На все пішло 30 хв, 2 сигарети та чашка чаю)))) Сам роз'єм ауксу був вдало знятий з рестайлової віктри)))
У мене CD30 MP3 з AUX, але я хочу ще приколгоспити bluetooth саме на Ext.In. То куди Ви підключаєтеся на схемі, то за ніжки? Який функціонал пропадає, коли ніжку відриваєте і в інше місце підключаєте?
Думаю мінус аукса краще було б запаяти не безпосередньо до ніжок мікросхеми а через конденсатор 1 мкФ неполярнийЯ теж робив через тіл вход Але зробив плату щоб включення режиму Аукс було при виборі режиму АМ
Коментарі20
У мене CD30 MP3 з AUX, але я хочу ще приколгоспити bluetooth саме на Ext.In. То куди Ви підключаєтеся на схемі, то за ніжки? Який функціонал пропадає, коли ніжку відриваєте і в інше місце підключаєте?
Ніякий функціонал не пропадає
Думаю мінус аукса краще було б запаяти не безпосередньо до ніжок мікросхеми а через конденсатор 1 мкФ неполярнийЯ теж робив через тіл вход Але зробив плату щоб включення режиму Аукс було при виборі режиму АМ
А робота магнітоли не порушується? Функції не губляться?
Ні звичайно
Як ти доріжки різав?
Ну так, без цього ніяк
Як якість звуку?
Добре, за умови екранованих проводів. Інакше мало наведення ловить. Або конденсатор впаяти.
Дякую за звіт. Все зробив як ти написав, все працює. Поки вмикаю з тумблера, але думаю мініджек запиляти.
Та нема за що))) Там з мініджеком все елементарно, просто у мене особливо часу не було)))
Хочу зробити по твоєму звіт aux але не зрозумію якісь дроти на кнопку вкл/викл і звідки їх тягнути? Якщо можна фото. Відпишись в особисту будь-ласка.
Зробив аукс?
Ні. Все ніколи! (
Якщо що звертайся до поясню допоможу
Клас! сиджу магнітола переді мною, і тут твоя тема те що потрібно! тільки опиши детальніше що там напаяно на фото не дуже зрозуміло що до чого.
Хоч і володію головою з ауксом, а все одно респект тобі за інфу побратим! Треба випробувати на знайомому, а то мучився весь із сидюками))
Та нема за що ... Найцікавіше ще в переді ... Якщо вірити угорцям - у них вдалося заколгоспити USB на CD30MP3 ! Зараз качаю їх на схему ...
Чекаємо-з новин)
І ще одне питання про External In — контакти мають бути постійно замкненими або їх потрібно виводити на кнопку?
