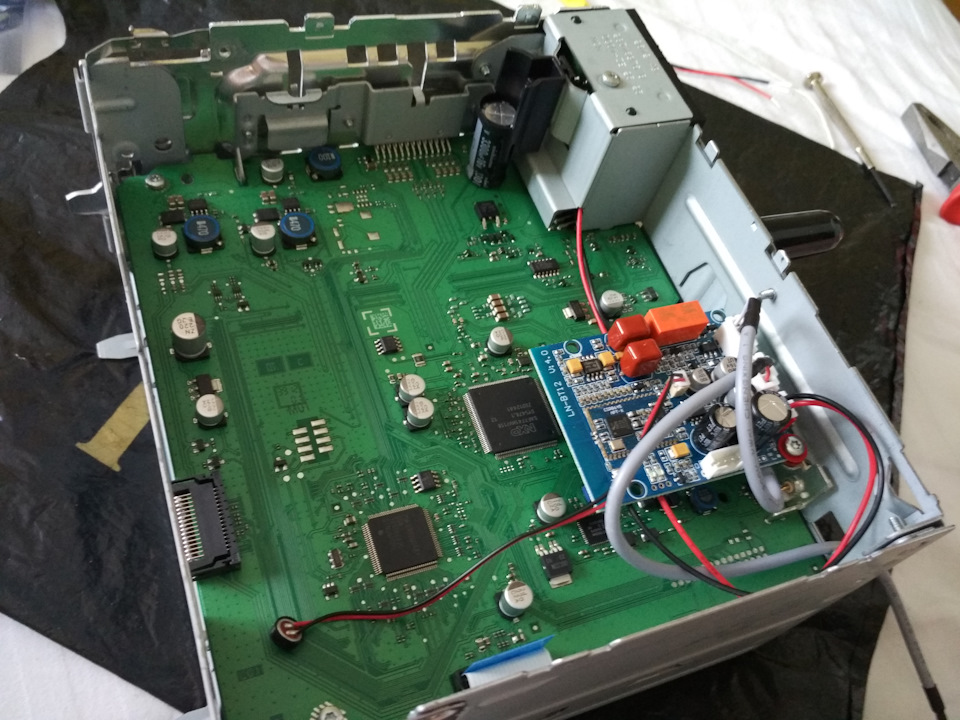

На даному фото можна оцінити розміри плати та внутрішньогопростору.
Приніс магнітолу додому.

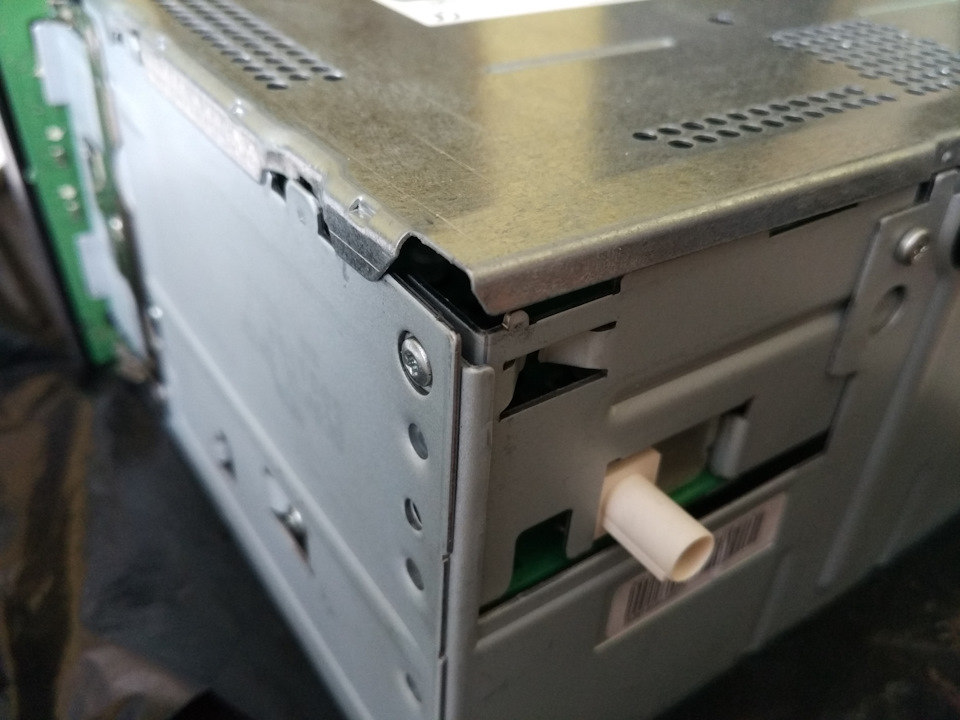

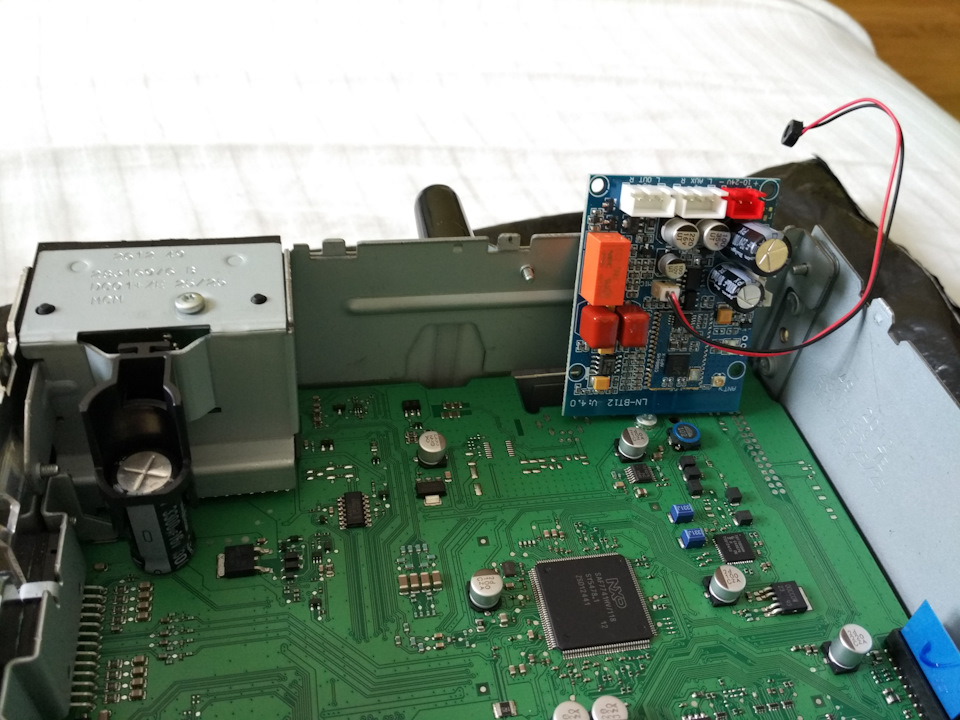

Відкривати потрібно плоскою викруткою з цього кута, піднімаючикришку, і так по колу, як консервну банку. Розмістив на шуруп, який біля гнізда антени Харчування брав з AR і GRD (на схемі впершій частині, там живлення тільки коли магнітола включається)

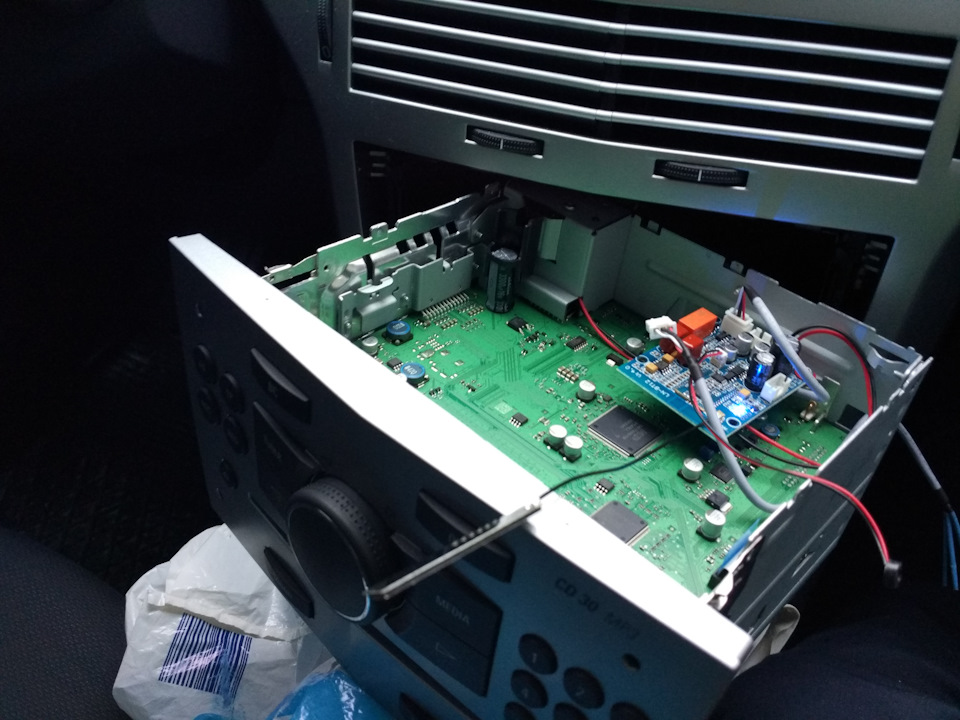

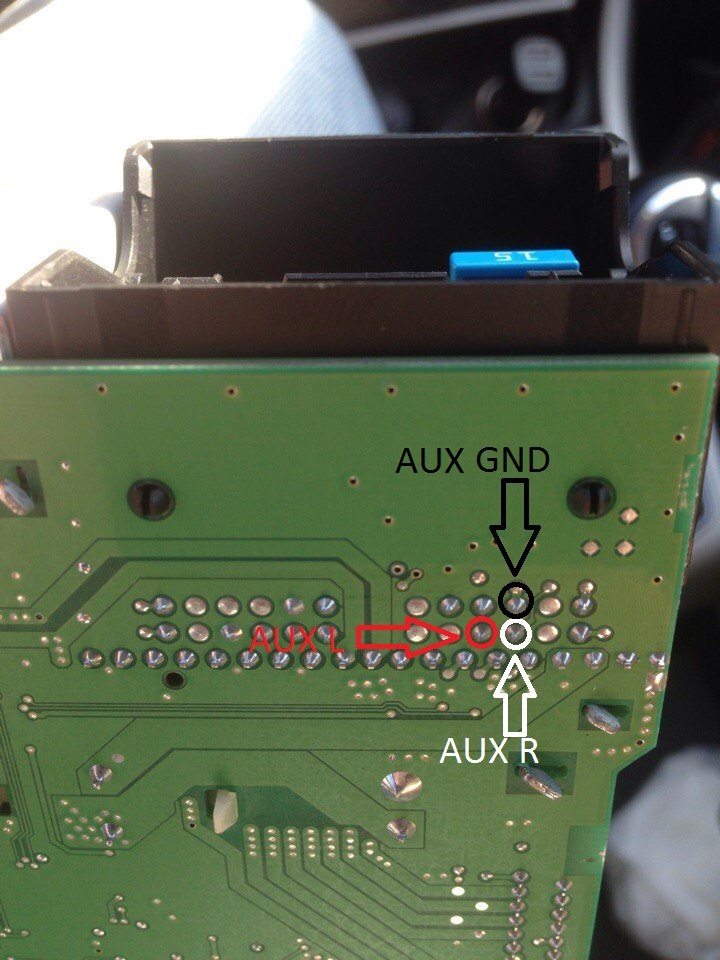

Підпаявся до клем входу AUX, інформація взяв у користувача з сайтуДрайву. Далі хотів підпаюватися до кнопок панелі, зняв панель, розібрав, але там такі доріжки, що ну його до дідька.Пішов в автоперевірити, що і як.
Шляхом експериментів з проводами зрозумів, що панель з кнопкамиуправління нафіг не потрібна, а також, що якщо підключати на вхідплату шнур, типу вхід AUX, то блутуз починає заїкатися Чому, незрозуміло, просто 15 см дроту висить на вході і такі глюки. Зняв япровід зі входу і від'єднав панельку з кнопками управління.мікрофоном виявився закороткий Наростив довжину дроту. Мікрофонперевірив у роботі, всі дуже задоволені якістю, чути мене супер, іце говорили люди, у яких в авто стоїть готове рішення, але всіскаржаться, що якість ніяка. Тому відмовився від активногомікрофона. Під місце мікрофона пожертвував одну дірочку під цвях, куди суємо, щоб магнітолу знімати. Тримається чудово на трьохзасувках. Ось цей отвір, куди я мікрофон поставив. Ущільнив місце, зверху ще скочем прихопив. Антену також вивів під пластмасовупанель магнітоли. Про всяк випадок ізолентою обмотав антену.
Коли ти в авто, телефон автоматично чіпляється до магнітоли (платиблутуз), запускаєш музику у форматі FLAC і отримуєш задоволення, якість не відрізнити від шнура. Якщо хтось дзвонить на телефон, дивишся хто там, якщо хочеш з цією людиною спілкуватися, тонатискаєш на телефоні прийняти і кидаєш телефон у кишеньку дверей.Яким же зручним є цей режим вільні руки! Отримав величезнезадоволення, майже таке ж, як колись поставив собі круїз-контроль.Всім удачі! ))
Купував плату тутru.aliexpress.com/item/CS…=a2g0s.9042311.0.0.XdYxyR
< p>
PS Встановив на телефон програму, яка автоматично піднімаєслухавку, коли йде дзвінок на телефон. Виходить, що натискативзагалі ніяку кнопку вже не потрібно. Так таки мені припаяликнопочки штатні. Тепер:
AS — попередня пісня
TP — наступна пісня
REG — play/pause/підняти/покласти слухавку
p>
Так що кому потрібно штатну магнітолу підключати через блютуз, єнапрацьоване рішення!
Коментарі19
Як бас з таким блютуз? Краще, гірше чи так само як від дроту? І чи зменшилися шуми?
Не гірше дроти. Коли сідаю після каміка в опель, то відразу відчувається, що звук приємніше. У каміку пробував по блутуз, і зробив для себе висновок, що по блутуз звук краще, ніж по дроту CarPlay. В інеті все перерив і знайшов пару статей, де справді...
Як бути якщо в моїй магнітній відсутні піни aux ?
Питання по кнопках, як підпаювалися?
скористався допомогою одноклубника Bankwww.opel-club.com.ua/forum/user/13747-bank/Сам не зміг, дуже там крихітні контакти.
AS, TP, REG - ці кнопки були вирізані з ланцюга плати (перерізання доріжок), при цьому важливо було залишити існують комутацію, яка проходила через доріжки до них (з'єднання крайніх точок за периметром обрізки там де це потрібно). Загалом, складно по...
Вадим, напишіть докладніше як підключалися до кнопок магнітоли. До яких пін? Як з'ясували, що потрібно саме до цих пін?
Дивимося куди від плям контакту кнопки в 2 сторони відходять доріжки, обрізаємо їх з обох сторін. Якщо з'єднання підходять більш ніж з 2-х сторін, обрізаємо все, а потім, після обрізки, за периметром обрізаних плям контакту спаюємо транзитні з'єднанн...
Привіт, зробив все за інструкцією, але Bluetooth телефону не бачить плату і все. Продзвонив всі припої, все ок, але не фуричить і все = (Але є 2 моменти які можуть вплинути 1) При кз згорів ось цей діод з фото, чи могло це вплинути? І хто знає що це ...
У мене на блутуз платі є два світлодіодики, вони горять і відразу видно, що плата працює (моргають). Плата завелася не з першого разу, пару хвилин була під напругою, я думав все, не працює, але потім увімкнув ще раз Ітона заробила. У вас лампочки горять?
Та таки мені припаяли кнопочки штатні. Тепер AS - попередня пісняTP - наступна пісняREG - play/pause/підняти/покласти трубкуТак що кому потрібно штатну магнітолу підключати через блютуз, є напрацьоване рішення!
Потрібно оновити журнал )
У комплекті мікрофон йде виходить?
Здоров. Слухай, у тебе є наведення (перешкоди) від генератора? Особливо добре їх чути, коли високі обороти тримаєш. Мене ці наведення дістали, і я вирішив поки що користуватися ресивером зовнішнім від Xiaomi. /
Привіт. Може зможеш допомогти… подивився цей пост і зробив так само, все акуратно підпаяв. Перекладаю в режим аукс магнітолу, звук грає по блютусу, якщо збільшити гучність то баси сам скидає в мінус (коштує зазвичай +9) і перестало грати радіо і не б...
Ви підпаяли всього 5 проводів, 2 харчування, 3 аукс, правильно?
Так. Нічого більше
Живлення на 12+ та гнб. І 3 аукс
спробуйте відключити роз'єм АУКС (три дроти), проробіть ті ж дії з гучністю, чи буде радіо, диск. Таке враження, що десь припаювання щось підкоротили. За логікою, ви ж схему магнітоли не змінювали ні як.
