Перепаювання штатної магнітоли Kenwood GX-201LH, частина друга

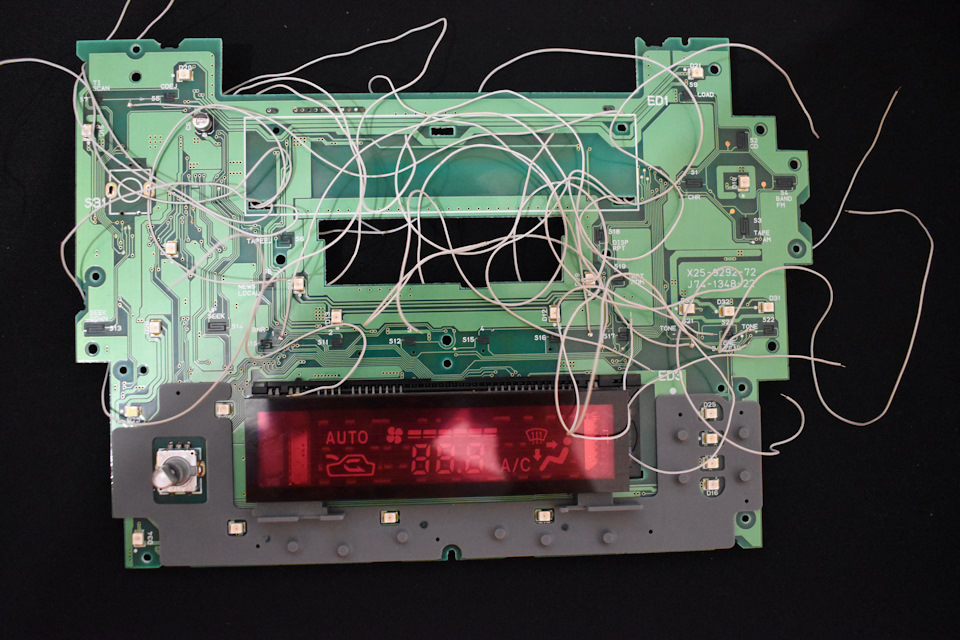

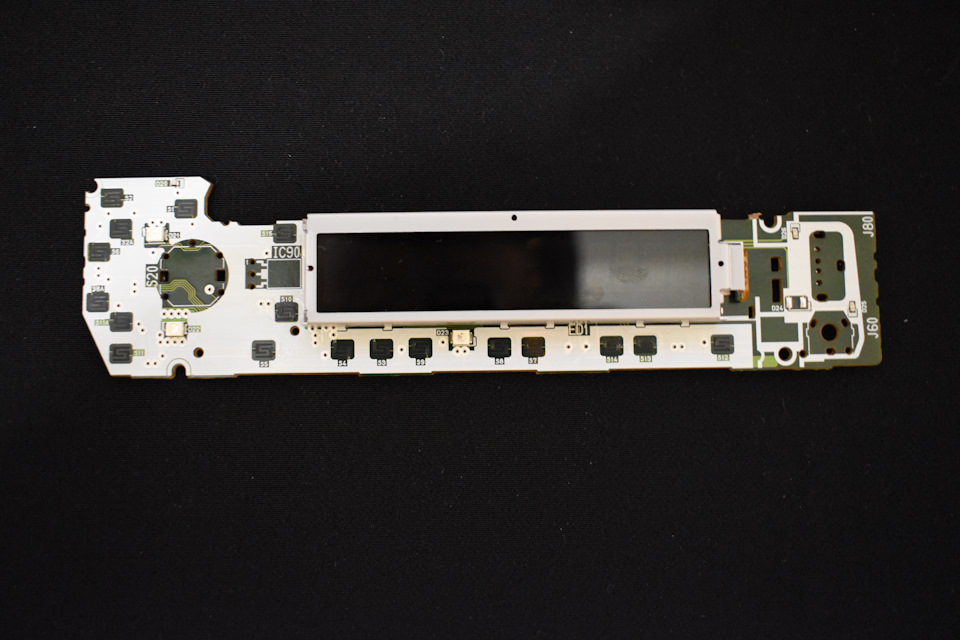

Отже, продовження! Після того, як все було Розібрано, насампередпочав виводити дроти від кнопок штатної магнітоли.Вивчивши панельнової магнітоли, визначив, що кнопок всього буде 14 плюсенкодер.Провід використовував від шлейфу idE на 80контактів.Попутно зі старої магнітоли був випаяний екран, енкодер іодин конденсатор .
Вийшло так:

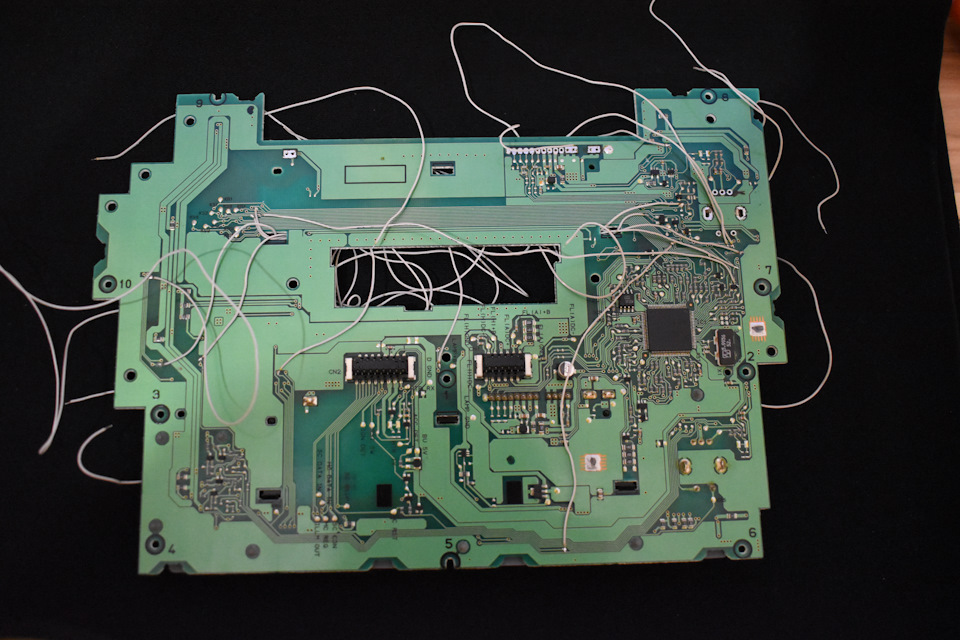

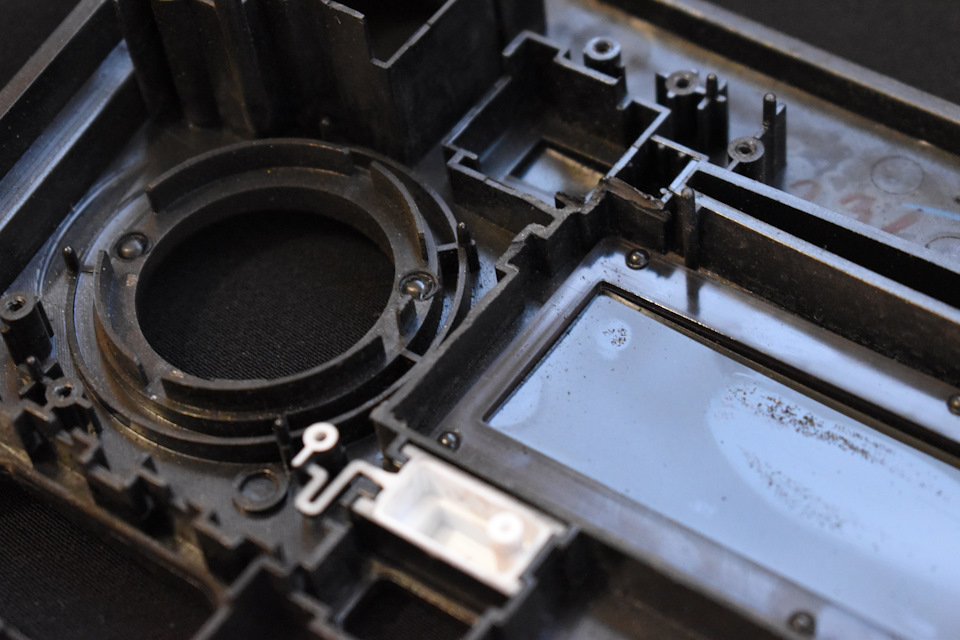

Не обійшлося і без дрібних неприємностей — перерізаючи доріжкикнопок, упустив той момент, що вони можуть мати спільні контакти зкнопками клімат-контролю — довелося потім відновити два з'єднання.виніс на проводах роз'єм. Далі почалися примірки… Так як платунової магнітоли потрібно було розмістити між лицьовою панеллю істарою платою довелося попрацювати гравером з відрізнимиколами.Була спиляна частина внутрішнього пластику навколо віконцядисплея, кути декількох кнопок, частина акрилового розсіювачапідсвічування, краю плати панелі нової магнітоли, а такожвідрізаний шматок гумки з кнопками.
> Після цього плата стала на своє майбутнє місце змінімальними зазорами:

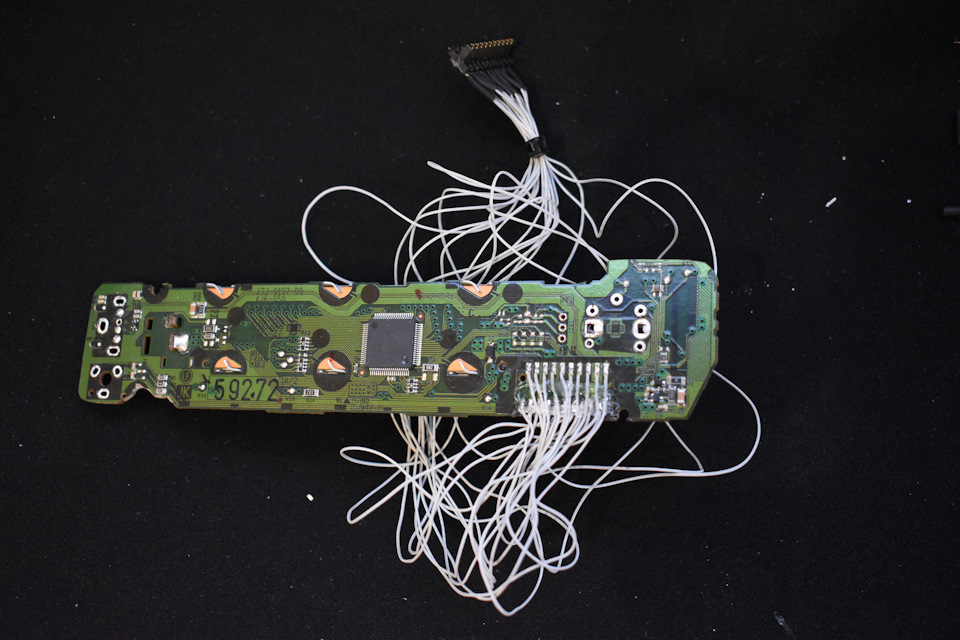

Далі були виведені дроти від кнопок нової магнітоли і припаяні доштирового роз'єму для зручності. Після цього припаяні дроти тароз'єми USB та AUX, а також енкодер, який пізніше став на місцерідного. Плату приклеїв термоклеєм, а зверху притиснув конструкцієюпідсвічування. Кнопки вибору джерела та кнопка News теж булизаклеєні, оскільки знаходилися безпосередньо над платою.
Вийшло так:

Прикрутив на місце рідну плату, вивів роз'єми, кнопкиз'єднав:

На цьому етапі підключив усе на вазі та перевірив працездатність.Все запрацювало, як і було задумано! З управлінням закінчив, зіндикацією теж. Далі прийшла черга силової та звукової частини.Псувати штатну проводку не хотів, тому припаяв дроти знизу доосновного роз'єму штатної магнітоли, попередньо перерізавши доріжкидля динаміків та антени. Заодно, оскільки видалив блок CD, а разомз ним, схоже, і частину підсилювача магнітоли, що управляє, відключив живлення самого підсилювача і відпилив половину радіатораштатної магнітоли. Також зробив перехідник для дроту антени. Післяпаяння:Ще раз перевірив і став збирати.
І ось він, довгоочікуваний результат:

> Відео роботи:

Дуже задоволений! Хоча магнітолу і можна назвати бюджетною, звукстав набагато чистішим, об'ємнішим, поріг гучності теж піднявся, тепер є і музика через Bluetooth, і нормальний USB, AUX-вхід, назвитреків на дисплеї, зручна навігація папками, відновленнявідтворення з того моменту, коли було вилучено ключ, гучнийзв'язок, більш повні налаштування звуку і навіть невеликий простірдля заміни штатної акустики.
" деталі:

Дякую за увагу!
