Встановлення кондиціонера частина 6. Установка магістралі, запуск системи.

/**/

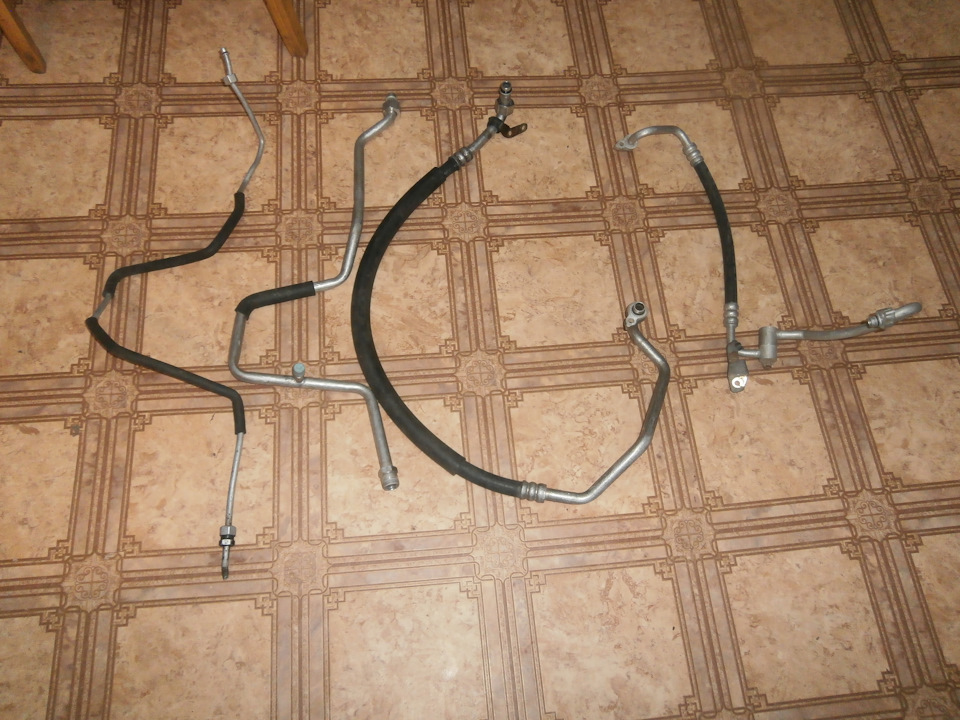

Далі приступив до встановлення трубок ( магістралей високого танизького тиску).

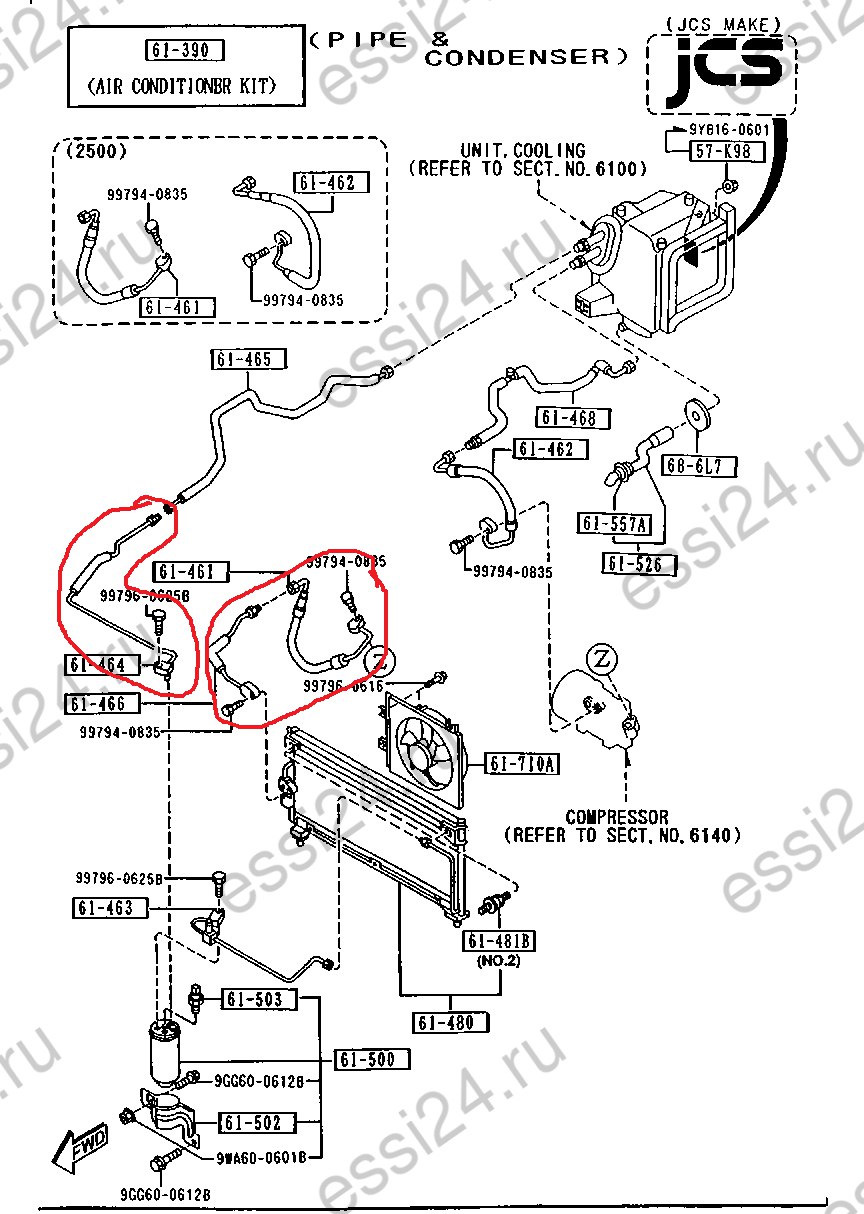

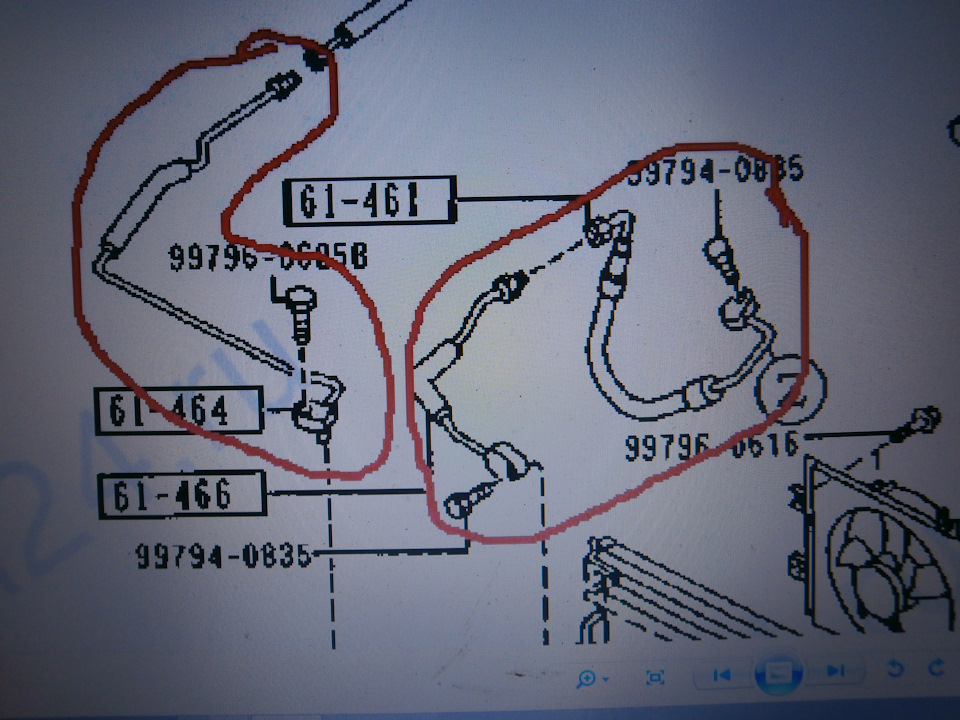

Ось схема моєї системи. ( комплекту що прийшов )< Очевидно невистачає двох трубок (помічені червоним). ) — навіть трьох…
.

Виходимо з положення сл. Образом.

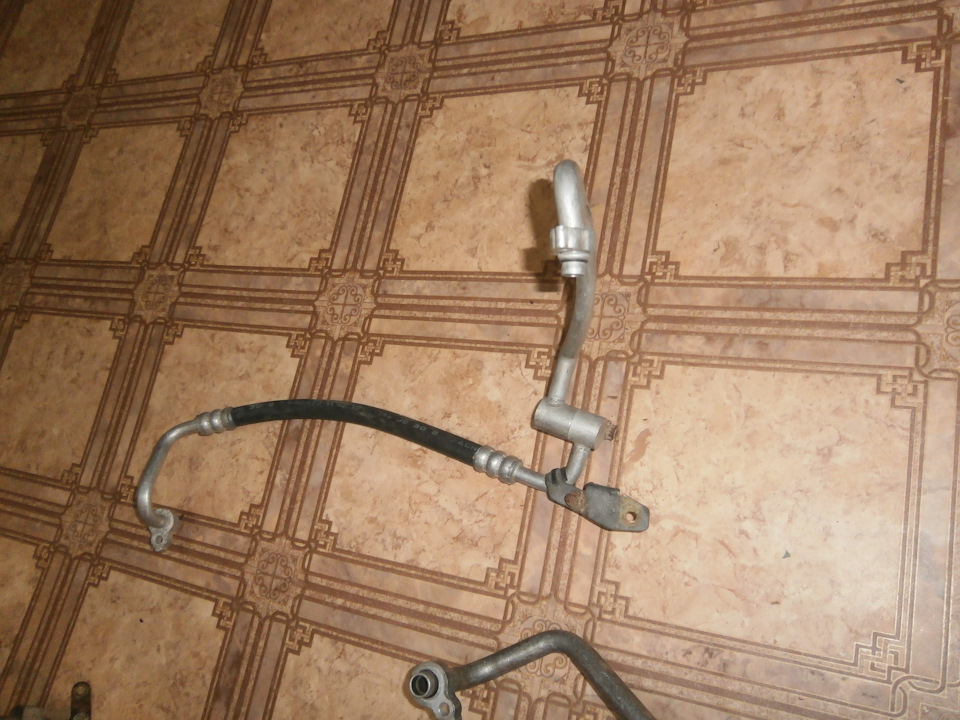

Трубка 61-466, що йде з радіатора і з'єднується з трубкою 41-461 ідалі йде на компресор відсутнічує - замість неї прийшла ось така задопомогою рівних рук і маси матів робимо з неї потрібну ( загинаємоакуратно в декількох місцях)

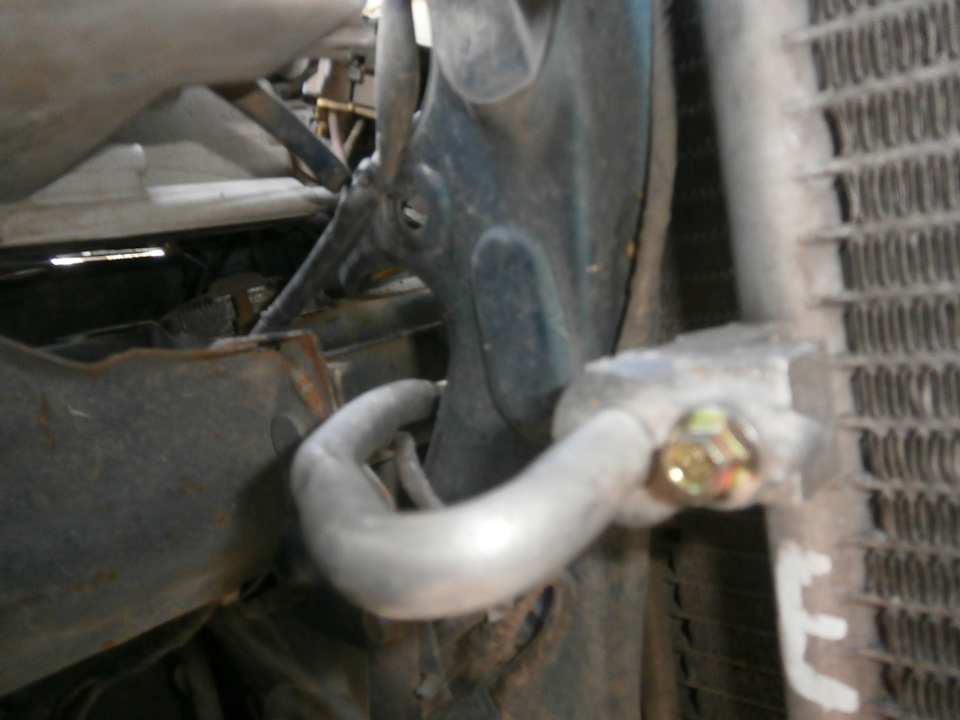

Отримуємо з'єднання на радіаторі.
Для ущільнень використовував ось такі. Кільця можуть деякі скажутьщо повинні бути всі зелені (для газу) але не міг знайти поблизькості, так що будуть частину зелені а частина чорні (олійно-бензостійкі) — зі слів бувалих повинні тримати.

> .

Трубки 61-464 теж не виявилося (за словами постачальника вона булахронова і зламалася при демонтажі).
Від неї лише залишився "тато" на тонкій довгій трубці, що йде відвипарника. Поїхав на розбірку нашу "яму", але ніде потрібної мені61-464 не було. Було прийнято рішення купити таку ж тонку трубку зіз'єднувачем під осушувач і зігнути як мені потрібно.
>
З'єднання на випарнику

.

Загальний вигляд вже зібраної системи

.
. .

Після остаточного складання та перевірки залишилося поїхатиперевірити систему на герметичність та заправити фреоном, що й булозроблено.

заправка

Перевірка показала абсолютну герметичність всіх з'єднань (я навітьздивувався). Тільки в тонкій довгій трубці була маленька дірочка —довелося зняти, заварити і знову приїхати на заправку. Заправили, запустили - все працює на ура - холодить як взимку на протягі)))))Включав щоправда лише кілька разів т.К. Погода вже не вимагає їздиз кондеєм - зате восени буде зручно скло запітнілі сушити))))
Подивимось на сл. Сезон як себе покаже моя інсталяція, думаю всебуде ЗБС, інакше зачиню! __)))))
PS тепер дюмаю можу написати на головній сторінці " вже з кондеєм"))
PS 2. Дякую всім, хто допомагав порадами та діливсяособистим досвідом.
