Як говориться поспіх потрібна тільки при лові бліх ... Бажанняшвидше зібрати торпедо спричинило те, що я пропустив деякі нюасни, а саме:забув підключити датчик зовнішньої температури повітря наСАУО, реле примусового включення вентилятора і поставити тягу направу заслінку центрального повітропроводу.

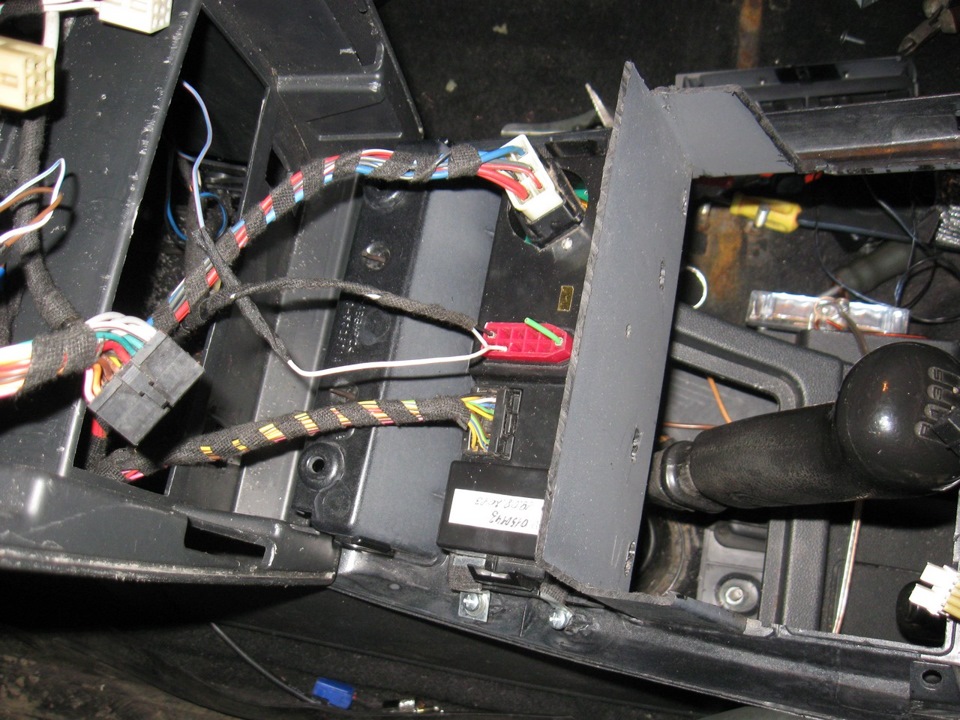

І так перше це підключити датчик зовнішньої температури повітря тареле примусового включення вентилятора.

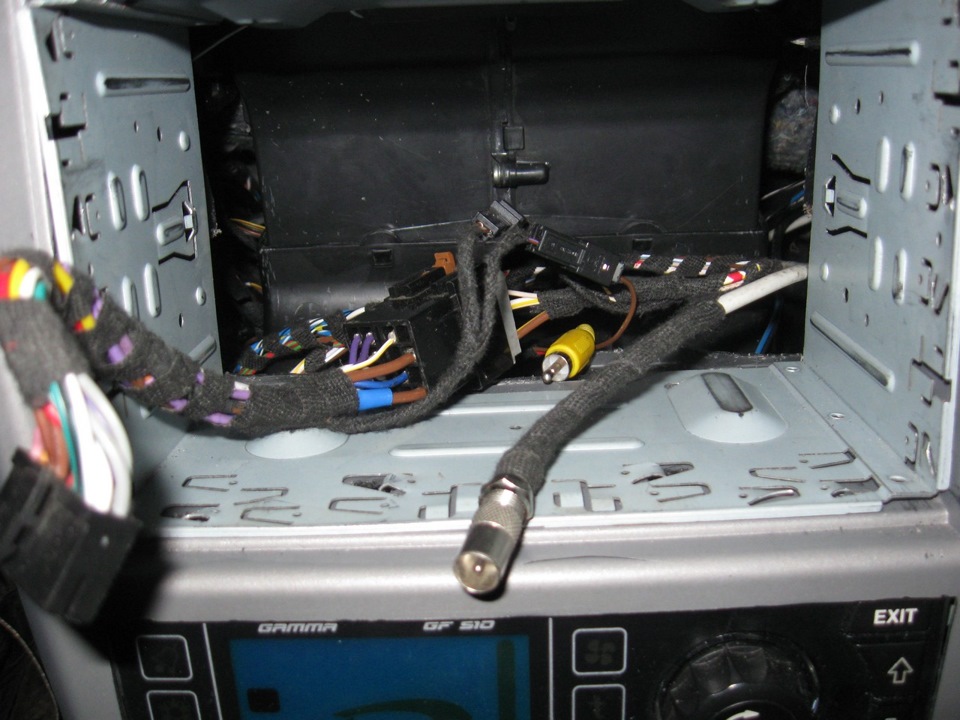

Як видно на фото всі дроти забанджовані фільцевою ізолентою, такийже як використовується в проводці фольксвагену гольф МК 7. Досвідроботи на заводі, який робить проводку на фольксвагени вніскорективи в мою роботу, тепер все в проводці, що не скріплено, скріплюється за всіма стандартами, які використовує фольксваген. Утакий спосіб вся проводка під панеллю скріплена.

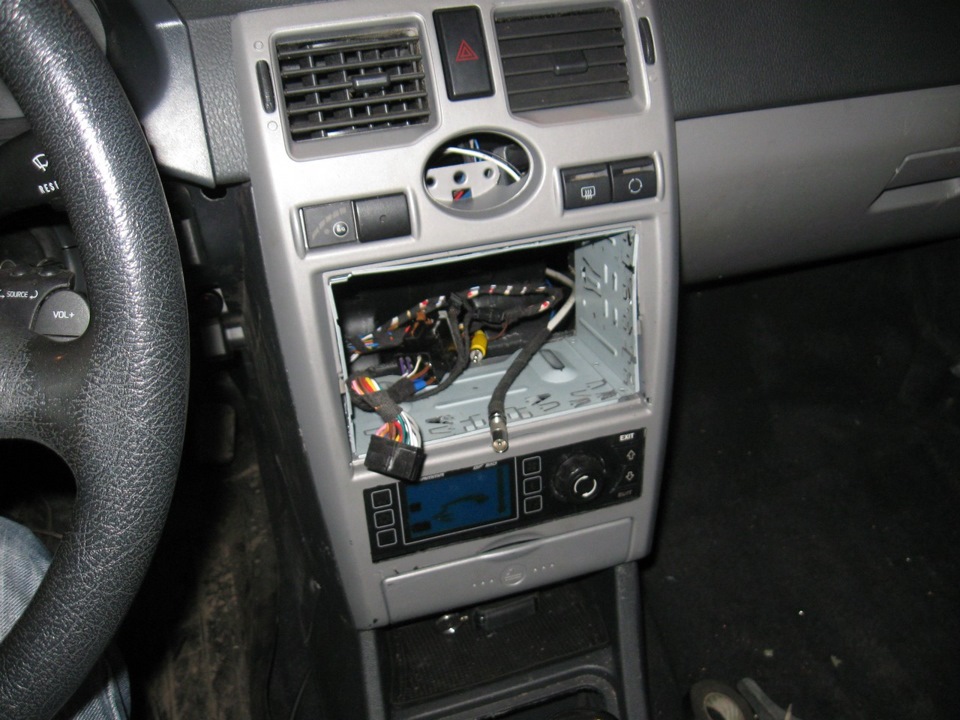

Продовжуємо далі… консоль закріплена, шахта під магнітолу тежзакріплена.
тяга на заслінку вставлена на місце.

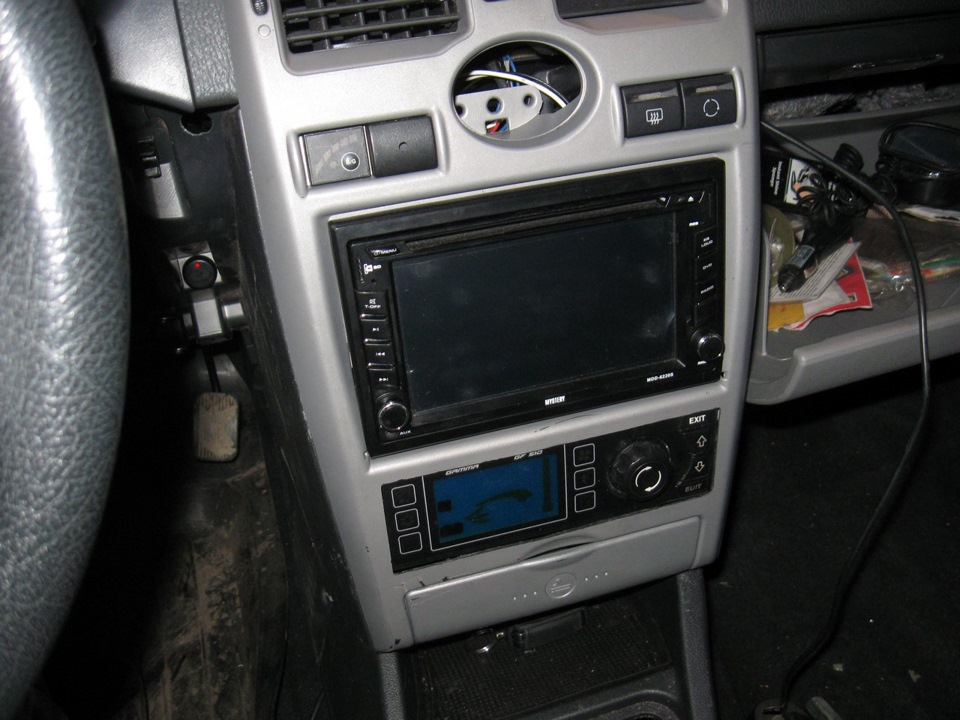

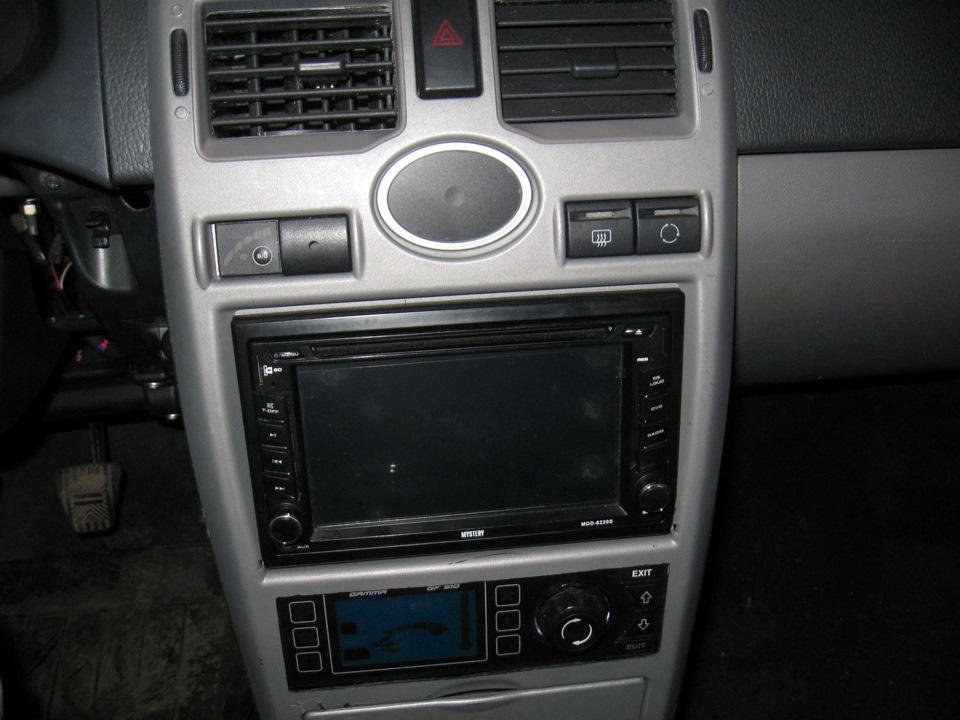

Вирішило також питання з годинником. Вони дісталися мені яквиявилося не робітниками, механізм приводу стрілок зламаний.Оскільки в мене годинник є і в комбінації приладів, і в блоці САУО, і в магнітолі, я вирішив, що буде не доцільно купувати новийгодинник. Вирішено було просто заклеїти скло чорним оракалом. Ну івласне вид включеної магнітоли та блоку САУО. Як видно показуєтепер і зовнішню температуру (перші цифри це зовнішня температура, другі це температура салону). Якщо зверніть увагу в заглушці підкнопку є маленький отвір, цей отвір зроблено під зумер ГБО (взаглушку вставлений зумер від ГБО)
це ручка регулювання паузи склоочисника, яка регулює паузу від 2 до25 сек. p>
Схема підключень пріорівської кнопки аварійки
На сьогоднішній день це поки що все. Залишилося встановити блокзапобіжників, про нього буде окремо наступна тема. Ставте лайки ідо наступних тем.
Коментарі13
а чому в тебе примусове охолодження
це реле включено паралельно стадртному, вентилятор працює як в автоматичному так і ручному режимі
всі журнали по установці торпеди подивився, Ви прямий молодець, я сьогодні вирішив що треба зашумити моторний щит . з ранку прям з чергування поїхав у гараж, і до 8 вечора промухався з цим, прокляв все на світі. правда я поспішав, машина кожен день п...
Спасибі. Немає тільки 2 частини, але тільки вони зроблені по іншому ... повітропроводи зроблені вже у вигляді патрубків, блок розподілу повітропотоків краще зроблений. Перевага цієї торпеди над 2110 тут однозначне ...
дякую, тобто стоїть овчинка вичинки?
так ... я тепер переконався що рідна панель набагато гірша за цю, як би її не хвалили.
з регулятором підсвічування що зробив?
Регулятор підсвічування приладів?
так
Його не підключав, тому що на приладці, САУО та магнітолі підсвічування регулюється програмно та індивідуально. Я можу вставляти різну яскравість при включенні габаритів
Я собі червоне підсвічування зробив
згори на плівку годинника можна вазовський значок приклеїти і не так очі мозоглити
До речі теж про це подумав ... треба тільки значок відповідних розмірів знайти
