Заміна прокладки куліс КПП і масла

З-під прокладок куліси КПП ссало масло, та так що лилося вниз івнизу теж все заливало маслом, вирішив замінити раз вже тунельрозібраний, роздатка знята.

Купив набір всіх прокладок КПП, коштує 5 гривень, окремо куліси небуло.У наборі лише 2 трикутні прокладки куліси, а розумна книжкапоказує, що 3.

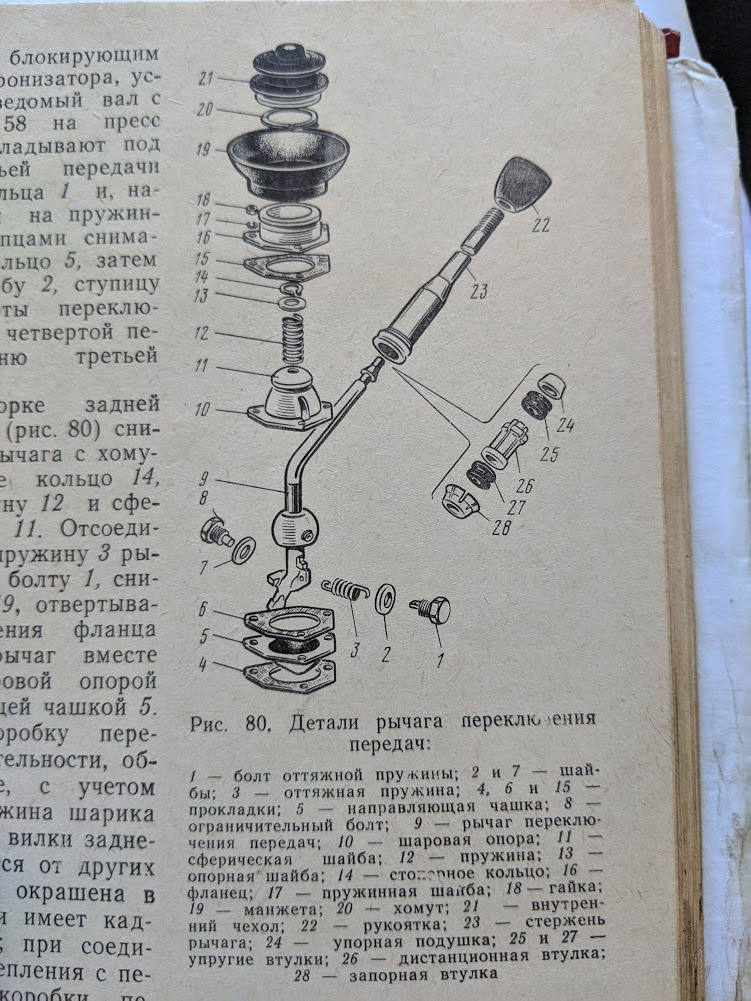

Схема важеля перемикання КПП
Виймаючи в кінці сам важіль,

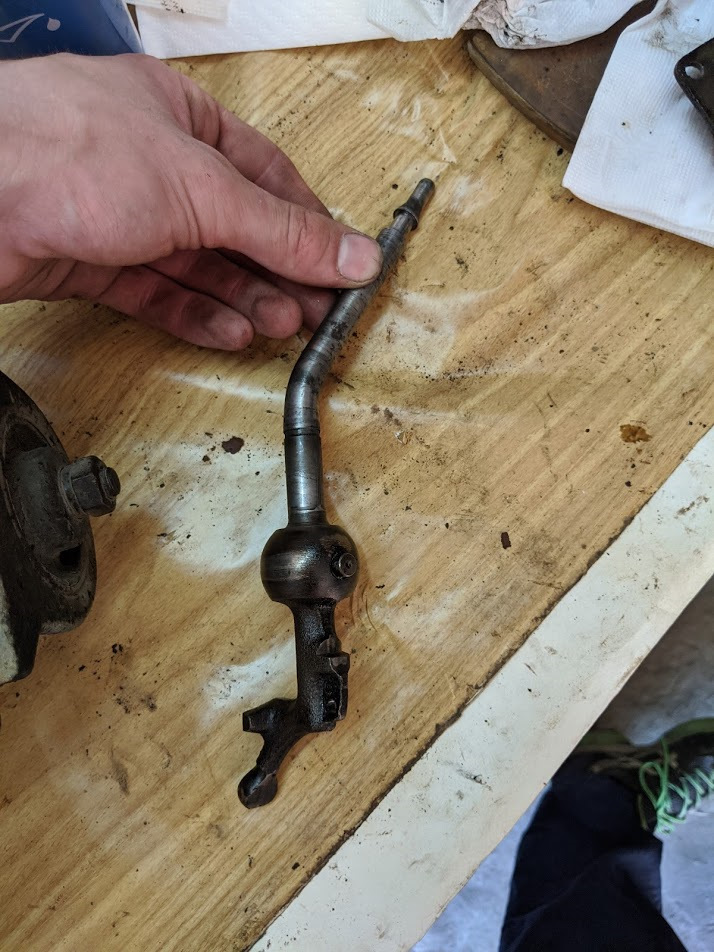

Знятий важіль перемикання КПП
, яка в нейтралці відводить важіль у положення між 3 і 4передачею:

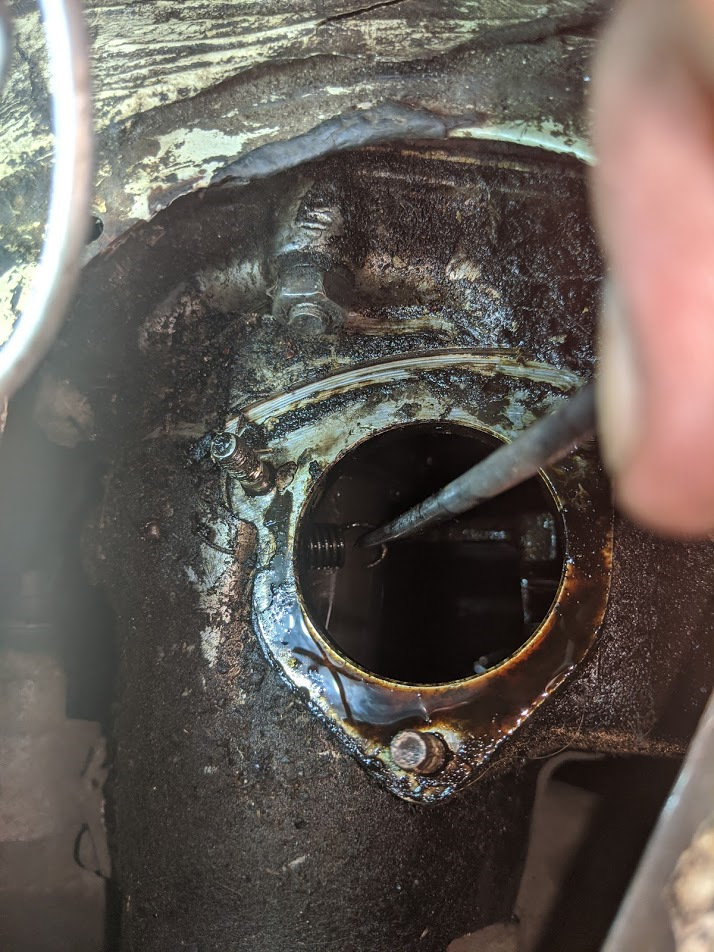

Пружинка відведення важеля всередині

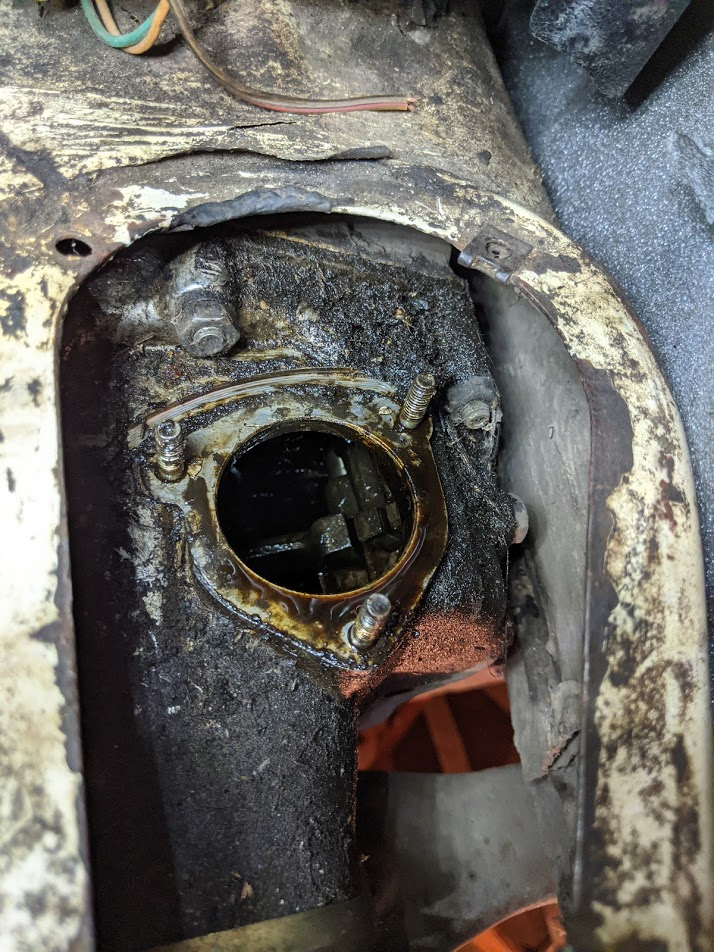

Всі елементи механізму знято

Очистив поверхню:

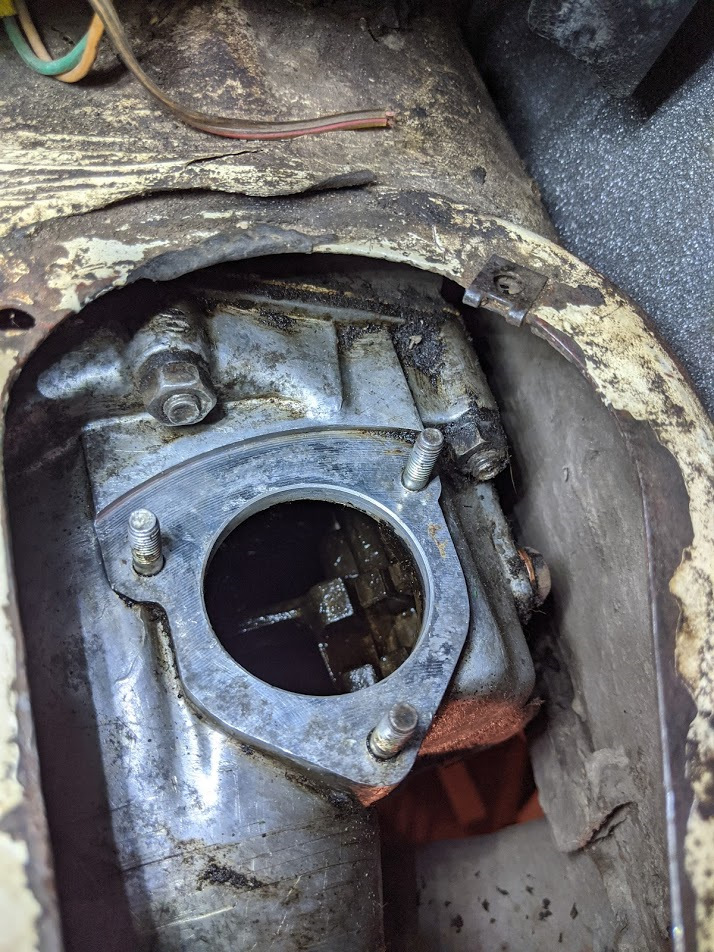

Відчищена поверхня

Зняті чашки з 2-ма новими прокладками з набору:

Чашки в порядку встановлення

Третю прокладку, найвищу (вирішив, що вона найменш відповідальна, бо найменше масла має долітати до неї) вирізав з картонної коробкиНової Пошти. :)

Вирізав ножицями, дірочки проколов електродом:

Вийшла ось така прокладка
Після установок перших двох прокладок і двох чашок картина ось така (не забуваємо зачепити пружинку до важеля):2 прокладки і 2 чашки намісці Потім мою самопальну прокладку Остання чашка на місці> Стопорне кільце я ставлю знімачом і придавлюю зверху опорнушайбу плоскогубцями, зусилля пружини пристойне. Пильовик іманжету:Пильовик і манжета на місці Ну і в кінці ручку на важіль.Механізм ручки запихається в саму ручку і після цього все ценаштовхується на важіль. Ручка на місці Ручку, до речі, купив нову, стара мені не подобалася. Механізм ручки теж замовив новий, алестарий виявився цілим, поки використовую його. Ще ссало масло знизуз-під ось цієї гайки:Олія з-під гайки
Заляпав сірим герметиком Абро, який купив для роздатки, поки трохипоїздив, ще не проступило.
Герметик

Заодно замінив олію в КПП. Прийшов купити GL-4, але мене вмовилизалити GL-5. Стара книжка каже лити ТАД-17, і продавець сказав, щоу свою стару Ниву все життя ллє GL-5, і все нормально.

Зливаю стару олію
Прокладки КПП 5 грн
Манжета 16 грн
Ручка 87 грн
Рукоятка ручки 28 грн
Олія трансмісійна GL-5 (4л) 250 грн
Разом 386 грн
