І знову привіт!
Довершеності немає межі, ось і ми завершуємо почате.

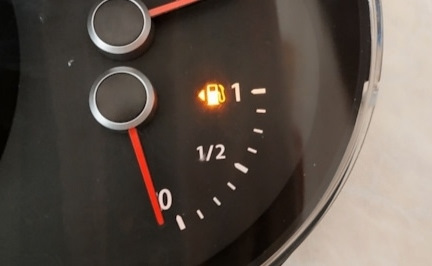

Сьогодні мова піде про останню доробку в області LPG, а саме провиведення даних з датчика рівня газу на єдину з бензином шкалу впанелі приладів.
Раніше я вже допилював панель,
https://megadriver.org/p102843-jevropezujemo-amerikosa-priborka
і у мене вже є показник на якому паливі ми пересуваємося,
тепер залишилося вивести його кількість на приладку.

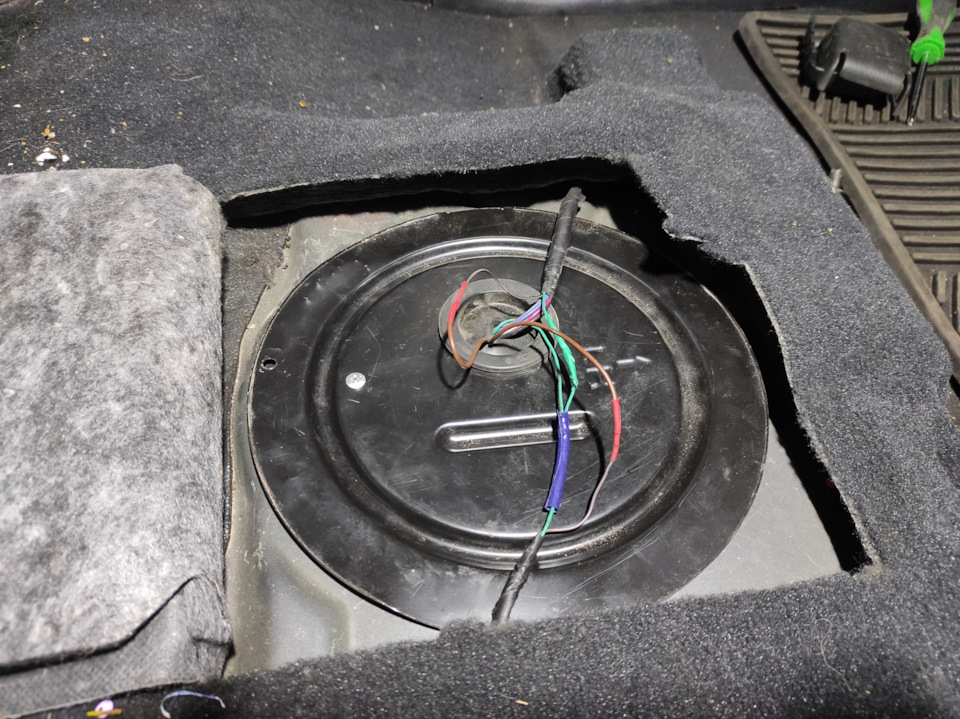

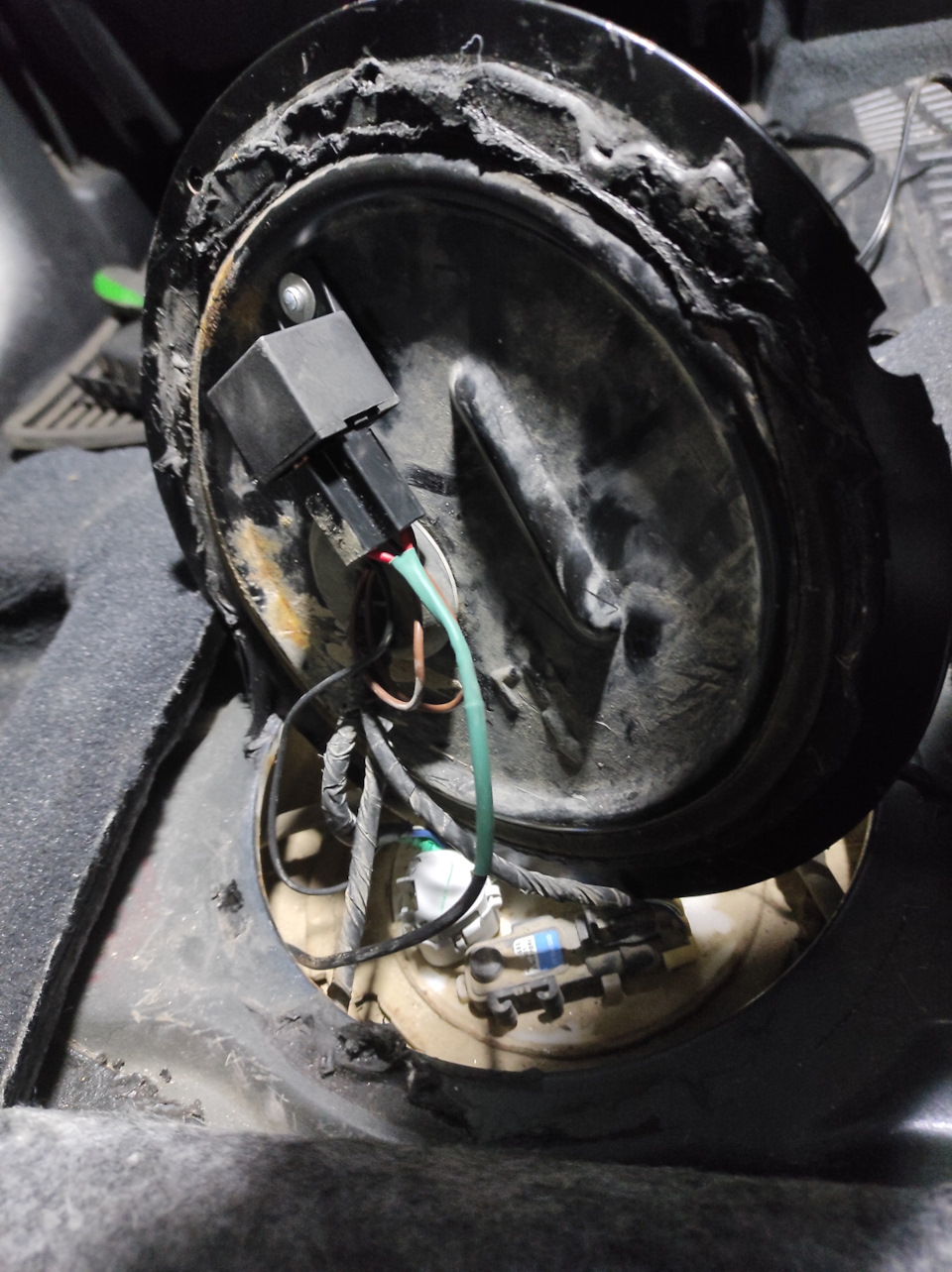

Щоб мати можливість контролювати рівень двох баків, перемикання міждатчиками відбуватиметься за допомогою простого реле запитаного відгазового клапана, тобто їдемо на бензині горить лампочка-колонка івиводяться дані з бензинового бака, їдемо на газу, лампочка гасне іпоказники беруться з датчика балона. Ну а тепер докладніше:контакт30 - провід на приладку; контакт 87а - до виходу з датчика бака; контакт 87 - до виходу з датчика балона;
— контакт 85 — до "+" з балоного клапана;
— контакт 86 — "маса".
Якщо бути точним, то показання повинні бути :
- порожньо - 193/- 2) ом.
— спалахує лампа низького залишку палива 181, 7 (+/- 2) ом.
— половина балона — 103.9 (+/- 2) ом.
- повний балон - 13 (+/- 2) ом.

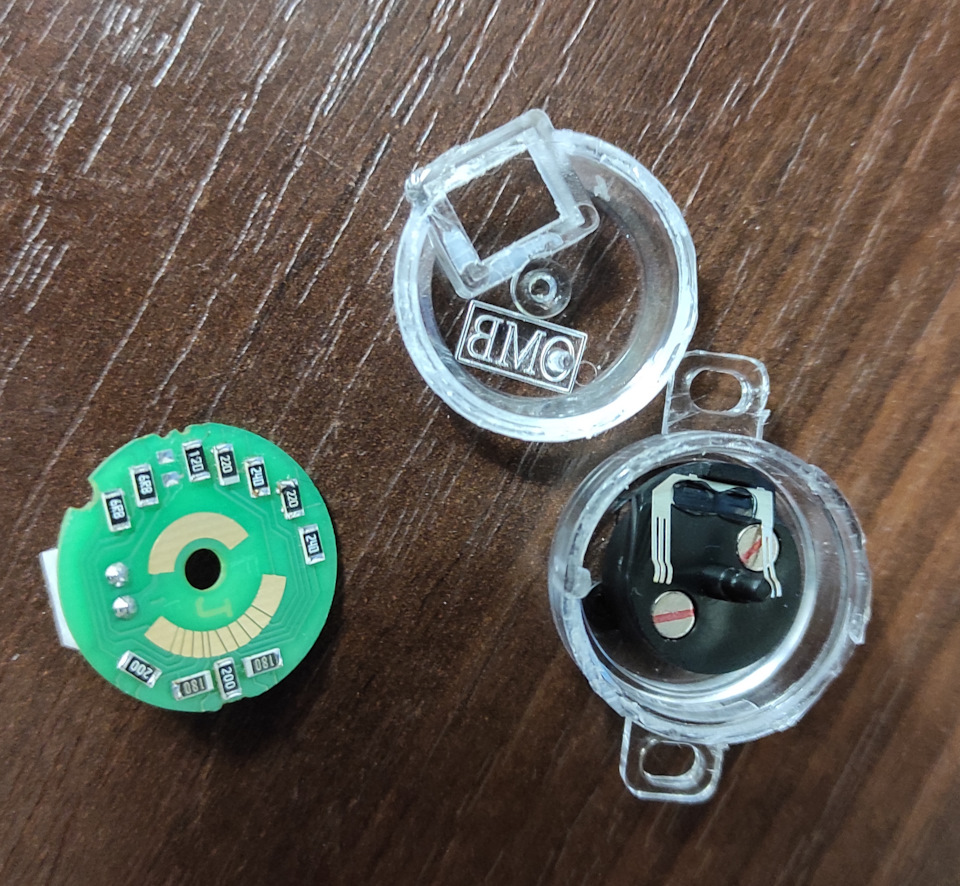

Хто вміло справляється з паяльником, тому не складно буде перепаяти11 SMD резисторів, на фото номінали видно,
але можуть підганятися в процесі експлуатації (якщо будутьзмінюватися, обов'язково опишу).
Правда на датчику були впаяні резюки в розмірі 0402, але мені невдалося у себе їх знайти, а знайшлися 0603 які теж не погановпаялися, правда вимагали особливої точності при паянні. Бувпіксельний на моніторі, з двохвилинною затримкою, так що пошматувавмені тоді нерви…
Усім удачі!
